Name: VOLTCRAFT DSO-6204F digitalni osciloskop Kalibriran po (DakkS akreditirani laboratorij (dakks)) 200 MHz 1 GSa/s 10000 kp
Brand: VOLTCRAFT
SKU: 1975034
Availability: BackOrder

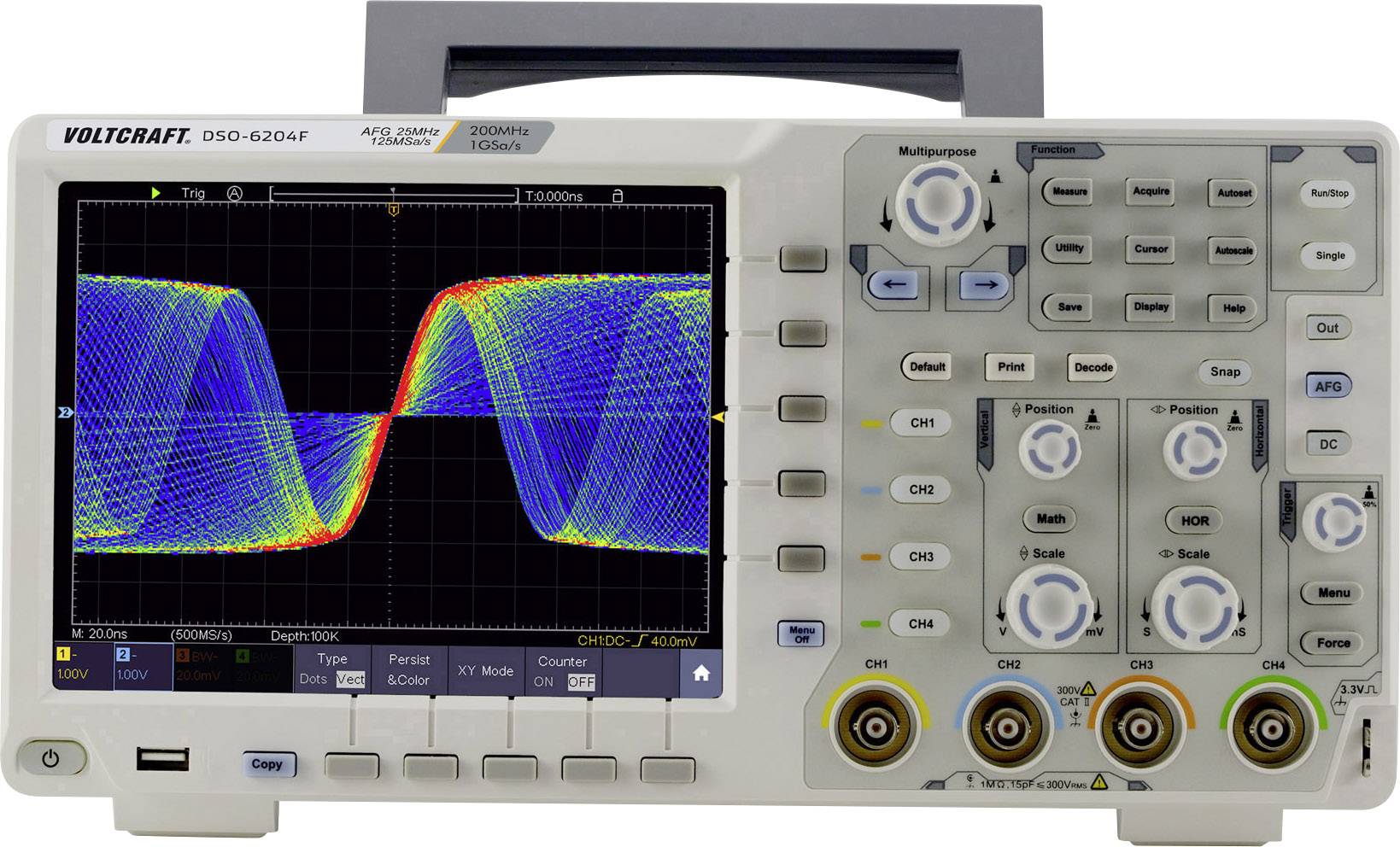

Digitalni osciloskop na zaslonu prikazuje obojeni val. Ima nekoliko upravljačkih elemenata i priključaka.

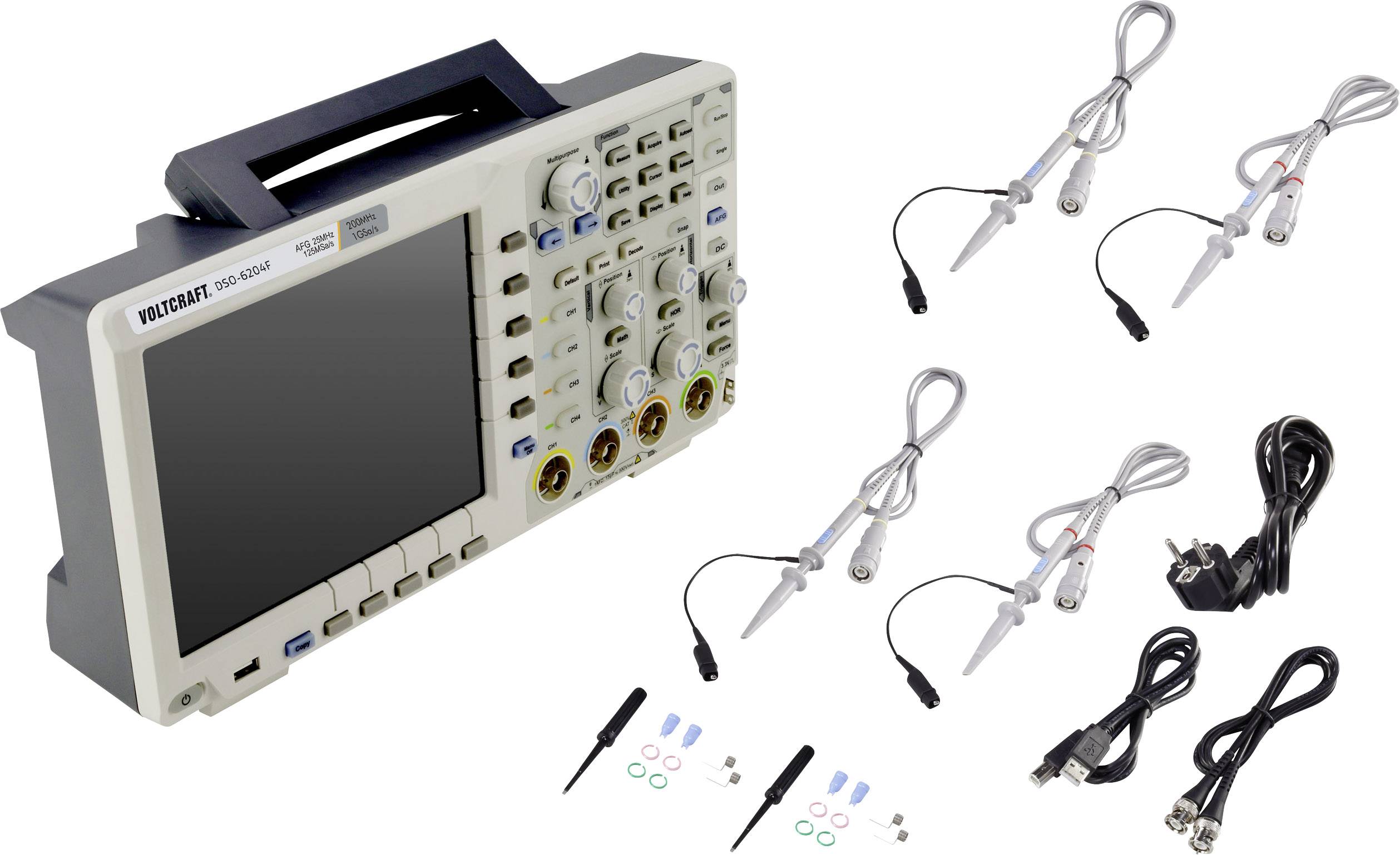

Digitalni osciloskop sa četiri sonde i priborom. Prikazuje nekoliko priključaka i kontrolnih gumba na prednjoj strani. Pogodan za elektronička mjerenja.

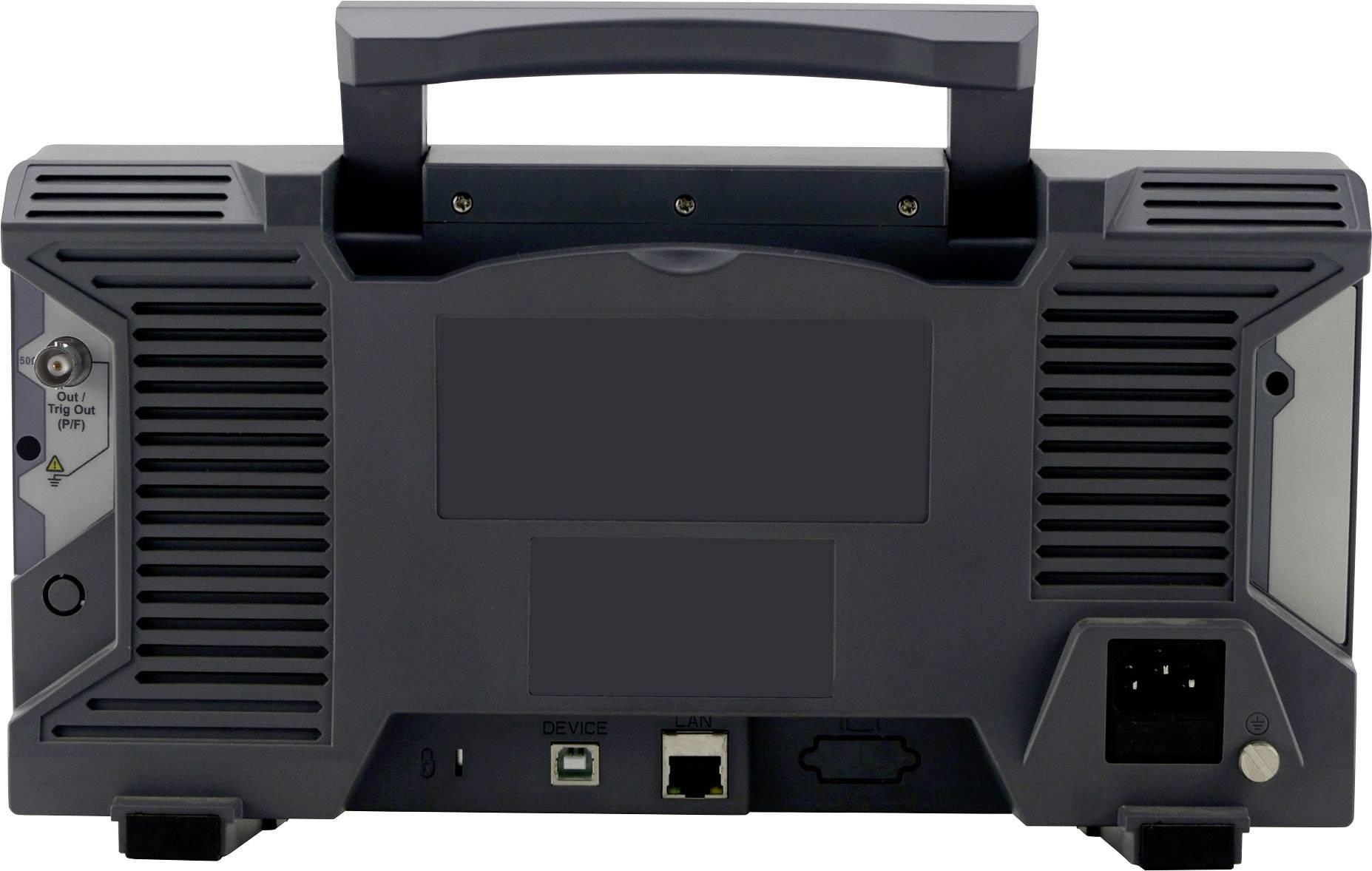

Stražnja strana elektroničkog uređaja s ručkom, priključkom za napajanje, USB i Ethernet sučeljima.

Pokazuje se osciloskop koji na zaslonu prikazuje nekoliko valnih signala, s upravljačkim elementima i priključcima na desnoj strani.

Osciloskop prikazuje kompleksni valni uzorak na zaslonu. Ima nekoliko kontrolnih elemenata i priključaka na prednjoj strani.

Osciloskop prikazuje dva valnasta signala na zaslonu. Kontrolne jedinice vidljive su s desne strane.

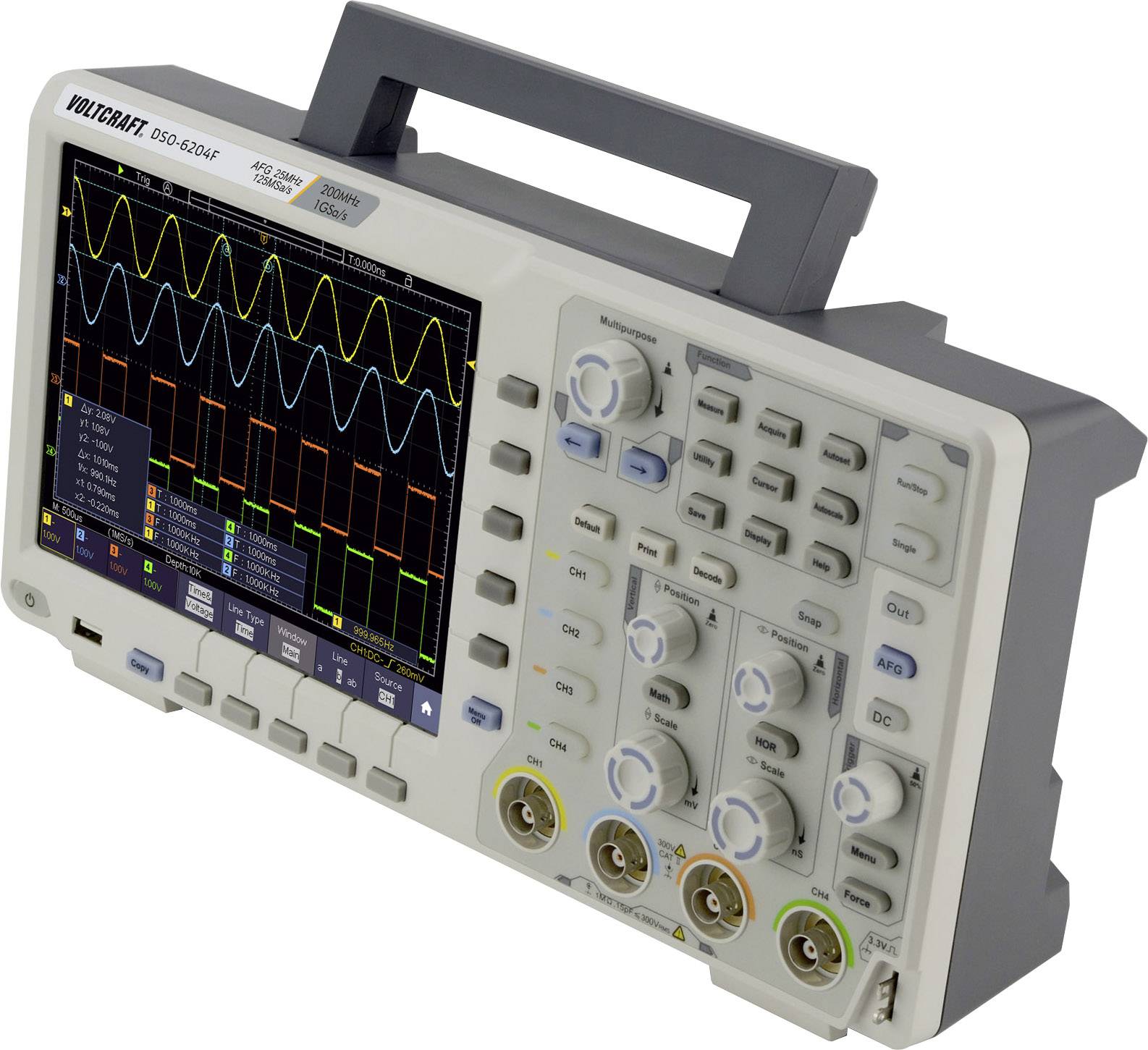

Osciloskop s više valnih oblika na zaslonu, različitim tipkama i okretnim regulatorima za upravljanje postavkama.

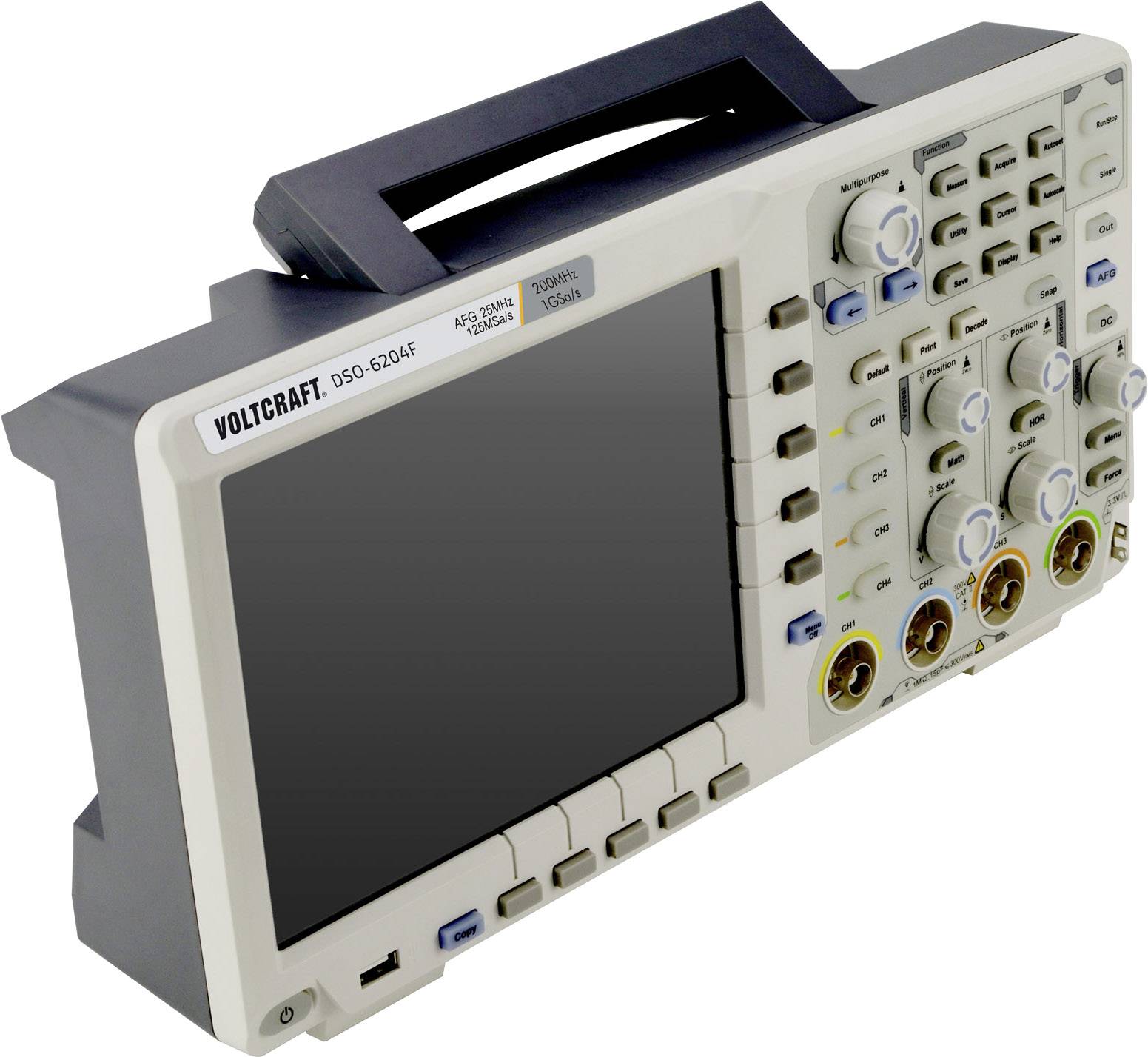

Prijenosni digitalni memorijski osciloskop s velikim zaslonom, dva kanala i nekoliko upravljačkih tipki za analizu naponskih signala.

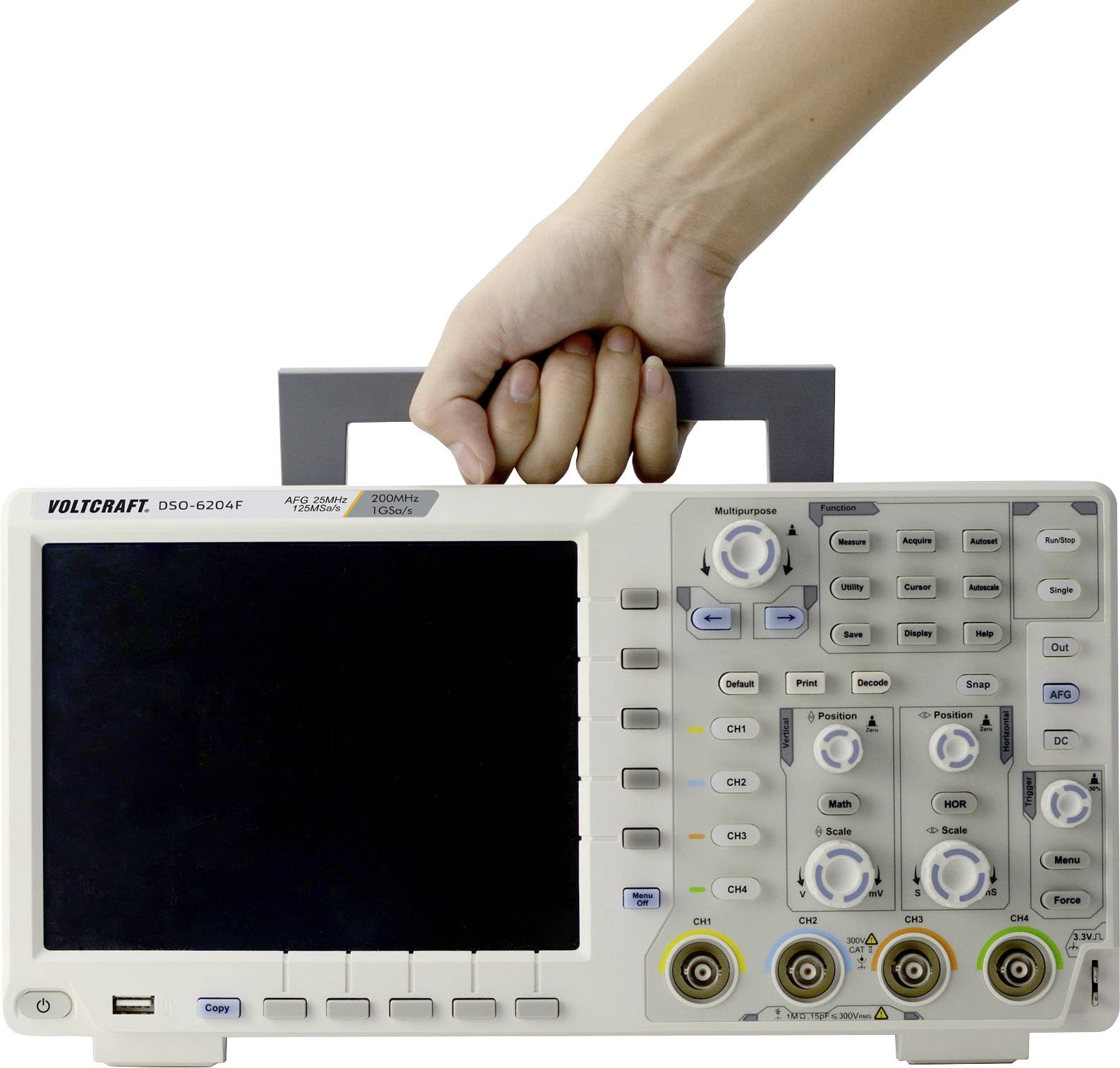

Jedna ruka drži prijenosni digitalni osciloskop s više kontrolnih gumba i velikim zaslonom za tehničke mjerenja.

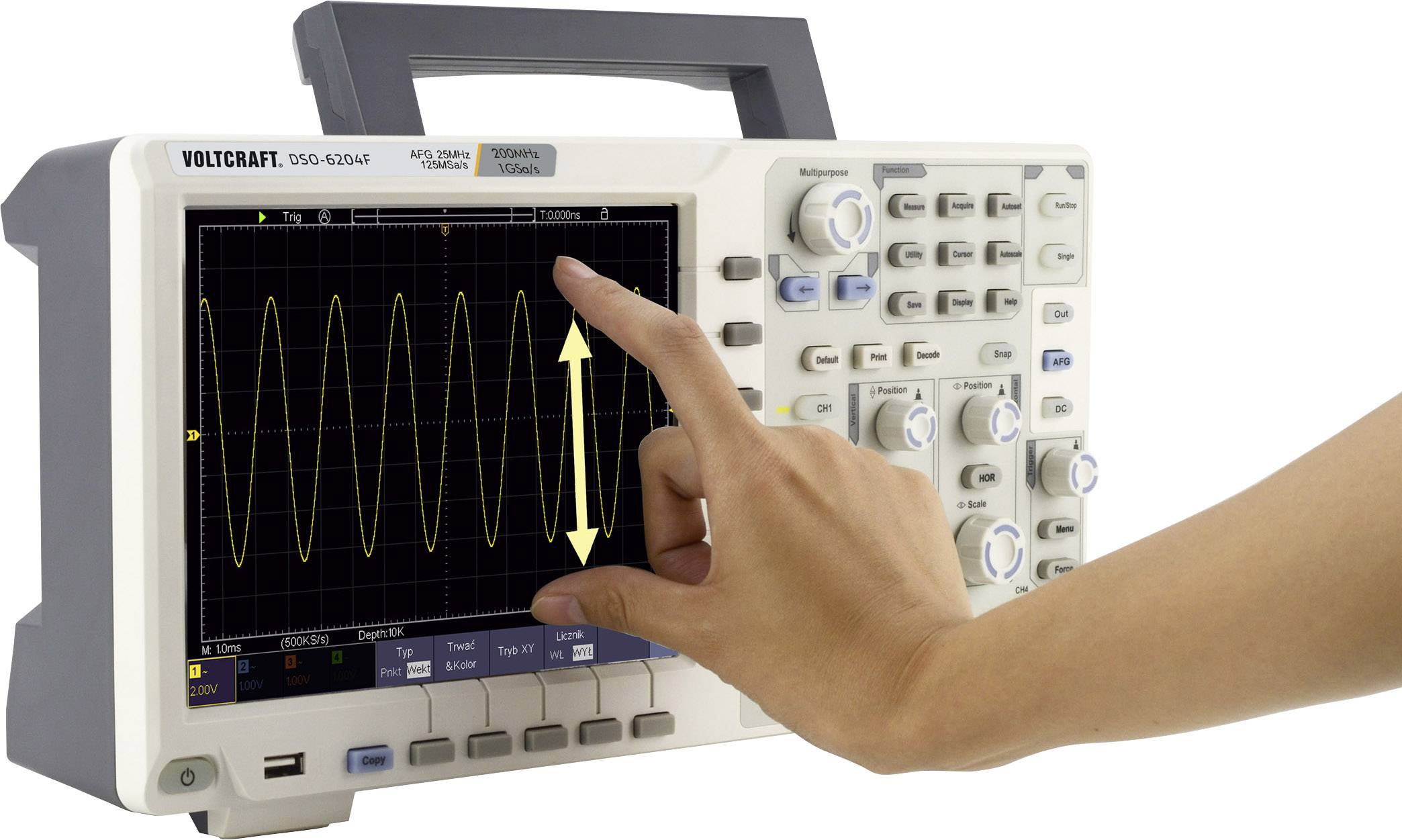

Osciloskop prikazuje sinusni val na zaslonu. Ruka dodiruje ekran kako bi obavila mjerenja ili prilagodila postavke.

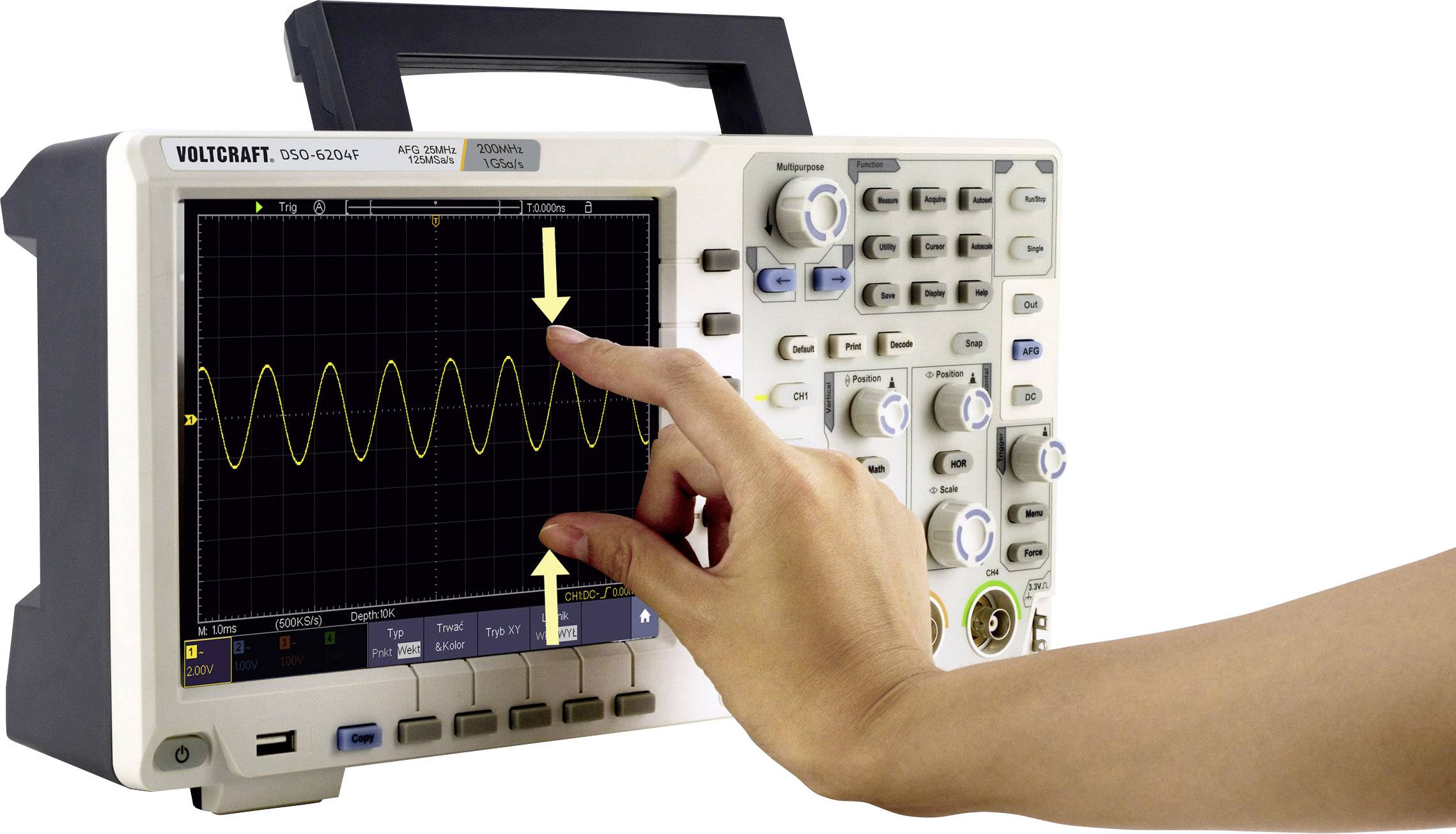

Jedna ruka upravlja prijenosnim osciloskopom koji prikazuje valnu krivulju napona.

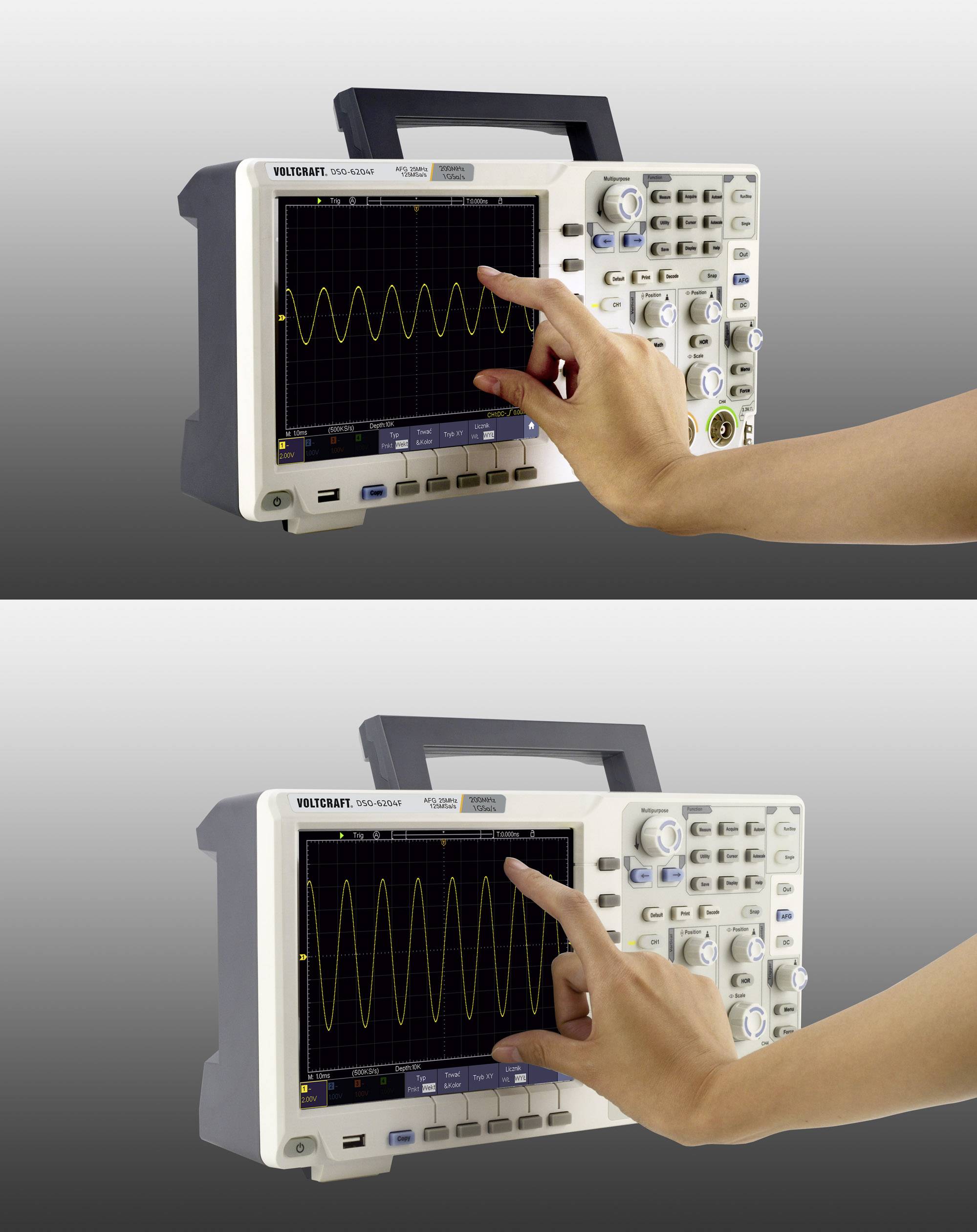

Osciloskopski zaslon sa sinusoidnom valnom; ruka pokazuje na zaslon kao da se vrše podešavanja.

Osciloskopski zaslon prikazuje pojedinačni naponski puls amplitude 2 V pri 1 MHz

Osciloskopski zaslon prikazuje periodični pravokutni signal frekvencije 1 MHz. Vertikalna os: napon, horizontalna os: vrijeme.

Zaslon osciloskopa prikazuje sinusnu valnu liniju konstantne amplitude i frekvencije. X-os: vrijeme, Y-os: napon.

Osciloskopski prikaz sinusnog signala žutom valnom formom. Horizontalna os prikazuje vrijeme (0-20 ns), vertikalna os napon (0-100 mV).

Prikaz osciloskopa pravokutnog signala s izbornicima za odabir srednjih vrijednosti. Frekvencija: 100 kHz, srednja vrijednost: 16, amplituda: 2 V.

Prikaz osciloskopa prikazuje periodični digitalni signal s nepravilnim špicama na početku, a zatim redovitim pravokutnim impulsom.

'Osciloskopski prikaz: Žuti sinusni val frekvencije 902,5 Hz, amplitude 7,8 V, vremenskog perioda od otprilike 1,108 ms. Koordinate i mjerenje vremena vidljivi.'

Osciloskopski prikaz s dva valovna oblika. Gore: pravokutni val, dolje: sinusni val. Oba žute boje, s vremenom i naponom kao osima.

Zaslon osciloskopa prikazuje pet sinusnih krivulja u različitim bojama, iste frekvencije, ali različitih amplituda.

Osciloskopski zaslon prikazuje tri valna signala. Gornji plavi val ima najveću amplitudu, srednji narančasti val ima srednju frekvenciju, a donji zeleni val ima najveću frekvenciju.

Osciloskopski prikaz s dvije valovite linije. Gornja žuta, donja plava. Delta-vrijednosti u kutiji dolje lijevo: Δy 2,10V, Δx 1000ms. Frekvencija oba signala: 1000 kHz.

Zaslon osciloskopa prikazuje četiri različite valnih oblika: sinusne valove gore, pravokutne valove dolje, svaki s prikazanim frekvencijama i vremenskom osi.

Osciloskopski prikaz s tri preklapajuće valne oblike u žutoj, plavoj i zelenoj boji. Prikazuje frekvenciju i amplitudu signala.

Programska oprema trokanalnoga osciloskopa: Gornji val prikazuje sinus, srednji val prikazuje valnu formu manje frekvencije, donji val prikazuje pravokutni val.

Ekran osciloskopa prikazuje Lissajeovu figuru s prekriženim krivuljama u plavoj, žutoj i crvenoj boji koje ilustriraju razlike u amplitudi i frekvenciji.

1/27

Više informacija

Tehnički list (PDF)

Dostava pet,30.10.

Broj

Set(ovi) - zaliha Njemačka

Ukupno (1.935,00 € / komad)

1.935,00 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

VOLTCRAFT DSO-6204F digitalni osciloskop Kalibriran po (DakkS akreditirani laboratorij (dakks)) 200 MHz 1 GSa/s 10000 kpts 8 Bit digitalni osciloskop s memorijom (ods), funkcija generatora 1 St.

200 MHzpropusnost
20,32 cm 800 x 600 piksela multi-touch zaslon (zumiranje na pametnom telefonu)
Mod temperature boje
Generator DDS funkcije s 25 MHz

Tehnički podaci

Matematičke funkcije: + - * / FFT Intg Korisnički definirano
Brzina osvježavanja: 45.000 wfms / s
ubi stopa<1,75 ns
BUS dekodiranje za SPI, I²C, RS232, CAN
Utor za dodatnu bateriju
Generator funkcija: 25 MHz, 125 MSa / s, 14-bitna vertikalna rezolucija
Valni oblici: sinus, pravokutnik, rampa, puls
Proizvoljne funkcije: Eksponencijalno, Sin (x) / x, Stepenice, Buka

Vrsta proizvoda: digitalni osciloskop

Pojasna širina: 200 MHz

Razina uzorkovanja po kanalu: 1 GSa/s

Razlučivost: 8 Bit

Veličina ekrana: 20,32 cm (8") cm

Određene značajke osciloskopa: digitalni osciloskop s memorijom (ods)
funkcija generatora

Vremenska osnova: 2ns / div - 1000s / div

Broj analognih ulaza maks.: 4

: DakkS akreditirani laboratorij (dakks)

Kategorija mjerenja: CAT II

Vertikalni otklon: 1 mV/Div ‒ 10 V/div

Ulazna impendacija: 1 MΩ

Ulazna veza: DC / AC / GND

Ulazni napon: 1 MΩ<= 400 Vrms

Opskrba naponom: 100-240 V / AC, 50/60 Hz, CAT II

dim.: (D x Š x V) 90 x 340 x 178 mm

Težina: 2674 g

Prikaz: LCD / 800 x 600 piksel

Kalibracija: 10 očitanja u rasponu do 500 MHz, kalibracija bez isporučenih sondi

Širina: 340 mm

Visina: 178 mm

Dužina: 90 mm

Sučelja: USB

Dubina memorije/kanala: 10000 kpts

Tip: DSO-6204F

Usklađenost i certifikati

Certified by EU Garan

Varijante(Sve stavke su s uklj. PDV-om)

Broj analognih ulaza maks.

Kalibriran po

Pojasna širina

Određene značajke osciloskopa

VOLTCRAFT DSO-6204F digitalni osciloskop Kalibriran po (DakkS akreditirani laboratorij (dakks)) 200 MHz 1 GSa/s 10000 kpts 8 Bit digitalni osciloskop s memorijom (ods), funkcija generatora 1 St.

Kataloški br.:1975034

Dostava pet,30.10.

Conrad Electronic

Ovaj proizvod

DakkS akreditirani laboratorij (dakks)

200 MHz

digitalni osciloskop s memorijom (ods)

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.935,00 €^*

VOLTCRAFT DSO-6204F digitalni osciloskop 200 MHz 4-kanalni 1 GSa/s 10 Mpts 8 Bit digitalni osciloskop s memorijom (ods), funkcija generatora 1 St.

Kataloški br.:1673266

Dostava čet,15.10.

12 kom. - zaliha NjemačkaConrad Electronic

tvornički standard (vlastiti)

200 MHz

digitalni osciloskop s memorijom (ods)

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.639,00 €^*

VOLTCRAFT DSO-6204F digitalni osciloskop Kalibriran po (ISO) 200 MHz 1 GSa/s 10000 kpts 8 Bit digitalni osciloskop s memorijom (ods), funkcija generatora 1 St.

Kataloški br.:1975022

Dostava pet,23.10.

Conrad Electronic

ISO

200 MHz

digitalni osciloskop s memorijom (ods)

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.745,00 €^*

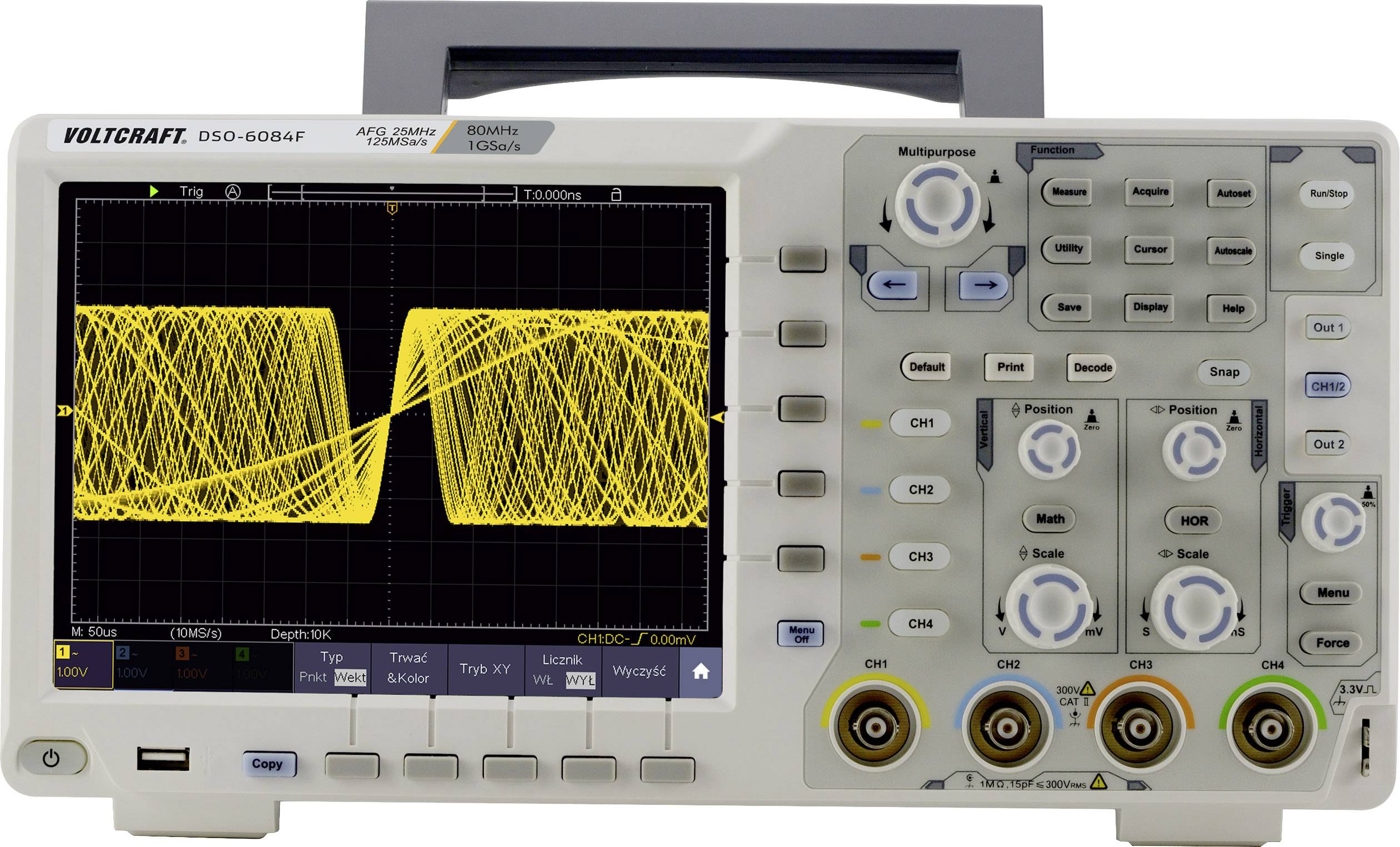

VOLTCRAFT DSO-6084F digitalni osciloskop 80 MHz 4-kanalni 1 GSa/s 40000 kpts 8 Bit digitalni osciloskop s memorijom (ods), funkcija generatora 1 St.

Kataloški br.:1673262

Nije dostupno

Conrad Electronic

tvornički standard (vlastiti)

80 MHz

digitalni osciloskop s memorijom (ods)

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

645,00 €^*

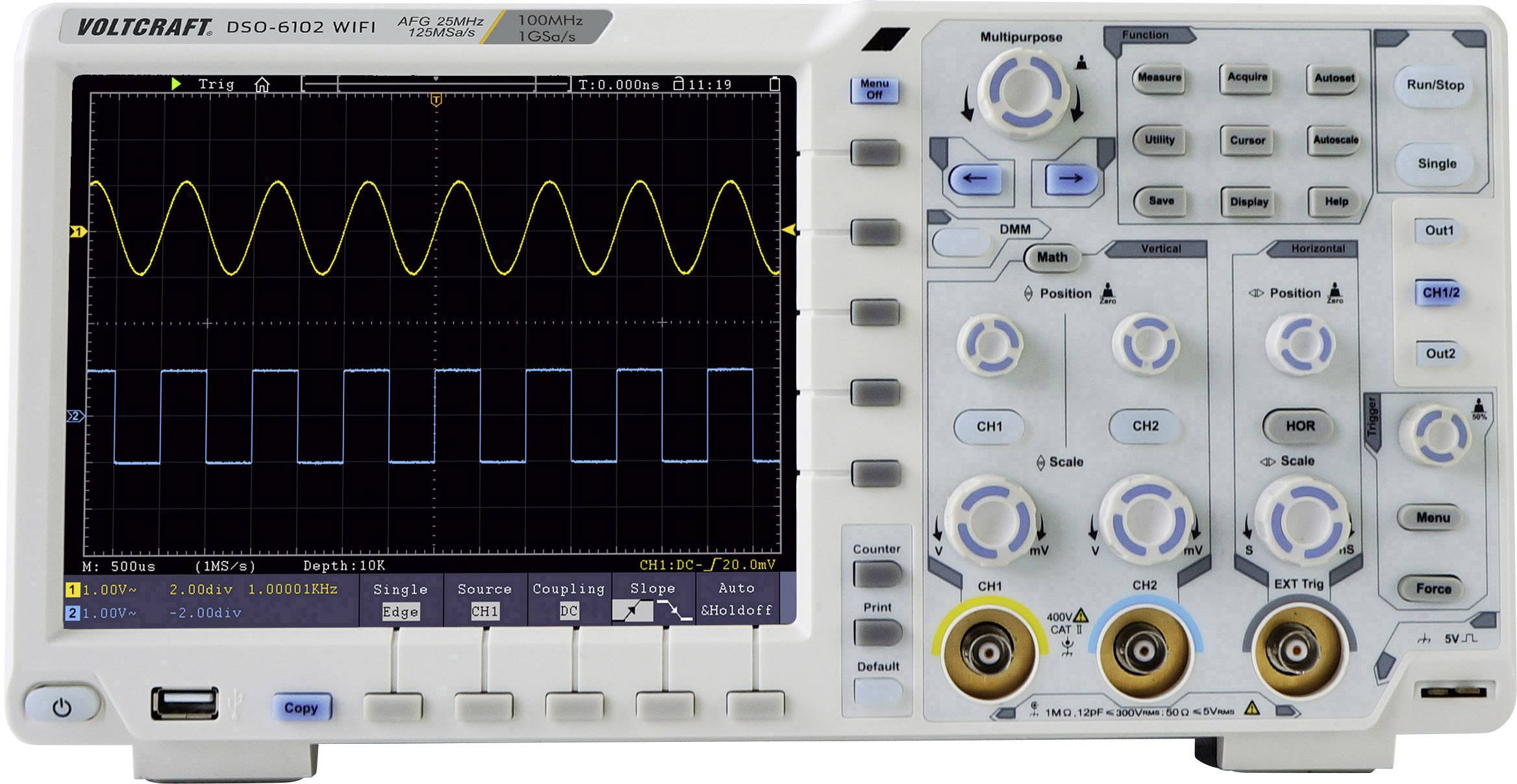

VOLTCRAFT DSO-6102WIFI digitalni osciloskop 100 MHz 2-kanalni 1 GSa/s 40000 kpts 8 Bit funkcija generatora, multimetar-funkcije, digitalni osciloskop s memorijom (ods) 1 St.

Kataloški br.:1534604

Nije dostupno

Conrad Electronic

tvornički standard (vlastiti)

100 MHz

funkcija generatora

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

485,00 €^*

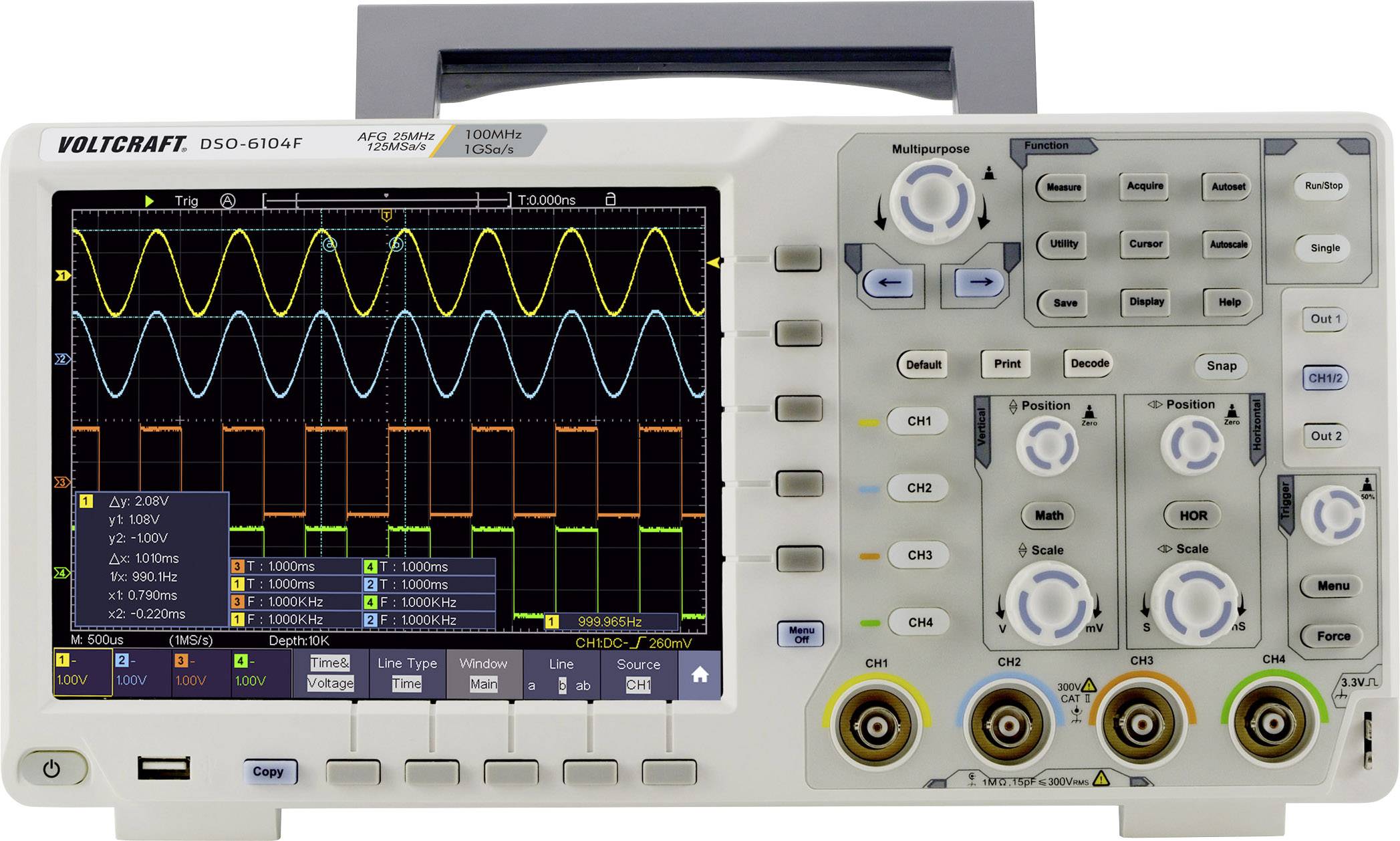

VOLTCRAFT DSO-6104F digitalni osciloskop 100 MHz 4-kanalni 1 GSa/s 40000 kpts 8 Bit digitalni osciloskop s memorijom (ods), funkcija generatora 1 St.

Kataloški br.:1673264

Nije dostupno

Conrad Electronic

tvornički standard (vlastiti)

100 MHz

digitalni osciloskop s memorijom (ods)

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.225,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1975034 VOLTCRAFT DSO-6204F digitalni osciloskop Kalibriran po (DakkS akreditirani laboratorij (dakks)) 200 MHz 1 GSa/s 10000 kp

Upute za rad i sigurnost

Upute za rad i sigurnost 1975034 VOLTCRAFT DSO-6204F digitalni osciloskop Kalibriran po (DakkS akreditirani laboratorij (dakks)) 200 MHz 1 GSa/s 10000 kp

Informacije

Informacije 1975034 VOLTCRAFT DSO-6204F digitalni osciloskop Kalibriran po (DakkS akreditirani laboratorij (dakks)) 200 MHz 1 GSa/s 10000 kp

Izjava o sukladnosti

Izjava o sukladnosti 1975034 VOLTCRAFT DSO-6204F digitalni osciloskop Kalibriran po (DakkS akreditirani laboratorij (dakks)) 200 MHz 1 GSa/s 10000 kp

Uvjeti garancije

Uvjeti garancije 1975034 VOLTCRAFT DSO-6204F digitalni osciloskop Kalibriran po (DakkS akreditirani laboratorij (dakks)) 200 MHz 1 GSa/s 10000 kp

Preuzimanje datoteka

Preuzimanje datoteka 1975034 VOLTCRAFT DSO-6204F digitalni osciloskop Kalibriran po (DakkS akreditirani laboratorij (dakks)) 200 MHz 1 GSa/s 10000 kp

Opis

Digitalni osciloskop za pohranuDSO-6204Fidealan je za mjerenja u laboratoriju, u razvojnim odjelima ili za servisne zadatke. Postavke se mogu izvršiti kao i obično na kontrolnim gumbima ili izravno na zaslonu. Premještanje i zumiranje intuitivno je kao na pametnom telefonu ili tabletu.

Prikaz temperature boje
S promjenom frekvencija, ponavljajući valni oblici su predstavljeni njihovom frekvencijom u duginim bojama.

Dekodiranje sabirnice
Signali SPI, I²C, RS232 i CAN sabirnice se mogu dekodirati. Dekodirane vrijednosti mogu se prikazati u binarnom, decimalnom, heksadecimalnom ili ASCII obliku i ažurirati u tablicama događaja. Vrijednosti signala dekodiranih CAN sabirnica prikazane su u boji. To olakšava razlikovanje podataka, koda duljine podataka i informacija okvira. Kontrolni zbrojevi CAN sabirke također mijenjaju boju ako se pojave pogreške.

Podaci o dokumentima i procesima
Svi rezultati mjerenja i sadržaj zaslona mogu se prenijeti preko USB-a ili mreže na računalo i pohraniti u svrhu dokumentacije. Kada spremate na USB nosač podataka, naziv datoteke se lako može unijeti na zaslon osjetljiv na dodir.

Funkcijski generator s dodirom
Generator s funkcijom od 25 MHz može se upravljati preko zaslona osjetljivog na dodir ili konvencionalno preko gumba. Moguće je pozvati valne oblike sinusa, pravokutnika, rampe i pulsa. Još 46 proizvoljnih valnih oblika, uključujući eksponencijalnu, sinusnu funkciju, stepenice i buku su unaprijed definirani. Mogu se spremiti vlastiti proizvoljni oblici.

Funkcija kloniranja
Valni oblici na ulazu osciloskopa mogu se klonirati u generator funkcija. Odabir isječaka koji će se klonirati prikladno se obavlja preko zaslona osjetljivog na dodir.

Pripremljen za rad s baterijom
S opcionalno dostupnom litij-ionskom baterijom, raspon primjena značajno se širi. Osciloskop s dodatnom baterijom također je intuitivan za korištenje u pokretu i omogućuje neprekidnu uporabu 3 sata bez dodatnog napajanja. Rad baterije je također koristan u laboratoriju za isključivanje energetskog potencijala.
