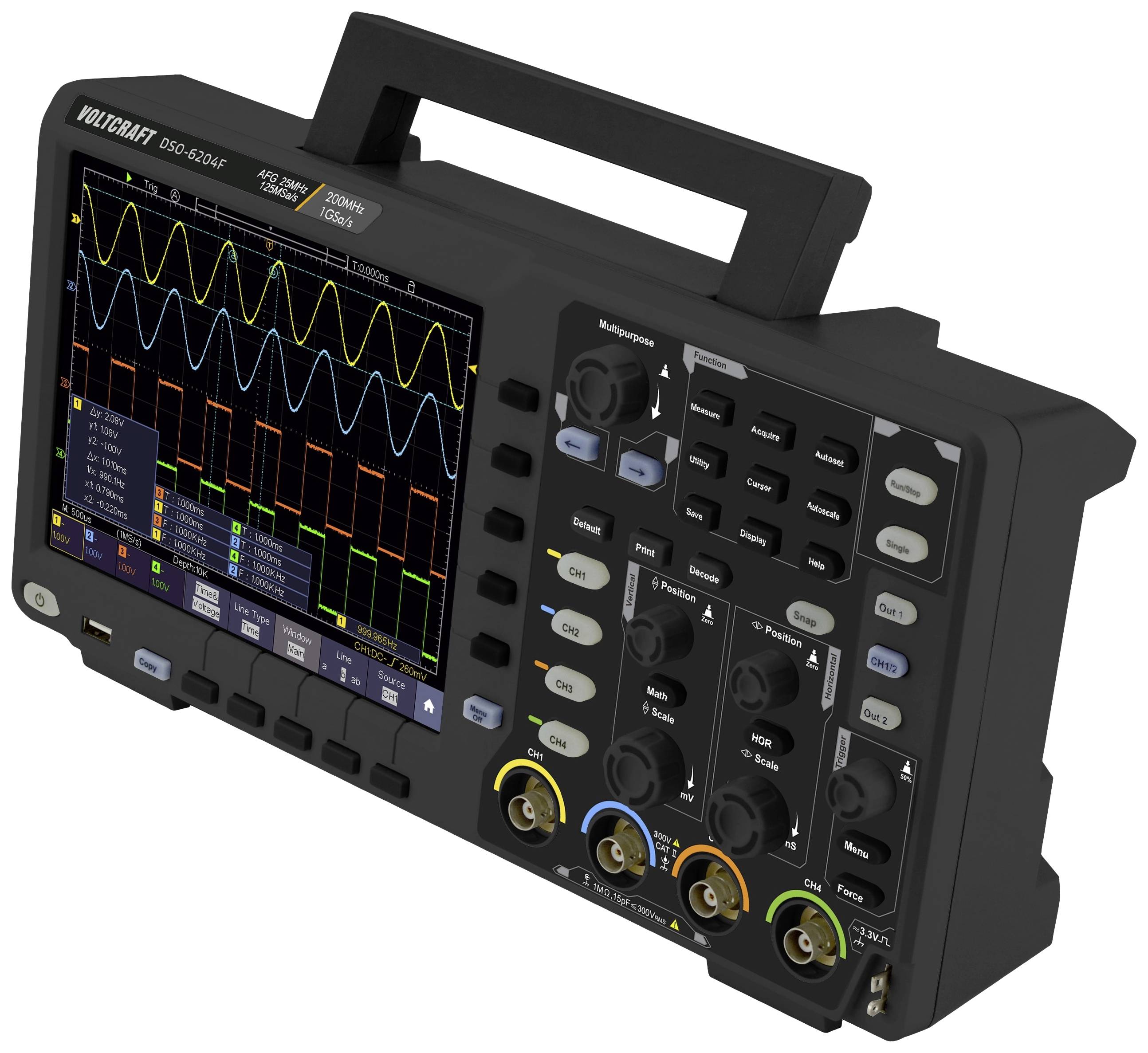

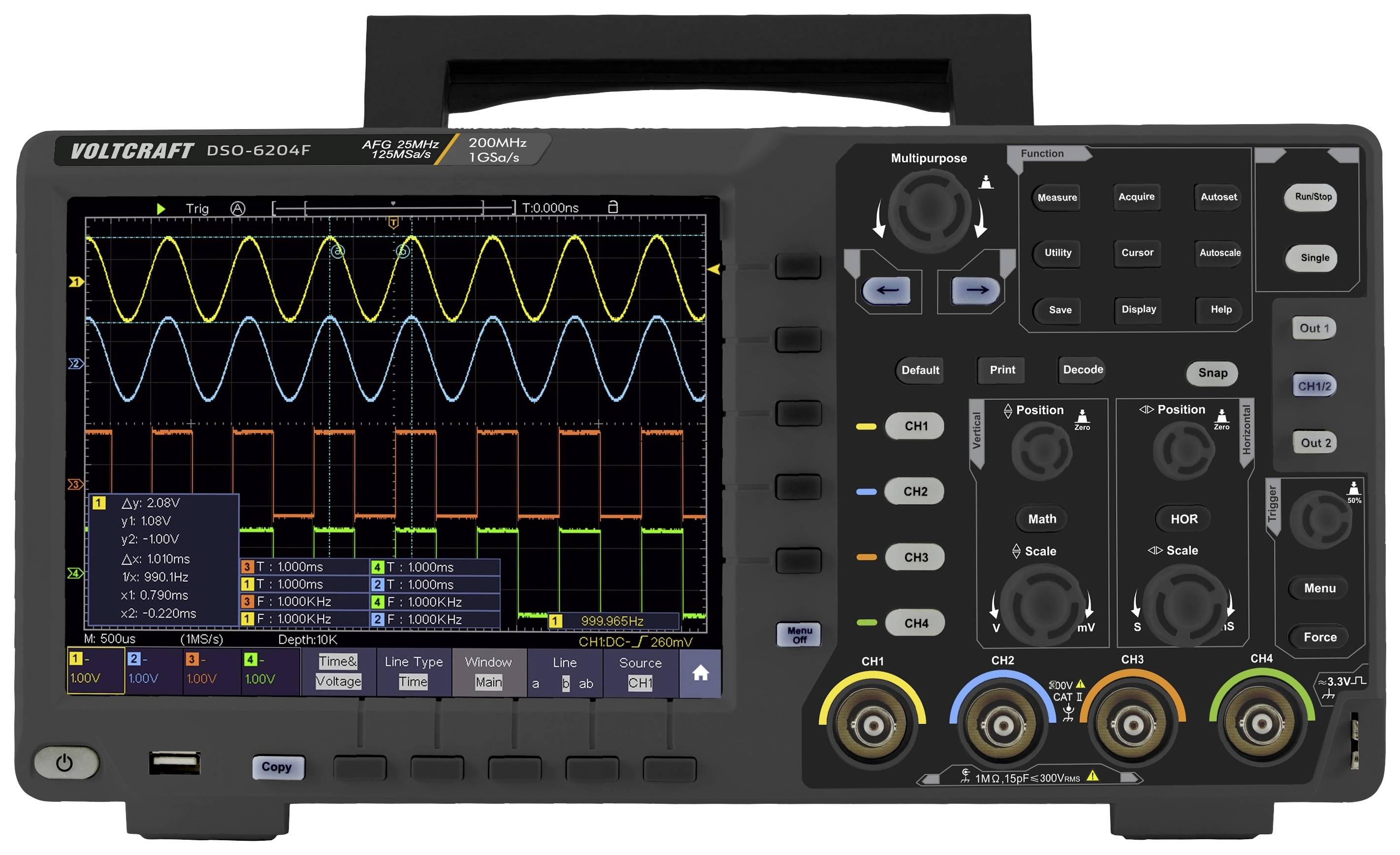

VOLTCRAFT DSO-6204F digitalni osciloskop 200 MHz 4-kanalni 1 GSa/s 10 Mpts 8 Bit digitalni osciloskop s memorijom (ods),
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
13 kom. - zaliha Njemačka
Broj
Ukupno (1.645,00 € / komad)
1.645,00 €
sa PDV-om
Istaknuti proizvodi i detalji
VOLTCRAFT DSO-6204F digitalni osciloskop 200 MHz 4-kanalni 1 GSa/s 10 Mpts 8 Bit digitalni osciloskop s memorijom (ods), funkcija generatora 1 St.
- 200 MHzpropusnost
- 20,32 cm 800 x 600 piksela multi-touch zaslon (zumiranje na pametnom telefonu)
- Mod temperature boje
- Generator DDS funkcije s 25 MHz
Tehnički podaci
- Matematičke funkcije: + - * / FFT Intg Korisnički definirano
- Brzina osvježavanja: 45.000 wfms / s
- ubi stopa<1,75 ns
- BUS dekodiranje za SPI, I²C, RS232, CAN
- Utor za dodatnu bateriju
- Generator funkcija: 25 MHz, 125 MSa / s, 14-bitna vertikalna rezolucija
- Valni oblici: sinus, pravokutnik, rampa, puls
- Proizvoljne funkcije: Eksponencijalno, Sin (x) / x, Stepenice, Buka
- Vrsta proizvoda
digitalni osciloskop
- Pojasna širina
200 MHz
- Razina uzorkovanja po kanalu
1 GSa/s
- Razlučivost
8 Bit
- Veličina ekrana
20,32 cm (8") cm
- Određene značajke osciloskopa
digitalni osciloskop s memorijom (ods)
funkcija generatora
- Vremenska osnova
2ns / div - 1000s / div
- Broj analognih ulaza maks.
4
tvornički standard (vlastiti)
- Kategorija mjerenja
CAT II
- Vertikalni otklon
1 mV/Div ‒ 10 V/div
- Ulazna impendacija
1 MΩ
- Ulazna veza
DC / AC / GND
- Ulazni napon
1 MΩ<= 400 Vrms
- Opskrba naponom
100-240 V / AC, 50/60 Hz, CAT II
- dim.
(D x Š x V) 90 x 340 x 178 mm
- Težina
2674 g
- Prikaz
LCD / 800 x 600 piksel
- Širina
340 mm
- Visina
178 mm
- Dužina
90 mm
- Sučelja
USB
- Dubina memorije/kanala
10 Mpts
- Tip
DSO-6204F
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1673266 VOLTCRAFT DSO-6204F digitalni osciloskop 200 MHz 4-kanalni 1 GSa/s 10 Mpts 8 Bit digitalni osciloskop s memorijom (ods),
Upute za rad i sigurnost
Upute za rad i sigurnost 1673266 VOLTCRAFT DSO-6204F digitalni osciloskop 200 MHz 4-kanalni 1 GSa/s 10 Mpts 8 Bit digitalni osciloskop s memorijom (ods),
Izjava o sukladnosti
Izjava o sukladnosti 1673266 VOLTCRAFT DSO-6204F digitalni osciloskop 200 MHz 4-kanalni 1 GSa/s 10 Mpts 8 Bit digitalni osciloskop s memorijom (ods),
Uvjeti garancije
Uvjeti garancije 1673266 VOLTCRAFT DSO-6204F digitalni osciloskop 200 MHz 4-kanalni 1 GSa/s 10 Mpts 8 Bit digitalni osciloskop s memorijom (ods),
Preuzimanje datoteka
Preuzimanje datoteka 1673266 VOLTCRAFT DSO-6204F digitalni osciloskop 200 MHz 4-kanalni 1 GSa/s 10 Mpts 8 Bit digitalni osciloskop s memorijom (ods),
Opis

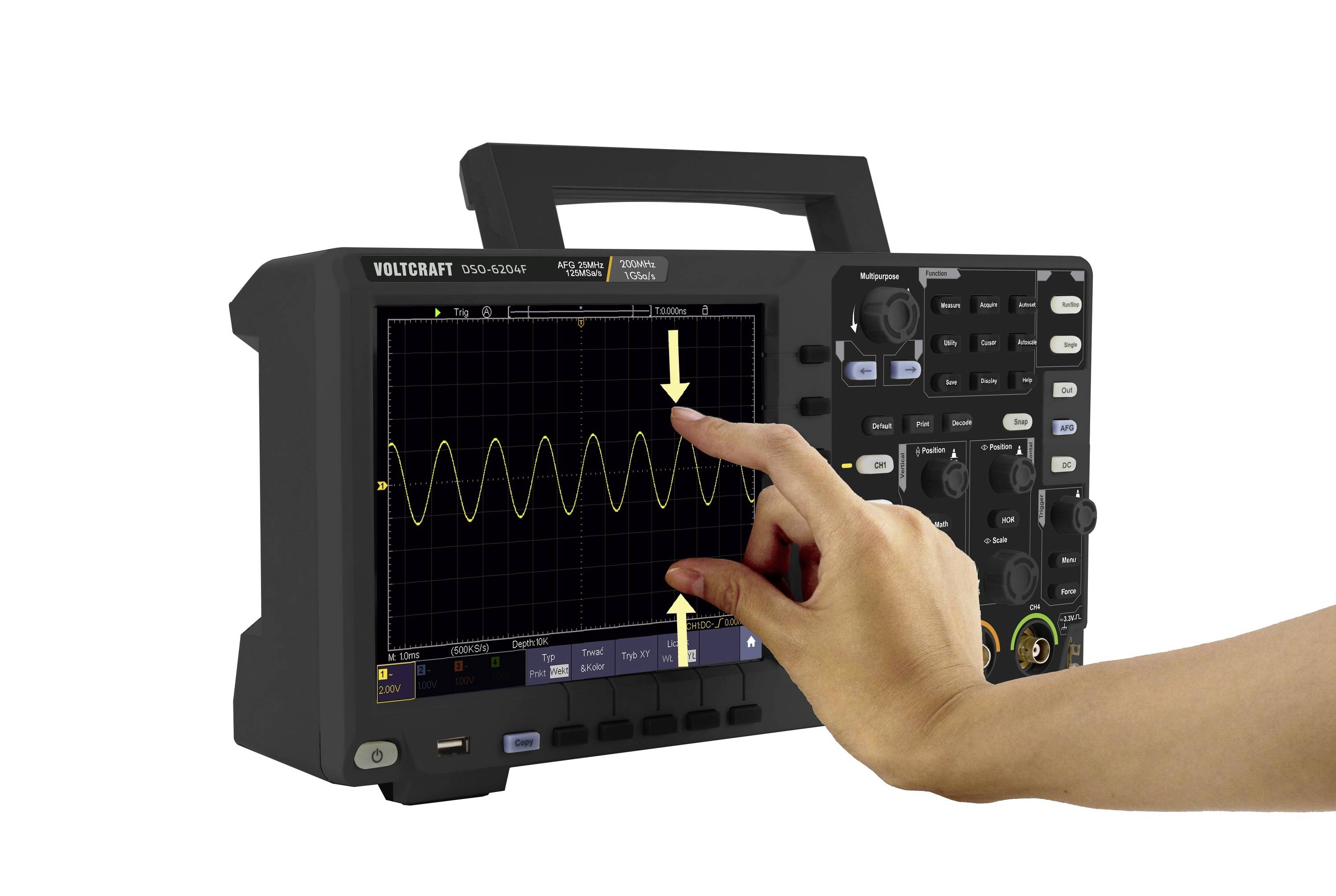

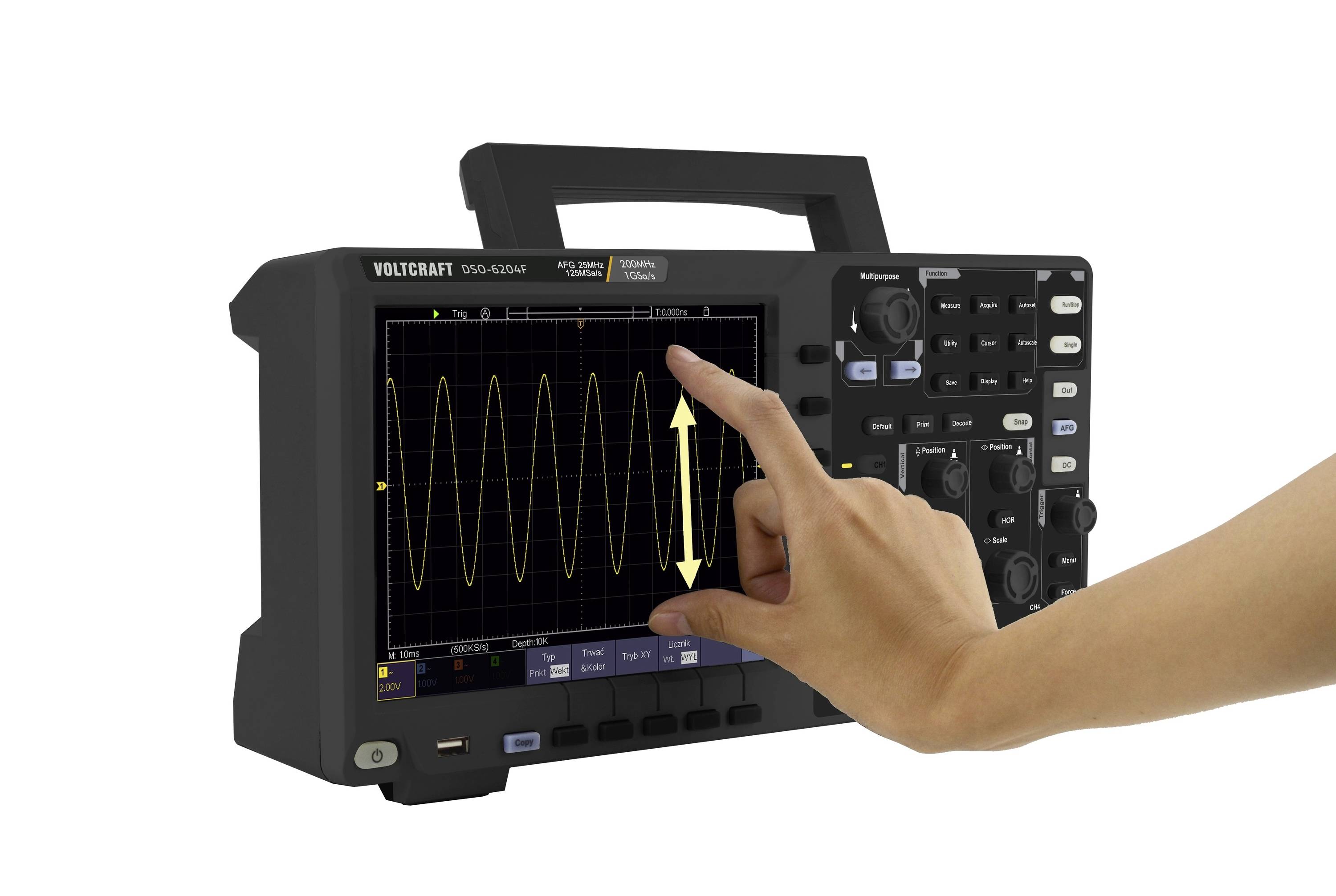

Digitalni osciloskop za pohranuDSO-6204Fidealan je za mjerenja u laboratoriju, u razvojnim odjelima ili za servisne zadatke. Postavke se mogu izvršiti kao i obično na kontrolnim gumbima ili izravno na zaslonu. Premještanje i zumiranje intuitivno je kao na pametnom telefonu ili tabletu.

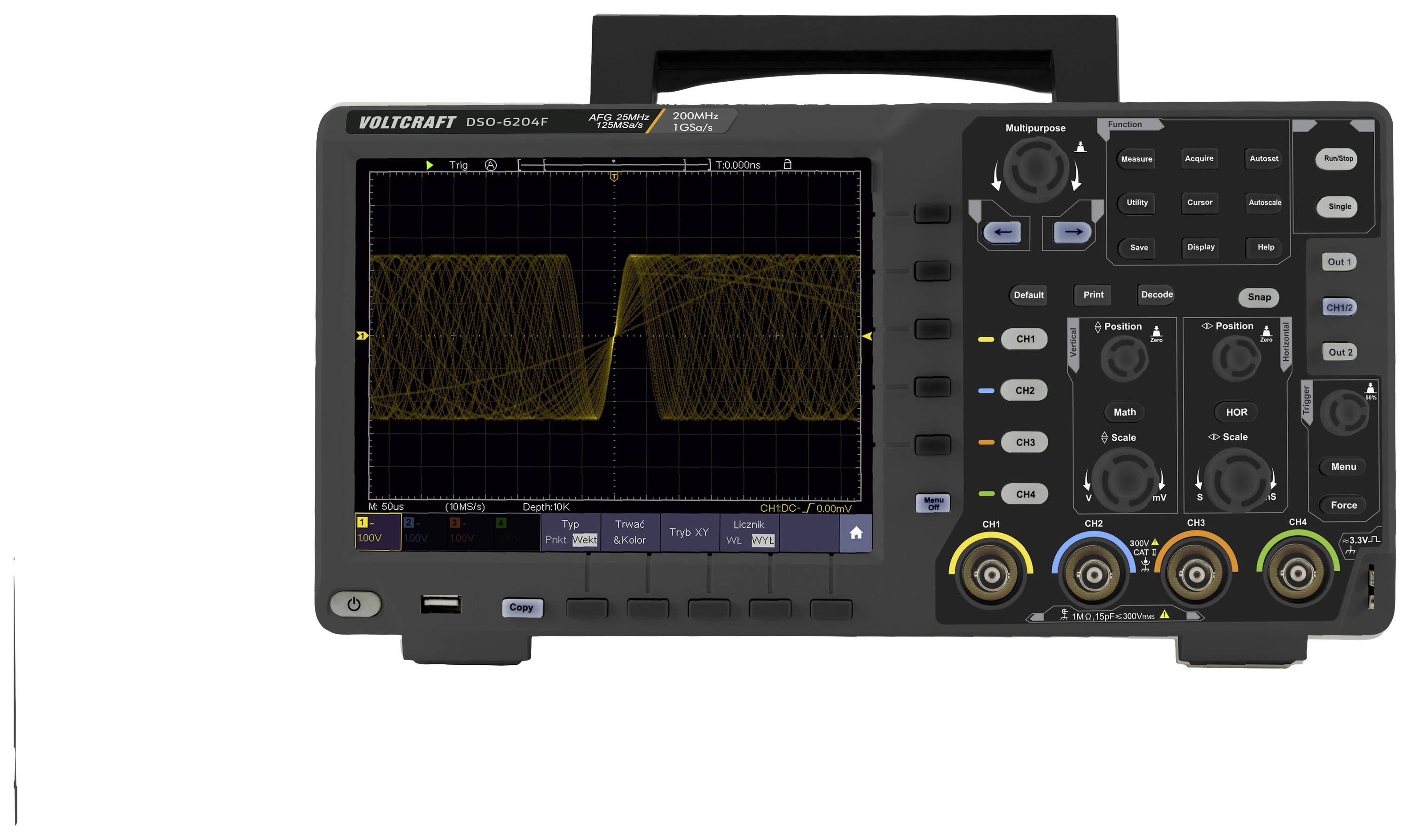

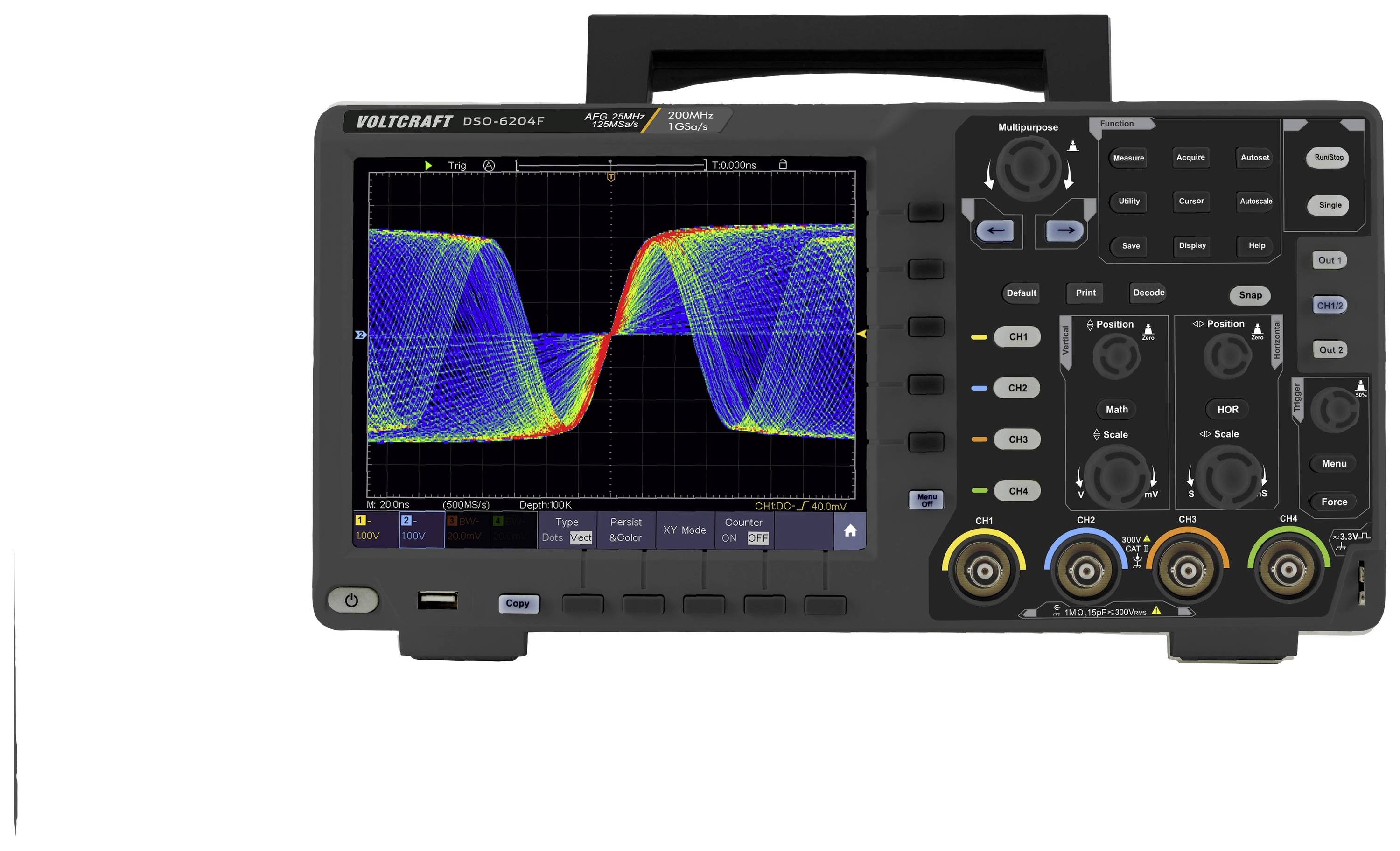

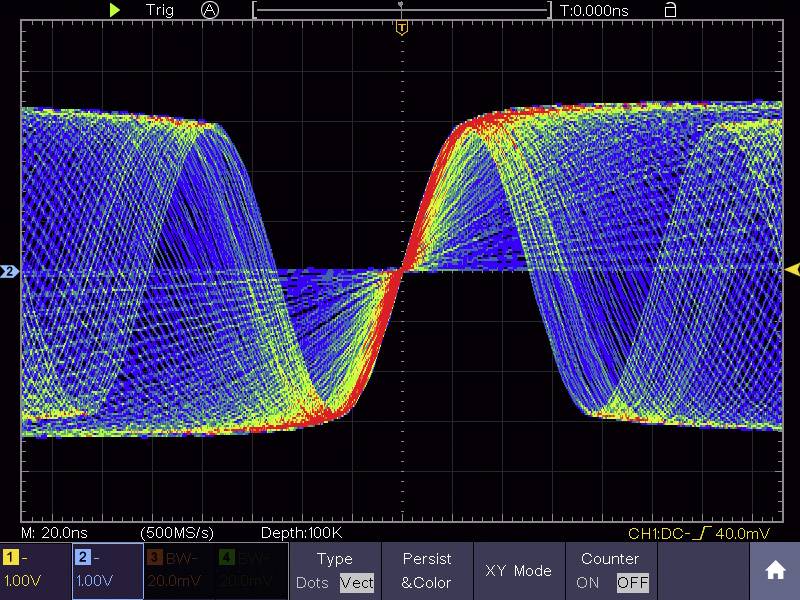

Prikaz temperature boje
S promjenom frekvencija, ponavljajući valni oblici su predstavljeni njihovom frekvencijom u duginim bojama.
Dekodiranje sabirnice
Signali SPI, I²C, RS232 i CAN sabirnice se mogu dekodirati. Dekodirane vrijednosti mogu se prikazati u binarnom, decimalnom, heksadecimalnom ili ASCII obliku i ažurirati u tablicama događaja. Vrijednosti signala dekodiranih CAN sabirnica prikazane su u boji. To olakšava razlikovanje podataka, koda duljine podataka i informacija okvira. Kontrolni zbrojevi CAN sabirke također mijenjaju boju ako se pojave pogreške.

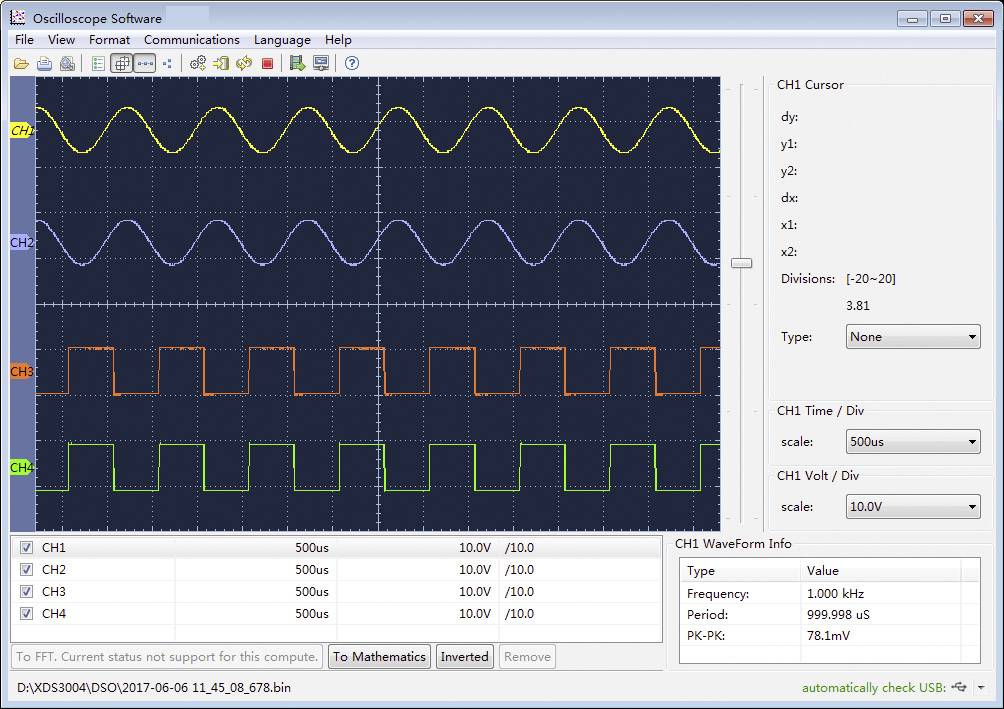

Podaci o dokumentima i procesima
Svi rezultati mjerenja i sadržaj zaslona mogu se prenijeti preko USB-a ili mreže na računalo i pohraniti u svrhu dokumentacije. Kada spremate na USB nosač podataka, naziv datoteke se lako može unijeti na zaslon osjetljiv na dodir.
Funkcijski generator s dodirom
Generator s funkcijom od 25 MHz može se upravljati preko zaslona osjetljivog na dodir ili konvencionalno preko gumba. Moguće je pozvati valne oblike sinusa, pravokutnika, rampe i pulsa. Još 46 proizvoljnih valnih oblika, uključujući eksponencijalnu, sinusnu funkciju, stepenice i buku su unaprijed definirani. Mogu se spremiti vlastiti proizvoljni oblici.
Funkcija kloniranja
Valni oblici na ulazu osciloskopa mogu se klonirati u generator funkcija. Odabir isječaka koji će se klonirati prikladno se obavlja preko zaslona osjetljivog na dodir.

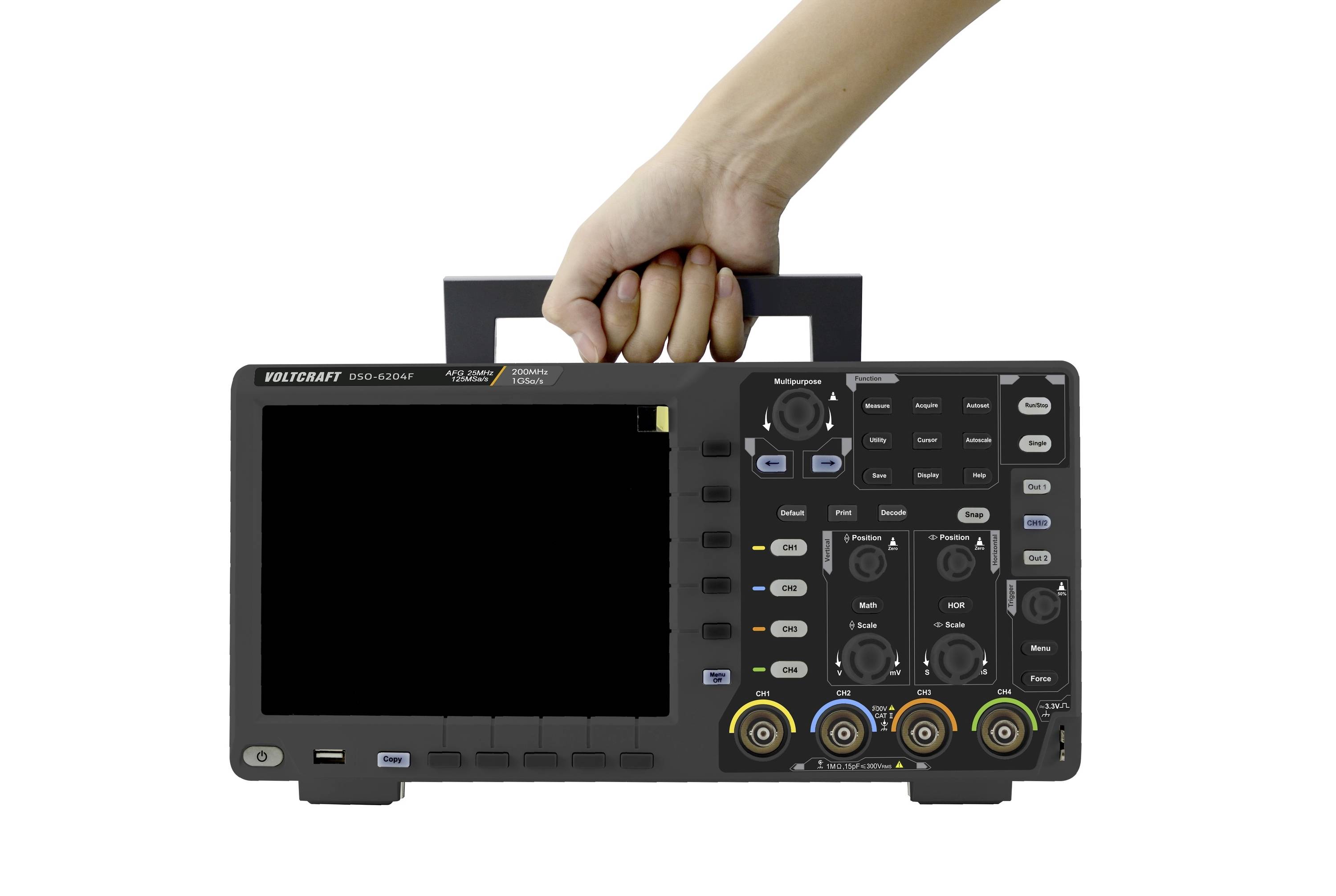

Pripremljen za rad s baterijom
S opcionalno dostupnom litij-ionskom baterijom, raspon primjena značajno se širi. Osciloskop s dodatnom baterijom također je intuitivan za korištenje u pokretu i omogućuje neprekidnu uporabu 3 sata bez dodatnog napajanja. Rad baterije je također koristan u laboratoriju za isključivanje energetskog potencijala.
Prikaz temperature boje
S promjenom frekvencija, ponavljajući valni oblici su predstavljeni njihovom frekvencijom u duginim bojama.
Dekodiranje sabirnice
Signali SPI, I²C, RS232 i CAN sabirnice se mogu dekodirati. Dekodirane vrijednosti mogu se prikazati u binarnom, decimalnom, heksadecimalnom ili ASCII obliku i ažurirati u tablicama događaja. Vrijednosti signala dekodiranih CAN sabirnica prikazane su u boji. To olakšava razlikovanje podataka, koda duljine podataka i informacija okvira. Kontrolni zbrojevi CAN sabirke također mijenjaju boju ako se pojave pogreške.
Podaci o dokumentima i procesima
Svi rezultati mjerenja i sadržaj zaslona mogu se prenijeti preko USB-a ili mreže na računalo i pohraniti u svrhu dokumentacije. Kada spremate na USB nosač podataka, naziv datoteke se lako može unijeti na zaslon osjetljiv na dodir.
Funkcijski generator s dodirom
Generator s funkcijom od 25 MHz može se upravljati preko zaslona osjetljivog na dodir ili konvencionalno preko gumba. Moguće je pozvati valne oblike sinusa, pravokutnika, rampe i pulsa. Još 46 proizvoljnih valnih oblika, uključujući eksponencijalnu, sinusnu funkciju, stepenice i buku su unaprijed definirani. Mogu se spremiti vlastiti proizvoljni oblici.
Funkcija kloniranja
Valni oblici na ulazu osciloskopa mogu se klonirati u generator funkcija. Odabir isječaka koji će se klonirati prikladno se obavlja preko zaslona osjetljivog na dodir.
Pripremljen za rad s baterijom
S opcionalno dostupnom litij-ionskom baterijom, raspon primjena značajno se širi. Osciloskop s dodatnom baterijom također je intuitivan za korištenje u pokretu i omogućuje neprekidnu uporabu 3 sata bez dodatnog napajanja. Rad baterije je također koristan u laboratoriju za isključivanje energetskog potencijala.
Izvedba
- USB izlaz Pict Bridge kompatibilan
- DDS generator proizvoljne funkcije
- Ovaj tekst je strojno preveden.

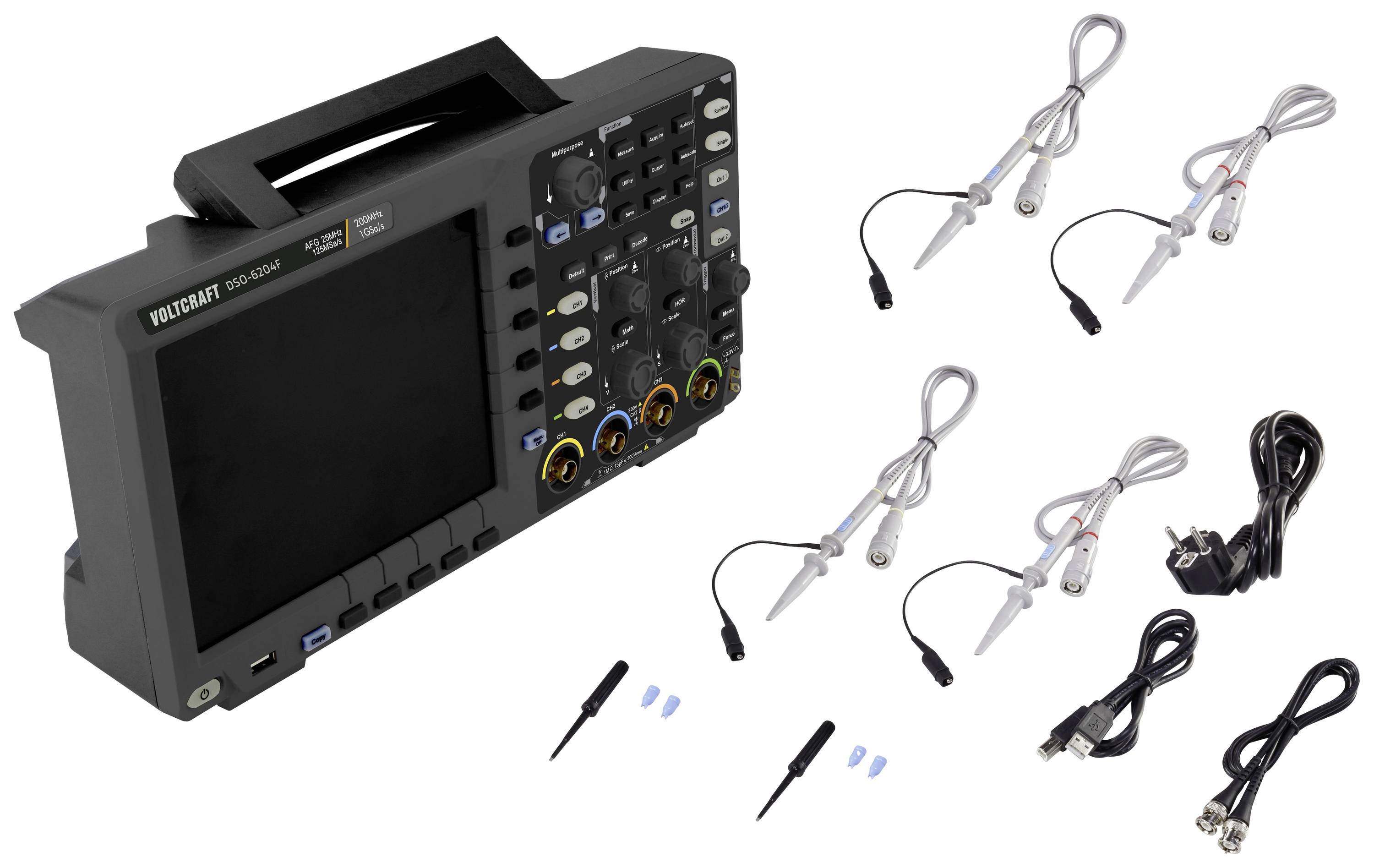

Isporuka uključuje
- Osciloskop digitalnog spremnika
- 4 sonde
- Podešavanje sonde
- Adapter napajanja
- USB kabel
- BNC kabel 1m
- CD sa softverom s potpunim uputama za engleski jezik
- Kratke upute
