Kupi VOLTCRAFT FG-1602 funkcijski generator na struju 1 µHz

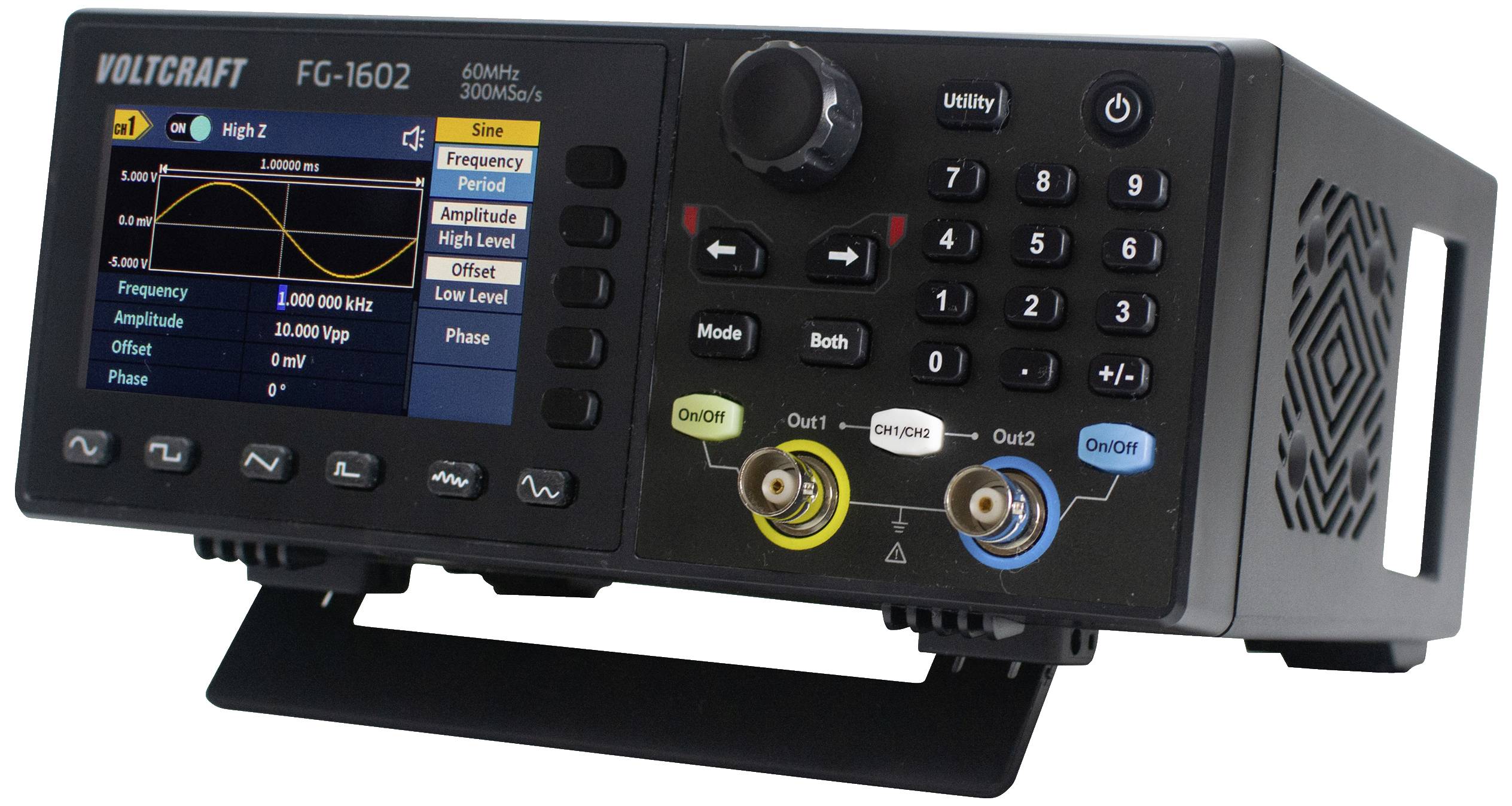

Generator funkcija s prikazom pokazuje frekvencijsku krivulju. Vidljivi su upravljački elementi za frekvenciju, amplitudu i ofset.

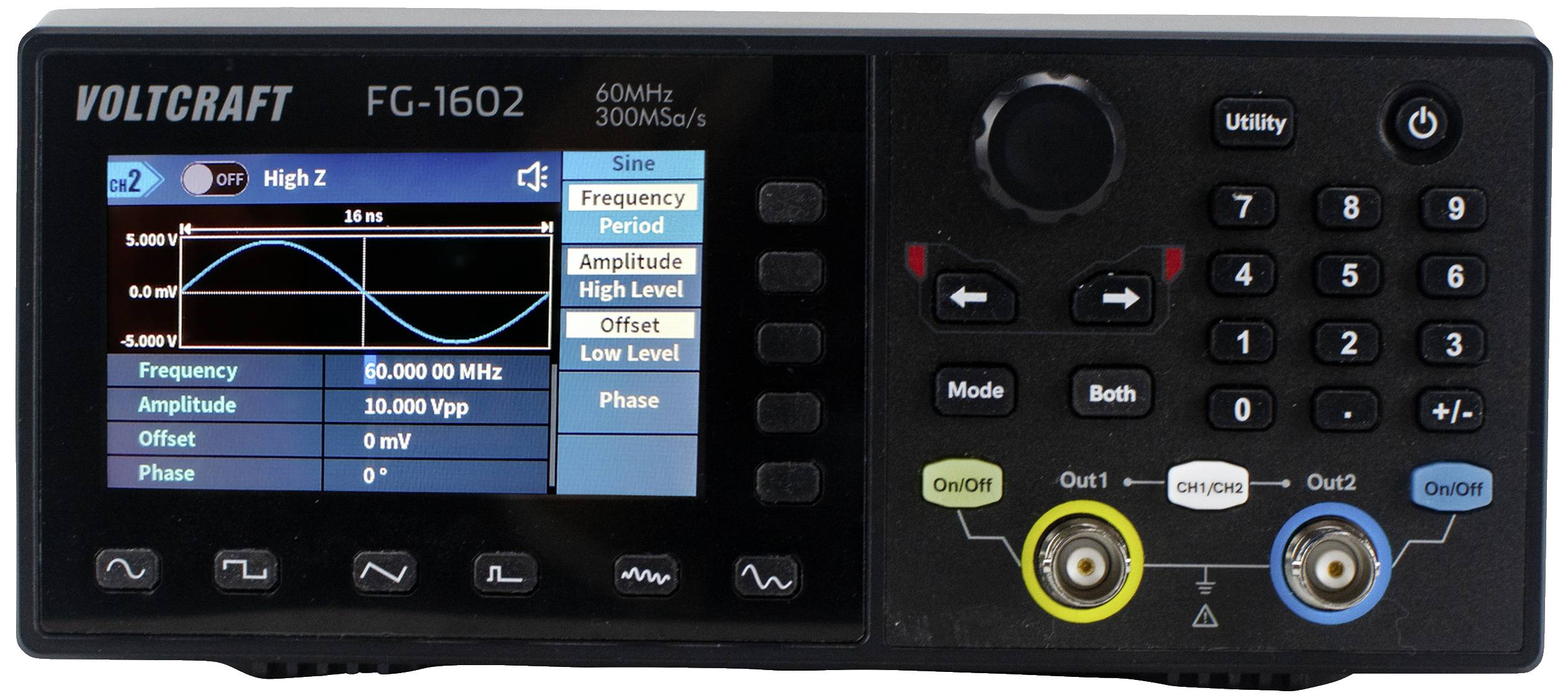

Generator funkcija s zaslonom prikazuje sinusni val. Tipke i okretni gumb za upravljanje, zajedno s vrijednostima frekvencije i amplitude.

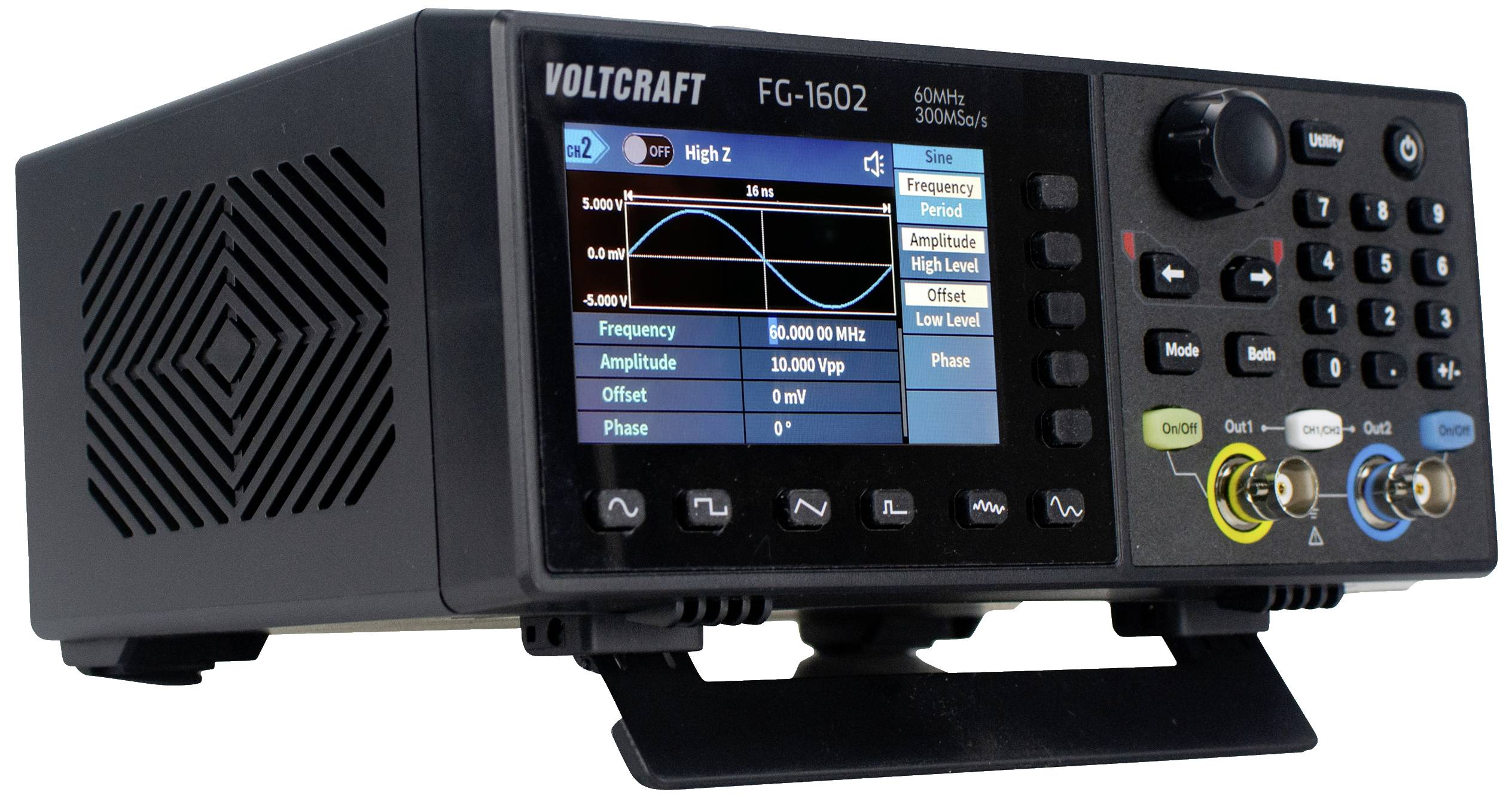

Generator funkcija Voltcraft FG-1602 s zaslonom za upravljanje frekvencije i napona, upravljačkim tipkama i priključcima.

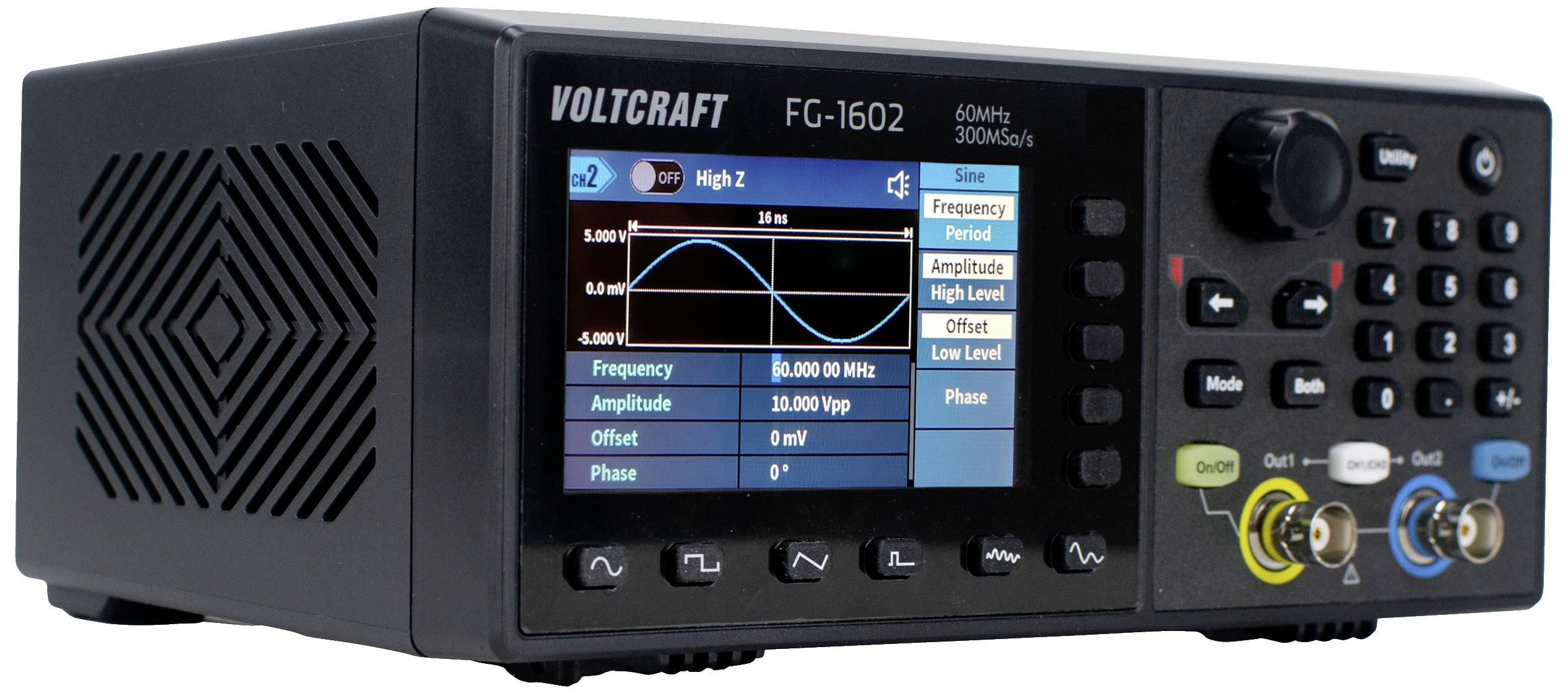

Generator frekvencije s digitalnim zaslonom, prikazuje sinusni val te postavke poput frekvencije, amplitude i faze.

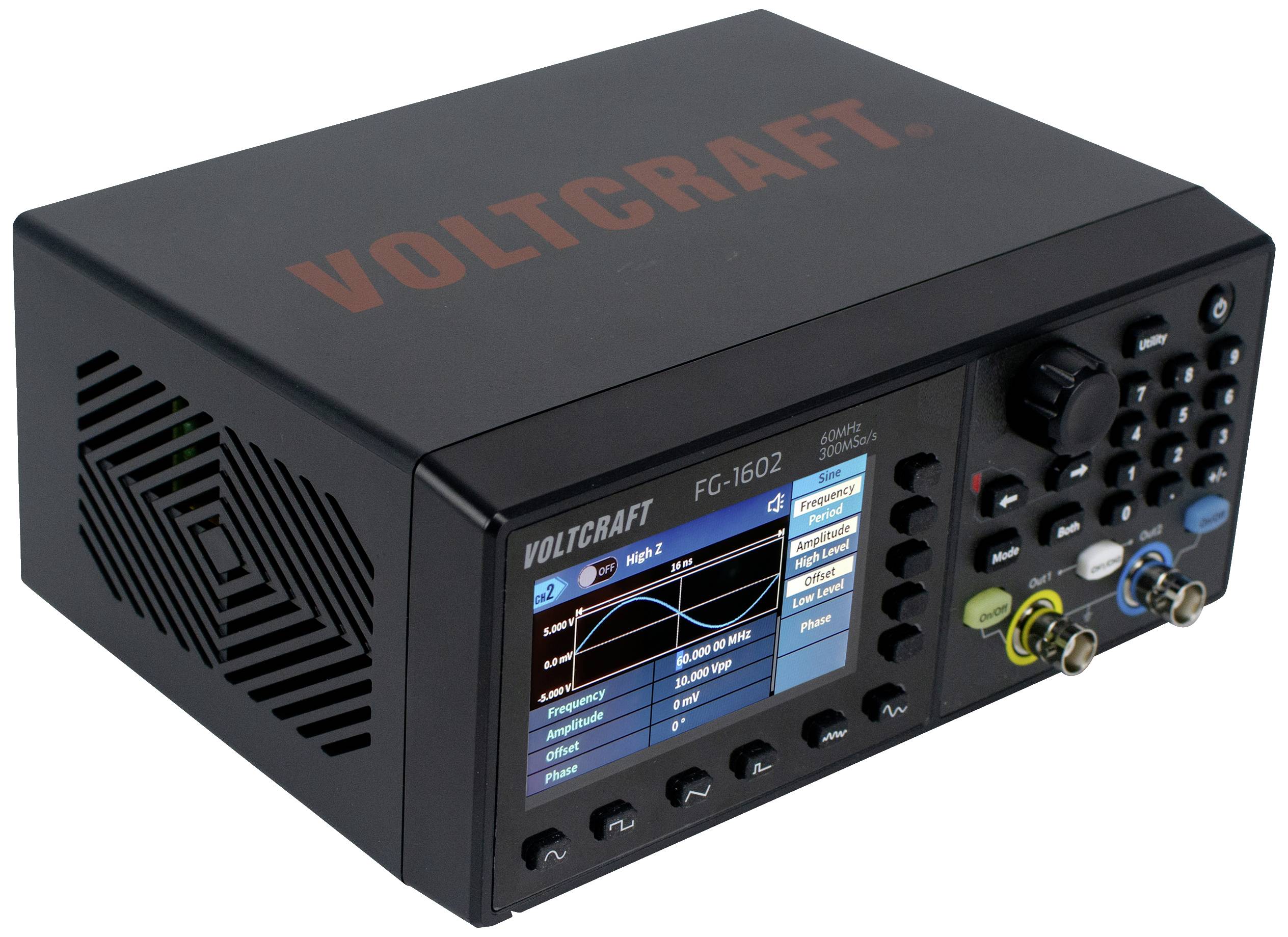

Elektronički mjerni uređaj tvrtke Voltcraft, model FG-1602. Ima digitalni zaslon, sklopke i upravljačke tipke na prednjoj strani.

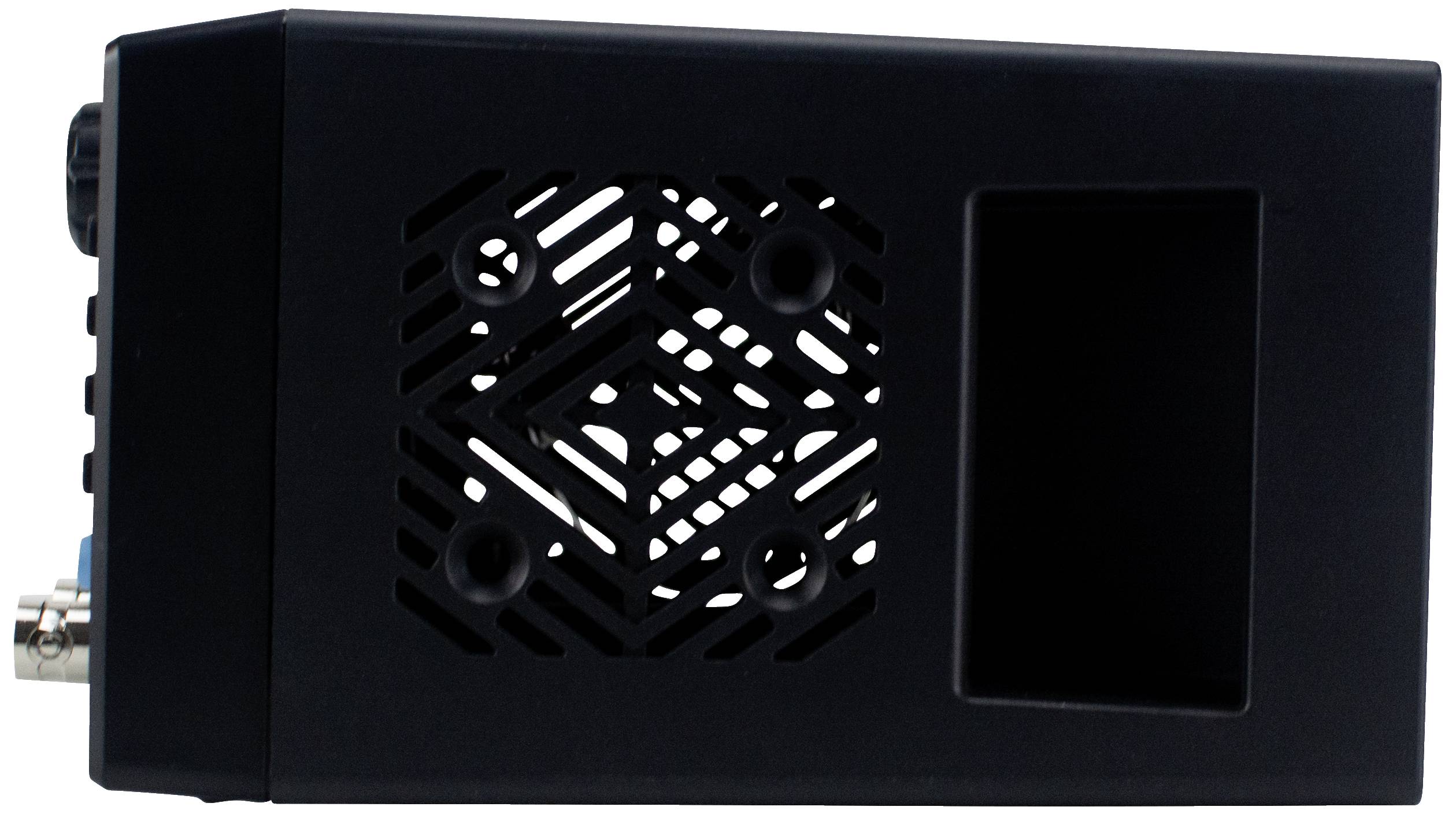

Crna pravokutna elektronička naprava s ventilacijskim otvorima i priključcima.

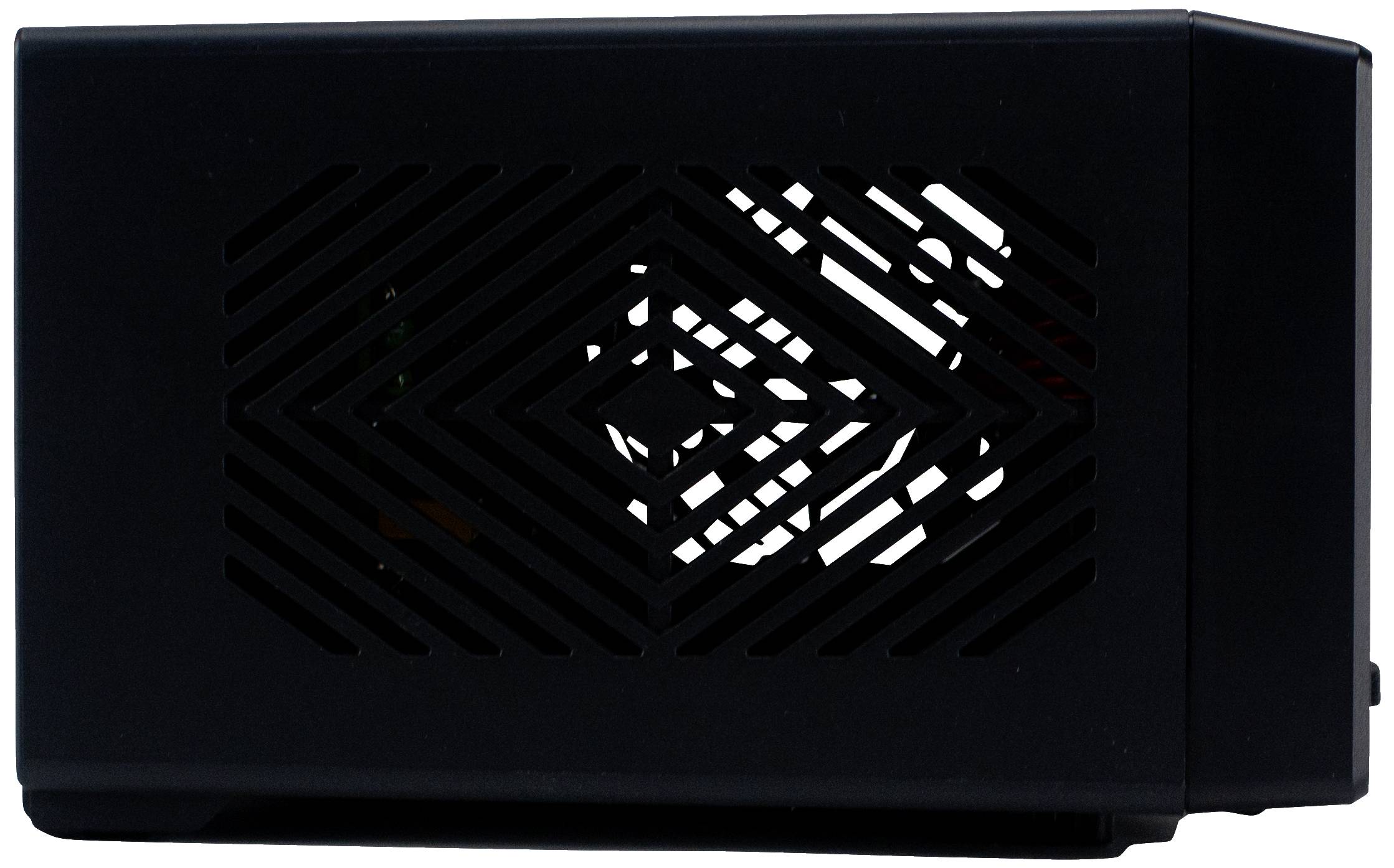

Crna, pravokutna računalna kutija s geometrijskim ventilacijskim otvorima sa strane.

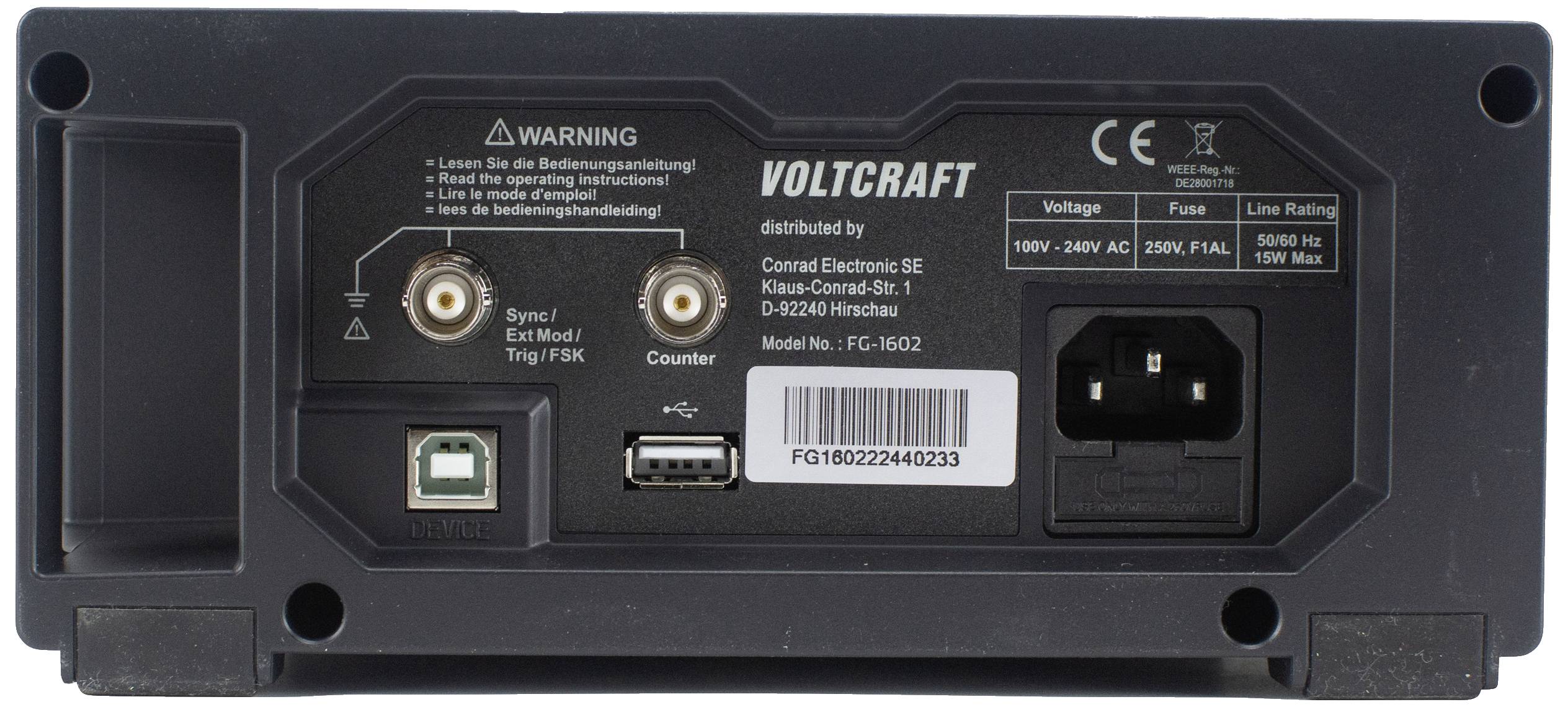

Pogled straga Voltcraft uređaja s različitim priključcima i AC mrežnim utikačem. Sadrži sigurnosne upozorenja i broj modela.

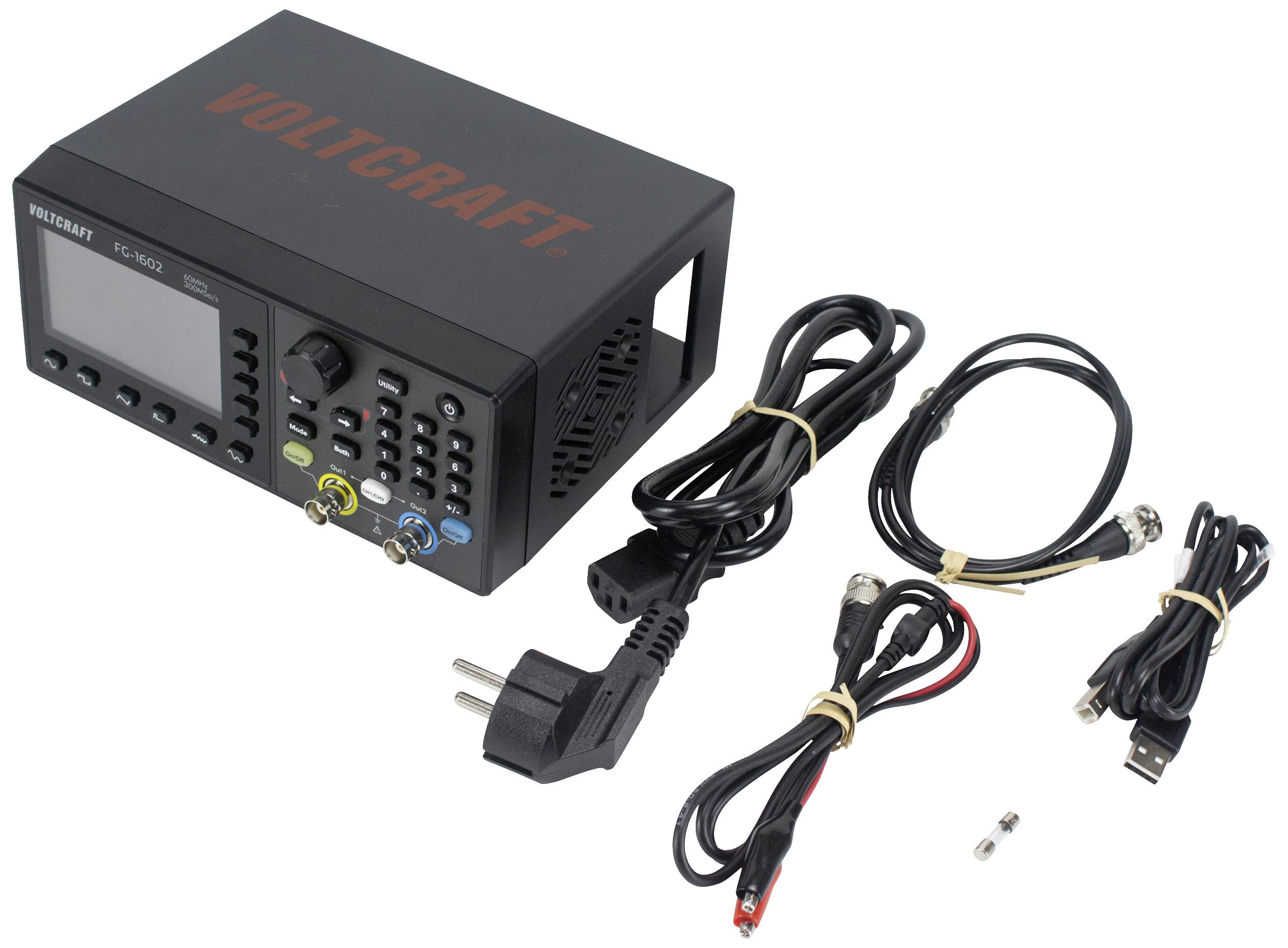

Elektronička svenamjenska jedinica regulacije napajanja s digitalnim zaslonom, okružena različitim priključnim kabelima i adapterskim utičkom.

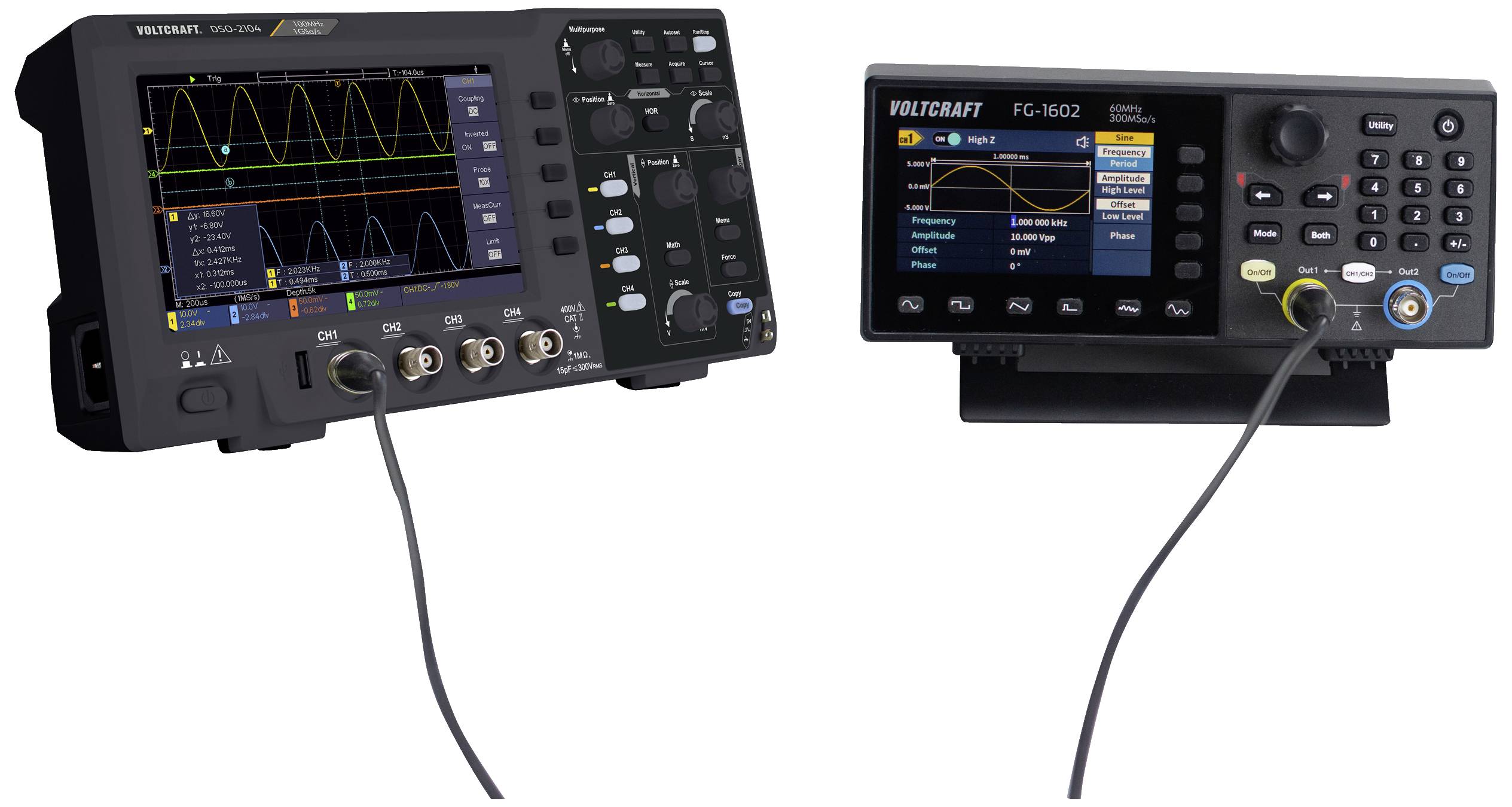

Dva elektronička uređaja s ekranima i više tipki. Lijevo osciloskop s prikazom valnog oblika, desno generator funkcija.

Osciloskopski zaslon prikazuje 3FSK modulaciju sa žutim valom i crvenim oznakama. Frekvencije: Stopa 100 Hz, HopFreq1/2: 100 Hz.

'4FSK-modulacija na osciloskopskom zaslonu. Zaslon prikazuje valove i frekvencijske postavke: Brzina, HopFreq1, HopFreq2, HopFreq3.'

Osciloskopski zaslon prikazuje sinusni val amplitude 500,0 mV i periodu od 1,00000 ms. Polje unosa „Set Value: 7,5". Jedinice: MHz, kHz, Hz.

Dijagram amplitudne modulacije: Žuta sinusna krivulja i crvena ovojnica; parametri su oblik 'Sine', frekvencija 100.000 Hz, dubina 100%.

'Osciloskopski prikaz pokazuje sinusoidni naponski signal s 0 Hz frekvencijom i amplitudom od 1.000 Vpp. ASK mod je aktiviran.'

Zaslon osciloskopa s prikazom valnog oblika. Žuta sinusna valovi između -500,0 i 500,0 mV. BPSK mod, frekvencija: 100,0000 Hz.

Zaslon osciloskopa prikazuje sinusni val trajanja 1,000000 sekundi i 1 ciklus u burst načinu rada.

'Prikaz osciloskopa u burst načinu rada: Signal amplitude 500 mV i -500 mV, trajanje 1,00000 s, N_Cycle Gate, polaritet pozitivan.'

Zaslon osciloskopa prikazuje AM-val. Glavni oblik: Sinus; Frekvencija: 100 Hz; Dubina: 100 %; Izvor: Interno.

Osciloskopski zaslon prikazuje žutu sinusnu valnu liniju i crvenu liniju. Postavke: 'Oblik: Sinus', 'Frekvencija: 100,000 Hz'.

Dijagram osciloskopa prikazuje FSK signal žutom valnom formom. Gore: 'High Z', 'FSK'. Vrijednosti: 'Stopa' 100.000 Hz, 'HopFrekvencija' 100.000 Hz.

Osciloskopski zaslon prikazuje sinusni val frekvencije 1 MHz i trajanja 100 µs. Frekvencija i vrijeme oscilacije su naglašeni.

Osciloskopski prikaz prikazuje sinusni val frekvencije 100 Hz i odstupanja od 0°. Desna strana: Postavke za oblik, frekvenciju i izvor.

Prikaz osciloskopa: Žuti sinusni val s periodom od 10,0000 ms, amplitudom od 500 mV. Postavke: Frekvencija 100 Hz, fazni pomak 0°, izvor interno.

Zaslon osciloskopa prikazuje pulsno-širinsku modulaciju (PWM) sa sinusnom valnom. Glavni parametri: Oblik - Sinusni, Frekvencija - 100 Hz, Devijacija - 0%.

Osciloskopski prikaz QPSK signala. Žuta sinusna krivulja s crvenim vrhovima. Postavke: Frekvencija 100.000 0 Hz, fazni kut 0°.

Osciloskop prikazuje sinusni val pri 100 Hz. Žuta linija ukazuje na oscilacije napona. Postavke: Oblik: Sinus, Frekvencija: 100 Hz, Dubina: 100%.

'Osciloskopski zaslon prikazuje žutu sinusnu valnu. X-os: 1 mikrosekunda, Y-os: 500 mV po podjeli. Postavke: Linearno, Vrijeme pomicanja: 1 sekunda, Početna frekvencija: 100 kHz, Završna frekvencija: 1 MHz.'

1/28

Više informacija

Tehnički list (PDF)

Dostava pon, 5.10.

67 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (315,00 € / komad)

315,00 €

sa PDV-om

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Generator funkcija FG-1602

Frekvencijski izlaz od 60MHz
Frekvencijska rezolucija od 1 µHz
2 kanala
TFT LCD zaslon od 9,14 cm (3,6 inča) (480 x 272 piksela)
Podržava SCPI
Maksimalna brzina uzorkovanja 300 MSa/s
14-bitna vertikalna rezolucija

Tehnički podaci

Vrsta proizvoda: funkcijski generator na struju

Područje frekvencije: 1 µHz - 60 MHz

Izlazni oblici signala: proizvoljno

Područje frekvencije (sinus): 1 µHz - 60 MHz

Klir faktor (sinus): 0.2 %

Područje frekvencije pravokutnik: 1 μHz - 20 MHz

Vrijeme povečavanja pravokutnika: 15 ns

Prikaz: LCD

Područje frekvencije (trokut): 1 μHz - 2 MHz

Područje frekvencije (ARB): 1 μHz - 10 MHz

: tvornički standard (vlastiti)

dim.: (Š x V) 200 mm x 92 mm

Težina: 1 kg

Broj kanala: 2-kanalni

Frekvencija (maks.): 60 MHz

Frekvencija (min.): 1 µHz

Posebne značajke: modulacija

Kategorija mjerenja: CAT II 250 V

Širina: 200 mm

Visina: 92 mm

Sučelja (Funkcijski generatori): USB 2.0 utikač-B

Napajanje: 230 v/ac

Tip: FG-1602

Ambalaža bez plastike: ambalaža bez plastike

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2616563 VOLTCRAFT FG-1602 funkcijski generator na struju 1 µHz - 60 MHz 2-kanalni proizvoljno

Upute za rad i sigurnost

Upute za rad i sigurnost 2616563 VOLTCRAFT FG-1602 funkcijski generator na struju 1 µHz - 60 MHz 2-kanalni proizvoljno

Uvjeti garancije

Uvjeti garancije 2616563 VOLTCRAFT FG-1602 funkcijski generator na struju 1 µHz - 60 MHz 2-kanalni proizvoljno

Preuzimanje datoteka

Preuzimanje datoteka 2616563 VOLTCRAFT FG-1602 funkcijski generator na struju 1 µHz - 60 MHz 2-kanalni proizvoljno

Opis

VOLTCRAFT FG-1602 generator funkcija sa 60 MHz, brzinom uzorkovanja od 300 MSa/s i 14-bitnom vertikalnom rezolucijom nudi 2 neovisna kanala. Opsežan izlaz valnih oblika pruža sinusne, pravokutne, pulsne, rampe, buku i 150 ugrađenih proizvoljnih valnih oblika.

Ovaj tekst je strojno preveden.

Izvedba

Opsežan izlaz valnog oblika: sinusni, kvadratni, pulsni, rampa, šum, plus 150 ugrađenih proizvoljnih valnih oblika
Duljina valnog oblika: 2 točke do 100 k
Valni oblik modulacije: AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM, SUM, SWEEP, BURST
Raspon brojanja frekvencija: 100mHz - 100MHz
Rezolucija brojača frekvencija: 7 znamenki
Ulaz: ulaz brojača frekvencije, ulaz vanjske modulacije, ulaz vanjskog okidača
Izlaz: sinkronizacija
Komunikacijsko sučelje: USB host, USB uređaj

Isporuka uključuje

Generator funkcija
Mrežni kabel
USB kabel
Q9 BNC kabel
BNC na krokodilski kabel
1x rezervni osigurač (250V, F1AL)
Softver + engleski priručnik na CD-u
Sigurnosno-tehnički list
Kratke upute
