Name: VOLTCRAFT DSO-5104H ručni osciloskop 100 MHz 4-kanalni 1 GSa/s 40 Mpts 14 Bit digitalni osciloskop s memorijom (ods), ru
Brand: VOLTCRAFT
SKU: 2266525
Availability: InStock

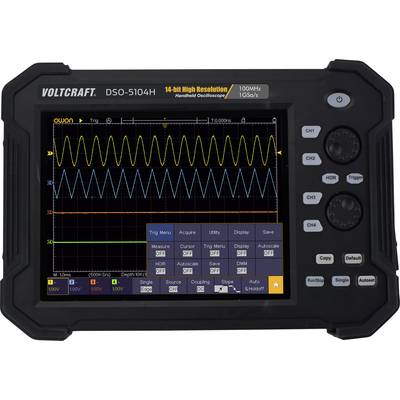

'Osciloskopski zaslon prikazuje sinusoidni val. Postavke za mjerenje i okidanje su vidljive. Uređaj je označen kao VOLTCRAFT DSO-5104H.'

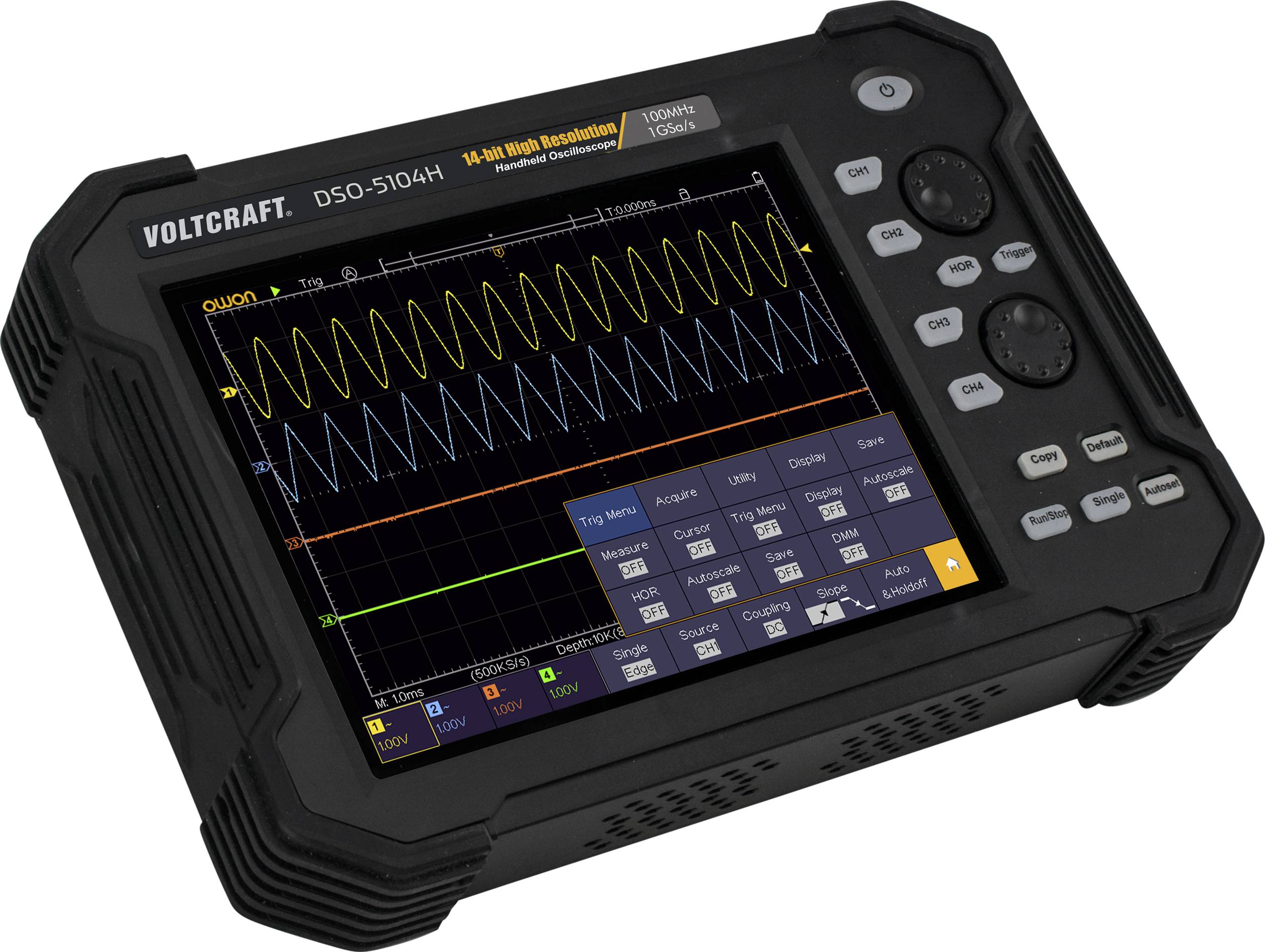

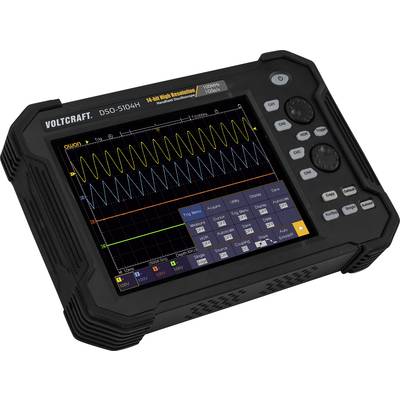

Osciloskop Voltcraft DSO-5104H s prikazanim valnim oblikom i mjernim vrijednostima na Color displeju, korišten za analizu podataka.

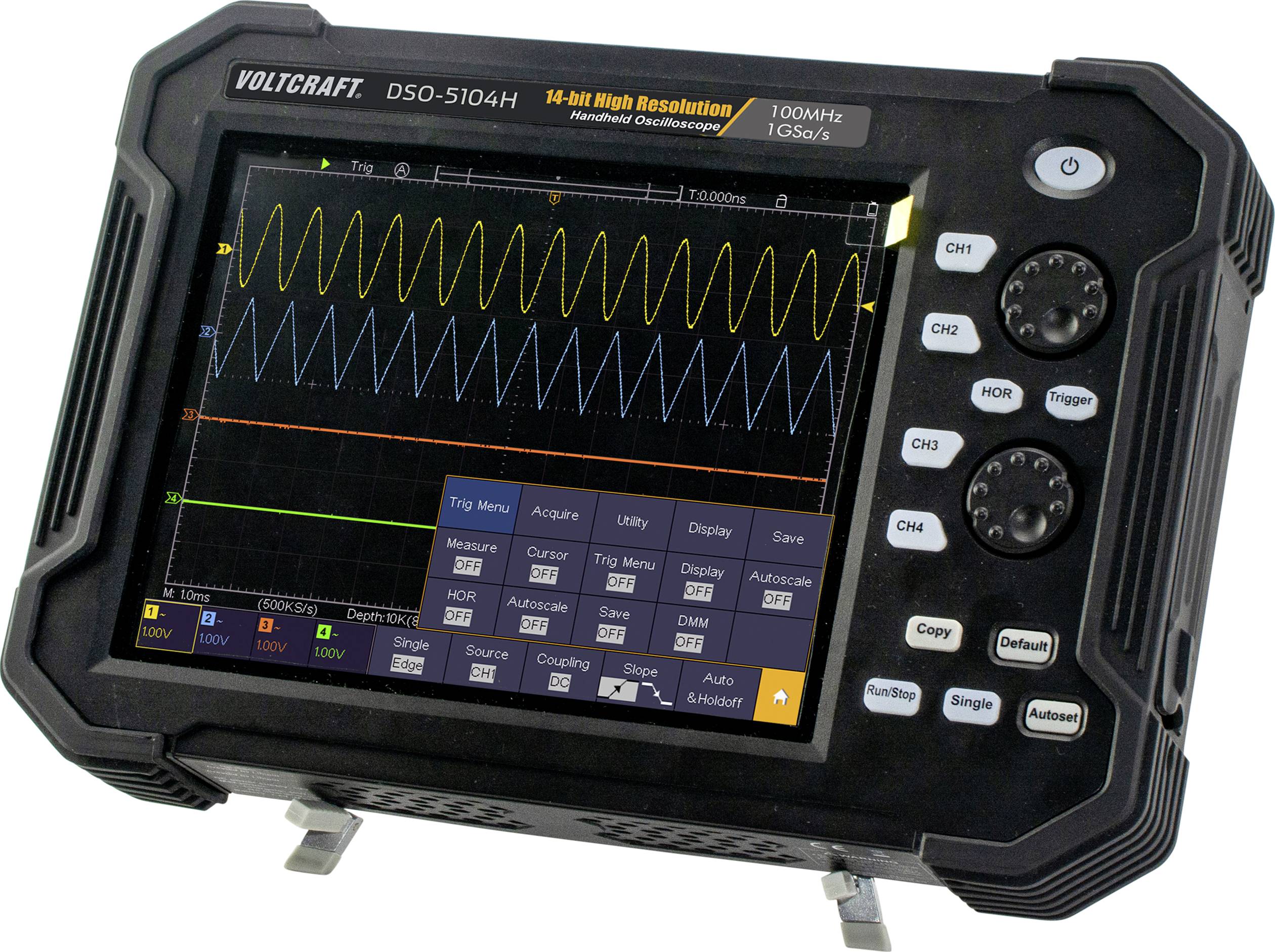

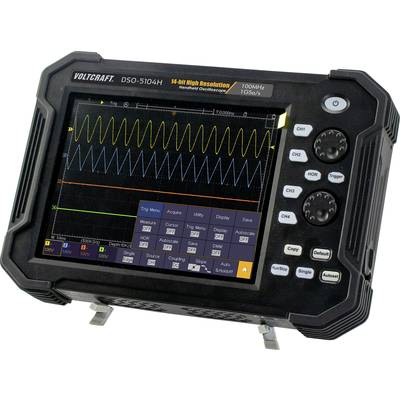

Prijenosni osciloskop prikazuje kompleksni val na zaslonu, uz različite izborne mogućnosti i tipke sa strane.

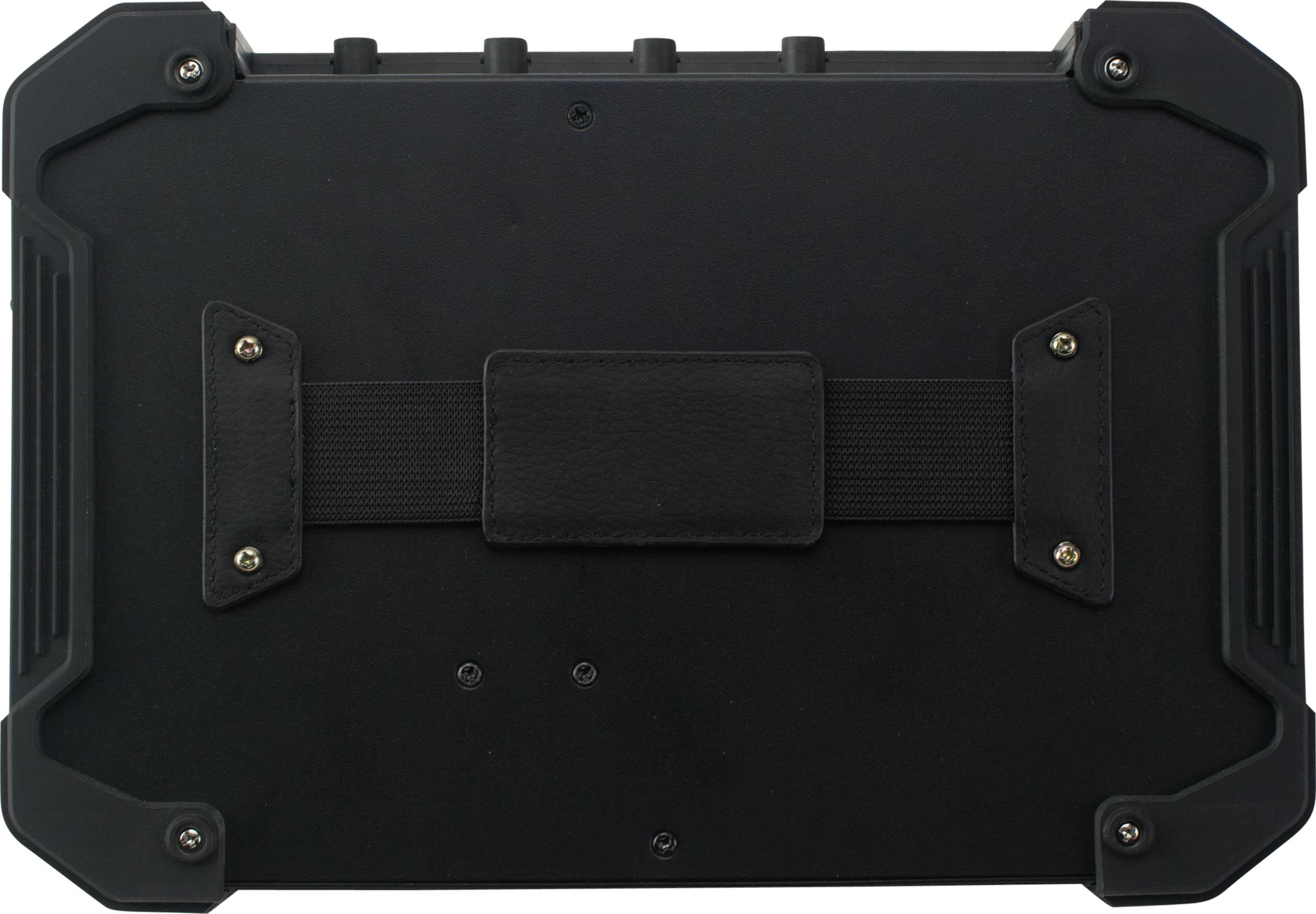

Robustan crni kofer sa pojačanim uglovima i središnjom ručkom, vjerojatno namijenjen vojnim ili industrijskim primjenama.

Stražnja strana uređaja s priključcima: Trig Out, USB uređaj, USB, Ethernet LAN, DC ulaz.

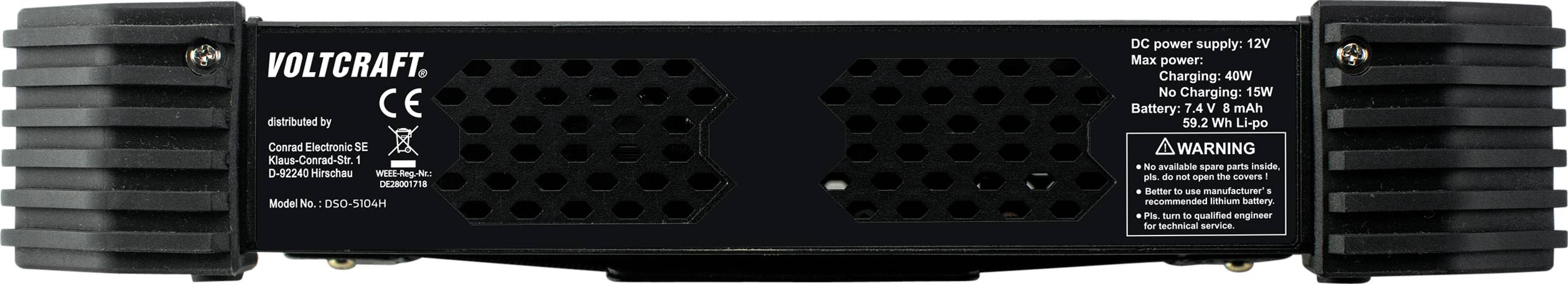

Stražnja strana Voltcraft punjača s ventilacijskim otvorima i sigurnosnim upozorenjima. Pogodan za napajanje istosmjernom strujom od 12V.

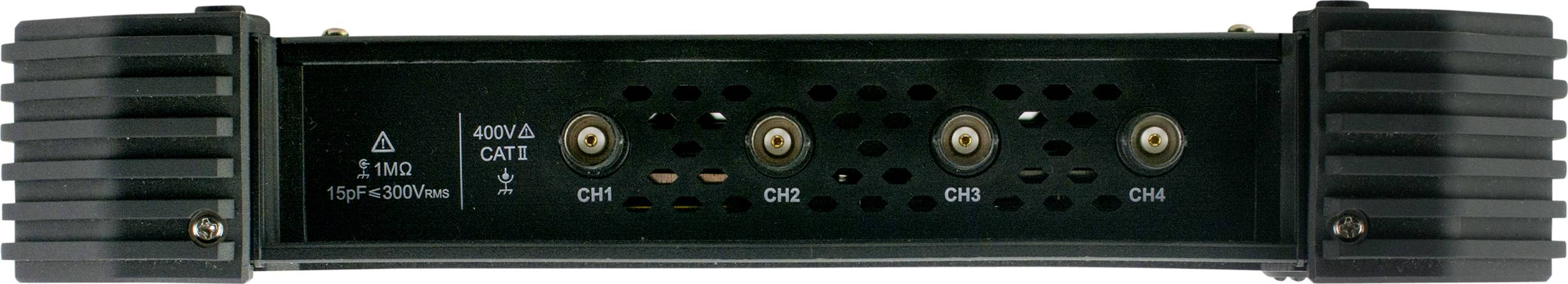

Crna elektronička naprava sa četiri priključne utičnice (CH1, CH2, CH3, CH4) i oznakom upozorenja na lijevoj strani.

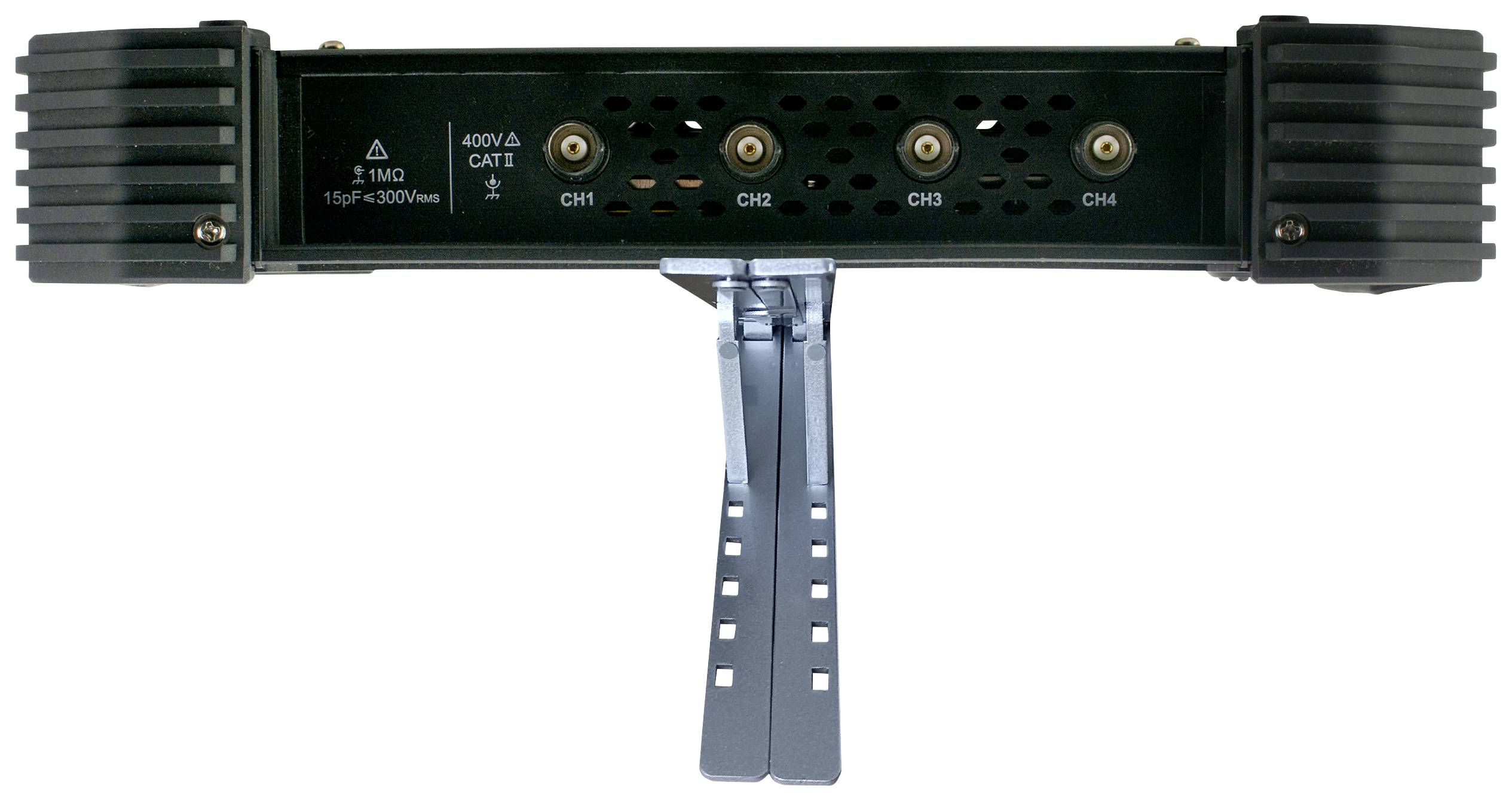

'Sklop s četiri kanala CH1 do CH4, označen s 400V CAT II i 1 MΩ.'

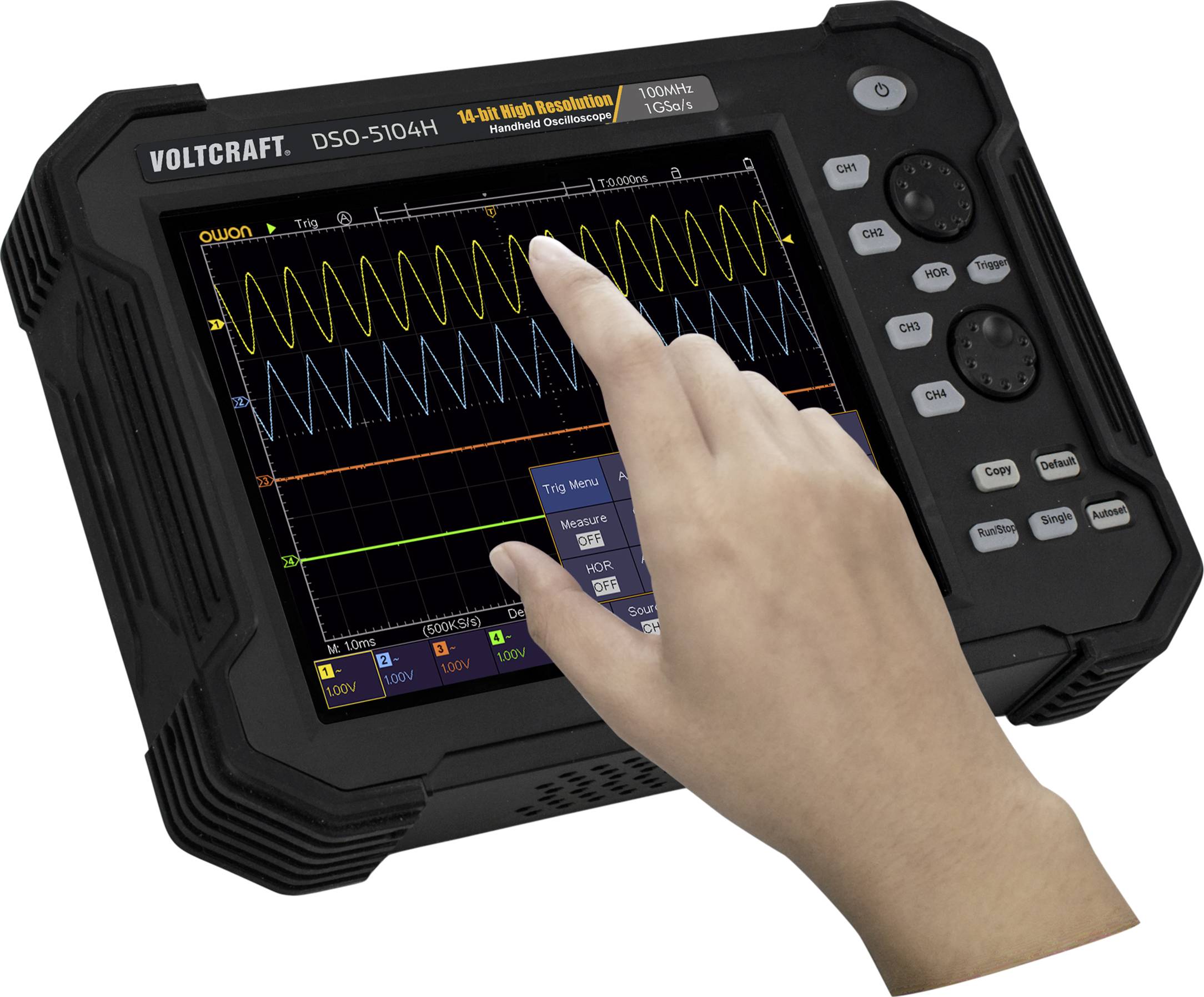

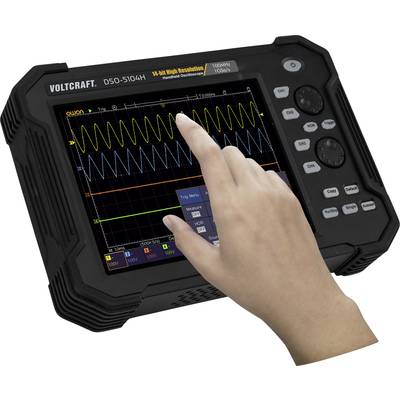

Jedna osoba rukuje prijenosnim osciloskopom, model VOLTCRAFT DSO-5104H, pomoću zaslona osjetljivog na dodir. Na zaslonu su vidljivi valovi.

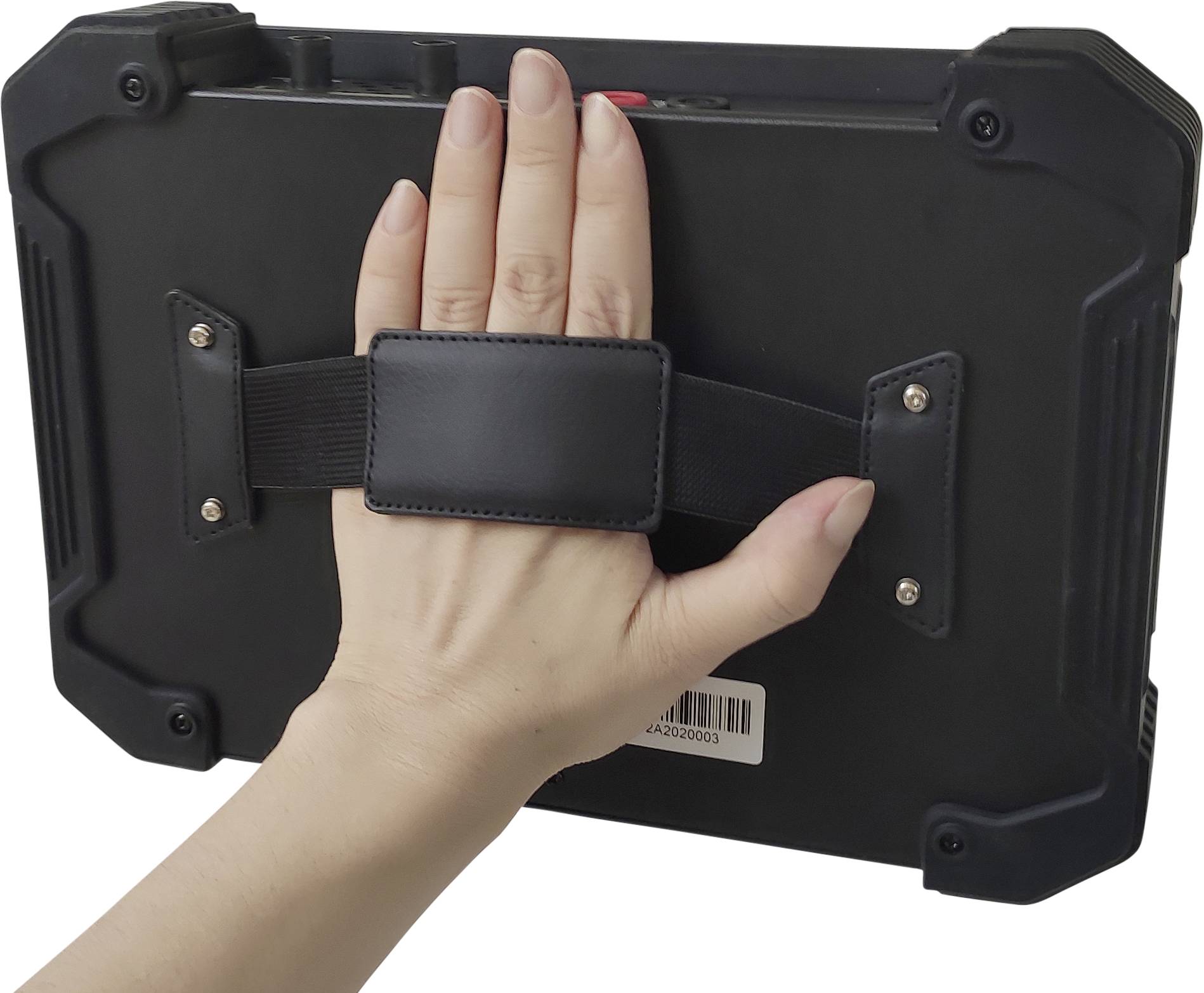

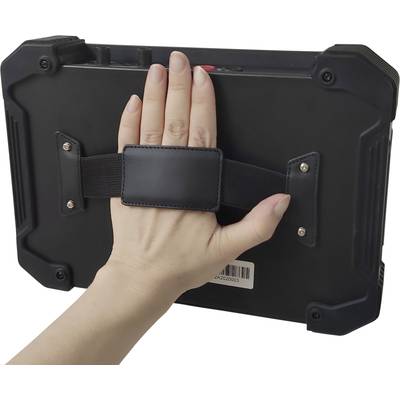

Ruka drži robusni, crni tablet s remenom na poleđini. Barkod naljepnica je vidljiva.

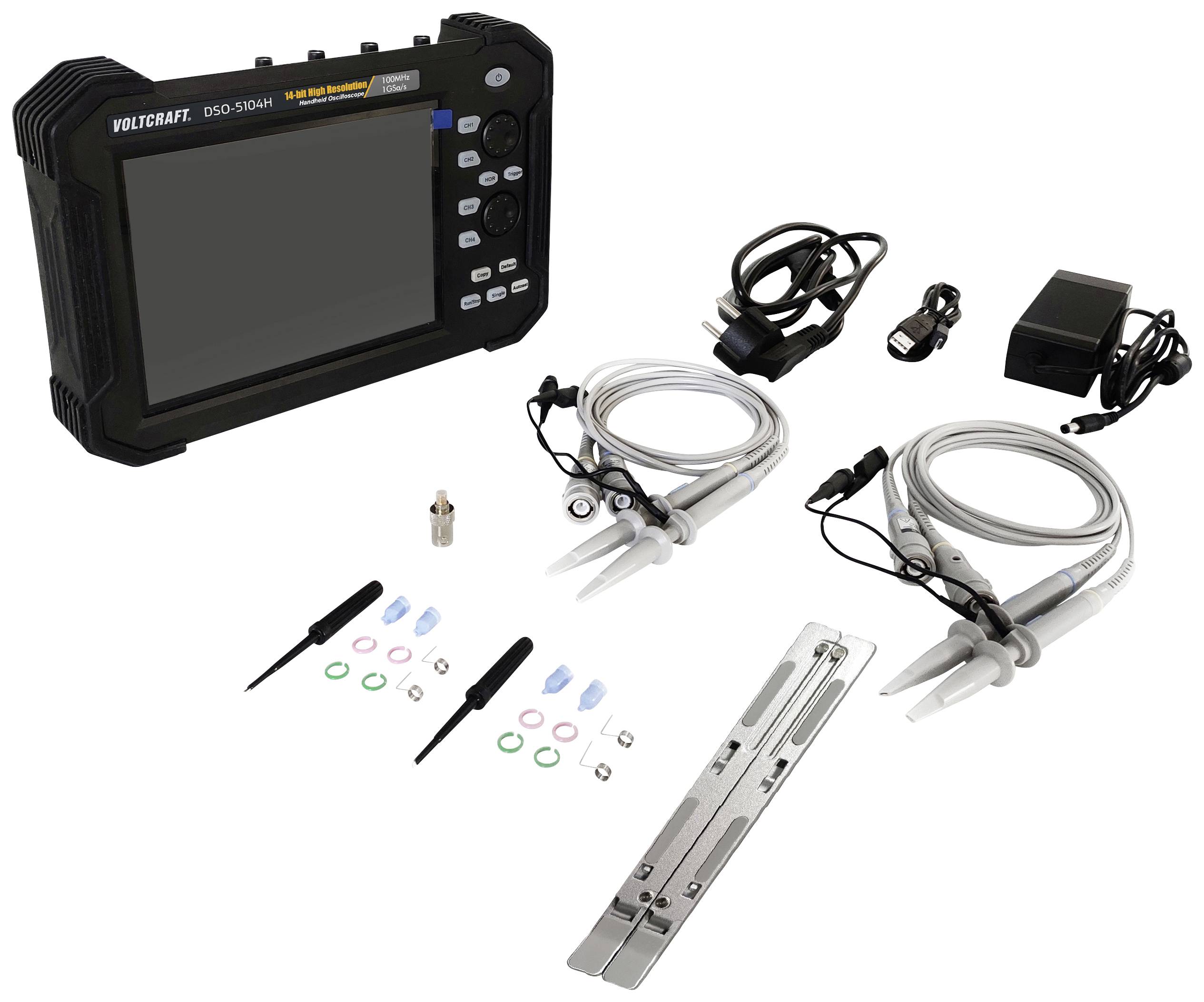

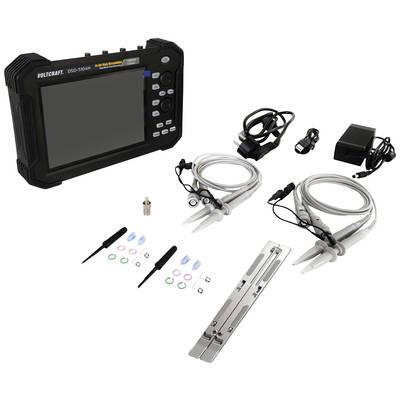

Prijenosni digitalni memorijski osciloskop s pratećom opremom: mjernim vodovima, napajanjem, kačnim pričvrsnicama i adapterima. Idealan za električna mjerenja.

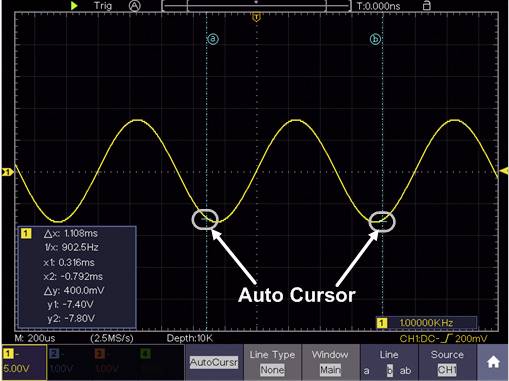

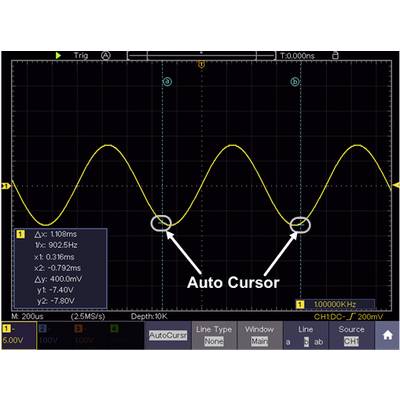

Osciloskopski prikaz pokazuje žutu sinusnu valnu. Dva 'Auto Cursor' strelice označavaju jedan ciklus. Δx: 1,108 ms, νx: 902,5 Hz.

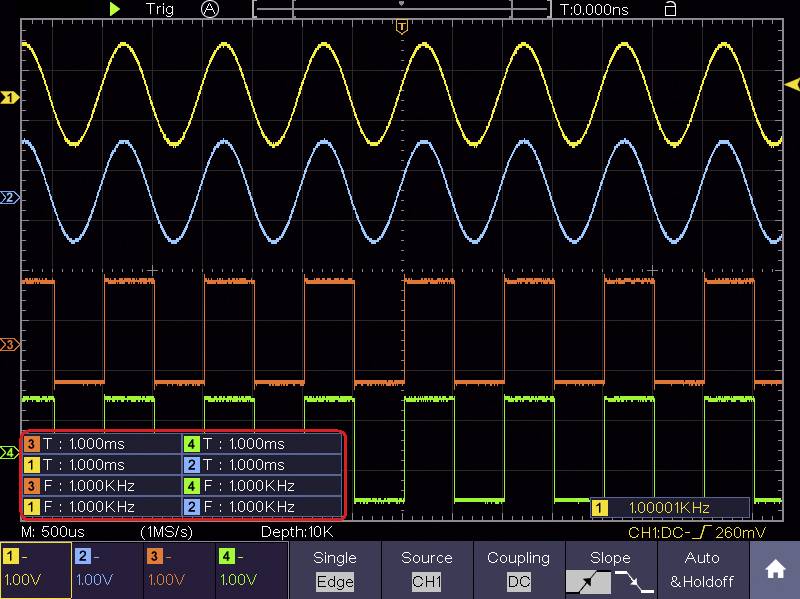

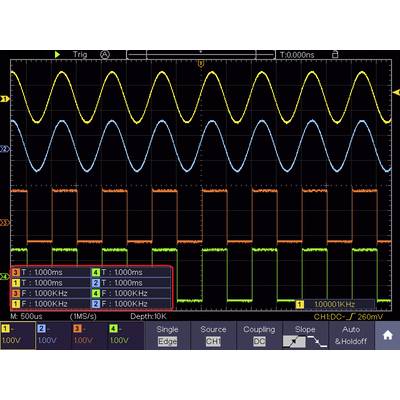

Osciloskopski zaslon sa četiri kanala (žuta, plava, narančasta, zelena) prikazuje sinusne i pravokutne valove, sve na 1 kHz, 1000 ms.

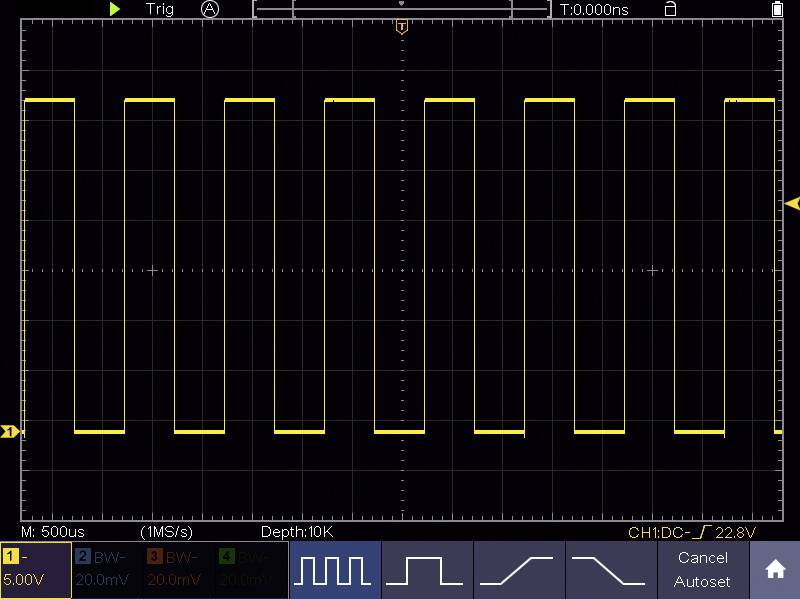

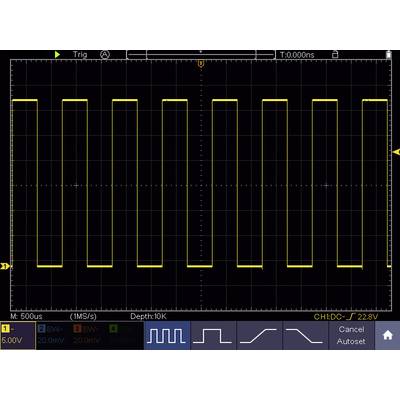

'Prikaz osciloskopa: Žuti pravokutni val konstantnog uzorka, vremenska os u mikrosekundama, naponska skala 5 volti.'

Zaslon osciloskopa prikazuje jedan žuti signalni impuls, vertikalna skala 2V/div, horizontalna 5ms/div, frekvencija 1000 kHz.

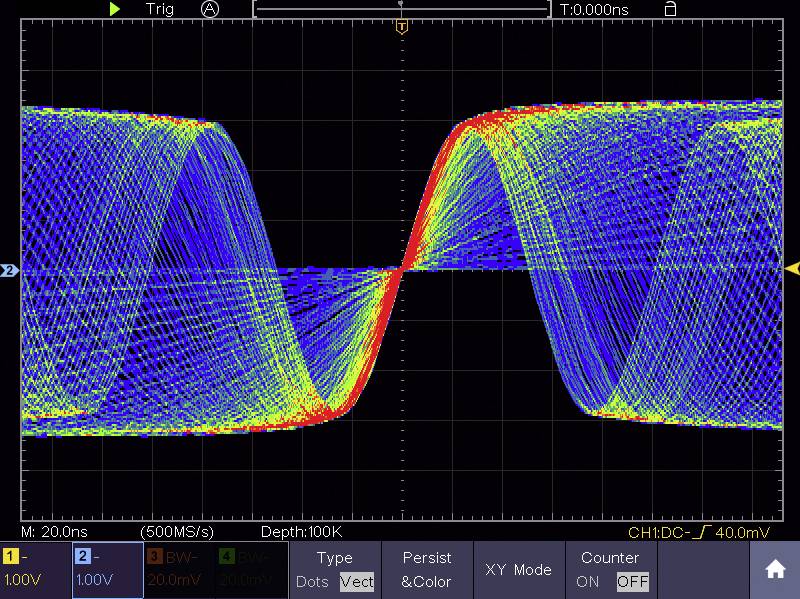

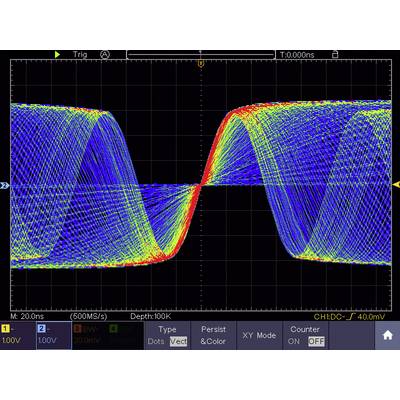

'Osciloskopski zaslon s Lissajouvom figurom u bojama duge, prikazuje fazni pomak i promjene amplitude.'

Zaslon osciloskopa prikazuje spektar frekvencija s vršnom vrijednošću od oko 1 GHz. Odabrana je prozorska opcija Blackman.

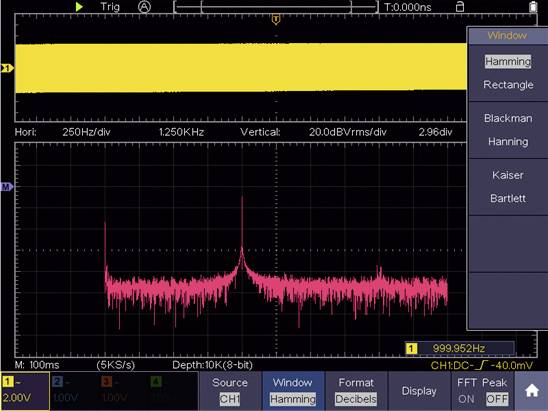

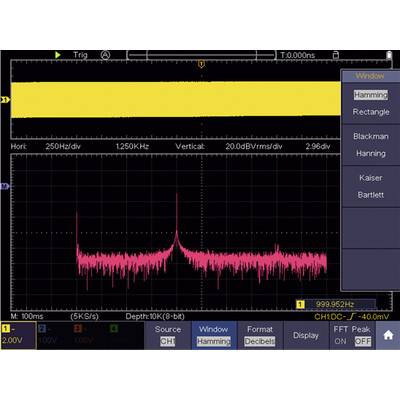

Osciloskopski prikaz pokazuje spektar frekvencija s istaknutim vrhovima oko 1 kHz. Odabrane su opcije prikaza poput 'Hamming' prozora.

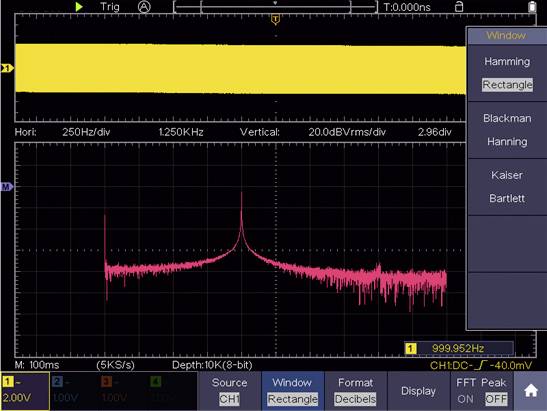

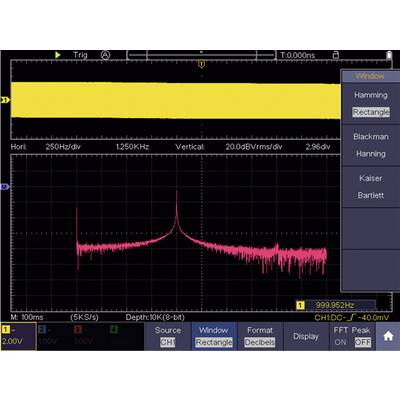

Osciloskopski zaslon gore prikazuje pravokutni signal, dolje spektar raspodjele snage s vrhuncima. Postavka: pravokutni prozor.

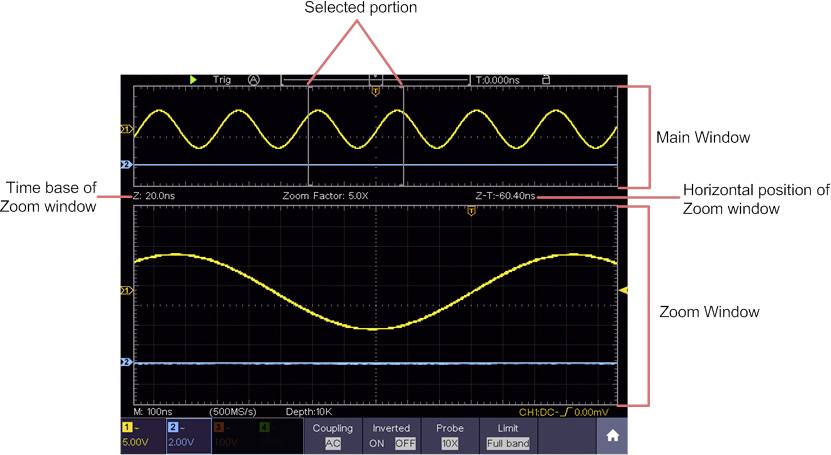

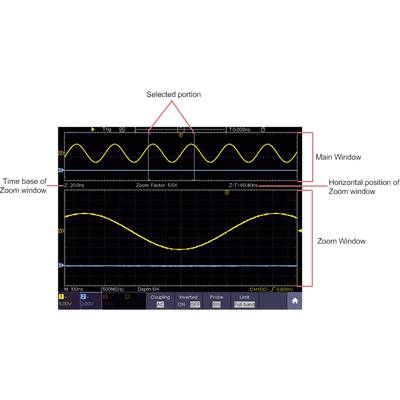

Prikaz osciloskopa s dva prozora: glavnom prozoru prikazana je valna oblika; prozor za zumiranje povećava označeni dio valne oblike.

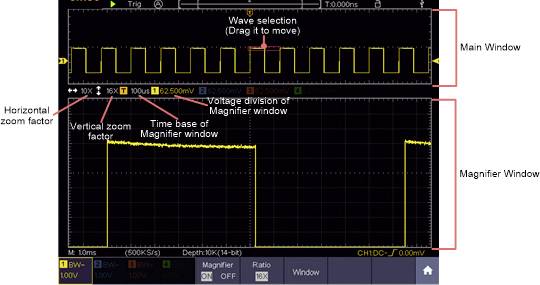

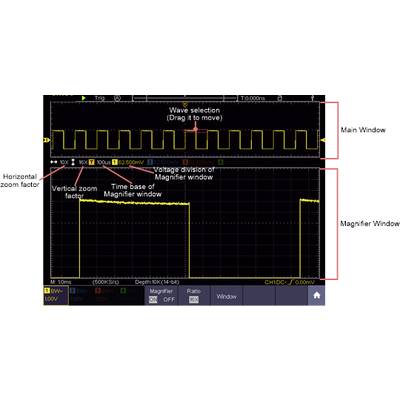

Zaslon osciloskopa s dva prozora. Glavni prozor prikazuje val; donji prozor za uvećanje prikazuje detaljan isječak. Oznake za vertikalne i horizontalne faktore povećanja.

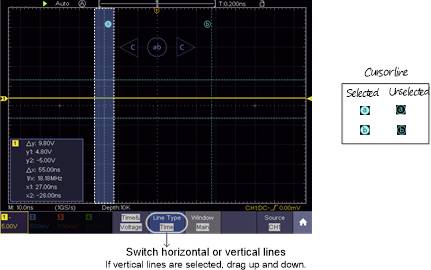

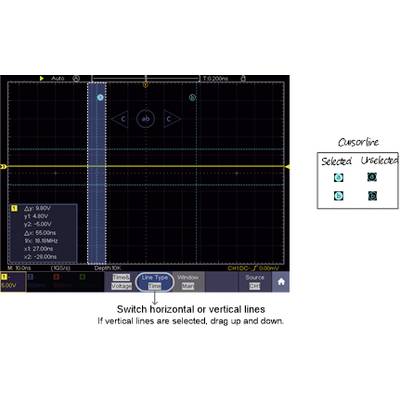

Osciloskopski zaslon prikazuje valni oblik s vertikalnim linijama, opcijama za cursor i legendom za napon (V) i vrijeme (t).

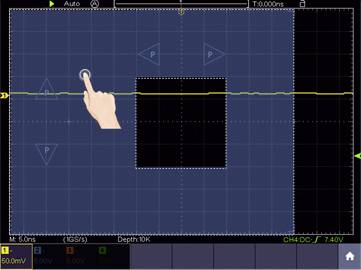

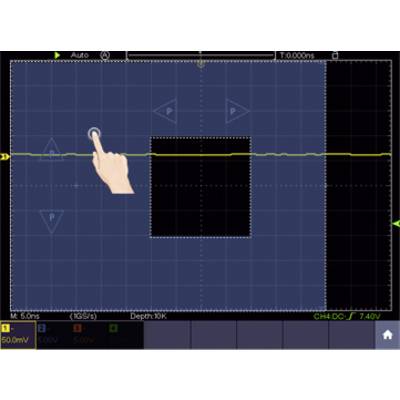

Grafičko korisničko sučelje prikazuje osciloskop s rukom koja vrši gestu na zaslonu.

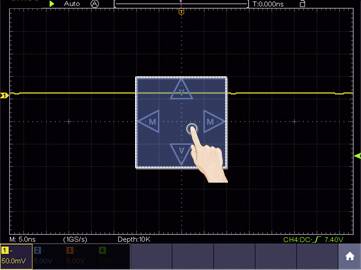

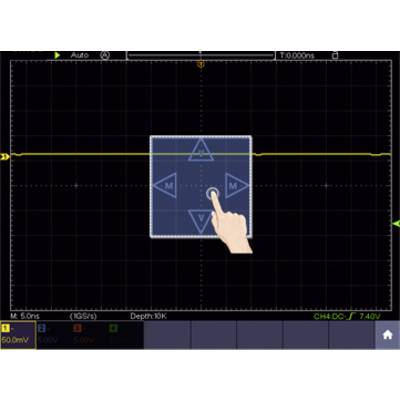

Osciloskopski zaslon sa žutom linijom valnog oblika. Ruka pokazuje na izbornik sa strelicama, vjerojatno za upravljanje prikazom.

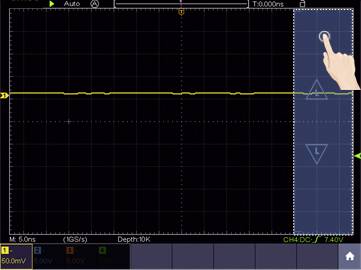

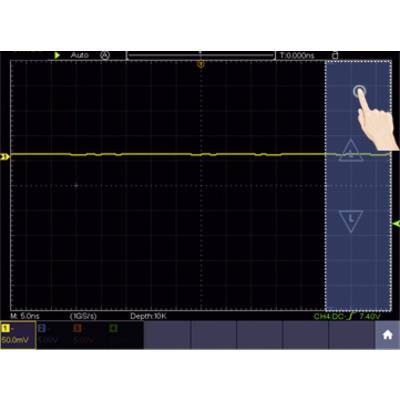

Zaslon osciloskopa prikazuje ravinski žuti val. Ruka pritišće desni rub zaslona kako bi postavila okidač.

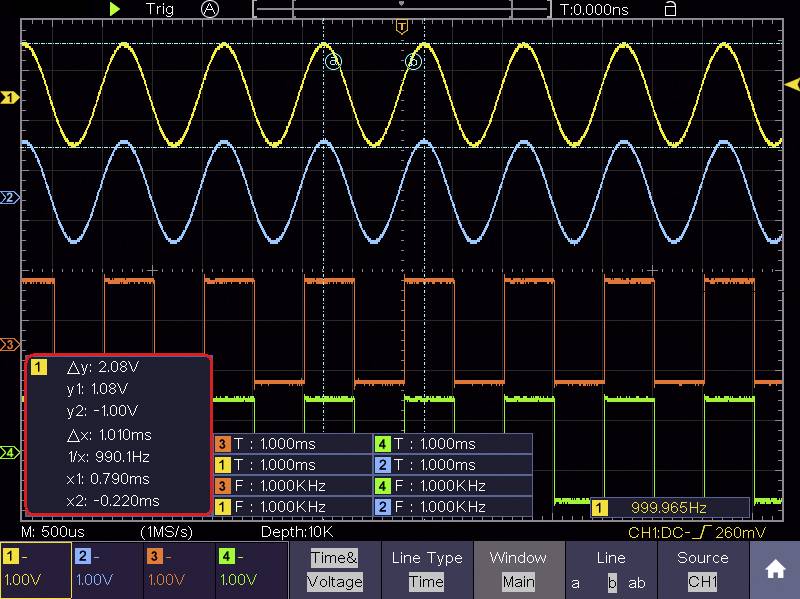

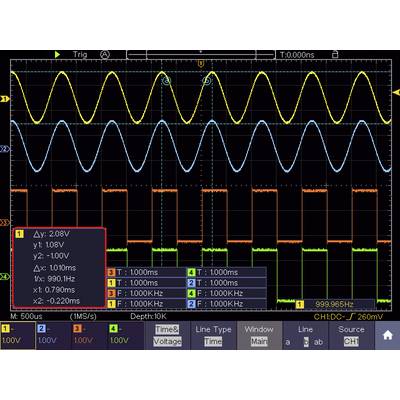

Slika osciloskopa s tri valovna oblika: žuta sinusna valovna linija, plavi val vrhova i zeleni pravokutni val. Ključna mjerenja su označena.

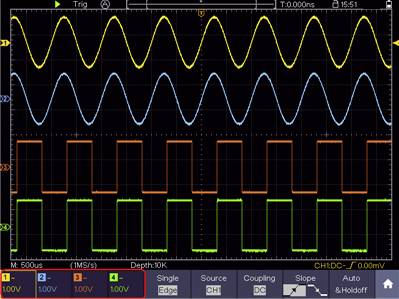

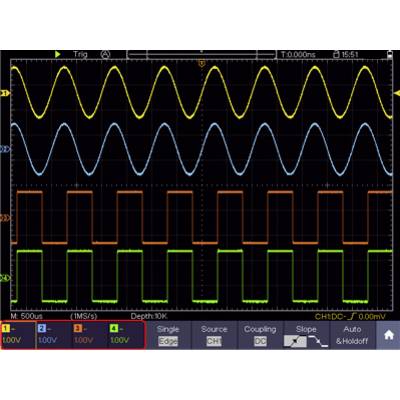

Zaslon osciloskopa s četiri valnih oblika: dvije sinusne valovi gore, jedan trokutasti val i jedan pravokutni val dolje. Svaki u drugoj boji.

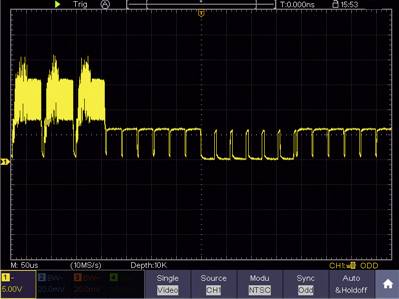

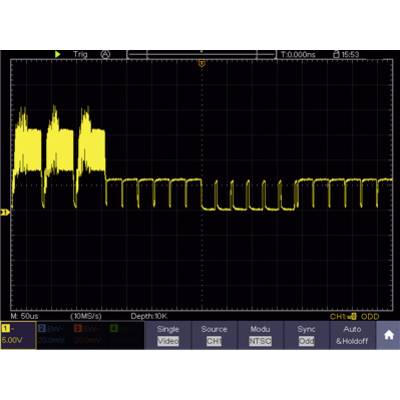

Osciloskopski zaslon prikazuje žuti valoviti signal na crnoj pozadini. Vremenska os: 0-50 mikrosekundi; napon: 0-5 volti.

1/28

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pet,30.10.

20 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (1.245,00 € / komad)

1.245,00 €

uklj. PDV

samo 72,75 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

VOLTCRAFT DSO-5104H ručni osciloskop 100 MHz 4-kanalni 1 GSa/s 40 Mpts 14 Bit digitalni osciloskop s memorijom (ods), ručni uređaj 1 St.

Širina pojasa 100MHz, 4 kanala
Brzina uzorkovanja: 1GS/s
40 minuta snimanja
8" (20,32 cm) LCD zaslon osjetljiv na dodir Rezolucija: 800 x 600 piksela
14-bitna okomita rezolucija ADC-a
Podržava SPI / I2C / RS232 / CAN dekodiranje
Brzina osvježavanja valnog oblika 45000 wfms/s

Više informacija

Tehnički podaci

Vrsta proizvoda: ručni osciloskop

Pojasna širina: 100 MHz

Razina uzorkovanja po kanalu: 1 GSa/s

Razlučivost: 14 Bit

Veličina ekrana: 8" (20.32cm)

Određene značajke osciloskopa: digitalni osciloskop s memorijom (ods)
ručni uređaj

Broj analognih ulaza maks.: 4

: tvornički standard (vlastiti)

Kategorija mjerenja: CAT II

Ulazna impendacija: 1 MΩ±2%

dim.: (D x Š x V) 270 x 48 x 191 mm

Težina: 1.7 kg

Broj digitalnih ulaza maks.: 0

Širina: 48 mm

Visina: 191 mm

Dužina: 270 mm

Sučelja: LAN
1 x USB 2.0 uređaj
1 x USB 2.0 host

Dubina memorije/kanala: 40 Mpts

Tip: DSO-5104H

Usklađenost i certifikati

Certified by EU Garan

Varijante(Sve stavke su s uklj. PDV-om)

Broj analognih ulaza maks.

Kalibriran po

Određene značajke osciloskopa

Pojasna širina

Razlučivost

VOLTCRAFT DSO-5104H ručni osciloskop 100 MHz 4-kanalni 1 GSa/s 40 Mpts 14 Bit digitalni osciloskop s memorijom (ods), ručni uređaj 1 St.

Kataloški br.:2266525

Dostava pet,30.10.

20 kom. - zaliha NjemačkaConrad Electronic

Ovaj proizvod

tvornički standard (vlastiti)

digitalni osciloskop s memorijom (ods)

100 MHz

14 Bit

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1.245,00 €^*

VOLTCRAFT DSO-5072H ručni osciloskop 70 MHz 2-kanalni 1 GSa/s 40 Mpts 8 Bit digitalni osciloskop s memorijom (ods), ručni uređaj, multimetar-funkcije 1 St.

Kataloški br.:2267610

Dostava pet,30.10.

71 kom. - zaliha NjemačkaConrad Electronic

tvornički standard (vlastiti)

digitalni osciloskop s memorijom (ods)

70 MHz

8 Bit

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

665,00 €^*

VOLTCRAFT DSO-5072H ručni osciloskop Kalibriran po (DakkS akreditirani laboratorij (dakks)) 70 MHz 2-kanalni 1 GSa/s 40 Mpts 8 Bit digitalni osciloskop s memorijom (ods), ručni uređaj, multimetar-funkcije 1 St.

Kataloški br.:2468942

Nije dostupno

Conrad Electronic

DakkS akreditirani laboratorij (dakks)

digitalni osciloskop s memorijom (ods)

70 MHz

8 Bit

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

VOLTCRAFT DSO-5072H ručni osciloskop Kalibriran po (ISO) 70 MHz 2-kanalni 1 GSa/s 40 Mpts 8 Bit digitalni osciloskop s memorijom (ods), ručni uređaj, multimetar-funkcije 1 St.

Kataloški br.:2468361

Nije dostupno

Conrad Electronic

ISO

digitalni osciloskop s memorijom (ods)

70 MHz

8 Bit

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

VOLTCRAFT DSO-5104H ručni osciloskop Kalibriran po (DakkS akreditirani laboratorij (dakks)) 100 MHz 4-kanalni 1 GSa/s 40 Mpts 14 Bit digitalni osciloskop s memorijom (ods), ručni uređaj 1 St.

Kataloški br.:2468943

Nije dostupno

Conrad Electronic

DakkS akreditirani laboratorij (dakks)

digitalni osciloskop s memorijom (ods)

100 MHz

14 Bit

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

VOLTCRAFT DSO-5104H ručni osciloskop Kalibriran po (ISO) 100 MHz 4-kanalni 1 GSa/s 40 Mpts 14 Bit digitalni osciloskop s memorijom (ods), ručni uređaj 1 St.

Kataloški br.:2468362

Nije dostupno

Conrad Electronic

ISO

digitalni osciloskop s memorijom (ods)

100 MHz

14 Bit

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

Dokumenti i preuzimanja

Upute za rad i sigurnost

Upute za rad i sigurnost 2266525 VOLTCRAFT DSO-5104H ručni osciloskop 100 MHz 4-kanalni 1 GSa/s 40 Mpts 14 Bit digitalni osciloskop s memorijom (ods), ru

Uvjeti garancije

Uvjeti garancije 2266525 VOLTCRAFT DSO-5104H ručni osciloskop 100 MHz 4-kanalni 1 GSa/s 40 Mpts 14 Bit digitalni osciloskop s memorijom (ods), ru

Preuzimanje datoteka

Preuzimanje datoteka 2266525 VOLTCRAFT DSO-5104H ručni osciloskop 100 MHz 4-kanalni 1 GSa/s 40 Mpts 14 Bit digitalni osciloskop s memorijom (ods), ru

Opis

Idealno za mobilnu primjenu!
Kompaktni digitalni Voltcraft ručni osciloskop opremljen je remenom za nošenje i stoga se može koristiti praktično i fleksibilno u različitim postavkama. Solidan voltmetar težak 1,7 kg, ima 2 kanala s propusnim opsegom od 100 MHz i može snimati mjerenja do 40 minuta. Mjerenje se odvija uz nisku pozadinsku buku, a rezultati se prikazuju na LCD zaslonu u boji osjetljivom na dodir od 8 inča (20,32 cm) rezolucije 800 x 600 piksela. Maksimalna brzina uzorkovanja osciloskopa je do 1 GS/s, a različiti ispitni vrhovi, koji su podesivi i uključeni u opseg isporuke, omogućuju fleksibilna i varijabilna mjerenja. Priložen je i USB kabel pomoću kojeg se izmjereni podaci mogu brzo prenijeti na računalo. Prikaz amplituda u stvarnom vremenu na računalu jednako je izvediv kao i nekoliko vrsta okidača i sučelja.

Ovaj tekst je strojno preveden.

Izvedba

Raspon: 100MHz
Maksimalna brzina uzorkovanja: 1 GS/s
Okomita razlučivost: maksimalno 14 bita
Trajanje snimanja: 40 minuta
Brzina ažuriranja valnog oblika: 45 000 wfms/s
Horizontalna skala: 2ns/div - 1000s/div, u koracima od 1-2-5
vrijeme uspona:< =3,5 ns
Zaslon: LCD zaslon u boji osjetljiv na dodir od 8 inča, 800 x 600 piksela
Ulazna impedancija: 1MΩ±2%, paralelno s 15pF±5pF

Isporuka uključuje

Digitalni osciloskop Mrežni kabel Napajanje USB kabel 4 x ispitne sonde 2x odvijač za kalibriranje probnih sondi BNC -SAM postolje uređaja s držačem Softver + priručnik na CD-u Vodič za brzi početak List s bilješkama o sigurnosti

Opis

Izvedba

Raspon: 100MHz
Maksimalna brzina uzorkovanja: 1 GS/s
Okomita razlučivost: maksimalno 14 bita
Trajanje snimanja: 40 minuta
Brzina ažuriranja valnog oblika: 45 000 wfms/s
Horizontalna skala: 2ns/div - 1000s/div, u koracima od 1-2-5
vrijeme uspona:< =3,5 ns
Zaslon: LCD zaslon u boji osjetljiv na dodir od 8 inča, 800 x 600 piksela
Ulazna impedancija: 1MΩ±2%, paralelno s 15pF±5pF

Isporuka uključuje

Digitalni osciloskop Mrežni kabel Napajanje USB kabel 4 x ispitne sonde 2x odvijač za kalibriranje probnih sondi BNC -SAM postolje uređaja s držačem Softver + priručnik na CD-u Vodič za brzi početak List s bilješkama o sigurnosti
