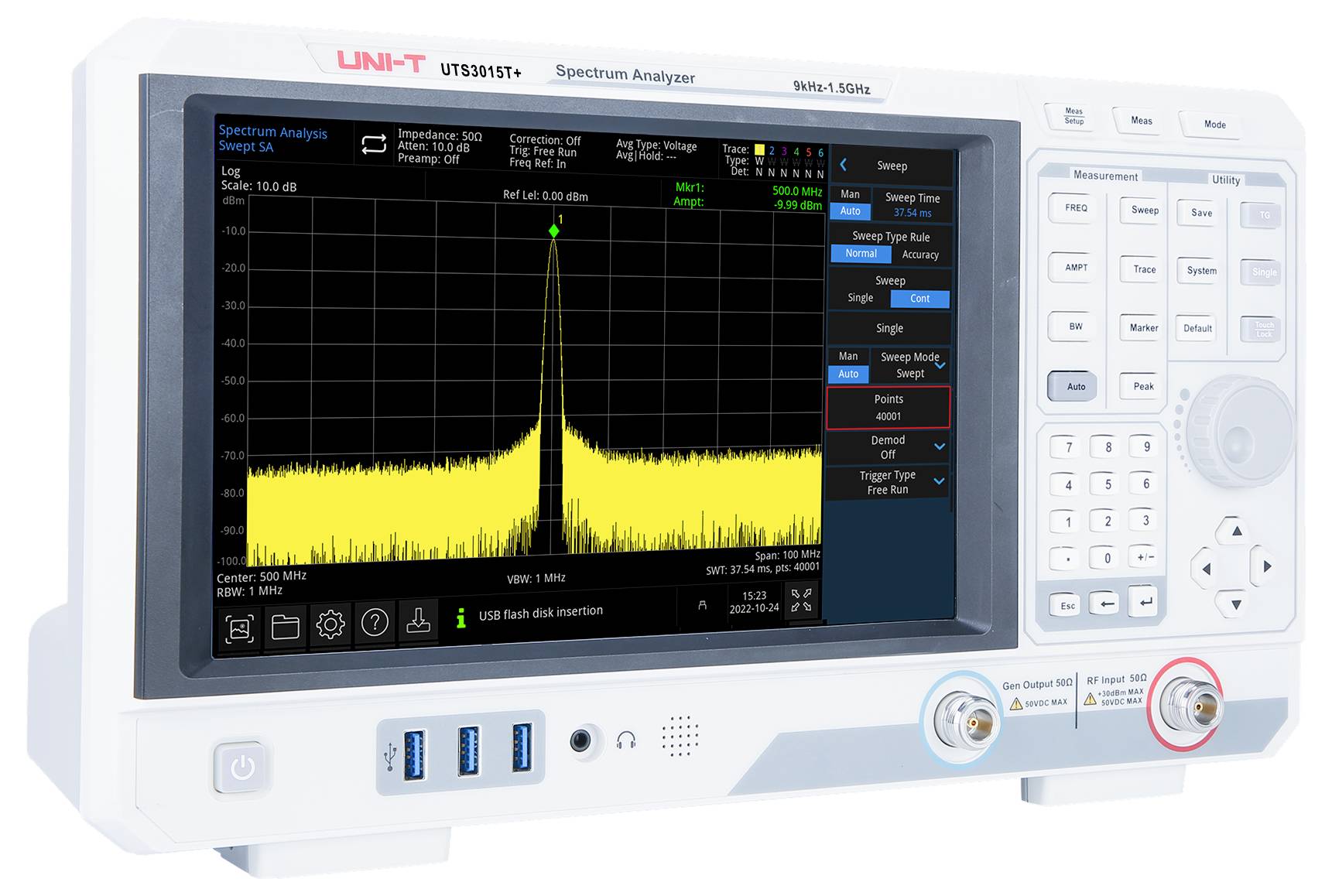

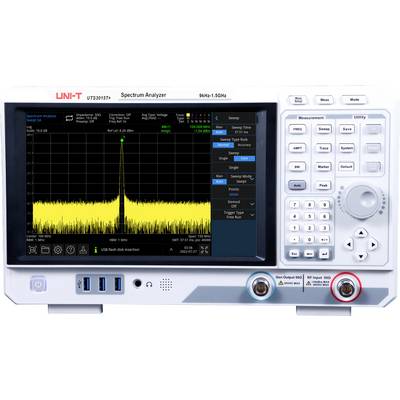

Uni-T UTS3015T+ analizator spektra 1.5 GHz generator pračenja
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
5 kom. - zaliha Njemačka
Broj
Ukupno (1.395,00 € / komad)
1.395,00 €
sa PDV-om
Dostupno još samo 5 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Uni-T UTS3015T+ analizator spektra 1.5 GHz generator pračenja
- Frekvencijski raspon: 9 kHz – 1,5 GHz
- RBW: 1 Hz – 1 MHz
- Fazni šum: –98 dBc/Hz @ 10 kHz
- DANL: –161 dBm
- Generator praćenja: Standardni
- Mjerenje refleksije: Standardno (s priborom: UT-RB60)
- Točke skeniranja: 10.001

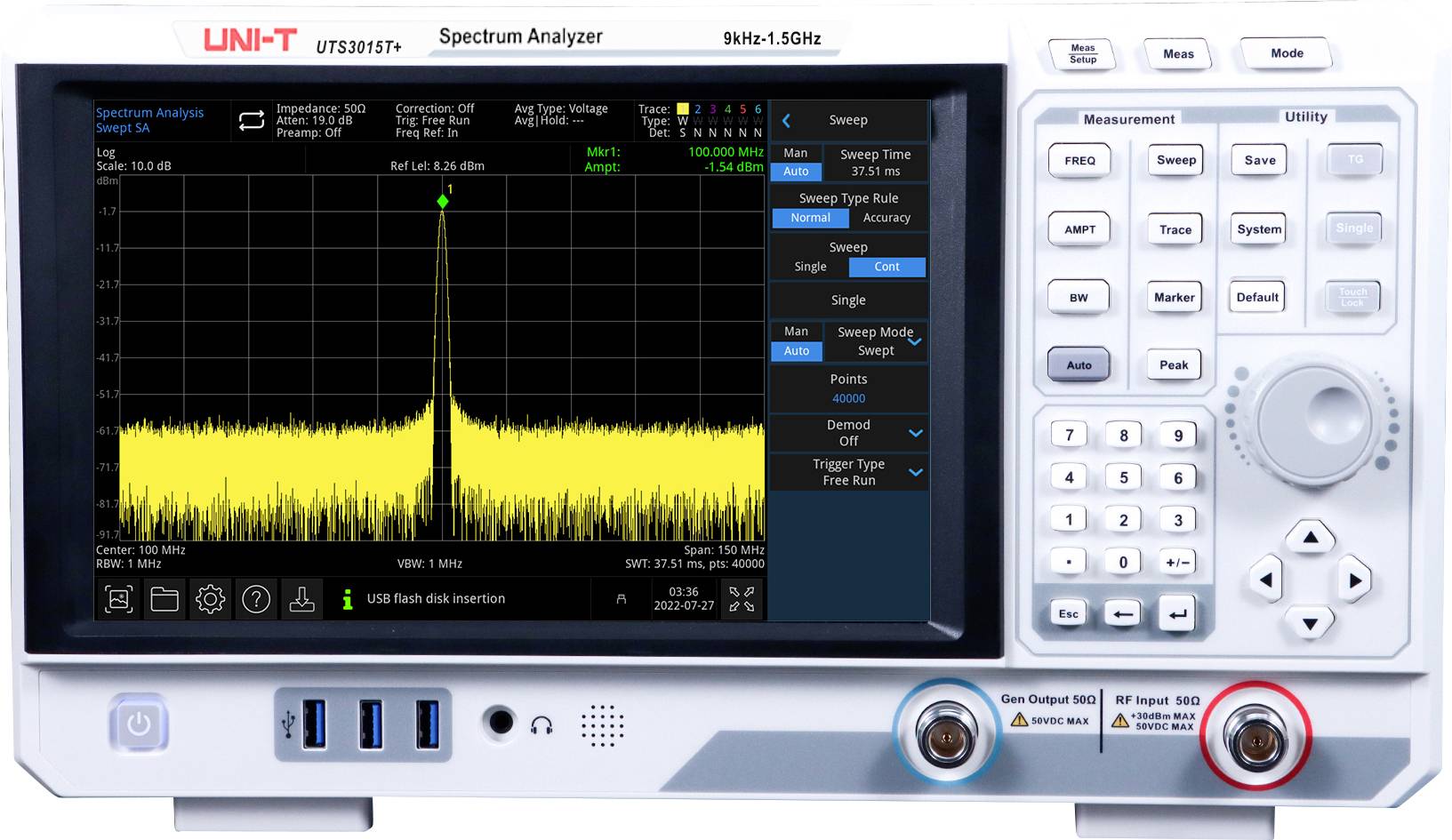

- Zaslon: 10,1-inčni TFT LCD (zaslon osjetljiv na dodir)
Tehnički podaci
- 4 trake dostupne
- Vrsta proizvoda
analizator spektra
- Pojasna širina
1.5 GHz
- Broj analognih ulaza maks.
1
- Ulazi
RF ulaz
- Izlazna razina
-100 - 30 dBm
- dim.
(Š x V) 378 mm x 218 mm
- Težina
4.55 kg
- Broj digitalnih ulaza maks.
1
- Određene značajke osciloskopa
generator pračenja
- Širina
378 mm
- Visina
218 mm

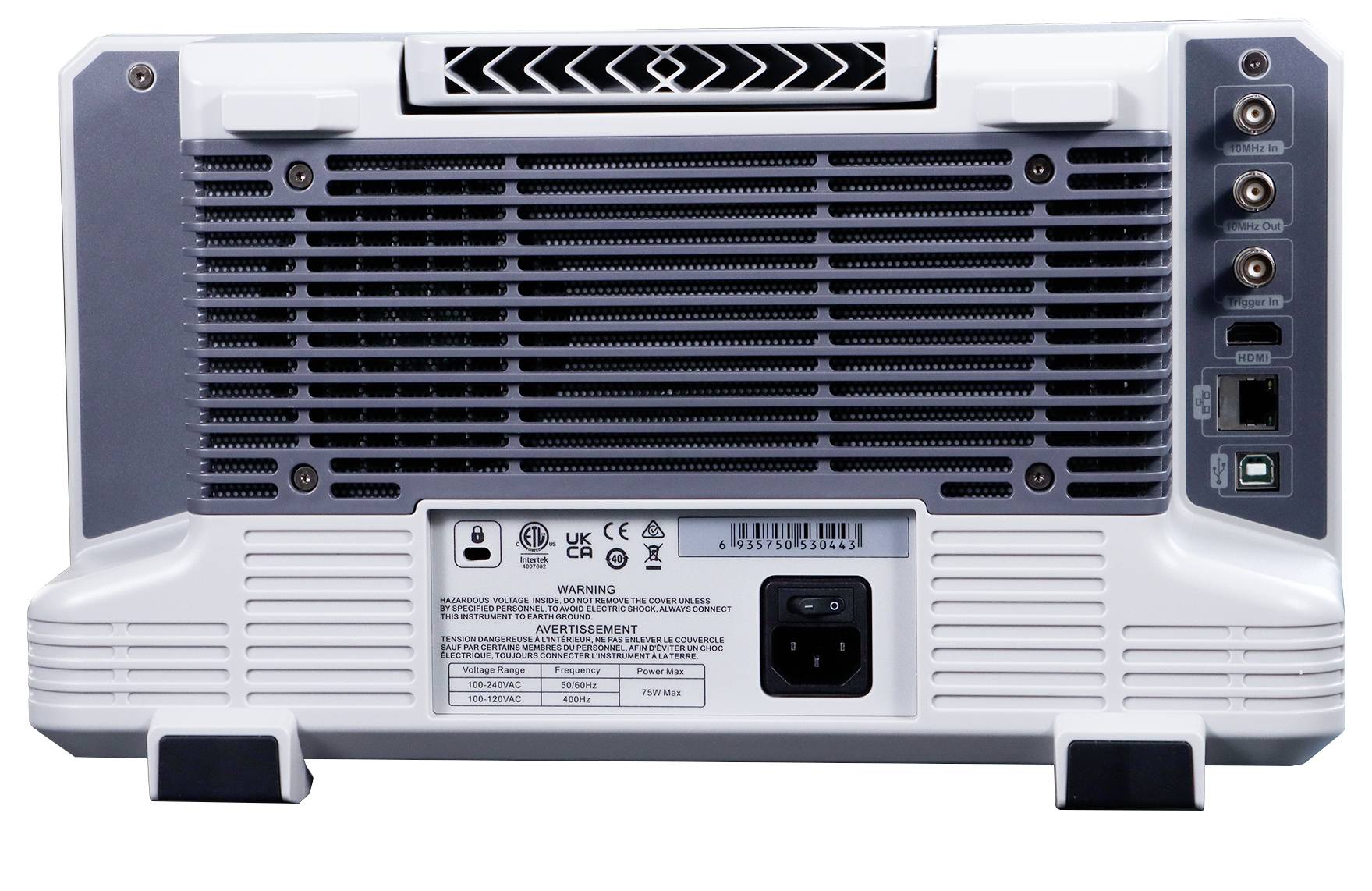

- Sučelja
USB 3.1 utikač C
USB domaćin
LAN
HDMI
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3532378 Uni-T UTS3015T+ analizator spektra 1.5 GHz generator pračenja
Upute za rad i sigurnost
Upute za rad i sigurnost 3532378 Uni-T UTS3015T+ analizator spektra 1.5 GHz generator pračenja
Upute za rad i sigurnost 3532378 Uni-T UTS3015T+ analizator spektra 1.5 GHz generator pračenja
Upute za rad i sigurnost 3532378 Uni-T UTS3015T+ analizator spektra 1.5 GHz generator pračenja
Opis

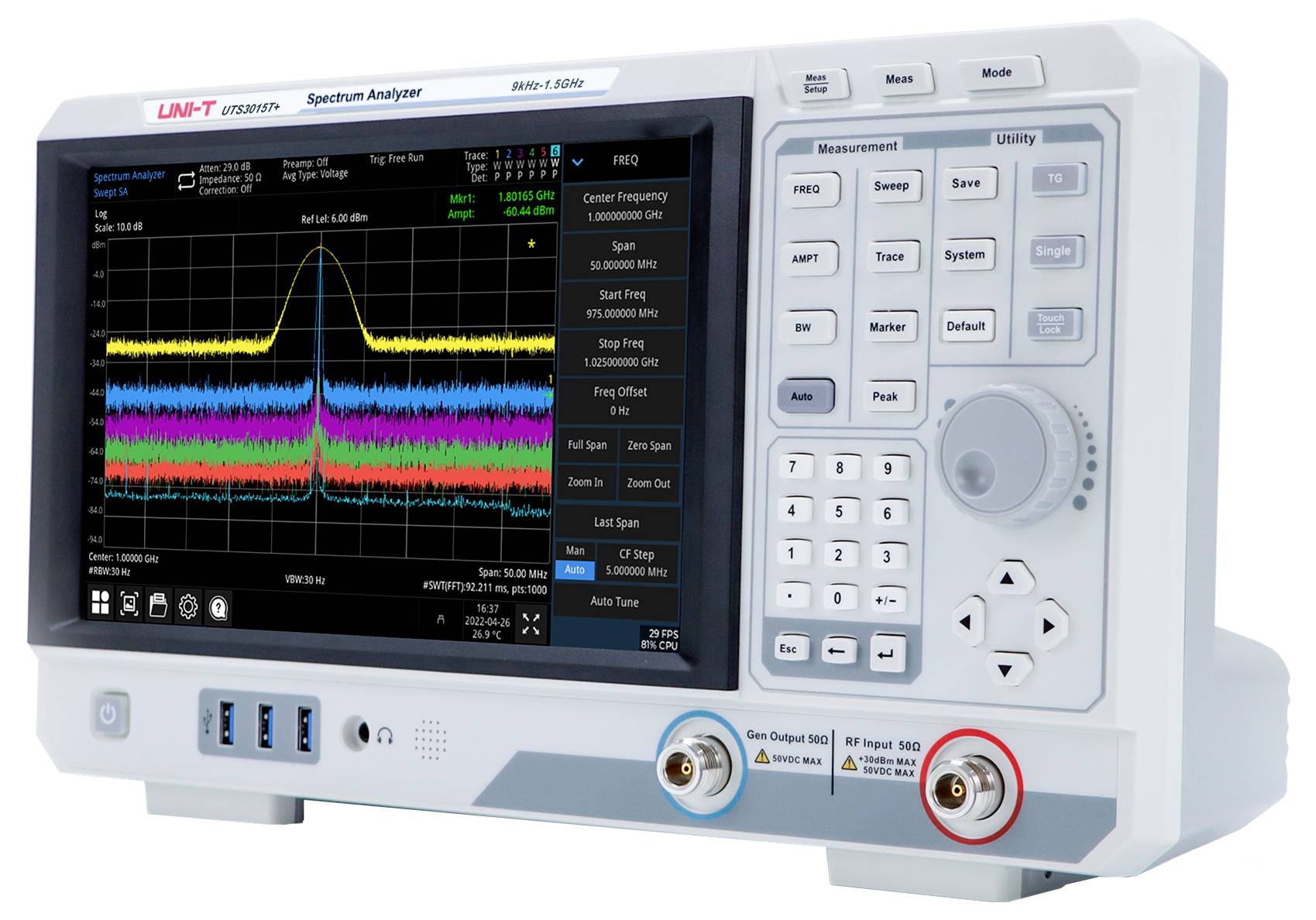

UTS3015T+ je svestrani analizator spektra s frekvencijskim rasponom od 9 kHz do 1,5 GHz. Opremljen digitalnom međufrekvencijskom (IF) tehnologijom i visokom rezolucijom mjerenja s do 10 001 mjernom točkom, nudi precizne analize frekvencijske domene za razvoj, proizvodnju i obrazovanje. Zahvaljujući kapacitivnom zaslonu osjetljivom na dodir od 10,1 inča, izvrsnoj osjetljivosti do -161 dBm DANL-a i opsežnim funkcijama analize, UTS3015T+ idealan je za zadatke poput EMC predtestova, funkcionalnih i završnih testova u proizvodnji elektronike, kao i za RF obuku i mjerenja bežične komunikacije.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Raspon mjerenja frekvencije: 9 kHz do 1,5 GHz (ovisno o modelu)
- Razina šuma zaslona (DANL) do -161 dBm (tipično)
- Fazni šum: manje od –98 dBc/Hz pri 10 kHz pomaku (tipično)
- Točnost amplitude: manja od 0,7 dB
- Točke skeniranja: do 10.001
- RBW (min.): 1 Hz
- 10,1-inčni kapacitivni HD zaslon osjetljiv na dodir (1280 × 800)
- USB i LAN sučelja, podrška za SCPI protokol
- Izlaz generatora za praćenje (standardno)
- Proširene funkcije mjerenja jednim gumbom (opcionalno)
- Prethodno ispitivanje EMI-ja (opcionalno)
- Analiza analogne demodulacije (opcionalno)
Isporuka uključuje
- 1x UTS3015T+ (analizator spektra, 9 kHz - 1,5 GHz)
- 1x kabel za napajanje
- 1x USB 2.0 kabel za pisač, 1,5 m, USB AB
- 1x sredstvo protiv zamagljivanja, 3 g
- 1 x certifikat kalibracije
- 1x Sigurnosne upute (višejezične)
- 1x Vodič za brzi početak (engleski)
Napomene
Dodatna proširenja
UTS1000-EMI: Softver za elektromagnetske smetnje
UTS1000-AMK: Proširene mjerne funkcije
UTS1000-AMA: Opcija za mjerenje analogne demodulacije
Ostali modeli
UTS3084T+ – Analizator spektra s frekvencijskim rasponom od 9 kHz do 8,4 GHz, 1 Hz do 3 MHz RBW, izvrsnim faznim šumom od –98 dBc/Hz @10 kHz, osjetljivošću do –161 dBm i 10,1-inčnim kapacitivnim zaslonom osjetljivim na dodir.
UTS3036T+ – Analizator spektra s frekvencijskim rasponom od 9 kHz do 3,6 GHz, 1 Hz do 3 MHz RBW, faznim šumom od –98 dBc/Hz pri 10 kHz, osjetljivošću od –161 dBm i 10,1-inčnim kapacitivnim TFT zaslonom osjetljivim na dodir.
UTS3032T+ – Analizator spektra s frekvencijskim rasponom od 9 kHz do 3,2 GHz, 1 Hz do 1 MHz RBW, faznim šumom od –98 dBc/Hz pri 10 kHz, osjetljivošću od –161 dBm i velikim 10,1-inčnim kapacitivnim zaslonom osjetljivim na dodir.
