Uni-T MSO3034X digitalni osciloskop 350 MHz 5 GSa/s 500 Mpts mješoviti signal (mso) 1 St.

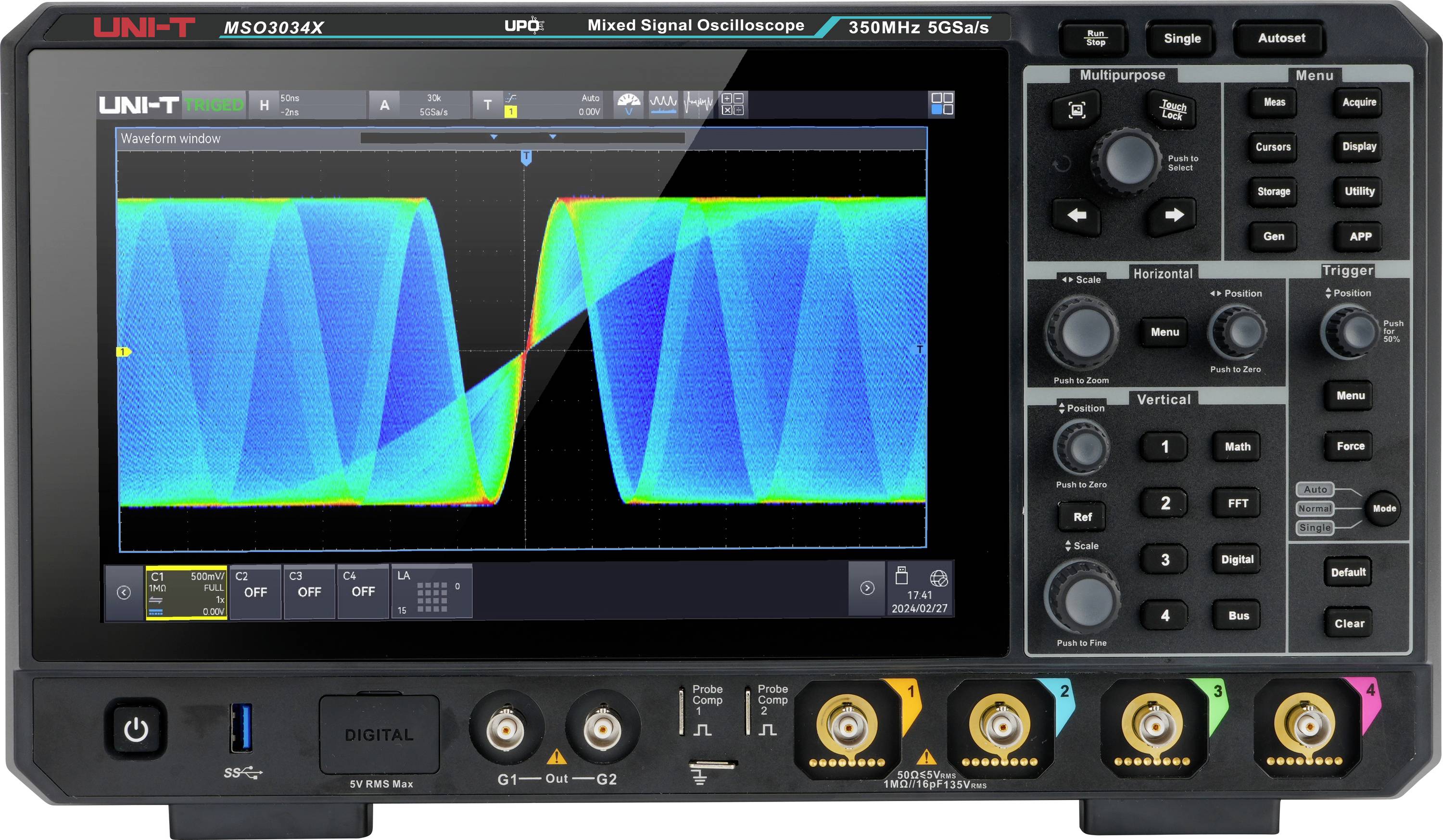

Mješoviti signalni osciloskop prikazuje val na zaslonu. Postoji mnogo upravljačkih elemenata za različite mjerne funkcije.

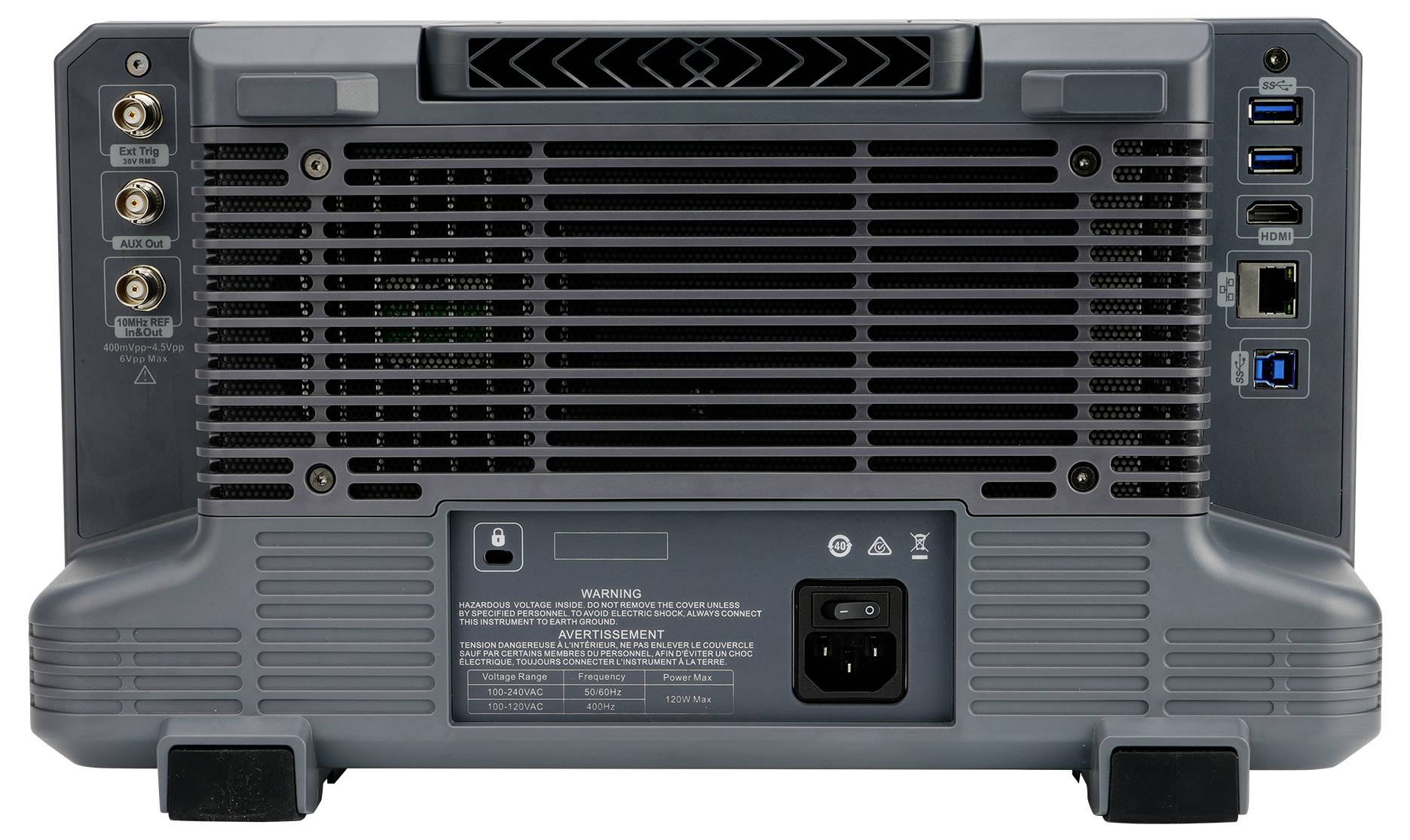

Stražnja strana elektroničkog uređaja s različitim priključcima i ventilacijskim rešetkama. Sadrži USB portove, Ethernet i električni priključak.

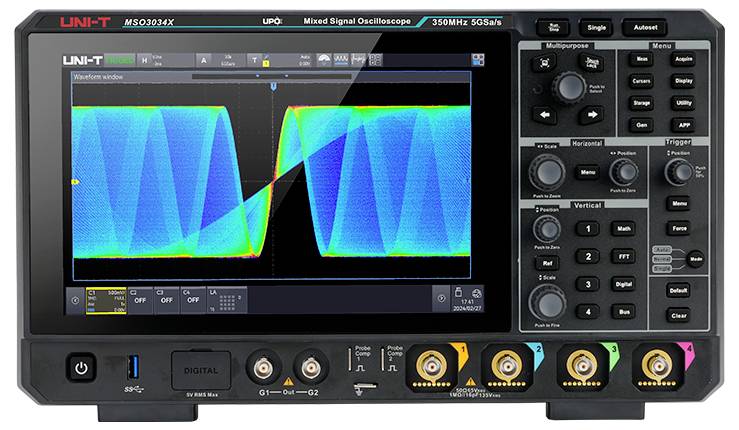

Digitalni osciloskop prikazuje obojene signalne valove na crnom zaslonu, okružen gumbima i priključcima za analizu električnih signala.

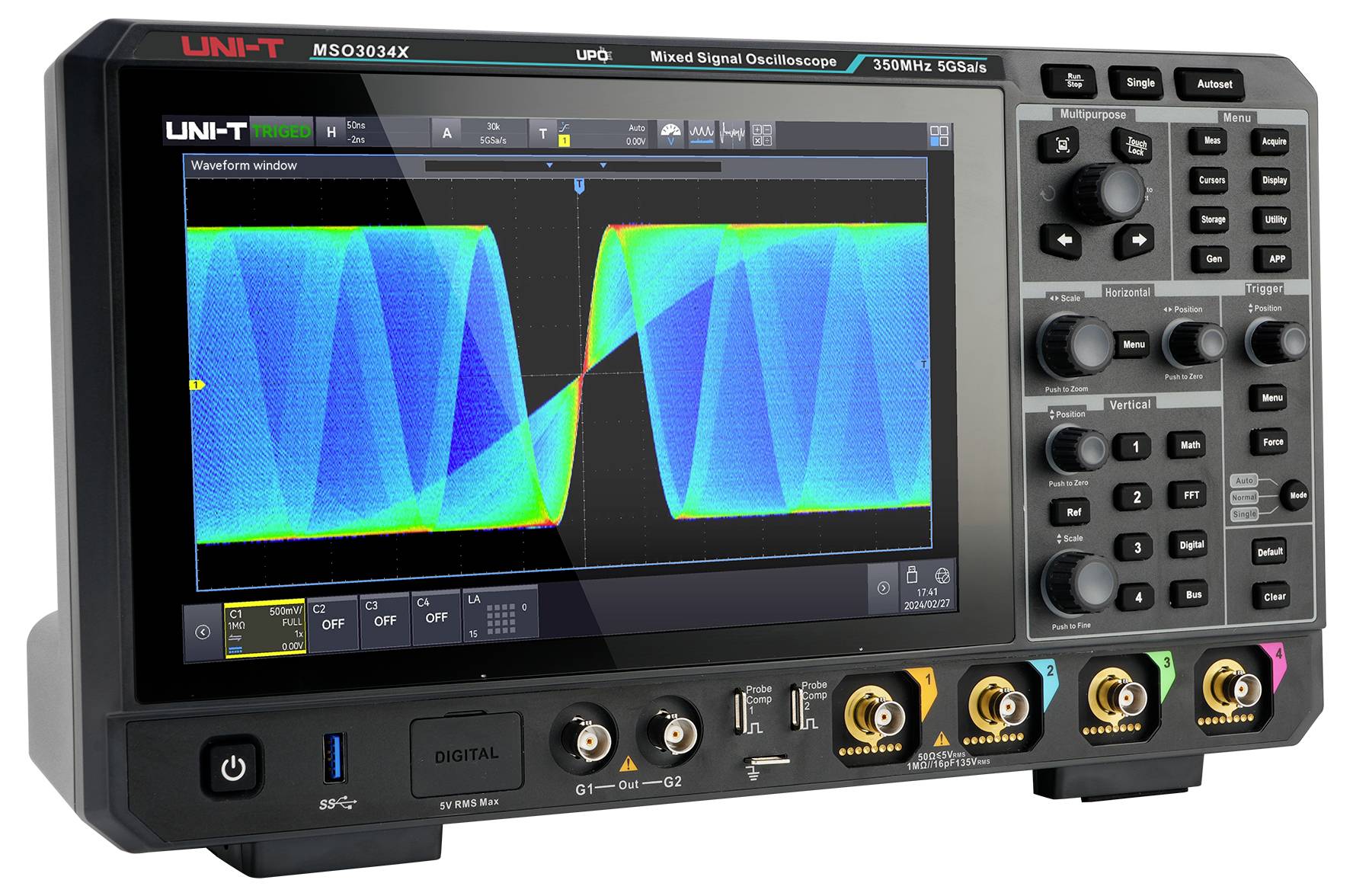

Osciloskop prikazuje sinusne valove različitih amplituda na obojenom zaslonu. Upravljački prekidači nalaze se desno.

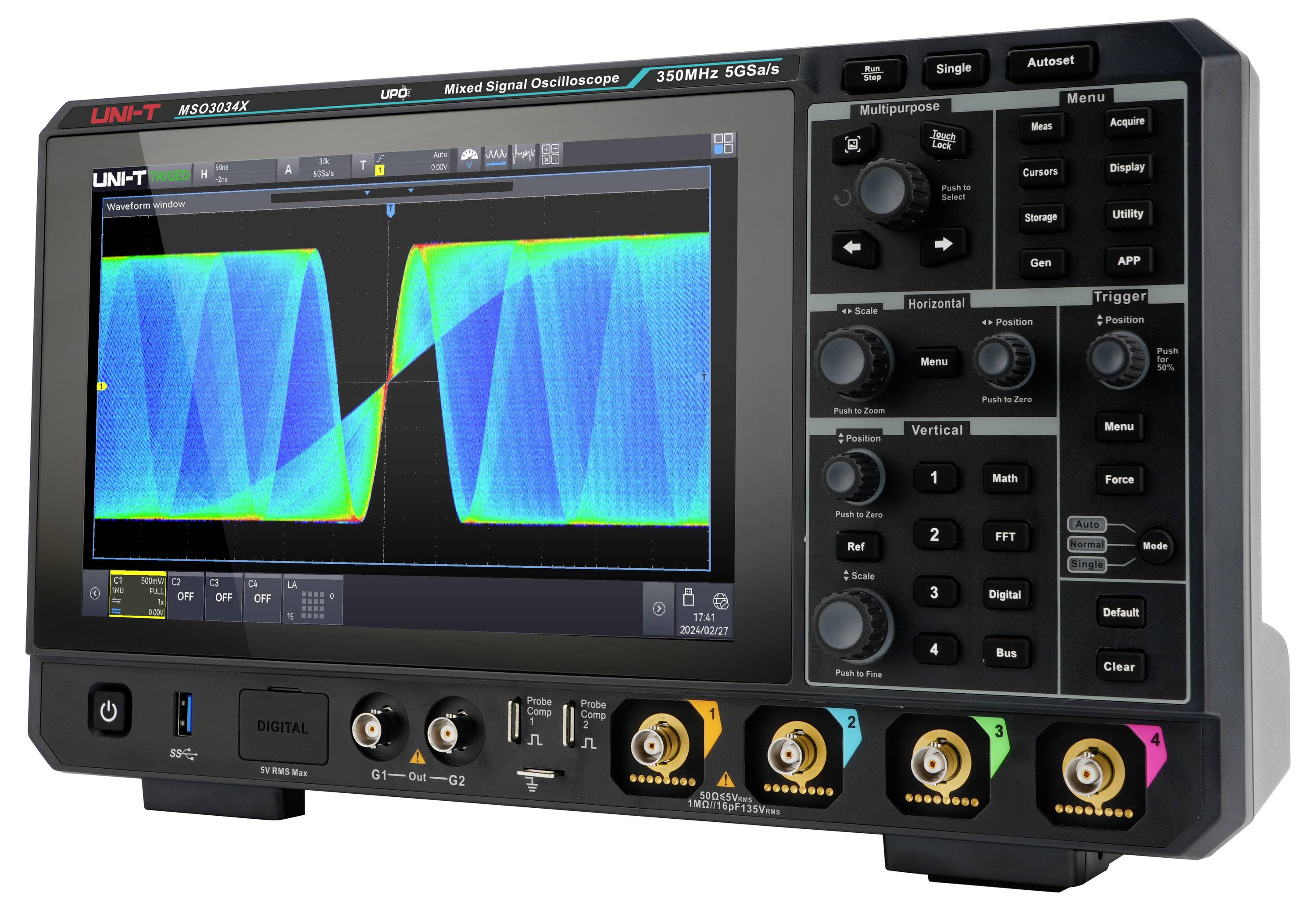

Osciloskop s obojenim zaslonom prikazuje valne signale. Ima nekoliko gumba, priključaka i detaljni prikaz.
1/5
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Dostava uto,10.11.
3 kom. - zaliha Njemačka
Broj
Ukupno (2.895,00 € / komad)
2.895,00 €
prav.tax.untaxed uklj. PDV
 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatnih troškova isporuke
Dostupno još samo 3 kom. - zaliha Njemačka
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Uni-T MSO3034X digitalni osciloskop 350 MHz 5 GSa/s 500 Mpts mješoviti signal (mso) 1 St.

  • 350 MHz
  • Broj analognih ulaza maks. 4

Tehnički podaci

Vrsta proizvoda

digitalni osciloskop

Pojasna širina

350 MHz

Razina uzorkovanja po kanalu

5 GSa/s

Veličina ekrana

10 palac

Određene značajke osciloskopa

mješoviti signal (mso)

Broj analognih ulaza maks.

4

tvornički standard (vlastiti)

Broj digitalnih ulaza maks.

16

Dubina memorije/kanala

500 Mpts

Tip

MSO3034X

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3399968 Uni-T MSO3034X digitalni osciloskop 350 MHz 5 GSa/s 500 Mpts mješoviti signal (mso) 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 3399968 Uni-T MSO3034X digitalni osciloskop 350 MHz 5 GSa/s 500 Mpts mješoviti signal (mso) 1 St.

Upute za rad i sigurnost 3399968 Uni-T MSO3034X digitalni osciloskop 350 MHz 5 GSa/s 500 Mpts mješoviti signal (mso) 1 St.

Upute za rad i sigurnost 3399968 Uni-T MSO3034X digitalni osciloskop 350 MHz 5 GSa/s 500 Mpts mješoviti signal (mso) 1 St.

Opis

Osciloskop miješanih signala UNI-T MSO3034X nudi maksimalnu brzinu uzorkovanja od 5 Gsa/s i dubinu memorije do 500 Mpts. Zahvaljujući ekskluzivnoj Ultra Phosphor 3.0 tehnologiji, postiže brzinu snimanja valnog oblika od 2.000.000 wfms/s i podržava 12 naprednih protokola za okidanje i dekodiranje serijske sabirnice. Opremljen 10,1-inčnim kapacitivnim zaslonom osjetljivim na dodir s upravljanjem gestama i integriranim web poslužiteljem za daljinsko upravljanje, ovaj osciloskop idealan je za primjenu u ugrađenim sustavima, automobilskoj elektronici i zrakoplovnoj industriji.

Ovaj tekst je strojno preveden.

Izvedba

  • - Integracija 9 u 1: Kombinira osciloskop, logički analizator, generator valnih oblika, analizator spektra i još mnogo toga za maksimalnu svestranost.
  • - Ultra Phosphor 3.0: 8-kanalna paralelna analiza, obrada do 20 Gbps i brzina akvizicije od 2.000.000 wfms/s za precizno otkrivanje anomalija.
  • - 54 vrste mjerenja: mjerenja napona, frekvencije i faze s naprednim statističkim funkcijama i grafovima trenda za dubinsku analizu.
  • - Analiza snage 6+: Sveobuhvatna analiza kvalitete i snage s mjerenjem PSRR-a, harmonika i udarne struje te 12 testova u 2024. godini.
  • - Analizator spektra: Podržava FFT s 4 milijuna točaka, simultani FFT s 4 kanala, grafikon vodopada i mjerenje markera za brzu i preciznu analizu frekvencije.

Isporuka uključuje

  • - MSO3034X (350 MHz, 5 GSA/s, 4 kanala) x 1
  • - Kabel za napajanje x 1
  • - USB kabel x 1
  • - Pasivne sonde (350 MHz) x4
  • - BNC-BNC prolazni kabel × 1
  • - BNC kabel s krokodil štipaljkom (crveni i crni) × 1
  • - Pasivne sonde × 4
  • - Potvrda o kalibraciji x 1
  • - Višejezične sigurnosne upute x 1
  • - Kratki vodič za početak x 1

Napomene

Drugi modeli
- MSO3054X: propusnost od 500 MHz, 4 analogna kanala, brzina uzorkovanja od 5 Gsa/s, dubina memorije do 500 Mpts, brzina akvizicije valnih oblika od 2.000.000 wfms/s, 16 digitalnih kanala i opcionalni dvokanalni generator od 50 MHz.
Softverske opcije
- MSO3000X-BW3M5T5M: Nadogradnja propusnosti s 350 MHz na 500 MHz.
- MSO3000X-AWG: Softverska opcija za generator dvostrukih valnih oblika od 50 MHz (uključujući Bodeov dijagram).
- MSO3000X-PWR: Analiza snage softverske opcije
- MSO3000X-BND: Sve softverske opcije za pokretanje i dekodiranje serijske sabirnice (uključujući AUTO, Audio, MIL-STD, ARINC, Manchester).
- MSO3000X-AUDIO: Softverska opcija za pokretanje i analizu audio serijske sabirnice (I2S, LJ, RJ, TDM).
- MSO3000X-MIL1553: Softverska opcija za okidanje i analizu zrakoplovne serijske sabirnice (MIL-STD-1553).
- MSO3000X-ARINC429: Softverska opcija za pokretanje i analizu zrakoplovne serijske sabirnice (ARINC 429).
- MSO3000X-AUTO: Softverska opcija za pokretanje i dekodiranje automobilske serijske sabirnice (CAN, CAN-FD, LIN, FlexRay, SENT).
- MSO3000X-MANCH: Serijsko okidanje i analiza sabirnice (Manchester)
- MSO3000X-CANFD: Softverska opcija za pokretanje i analizu automobilske serijske sabirnice (CAN-FD)
- MSO3000X-LIN: Softverska opcija za okidanje i analizu automobilske serijske sabirnice (LIN)
- MSO3000X-FLEX: Softverska opcija za okidanje i analizu automobilske serijske sabirnice (FlexRay)
- MSO3000X-SENT: Softverska opcija za pokretanje i analizu automobilske sabirnice senzora (SENT)
