PCE Instruments PCE-OC 50 baterija 2000000 Hz 50 MSa/s 32 kpts multimetar-funkcije 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
23 kom. - zaliha Njemačka
Broj
Ukupno (119,99 € / komad)
119,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
PCE Instruments PCE-OC 50 baterija 2000000 Hz 50 MSa/s 32 kpts multimetar-funkcije 1 St.
- 2000000 Hz
- Broj analognih ulaza maks. 2
Tehnički podaci
- istosmjerni napon
- Mjerni raspon 0 ... 9,999 V
- Rezolucija 0,001 V
- Točnost ±0,5% očitanja. + 3 znamenke
- istosmjerni napon
- Mjerni raspon 10 ... 99,99 V
- Rezolucija 0,01 V
- Točnost ±0,5% očitanja. + 3 znamenke
- istosmjerni napon
- Mjerni raspon 100 ... 999,9 V
- Rezolucija 0,1 V
- Točnost ±0,5% očitanja. + 3 znamenke
- Istosmjerna struja DC
- Mjerni raspon 0 ... 9999 µA
- Rezolucija 1 µA
- Točnost ±1,2% očitanja. + 3 znamenke
- Istosmjerna struja DC
- Mjerni raspon 10 ... 99,99 mA
- Rezolucija 0,01 mA
- Točnost ±1,2% očitanja. + 3 znamenke
- Istosmjerna struja DC
- Mjerni raspon 100 ... 999,9 mA
- Rezolucija 0,1 mA
- Točnost ±1,2% očitanja. + 3 znamenke
- Istosmjerna struja DC
- Mjerni raspon 1 ... 9,999 A
- Rezolucija 0,001 A
- Točnost ±1,2% očitanja. + 3 znamenke
- Kapacitet
- Mjerni raspon 0 ... 9.999 nF
- Rezolucija 0,001 nF
- Točnost ±2% očitanja. + 5 znamenki
- Kapacitet
- Mjerni raspon 10 ... 99,99 nF
- Rezolucija 0,01 nF
- Točnost ±2% očitanja. + 5 znamenki
- Kapacitet
- Mjerni raspon 100 ... 999,9 nF
- Rezolucija 0,1 nF
- Točnost ±2% očitanja. + 5 znamenki
- Kapacitet
- Mjerno područje 1 ... 9.999 µF
- Rezolucija 0,001 µF
- Točnost ±2% očitanja. + 5 znamenki
- Kapacitet
- Mjerni raspon 10 ... 99,99 µF
- Rezolucija 0,01 µF
- Točnost ±2% očitanja. + 5 znamenki
- Kapacitet
- Mjerni raspon 100 ... 999,9 µF
- Rezolucija 0,1 µF
- Točnost ±2% očitanja. + 5 znamenki
- Kapacitet
- Mjerno područje 1 ... 9.999 mF
- Rezolucija 0,001 mF
- Točnost ±2% očitanja. +20 znamenki
- Kapacitet
- Mjerni raspon 10 ... 99,99 mF
- Rezolucija 0,01 mF
- Točnost ±2% očitanja. +20 znamenki
- Izmjenična struja (AC)
- Mjerni raspon 0 ... 9,999 V
- Rezolucija 0,001 V
- Točnost ±1 % očitanja. + 3 znamenke
- Izmjenična struja (AC)
- Mjerni raspon 10 ... 99,99 V
- Rezolucija 0,01 V
- Točnost ±1 % očitanja. + 3 znamenke
- Izmjenična struja (AC)
- Mjerni raspon 100 ... 750 V
- Rezolucija 0,1 V
- Točnost ±1 % očitanja. + 3 znamenke
- Izmjenična struja AC
- Mjerni raspon 0 ... 9999 µA
- Rezolucija 1 µA
- Točnost ±1,5% očitanja. + 3 znamenke
- Izmjenična struja AC
- Mjerni raspon 10 ... 99,99 mA
- Rezolucija 0,01 mA
- Točnost ±1,5% očitanja. + 3 znamenke
- Izmjenična struja AC
- Mjerni raspon 100 ... 999,9 mA
- Rezolucija 0,1 mA
- Točnost ±1,5% očitanja. + 3 znamenke
- Izmjenična struja AC
- Mjerno područje 1 ... 9,999 A
- Rezolucija 0,001 A
- Točnost ±1,5% očitanja. + 3 znamenke
- Otpor
- Mjerni raspon 0 ... 999,9 Ω
- Rezolucija 0,1 Ω
- Točnost ±0,5% očitanja. + 3 znamenke
- Otpor
- Mjerno područje 1 ... 9,999 kΩ
- Rezolucija 0,001 kΩ
- Točnost ±0,5% očitanja. + 3 znamenke
- Otpor
- Mjerni raspon 10 ... 99,99 kΩ
- Rezolucija 0,01 kΩ
- Točnost ±0,5% očitanja. + 3 znamenke
- Otpor
- Mjerni raspon 100 ... 999,9 kΩ
- Rezolucija 0,1 kΩ
- Točnost ±0,5% očitanja. + 3 znamenke
- Otpor
- Mjerno područje 1 ... 9,999 MΩ
- Rezolucija 0,001 MΩ
- Točnost ±0,5% očitanja. + 3 znamenke
- Otpor
- Mjerni raspon 10 ... 99,99 MΩ
- Rezolucija 0,01 MΩ
- Točnost ±1,5% očitanja. + 3 znamenke
- Senzor temperature
- Mjerni raspon -55 ... +1300 °C
- Rezolucija 0,1 °C
- Točnost ±2,5% očitanja. + 5 znamenki
- Specifikacije osciloskopa
- Broj kanala: 2
- Pojasna širina 10 MHz
- Brzina uzorkovanja 50 MSa/s
- Dubina memorije 32 kpts
- Ulazna impedancija 10 M Ω
- Faktori sonde 1x, 10x
- Maks. ulazni napon 400 V
- Vertikalna osjetljivost 20 mV/div - 10 V/div
- Generator funkcija
- Propusnost 1 ... 2000000 Hz
- Rezolucija 1 Hz
- Kanal 1
- Amplituda 0,1 ... 3,3 Vpp
- Duljina valnog oblika 16 kpts
- Funkcije: Sinus, Kvadrat, Trokut, Poluval, Cijeli val, Šum, DC
- Opći tehnički podaci
- Mjerne funkcije: ispitivanje dioda, ispitivanje kontinuiteta, beskontaktno otkrivanje napona
- Vrsta zaslona: LC zaslon u boji
- Veličina zaslona 2,8 inča
- Rezolucija zaslona 320x240
- Medij za pohranu Interna memorija
- Kapacitet pohrane 8 MB
- Informacije o pohrani: Spremanje slike osciloskopa kao BMP datoteke

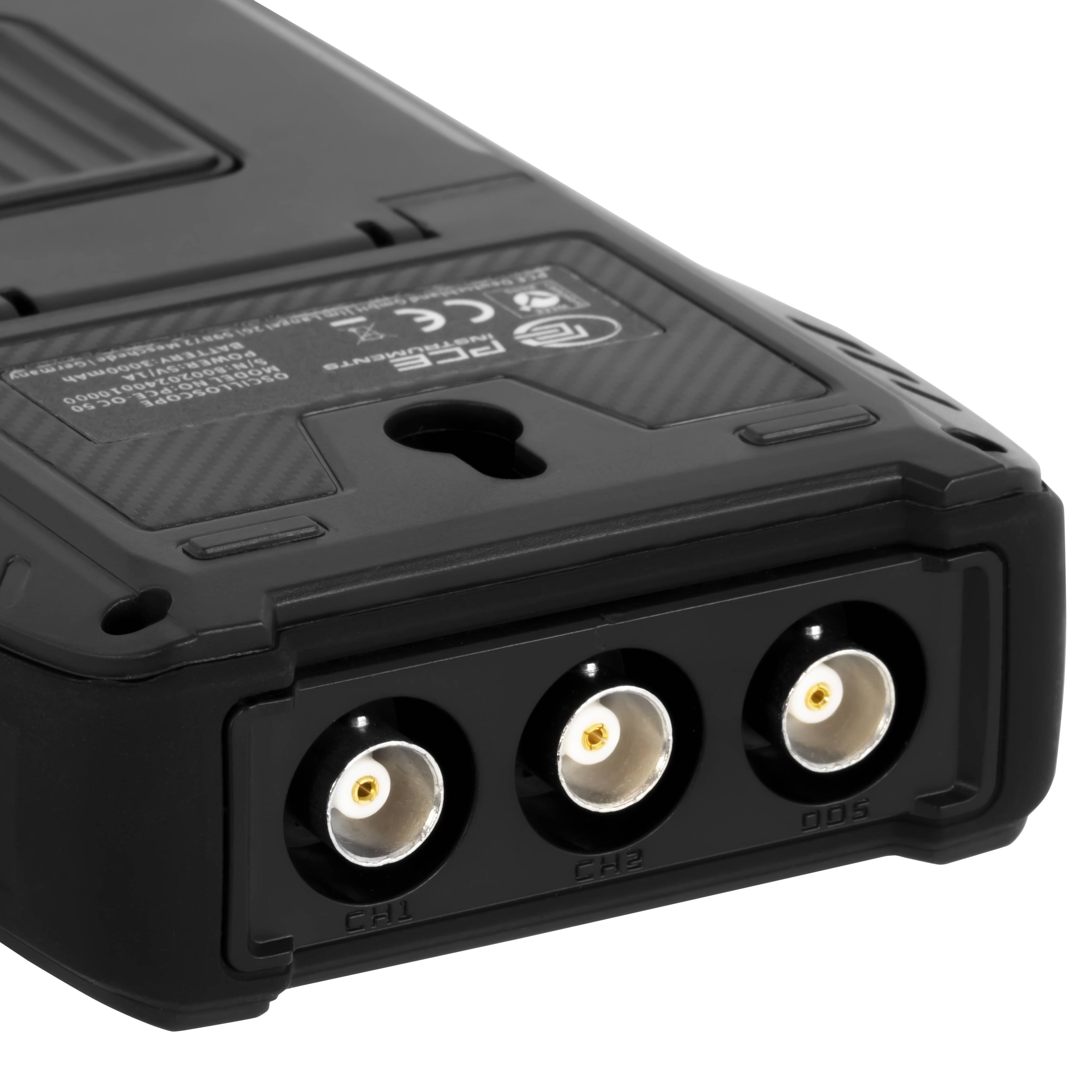

- USB-C, BNC sučelje
- Vrijeme rada 6 sati
- Automatsko isključivanje od ... do 5 ... 30 min.
- Automatsko isključivanje se može deaktivirati: Da

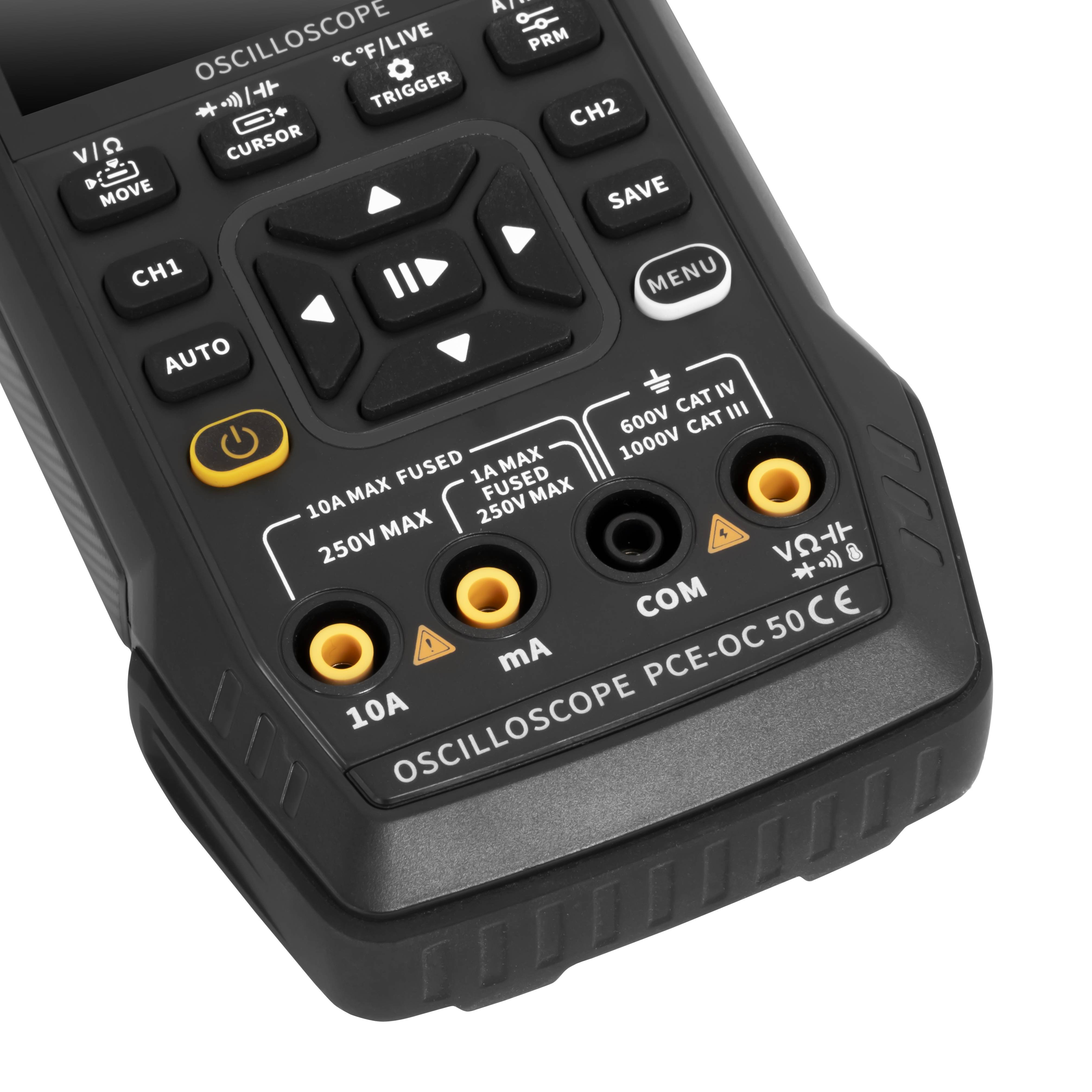

- Sigurnosni standard CAT III 1000V, CAT IV 600V
- Osigurač(i) od 10 A
- Način okidanja: Automatski, Normalni, Pojedinačni, Rub: Rastući, Silazni
- Jezici izbornika: engleski (UK), engleski (SAD), portugalski, njemački, ruski, japanski
- Klasa zaštite (uređaj) IP20
- Napajanje 5 VDC / 1 A
- Baterija/Punjiva baterija 1 x 3,7 V interna, litij-ionska polimerna baterija
- Kapacitet 3000 mAh
- Radni uvjeti 0 ... 50 °C, 0 ... 90% relativne vlažnosti
- Uvjeti skladištenja 0 ... 50 °C, 0 ... 90% relativne vlažnosti
- Dimenzije (D x Š x V) 170 x 90 x 35 mm
- Težina 300 g
- Vrsta proizvoda
baterija
- Pojasna širina
2000000 Hz
- Razina uzorkovanja po kanalu
50 MSa/s
- Veličina ekrana
2.8 palac
- Određene značajke osciloskopa
multimetar-funkcije
- Broj analognih ulaza maks.
2
tvornički standard (vlastiti)
- Kategorija mjerenja
CAT III 1000 V
- Vertikalni otklon
20 mV
- Ulazna impendacija
10 mΩ
- Ulazni napon
400 V
- Opskrba naponom
5 V/AC
- dim.
(D x Š x V) 170 x 90 x 35 mm
- Težina
300 g
- Prikaz
3,2x2,4 cm
- Širina
90 mm
- Visina
35 mm
- Dužina
170 mm
- Sučelja
USB-C
BNC
- Dubina memorije/kanala
32 kpts
- Tip
PCE-OC 50
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3594461 PCE Instruments PCE-OC 50 baterija 2000000 Hz 50 MSa/s 32 kpts multimetar-funkcije 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3594461 PCE Instruments PCE-OC 50 baterija 2000000 Hz 50 MSa/s 32 kpts multimetar-funkcije 1 St.
Opis

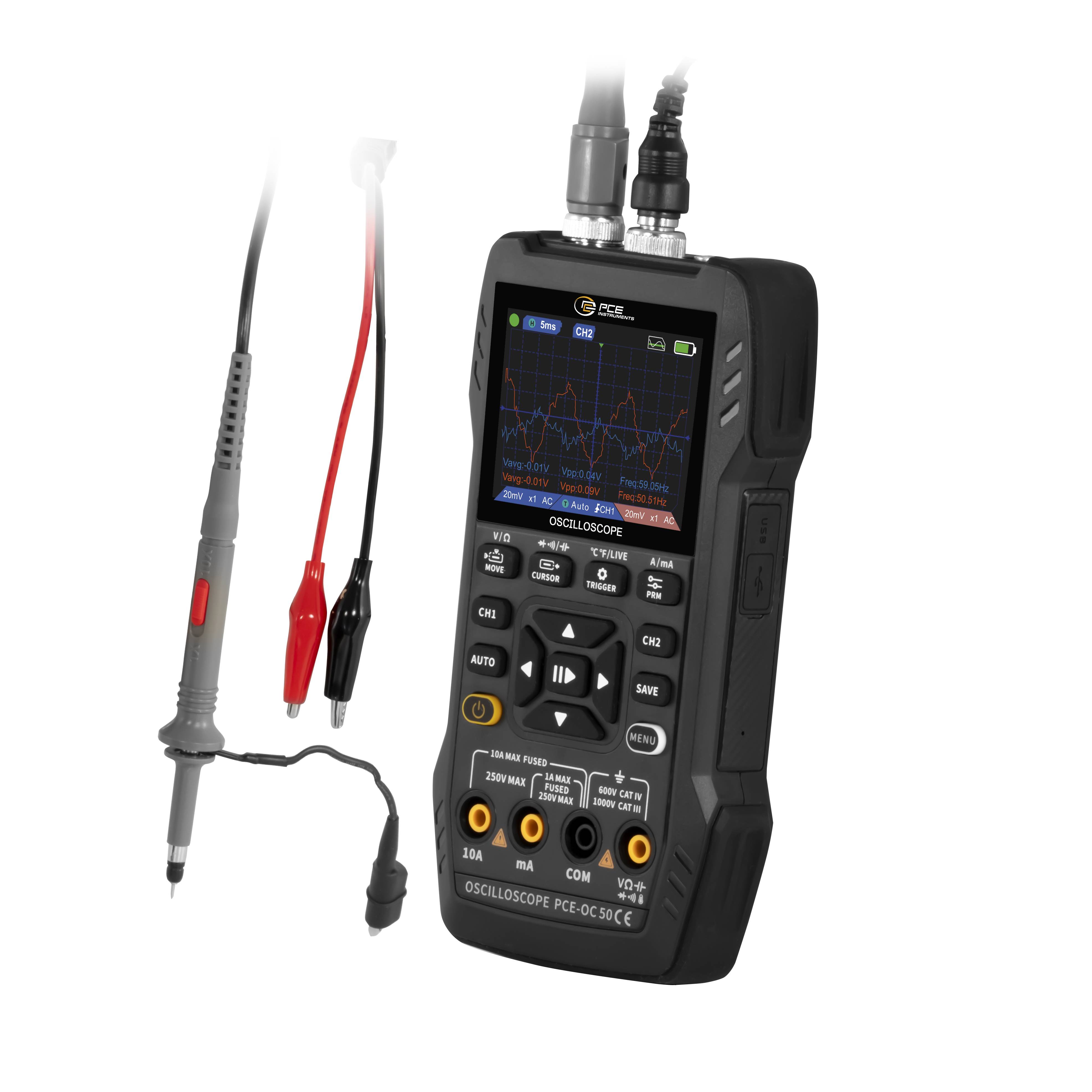

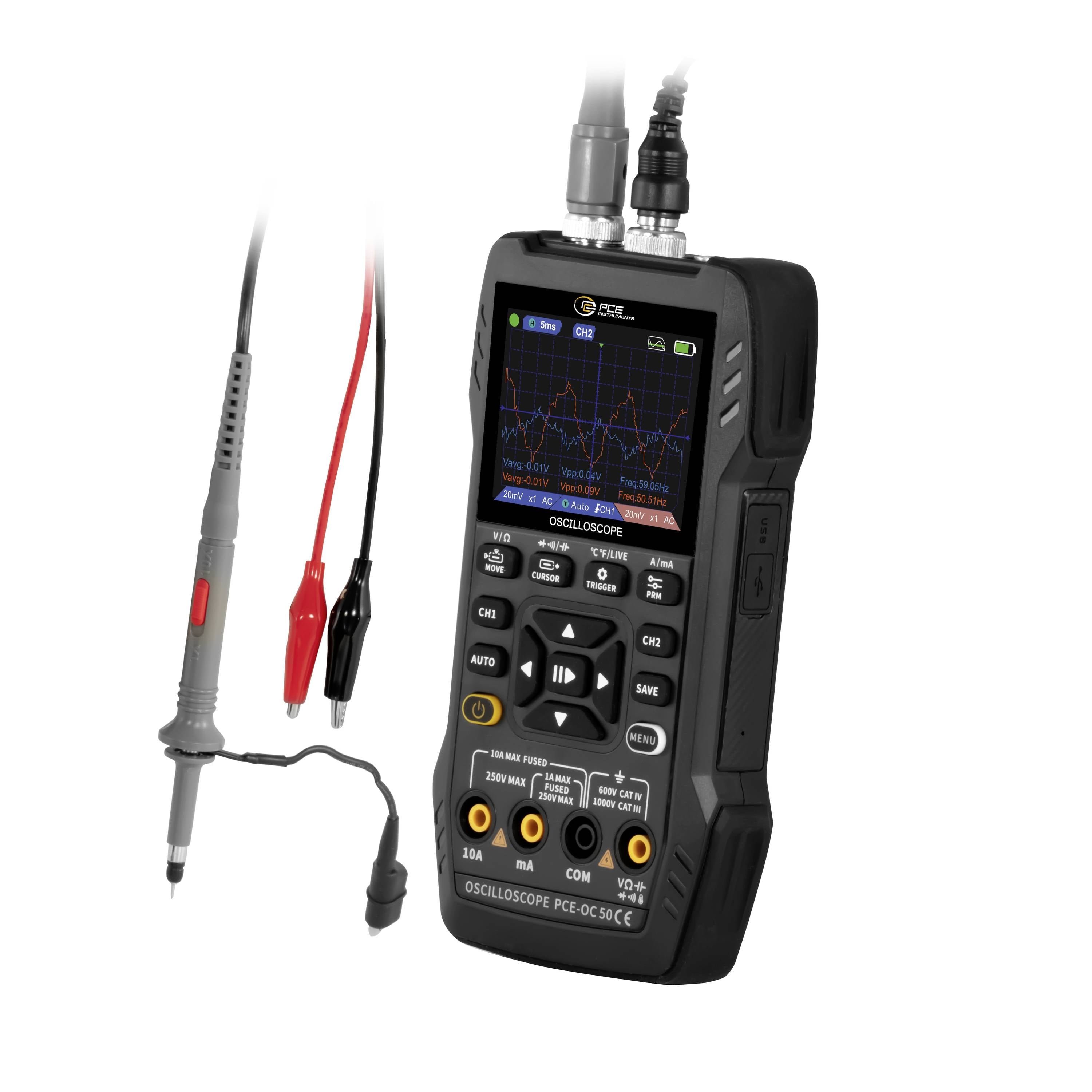

Ovaj inovativni 3-u-1 osciloskop savršena je kombinacija snažnog osciloskopa, svestranog multimetra i generatora signala. Posebno je dizajniran za elektroničare, inženjere i hobiste koji traže kompaktan, svestran i jednostavan uređaj za učinkovito obavljanje svojih mjernih zadataka.
Dvokanalni osciloskop nudi propusnost od 10 MHz i brzinu uzorkovanja od 50 MS/s, što omogućuje pouzdano prikupljanje i analizu signala. Bilo da se radi o rješavanju problema u strujnim krugovima, promatranju oblika signala ili analizi prijelaznih pojava – ovaj osciloskop pruža jasne i precizne rezultate. Zahvaljujući visokoj rezoluciji i jednostavnosti korištenja, čak se i složeni signalni valni oblici mogu prikazati bez ikakvih problema. Slika osciloskopa može se spremiti kao snimka zaslona u internu memoriju i prenijeti na računalo putem USB-C sučelja.

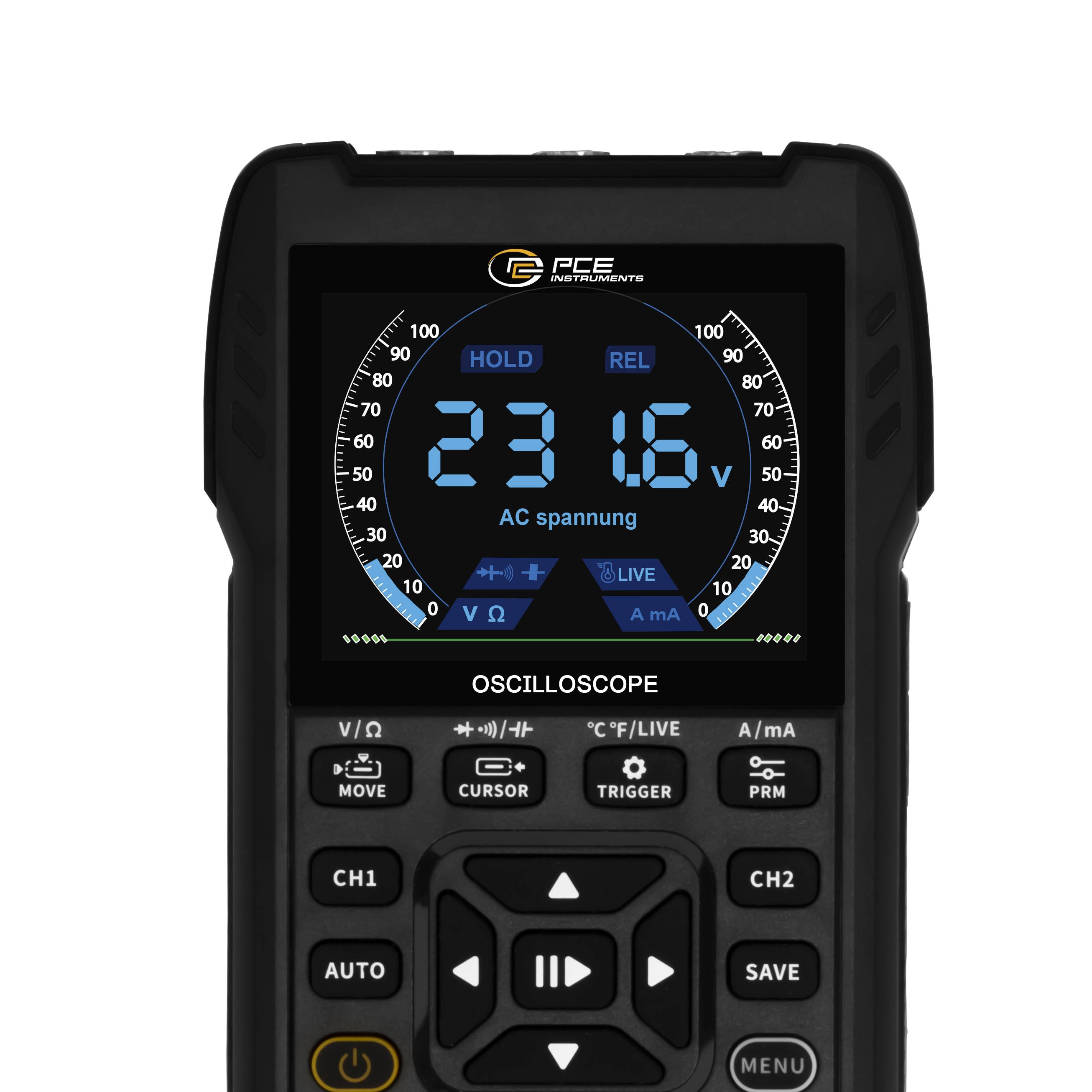

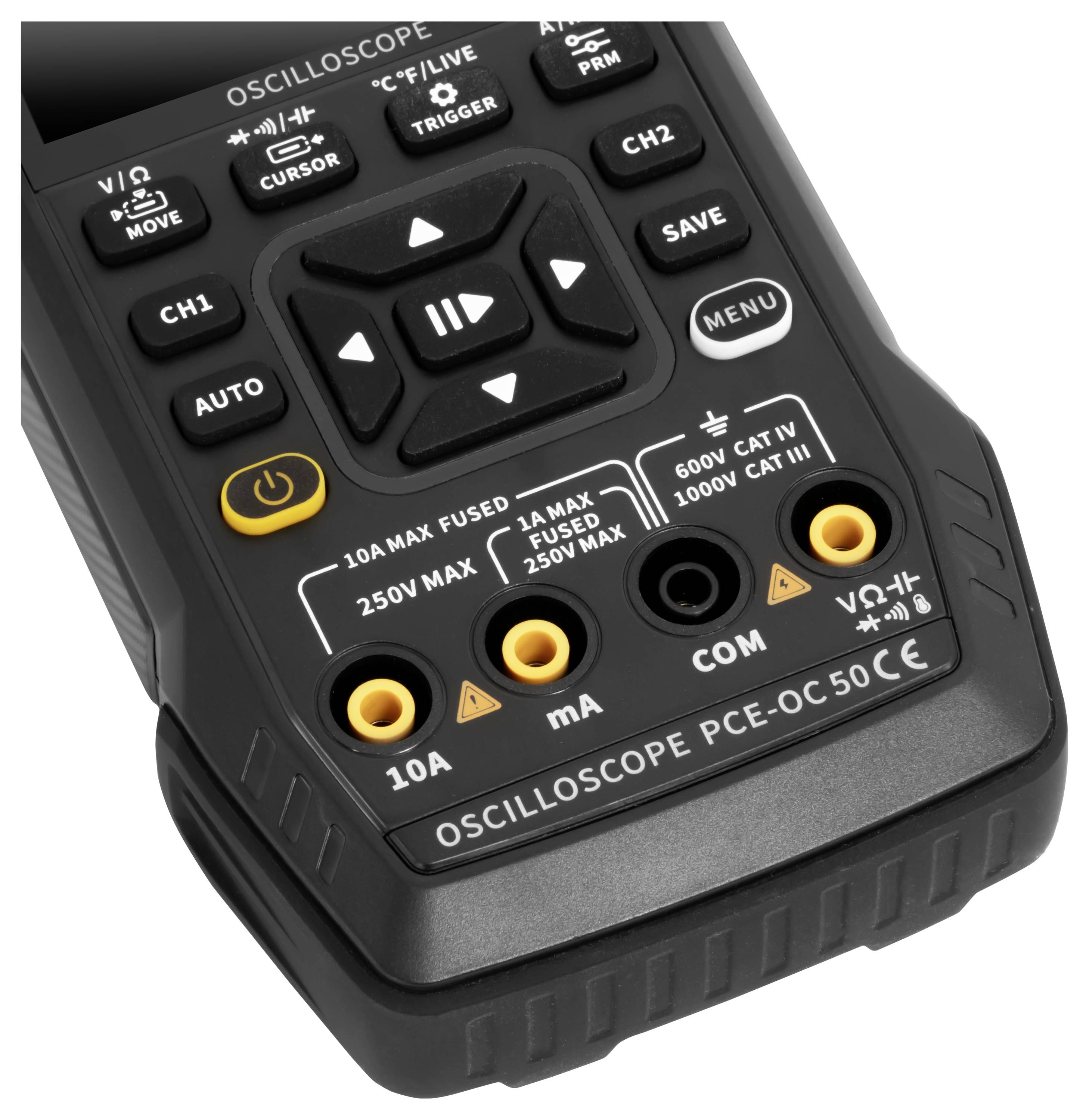

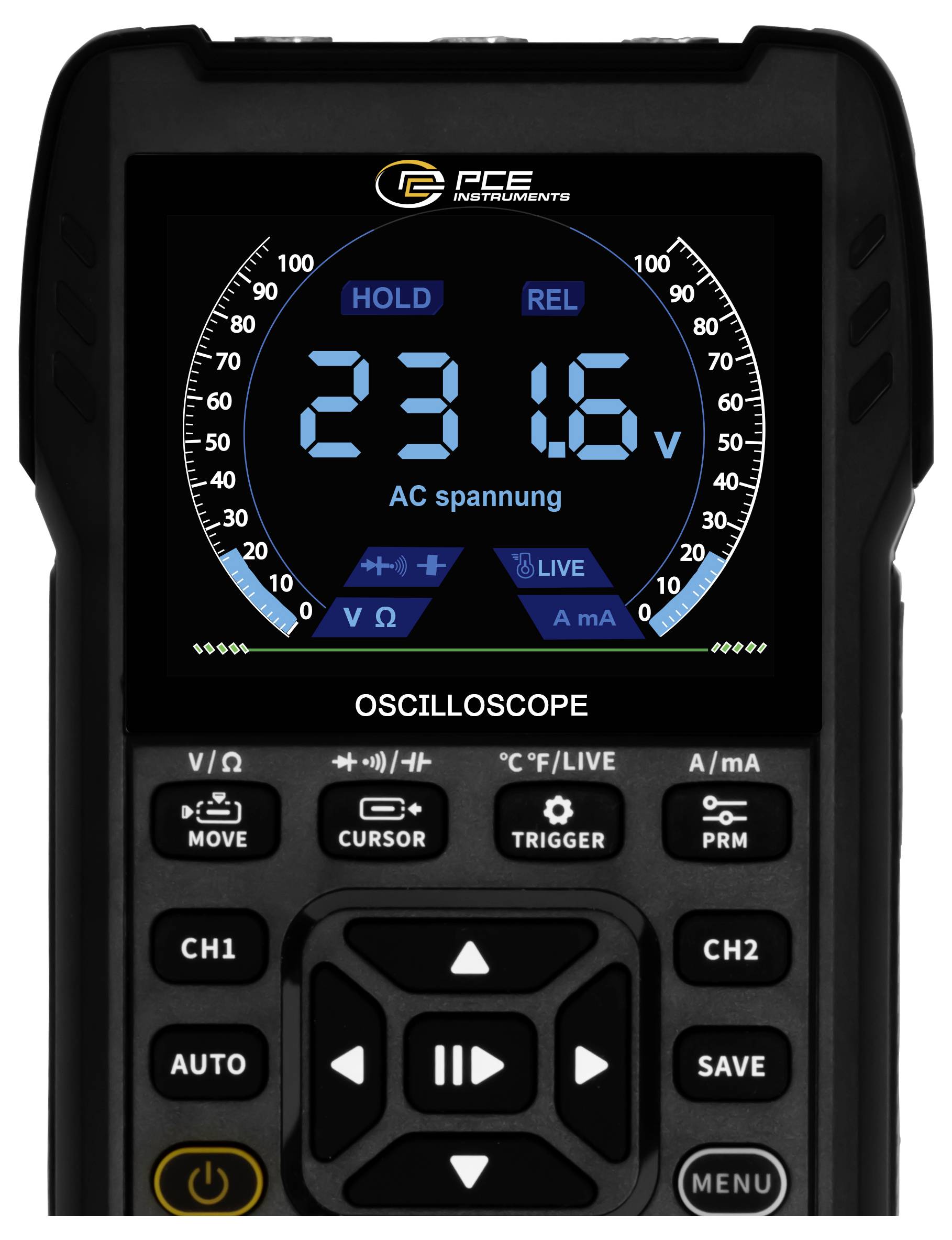

Osim toga, uređaj ima opsežne multimetrske funkcije koje pokrivaju širok raspon mjerenja. To uključuje mjerenja napona (istosmjernog i izmjeničnog napona), mjerenja struje (istosmjerne i izmjenične struje), mjerenja otpora, mjerenja kapaciteta i ispitivanje dioda. Integrirano beskontaktno otkrivanje napona također je praktično i omogućuje vam sigurno lociranje žica pod naponom.

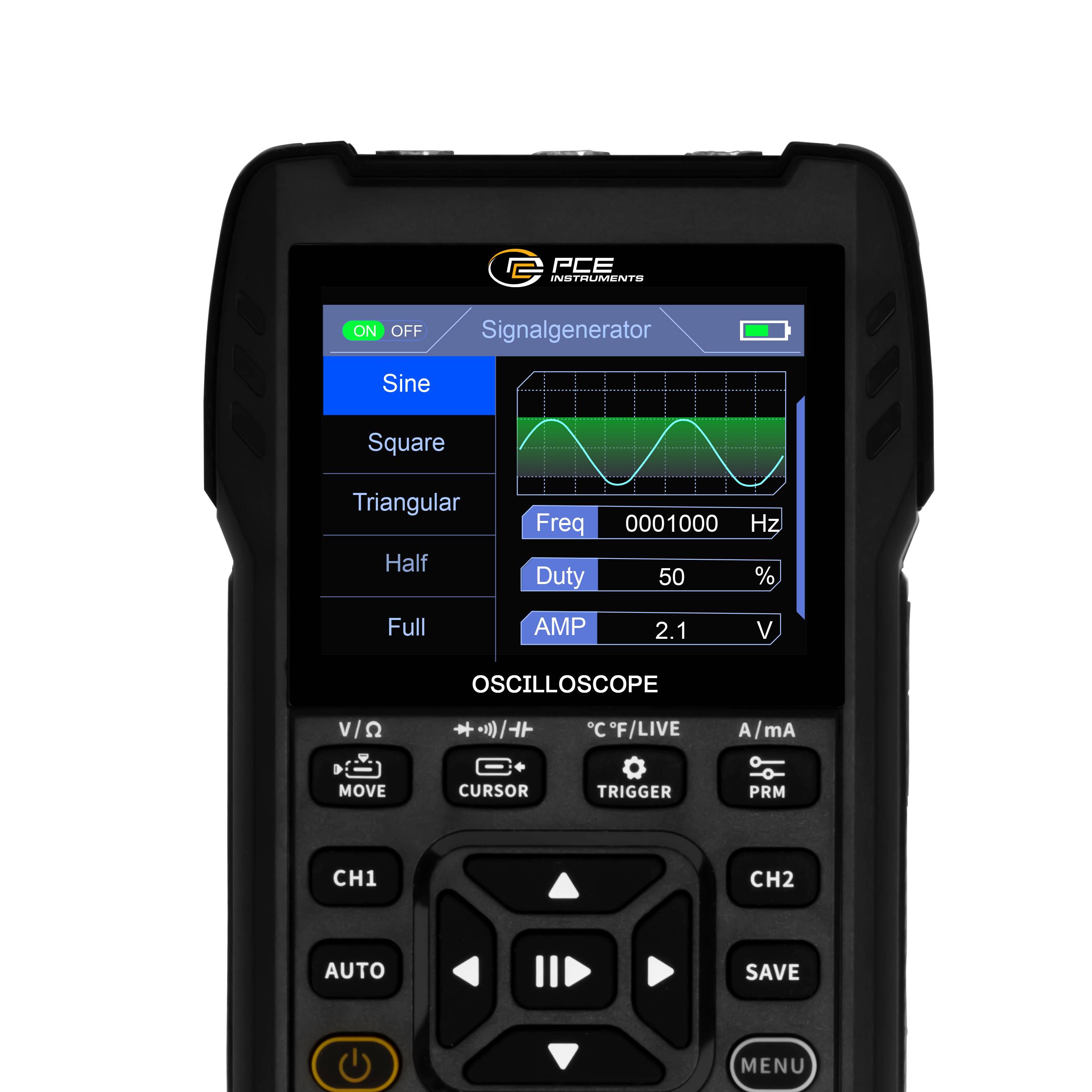

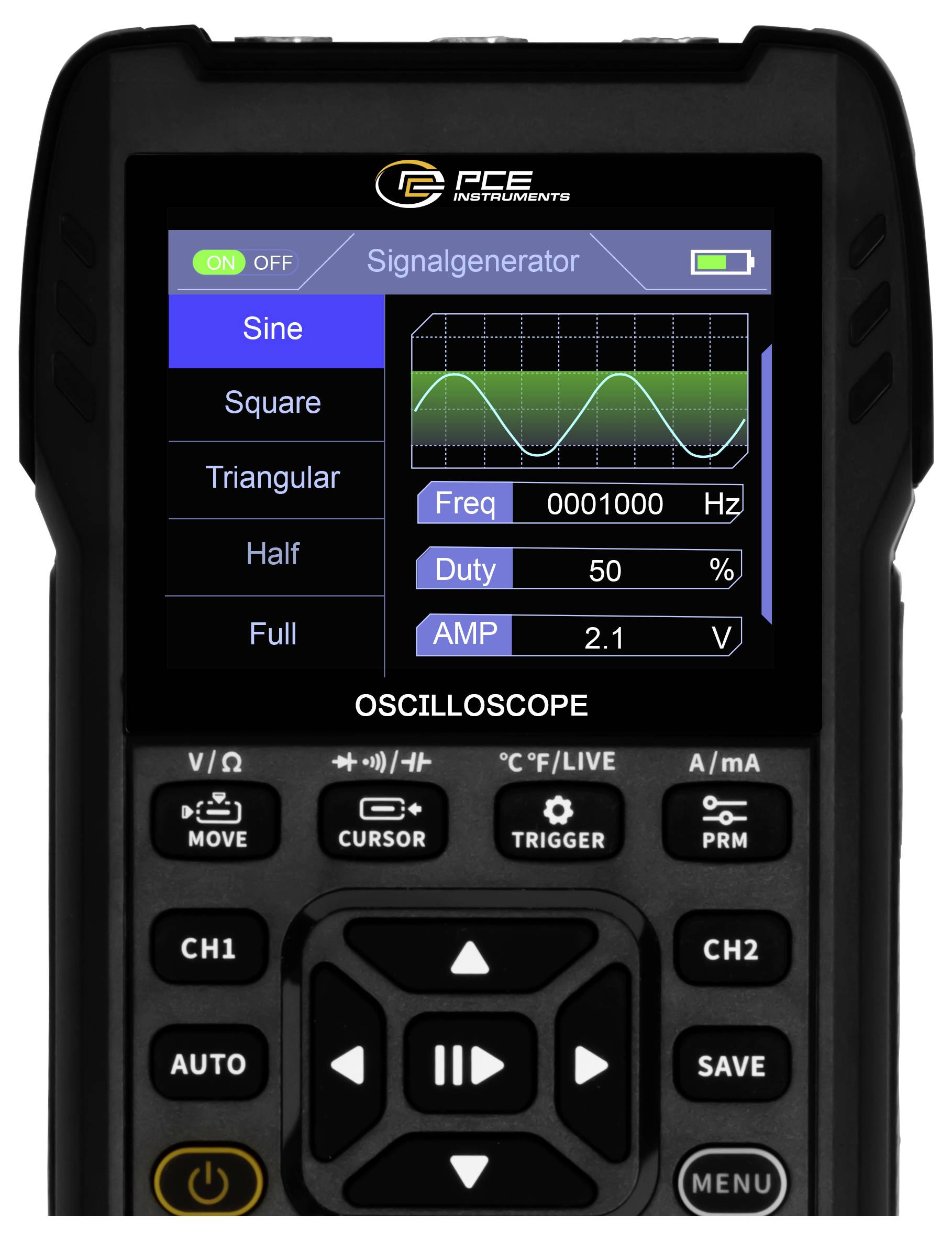

Generator signala idealno nadopunjuje uređaj generirajući signale u rasponu od 1 Hz do 2 MHz. Podržava različite oblike signala kao što su sinusni, kvadratni, trokutasti, poluvalni, cijeli valni, šumni i istosmjerni signali. Ova značajka čini osciloskop posebno korisnim za testiranje, simulacije i razvoj sklopova. Zahvaljujući kompaktnom dizajnu i kombinaciji osciloskopa, multimetra i generatora signala, ovaj uređaj je nezamjenjiv alat za svakoga tko cijeni učinkovitost i preciznost pri radu s elektronikom.
Ovaj tekst je strojno preveden.
Dvokanalni osciloskop nudi propusnost od 10 MHz i brzinu uzorkovanja od 50 MS/s, što omogućuje pouzdano prikupljanje i analizu signala. Bilo da se radi o rješavanju problema u strujnim krugovima, promatranju oblika signala ili analizi prijelaznih pojava – ovaj osciloskop pruža jasne i precizne rezultate. Zahvaljujući visokoj rezoluciji i jednostavnosti korištenja, čak se i složeni signalni valni oblici mogu prikazati bez ikakvih problema. Slika osciloskopa može se spremiti kao snimka zaslona u internu memoriju i prenijeti na računalo putem USB-C sučelja.
Osim toga, uređaj ima opsežne multimetrske funkcije koje pokrivaju širok raspon mjerenja. To uključuje mjerenja napona (istosmjernog i izmjeničnog napona), mjerenja struje (istosmjerne i izmjenične struje), mjerenja otpora, mjerenja kapaciteta i ispitivanje dioda. Integrirano beskontaktno otkrivanje napona također je praktično i omogućuje vam sigurno lociranje žica pod naponom.
Generator signala idealno nadopunjuje uređaj generirajući signale u rasponu od 1 Hz do 2 MHz. Podržava različite oblike signala kao što su sinusni, kvadratni, trokutasti, poluvalni, cijeli valni, šumni i istosmjerni signali. Ova značajka čini osciloskop posebno korisnim za testiranje, simulacije i razvoj sklopova. Zahvaljujući kompaktnom dizajnu i kombinaciji osciloskopa, multimetra i generatora signala, ovaj uređaj je nezamjenjiv alat za svakoga tko cijeni učinkovitost i preciznost pri radu s elektronikom.
Ovaj tekst je strojno preveden.

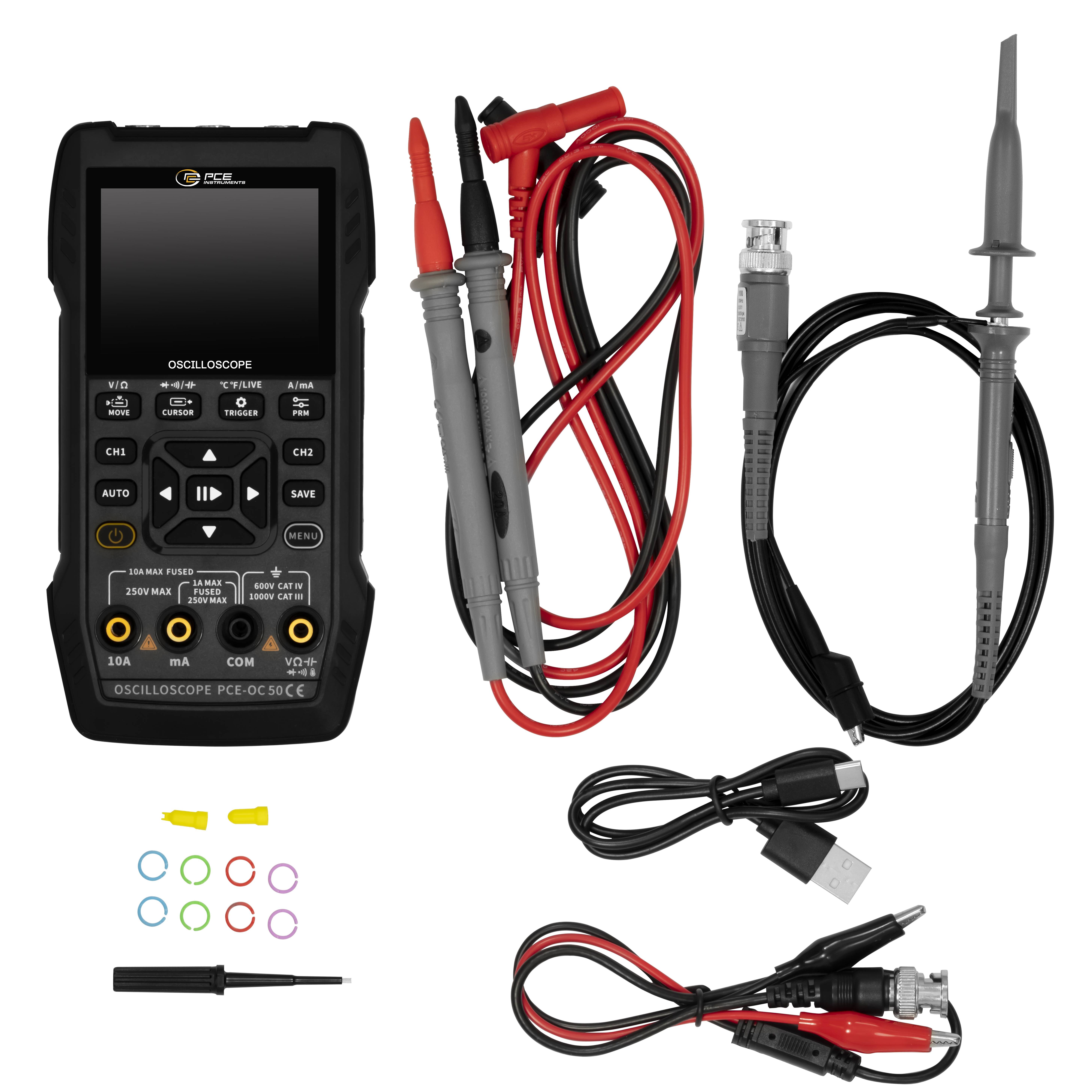

Isporuka uključuje
- 1 x osciloskop PCE-OC 50
- 1 x set mjernih kabela s vrhovima
- 1 x set mjernih kabela s krokodil štipaljkom
- 1 x Osciloskopska sonda
- 1 x dodatna sonda
- 1 x USB-C kabel
