Name: Schneider Electric METSEION7400 uređaj za analizu mreže 3-fazno analiza opterećenja
Brand: Schneider Electric
SKU: 3756793
Availability: BackOrder

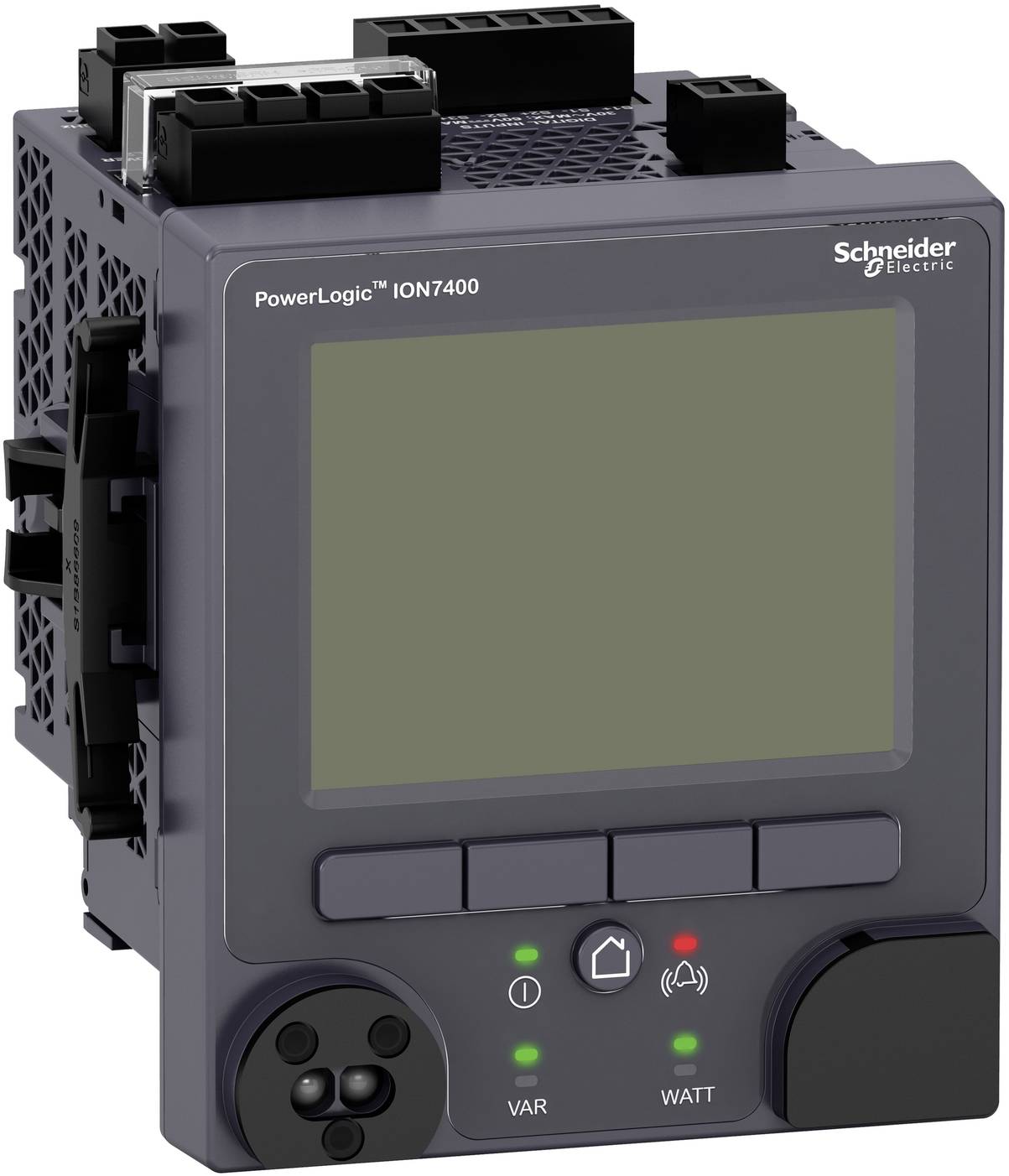

Schneider Electric METSEION7400 uređaj za analizu mreže 3-fazno analiza opterećenja-0

Tehnički list (PDF)

Dostupno uskoro

Broj

kom. - zaliha Njemačka

Ukupno (4.439,00 € / komad)

4.439,00 €

uklj. PDV

samo 110,65 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Presjek priključnog vodiča (jednožilni): 1,31-5,26 mm²
Broj analognih izlaza: 0
Broj analognih ulaza: 0
Broj digitalnih izlaza: 1
Broj digitalnih ulaza: 3
Broj Ethernet portova: 2
Broj ulaza za mjerenje napona: 4
Broj ulaza za mjerenje struje: 8
Mjerač reaktivne snage: da
Prikaz: grafički
Daljinski prikaz: ne
Mjerač frekvencije: da
Kalibrirano: da
Pogodno za RJ konektore: da
Klasa točnosti reaktivne snage prema IEC 62053-23: ostalo
Klasa točnosti aktivne snage prema IEC 62053-22: 0,2S
Impulsni izlaz: električni
Brojač impulsa: ne
Maksimalna struja (Imax): 20 A
Profil opterećenja vrste mjerenja: da
Pohrana podataka mjerenja: da
S dnevnikom revizije: da
S tahometrom: ne
S potpisom firmvera: ne
S M-Bus komunikacijskim sučeljem: ne
S KNX komunikacijskim sučeljem: ne
S komunikacijskim sučeljem RS-485: da
Zapisivanje sigurnosnih događaja: da
S kontrolom pristupa temeljenom na ulogama (RBAC): ne
Vrsta montaže: Prednja
Nazivna struja (In): 5 A
Harmonijsko mjerenje: da
Fazni kut (cos phi): da
Polaritet: Trožilni/Četverožilni
Prividna snaga: da
Vrsta napona napajanja: AC/DC
Mjerač snage: da
Podržava IEC 61850 Ethernet protokol: da
Podržava Modbus protokol: da
Podržava protokol za OPC UA PubSub: ne
Podržani PROFIBUS protokol: ne
Podržani protokol za PROFINET IO: ne
Podržava protokol za druge sabirničke sustave: da
Napon napajanja AC 50 Hz: 90-415 V
Napon napajanja AC 60 Hz: 90-415 V
Napon napajanja istosmjernom strujom: 110-415 V
Voltmetar: da
Web poslužitelj s HTTPS protokolom prijenosa: da
Mjerač aktivne snage: da

Vrsta proizvoda: uređaj za analizu mreže

Faza prepoznavanja: da

: tvornički standard (vlastiti)

dim.: (Š x V x D) 98 x 112 x 78.5 mm

Vrsta mjerenja: 3-fazno

Posebne značajke: analiza opterećenja

Širina: 98 mm

Visina: 112 mm

Sučelja: Ethernet

Dubina: 78.5 mm

Izvedba: mjerni pretvarač

Faktor učinkovitosti: PRAVI

: Front mounting

: 98 mm

: Measurement transformer

: 112 mm

: 78.5 mm

: TRUE

: Graphic

: 20 A

: TRUE

: TRUE

: TRUE

: TRUE

: 3

: 1

: 0

: 0

: AC/DC

: FALSE

: TRUE

: TRUE

: Other

: 2

: TRUE

: TRUE

: FALSE

: TRUE

: FALSE

: TRUE

: TRUE

: TRUE

: 1.31-5.26 mm²

: FALSE

: 90-415 V

: 90-415 V

: 110-415 V

: TRUE

: TRUE

: Electrical

: Three conductor/four conductor

: TRUE

: 5 A

: 0.2S

: Other

: 4

: 8

: TRUE

: FALSE

: TRUE

: FALSE

: TRUE

: FALSE

: TRUE

: FALSE

: FALSE

: FALSE

UKCA: nije bitno

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3756793 Schneider Electric METSEION7400 uređaj za analizu mreže 3-fazno analiza opterećenja

Upute za rad i sigurnost

Upute za rad i sigurnost 3756793 Schneider Electric METSEION7400 uređaj za analizu mreže 3-fazno analiza opterećenja

Opis

Analizator mreže serije ION7400 za prednju montažu u niskonaponskim i srednjenaponskim primjenama s integriranim zaslonom, USB priključkom i optičkim sučeljem. Zaslon: potpuno grafički 89 mm TFT LCD zaslon u boji. Mjerenje u 4 kvadranta: Uvoz i izvoz aktivne i reaktivne energije, brojila aktivne, reaktivne i prividne energije po jedinici. Fazna kao i odvojena brojila aktivne energije s odabirom tarife putem tjednog timera, komunikacije ili kontakta. Struja, napon (prosječni i po fazi), prosječna struja, aktivna, reaktivna i prividna snaga, faktor snage (ukupni i po fazi), prosječne vrijednosti snage. Frekvencija, minimalne i maksimalne vrijednosti trenutnih vrijednosti, maksimalne vrijednosti prosječnih vrijednosti struje i snage. Harmonijski sadržaj THD I, THD U i TDD. Harmonijska analiza: Izmjerene vrijednosti po fazi sa stupčastim dijagramom. Do 31. Harmonično izobličenje na zaslonu uređaja. do 63. Harmonici putem softvera.
