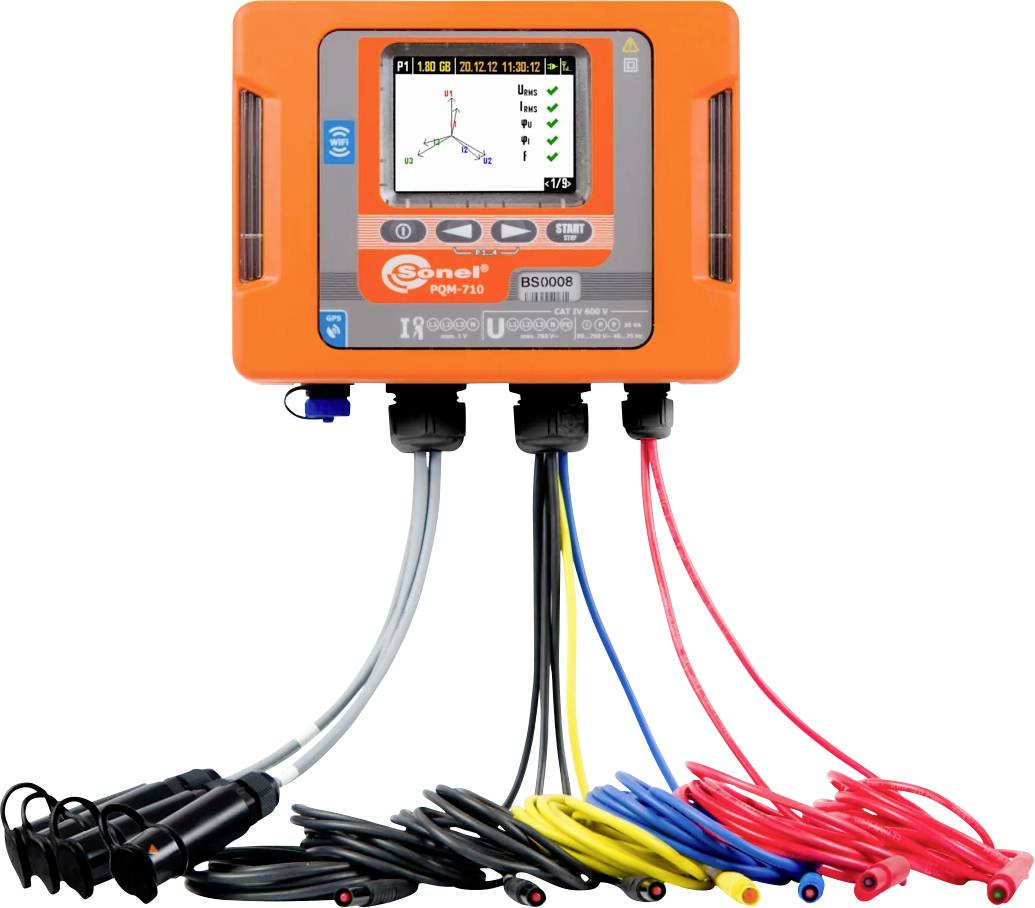

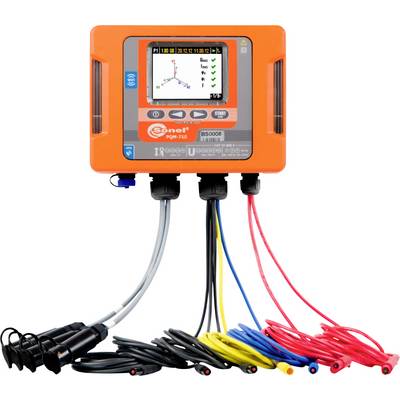

Sonel PQM-710 uređaj za analizu mreže 1-fazno, 3-fazno s funkcijom zapisivača
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka (Samo dok traju zalihe)
Broj
Ukupno (6.799,00 € / komad)
6.799,00 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Sonel PQM-710 uređaj za analizu mreže 1-fazno, 3-fazno s funkcijom zapisivača
- Analiza kvalitete električne energije prema: IEC61000-4-30 klasa A; DIN EN 50160; DIN EN 61000-4-7; DIN EN 61000-4-15; mjerenje svih važnih parametara snage: V, A, P, Q, D, S, f, E, cosϕ, PF, tgϕ, THD, TID, K-faktor, PST, PLT; riplarni upravljački signali do 3 kHz; digitalno snimanje valnih oblika; mjerenje u mrežama od 64V-760V sa 40Hz-70Hz; prijenos podataka putem GSM (GPRS); integrirani GPS prijemnik za RTC sinkronizaciju; zaštita krađe SMS upozorenjem; radna temperatura: -20 ... 55 ° C
Tehnički podaci
- Raspon izmjeničnog napona RMS: 0-760 V; Rezolucija izmjenični napon RMS: 0,01% Un, točnost izmjenični napon RMS: ± 0,1% Un; Faktor grebena površine d. Napon CFU: 1,00… 10,00 (≤1,65 pri 690 V), faktor grebena rezolucije d. Napon CFU: 0,01, faktor greške tačnosti d. Napon CFU: ± 5%; Faktor grebena površine d. Trenutna CFI: 1,00 ... 10,00 (≤3,6 Inom), faktor crest rezolucije d. Trenutna CFI: 0,01, faktor kresure tačnosti d. CFI struja: ± 5% vM; AC strujni raspon RMS: Dep. Trenutna stezaljka, razlučivost AC struja I RMS: 0,01% vB, točnost AC struja I RMS: ± 0,1% vB (plus netočnost pincera); Raspon frekvencije: 40,00 ... 70,00 Hz, razlučivost frekvencije: 0,01 Hz; Učestalost točnosti: ± 0,01 Hz; Aktivno (P), prividno (S), reaktivno (Q), raspon izobličenja (D): Dep. Stezaljke i -transformator, rezolucija aktivna (P), prividna (S), slijepa (Q), distorzijska snaga (D): Do 4 decimalna mjesta, aktivna točnost (P), prividna (S), slijepa (Q ), Moć izobličenja (D): odjel Stezaljke i -transformer; Aktivni (EP), prividni (ES), raspon jalove energije (EQ): Dep. Trenutne stezaljke i transformator, rezolucija aktivna (EP), prividna (ES), jalova energija (EQ): Do 4 decimalna mjesta, aktivna točnost (EP), prividna (ES), jalova energija (EQ): Dep , Stezaljke i -transformer; Područje cosϕ u. Faktor snage PF: 0,00 ... 1,00, razlučivost cosϕ u. Faktor snage PF: 0,01, točnost cosϕ. Faktor snage PF: ± 0,03; Raspon tgϕ: 0,00 ... 10,00, razlučivost tgϕ: 0,01, točnost tgϕ: Dep. Točnost v. Aktivno i Jalove snage; Harmonika napona raspona Uh: 0,00 ... 760 V: harmonika napona razlučivosti Uh: 0,01% Un, harmonika napona točnosti Uh: ± 5% Uh za Uh ≥ 1% Un, ± 0,05% Un za Uh ˂ 1% Un ; Trenutni raspon harmonika Ih: Dep. Trenutne stezaljke, razlučivost struja harmonike Ih: 0,01% vB, točnost harmonika struje: ± 5% Ih za Ih ≥ 3% In, ± 0,15% In za Ih ˂ 3% In; Raspon faktora distorzije (THD) za napon i Struja: 0,0 ... 100,0% i. Ref. Do d. RMS vrijednost, THD razlučivost za napon i Struja: 0,1%, THD točnost za napon i. Struja: ± 5%; Harmonika raspon d. Aktivno (Ph) u. Reaktivna snaga (Qh): Dep. Of Trenutne stezaljke, harmonične rezolucije d. Aktivno (Ph) u. Reaktivna snaga (Qh): Dep. Of Minimalna vrijednost Struja i napon; Područje kuta između napona i Trenutna harmonika ϕUI: -180 ° ... + 180 °, kut rezolucije između napona u. Trenutna harmonika ϕUI: 0,1 °, kut točnosti između napona u. Trenutna harmonika: ± (hx 1 °); Raspon K-faktora K: 1,0 ... 50,00: rezolucija K-faktora K: 0,1, točnost K-faktora K: ± 10%; Flicker Pst / lt raspon: 0,20 ... 10,00: Flicker Pst / lt rezolucija: 0,01, Flicker Pst / lt točnost: ± 5%; Područje napona i Trenutna nejednakost: 0,0 ... 20,00%: razlučivost napona u. Trenutna nejednakost: 0,1%, napon točnosti u. Trenutna nejednakost: 0,15% (apsolutna pogreška); Trenutno područje stezanja F1, F2, F3: 0 ... 3000 A (10000 AP-P); Trenutno područje stezanja C-4: 0 ... 1000 A (3600 AP-P); Trenutno područje stezanja C-5: 0 ... 1000 A (3600 AP-P); Trenutno područje stezanja C-6: 0 ... 10 A (36 AP-P) (bez strujnog transformatora); Trenutno područje stezanja C-7: 0 ... 100 A (360 AP-P); sučelja / komunikacija: OR-1, USB, GPS, GSM;
- Vrsta proizvoda
uređaj za analizu mreže
- Kategorija mjerenja
CAT IV 600 V
tvornički standard (vlastiti)
- Opskrba naponom
64/110 V; 110 / 190V; 115 / 200V; 127 / 220V; 254 / 440V; 290/500 V; 64/110 V; 110 / 190V; 115 / 200V; 220 / 380V; 230 / 400V; 240 / 415V; 400/690 V
- dim.
(D x Š x V) 440 x 520 x 200 mm
- Težina
8.4 kg
- Vrsta mjerenja
1-fazno
3-fazno
- Posebne značajke
s funkcijom zapisivača
- Širina
520 mm
- Visina
200 mm
- Dužina
440 mm
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1427971 Sonel PQM-710 uređaj za analizu mreže 1-fazno, 3-fazno s funkcijom zapisivača
Upute za rad i sigurnost
Upute za rad i sigurnost 1427971 Sonel PQM-710 uređaj za analizu mreže 1-fazno, 3-fazno s funkcijom zapisivača
Opis
Analizator kvalitete energije PQM-702 tvrtke Sonel razvijen je za analizu kvalitete energije na najvišoj razini. Svi zajednički EU i IEC standardi su ispunjeni i provode se sva mjerenja prema IEC 61000-4-30 klase A. Trenutne stezaljke mogu mjeriti struje do 3 kA i, zajedno sa svim ostalim zabilježenim parametrima analizatora, mogu se prenijeti na PC, profesionalno procijeniti i analizirati putem WLAN-a, integriranog modema (UTMS ili GSM), USB ili microSD kartice s priloženim softverom. Protokoli se mogu kreirati automatski u skladu s EN50160. Točnu mrežnu analizu dodatno podržava integrirani GPS prijemnik za vremensku sinkronizaciju RTC-a. Ugradnja je moguća i u zgradama i na otvorenom terenu.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- 7 mjernih vodova ((2,2 m fiksno); 4 adaptera magnetskog napona (L1, L2, L3, N); 5 ispravljača napona s navojem M4 / M6 (L1, L2, L3, N, PE); 1 ispravljač za izmjenu kabela; Mrežni utikač s utičnicama za banane; Alligator spone: 2 crvena, 1 žuta, 1 plava, 1 crna; 2 DIN nosača šina; 2 nosača jarbola; 2 zatezna remena; Komplet punjivih baterija LiIon; 1 tvrdi kofer; 1 OR-1 - USB adapter za prijenos podataka; 1 USB kabel; Softver za analizu podataka Sonel za analizu podataka; upute za uporabu; certifikat o umjeravanju
Isporuka uključuje
- Sonel PQM-702 mrežni analizator WMDEPQM702
