Mjerna tehnika i napajači Mjerna tehnika Testni i ispitni uređaji Mjerni uređaji za analizu mreže

VOLTCRAFT PA-3000 uređaj za analizu mreže 3-fazno 24-bitni ulazi, grafički prikaz

EAN:
Šifra proizvođača:
Kataloški br.:

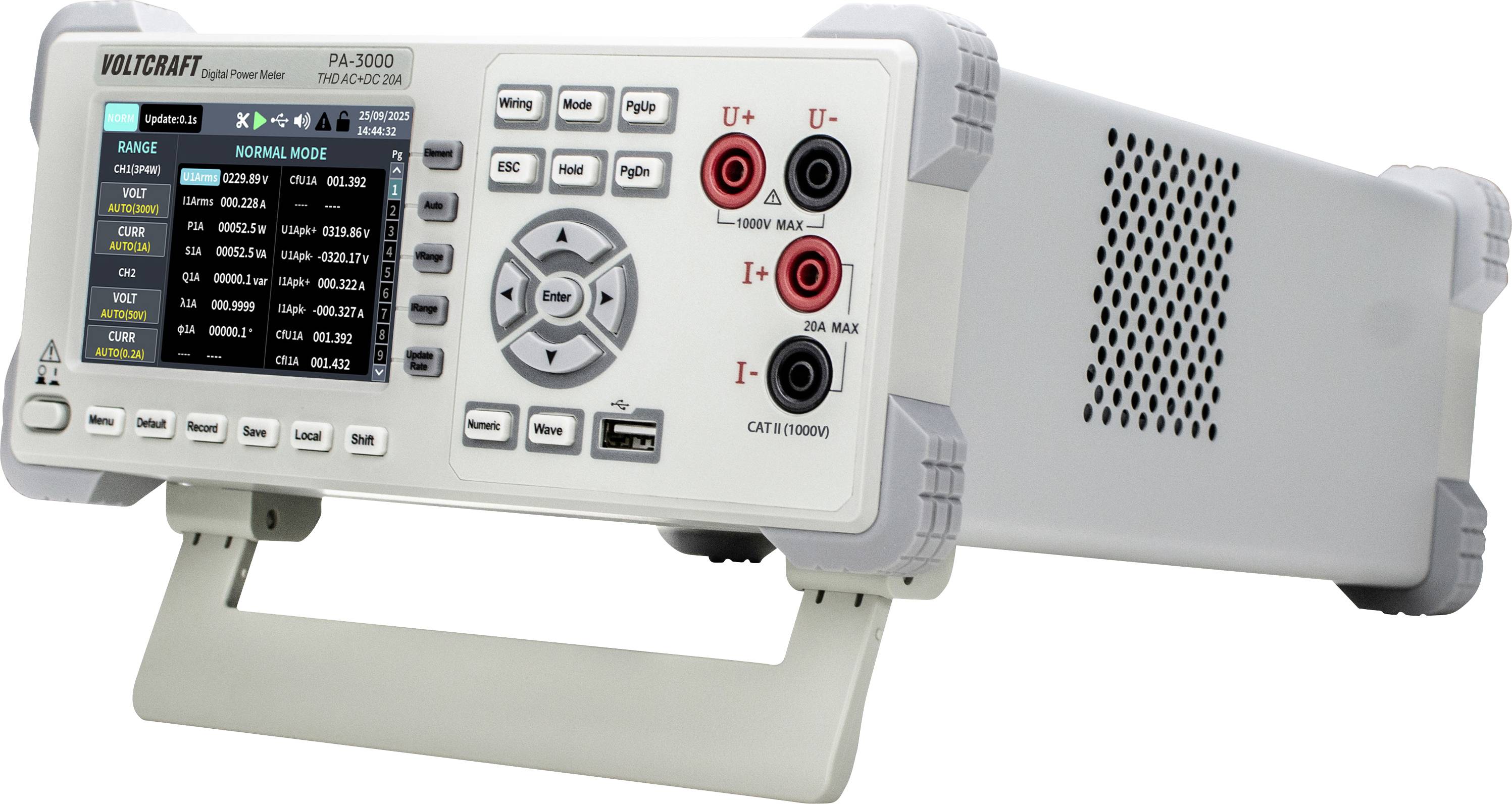

Pogled sa prednje strane laboratorijskog izvora napajanja VOLTCRAFT PA 3000 s prikazom, kontrolnim gumbima, rotacijskim jastučićem i izlaznim priključcima.
Pogled sa prednje strane laboratorijskog izvora napajanja VOLTCRAFT PA 3000 s prikazom, kontrolnim gumbima, rotacijskim jastučićem i izlaznim priključcima.

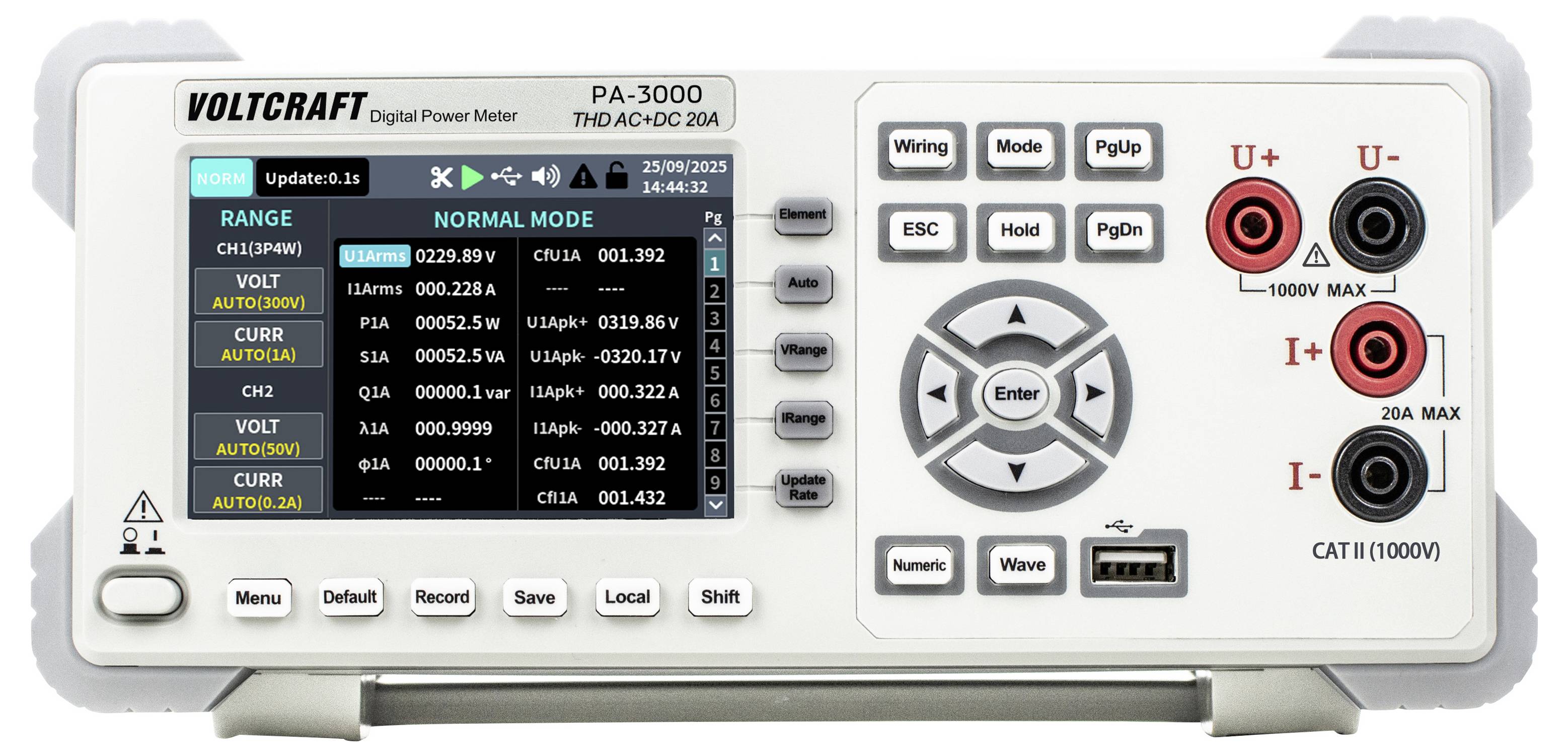

Prednja ploča digitalnog mjerača snage VOLTCRAFT PA-3000 s prikazom, kontrolnim gumbima, navigacijskom tipkovnicom i priključcima za ulaznu struju/napon.

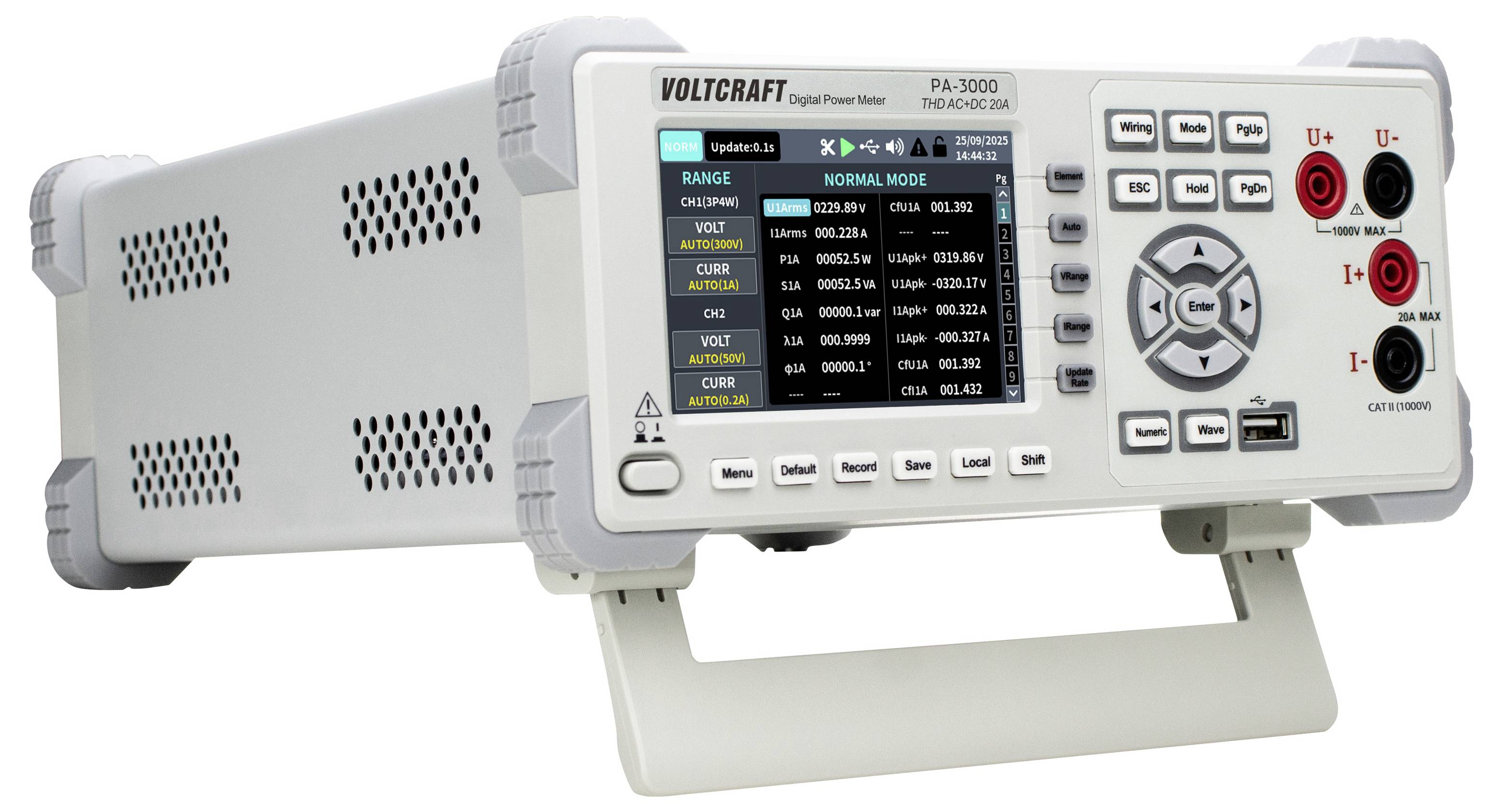

Frontalni pogled na analizator snage VOLTCRAFT PA-3000 s displejom, gumbima za upravljanje i ulaznim terminalima na stativu.

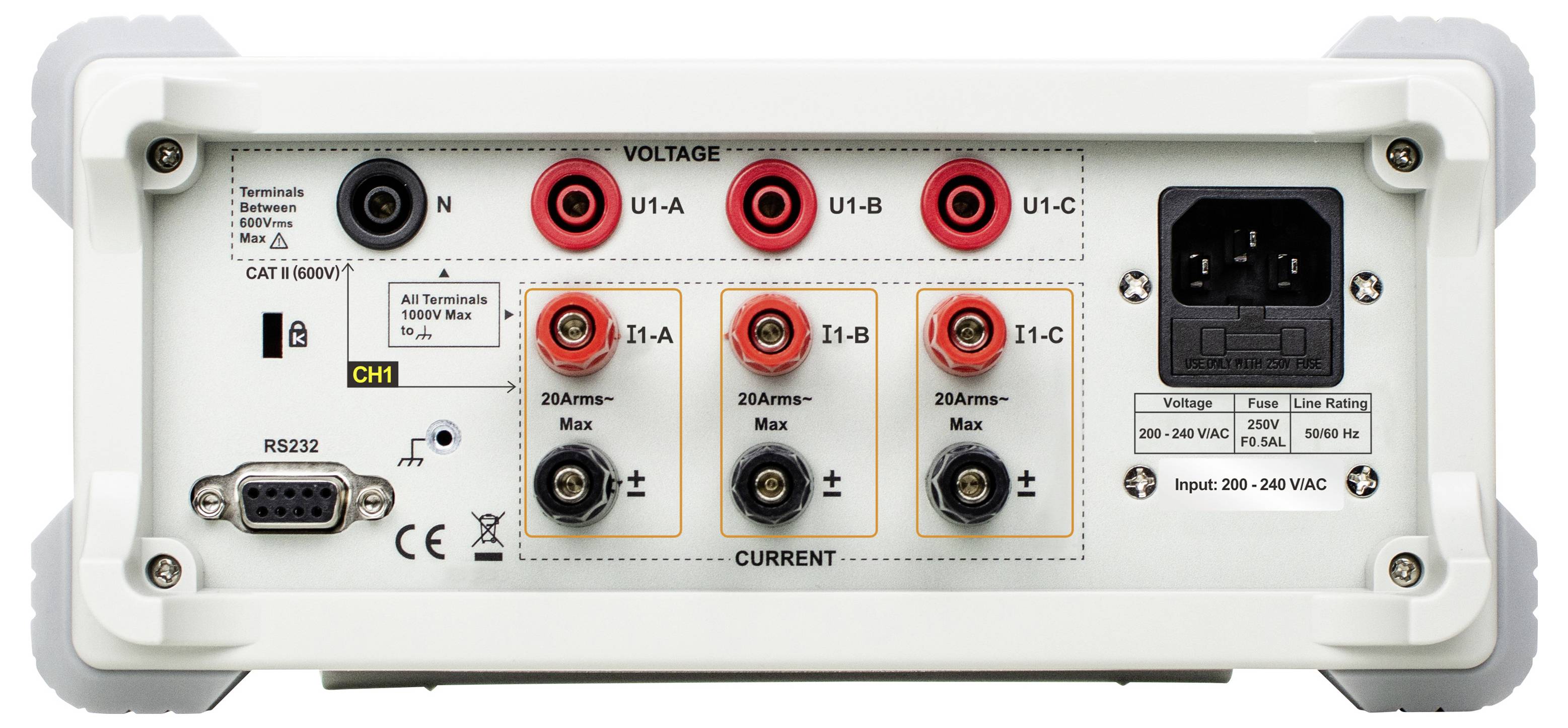

Stražnja ploča mjernog električnog uređaja s priključnicama za ulaz napona i struje, RS232 priključkom i ulazom za izmjeničnu struju.

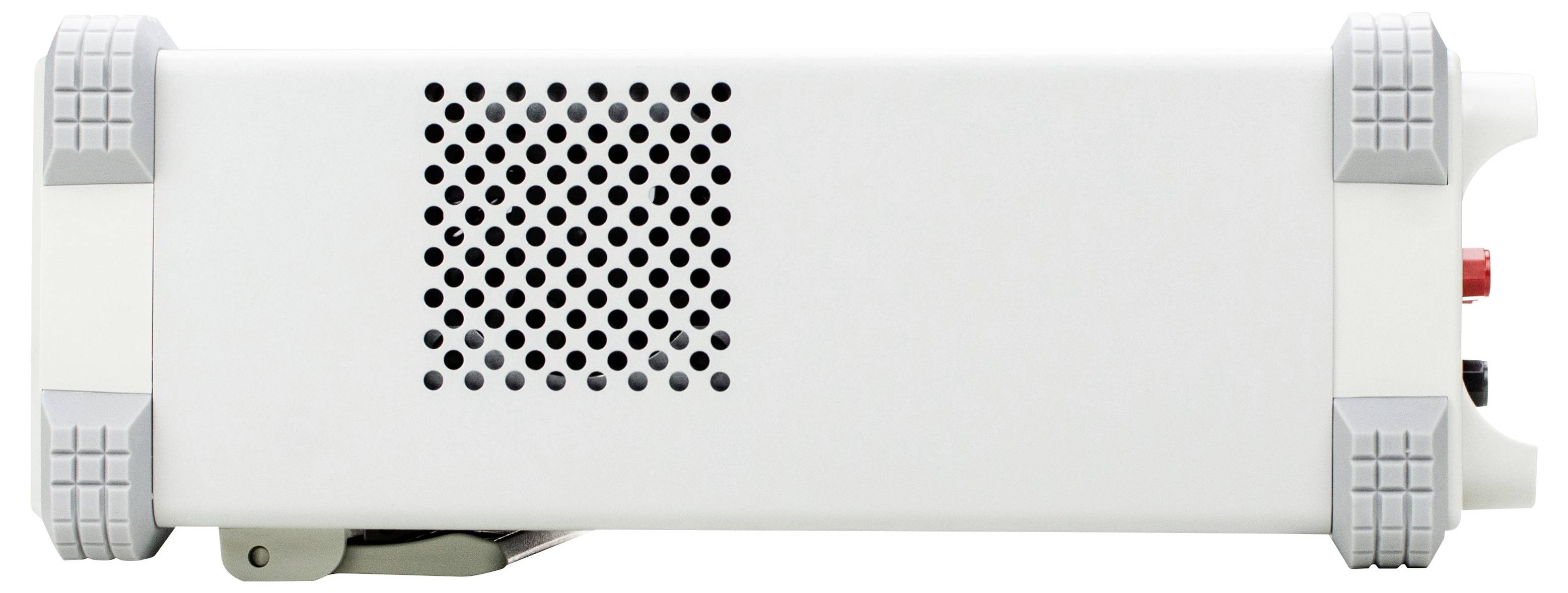

Bočni pogled na bijeli elektronski uređaj s crnom ventilacijskom rešetkom, sivim kutnim zaštitnicima i crvenim i crnim priključcima na desnom kraju.

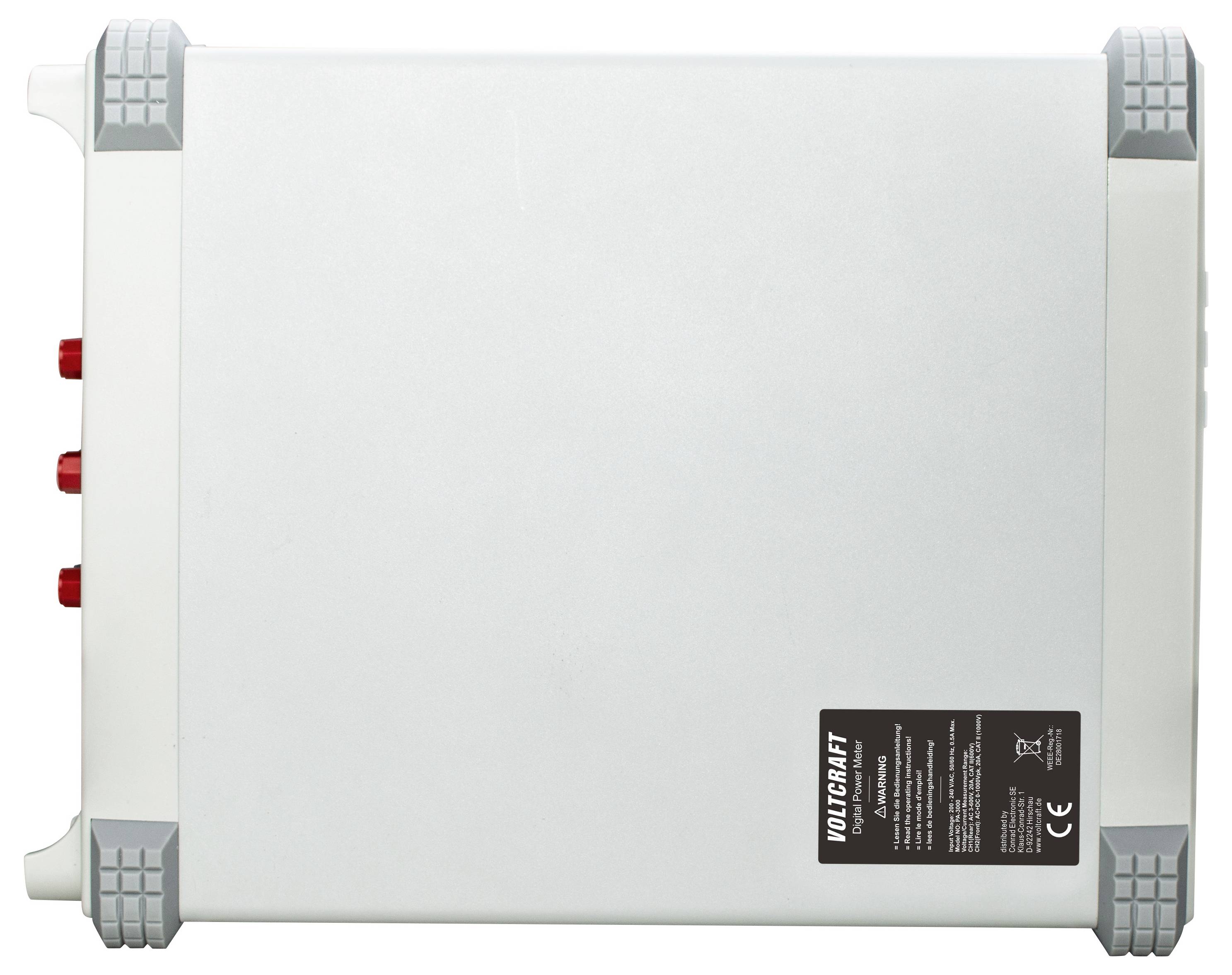

Pogled odozgo na srebrni VOLCART uređaj s četiri siva kutna zaštitnika i tri crvena bočna priključka, prikazano na bijeloj podlozi.
Dva stolna digitalna napajanja s prikazima i povezanim crvenima, crnim i zelenima mjernim vodičima, postavljena za ispitivanje električni

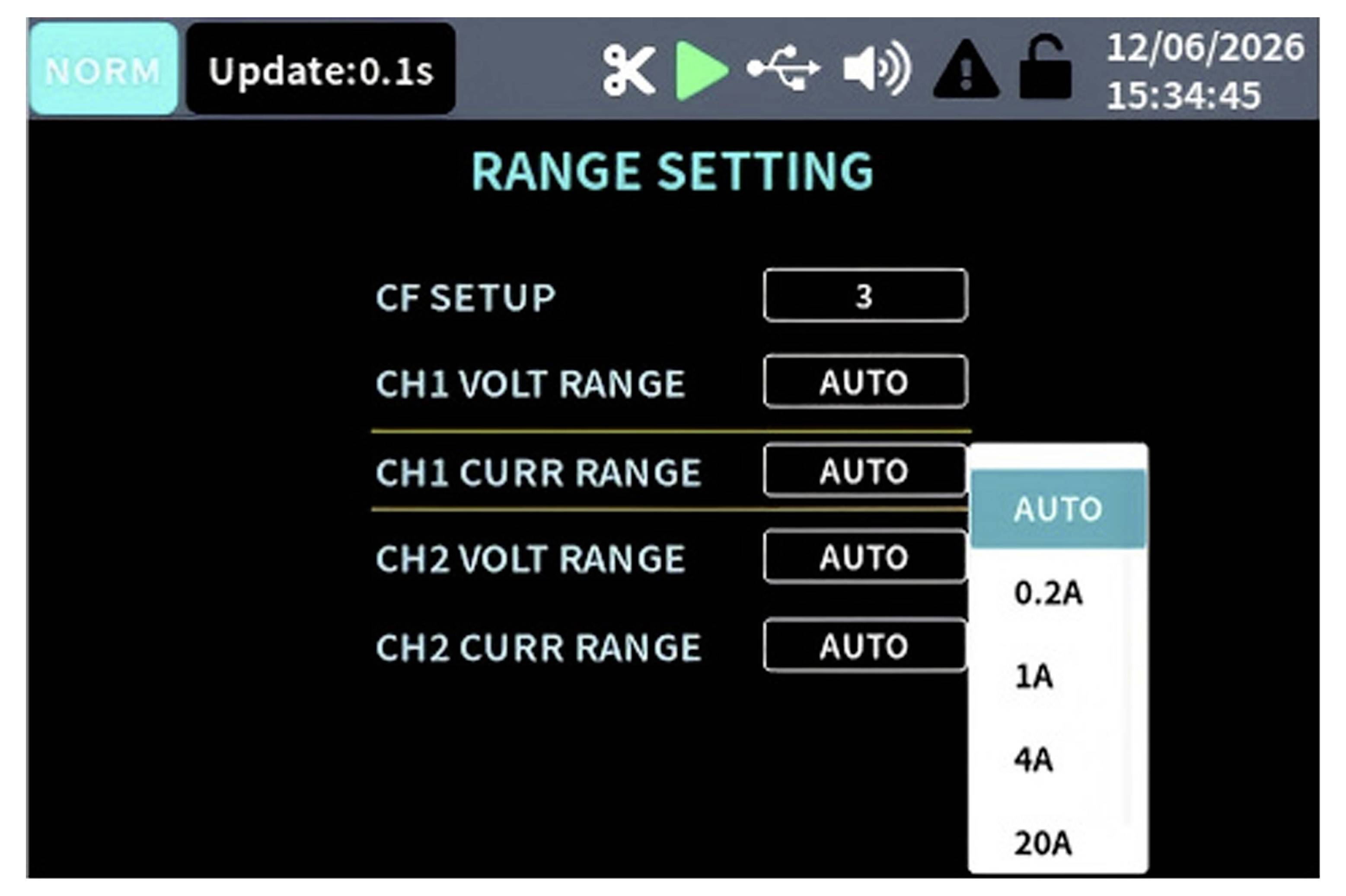

Crni zaslon postavki uređaja s naslovom 'POSTAVKE RASPONA' s poljima za CF setup i raspone napona i struje CH1/CH2; padajući izbornik raspona struje CH1 je otvoren pokazujući AUTO, 0.2A, 1A, 4A, 20A.

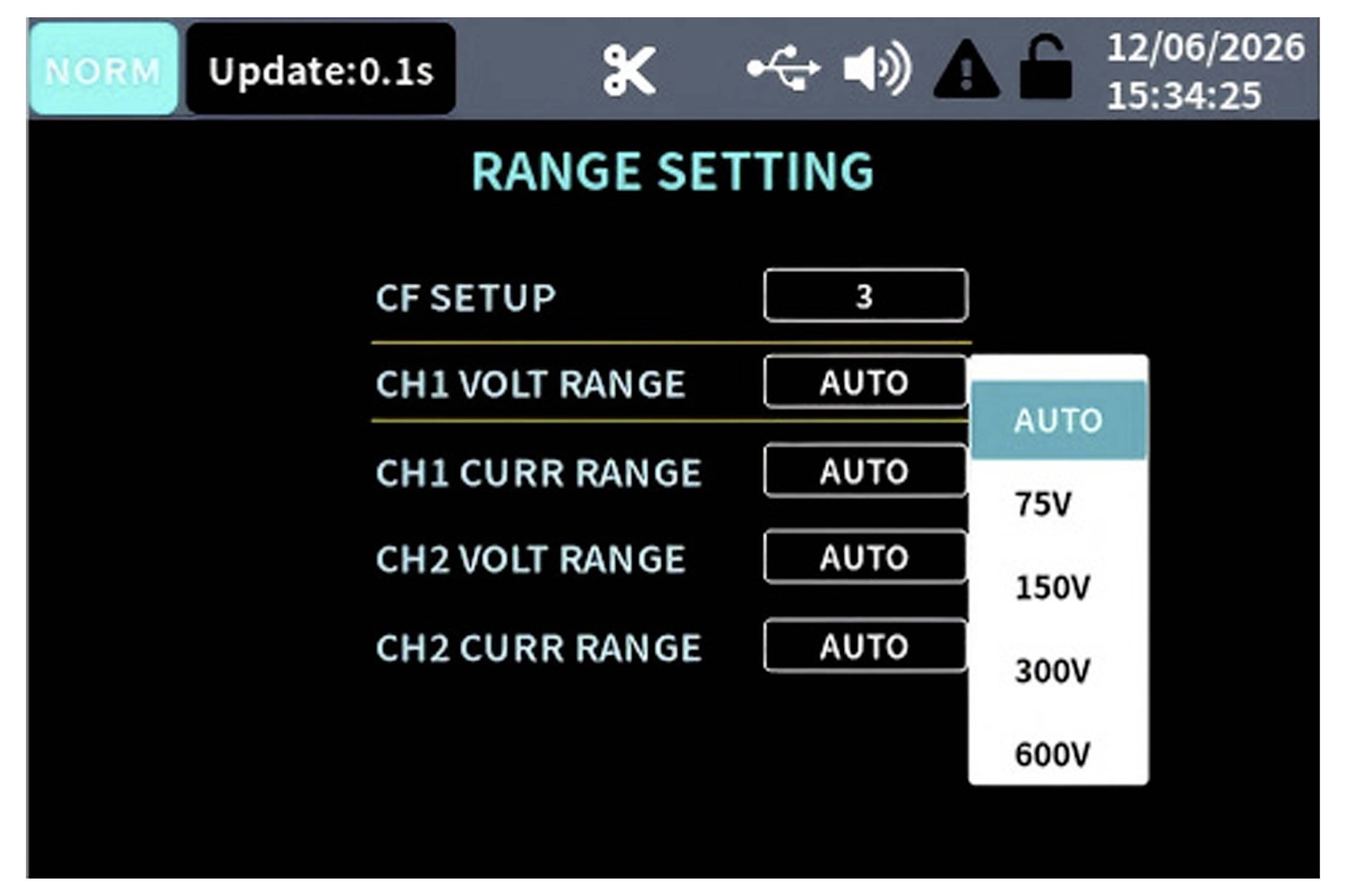

Zaslon za postavljanje raspona koji prikazuje CF postavku 3 i CH1/CH2 raspon napona i struje postavljene na AUTO, s otvorenim padajućim popisom koji navodi AUTO, 75V, 150V, 300V i 600V za raspon napona CH1.

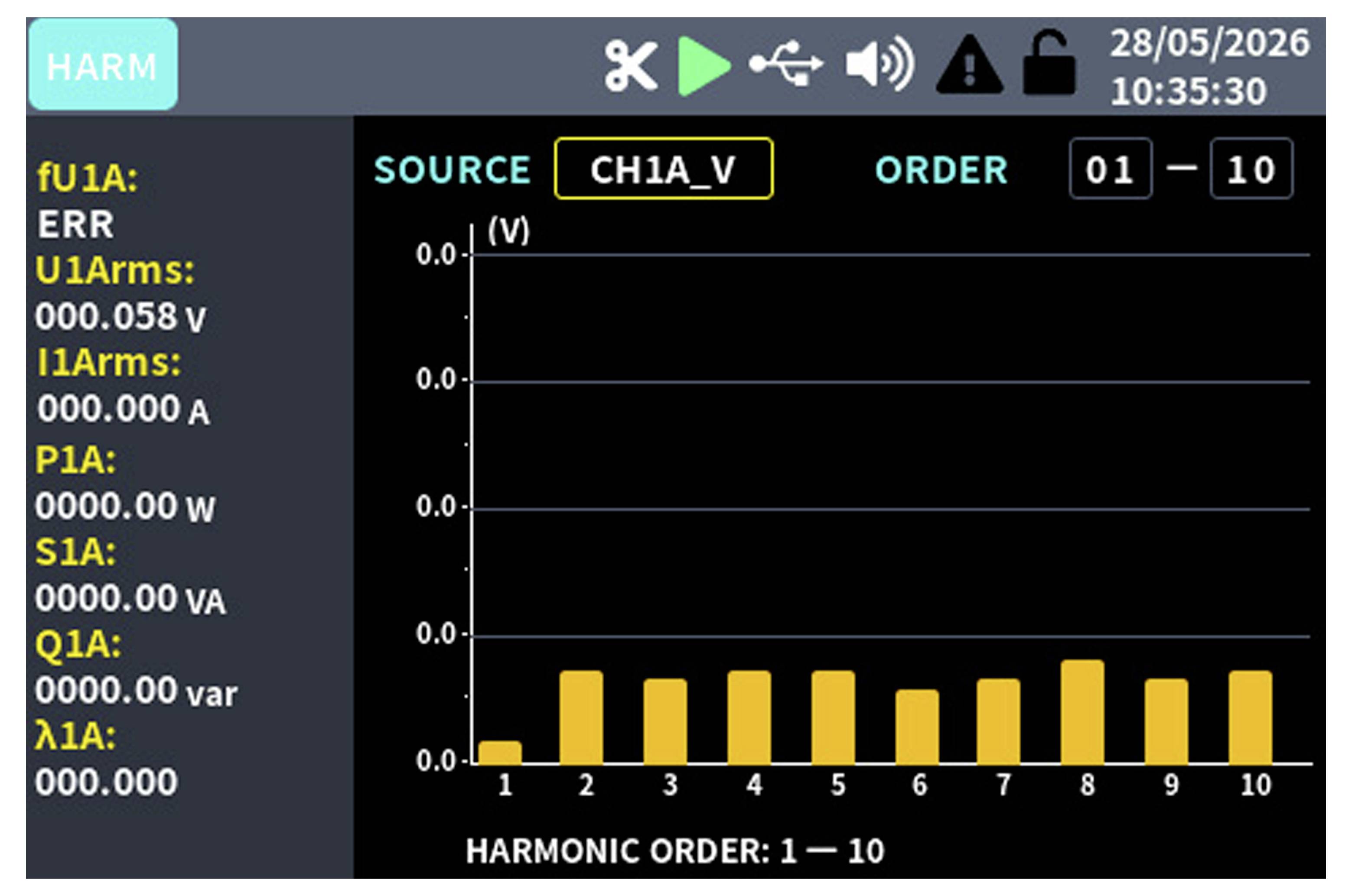

Prikaz harmonika za izvor 'CH1A_V' prikazuje stupčasti dijagram harmoničkog reda 1-10, s redom 2-10 dominantan i redom 1 vrlo nizak; lijeva ploča navodi električne mjerenja.

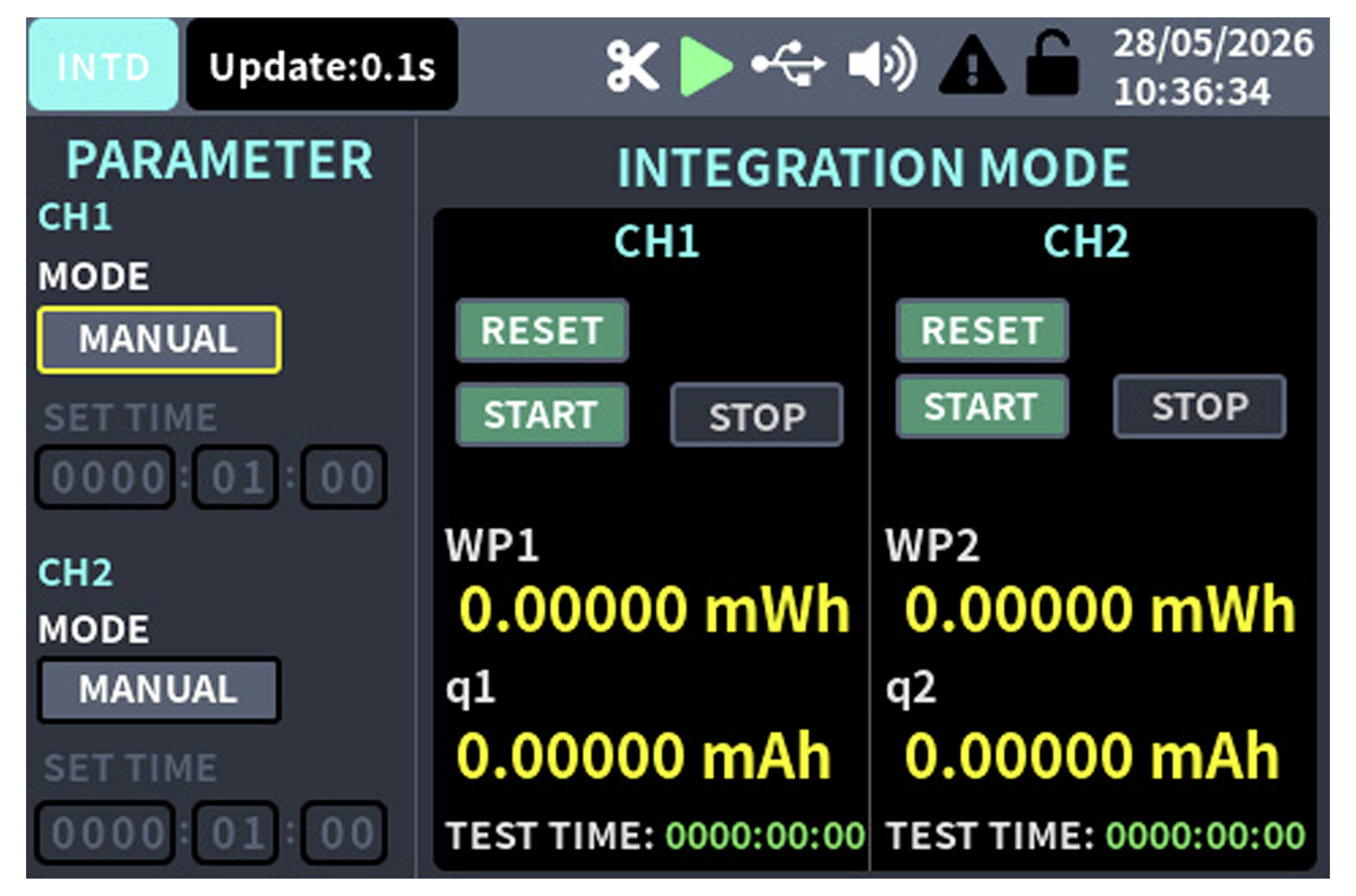

Industrijska kontrolna nadzorna ploča koja prikazuje način integracije za CH1 i CH2, oba u ručnom načinu rada s gumbima za resetovanje/pokretanje/zaustavljanje te nultim očitanjima energije (mWh, mAh) i vremenom testiranja.

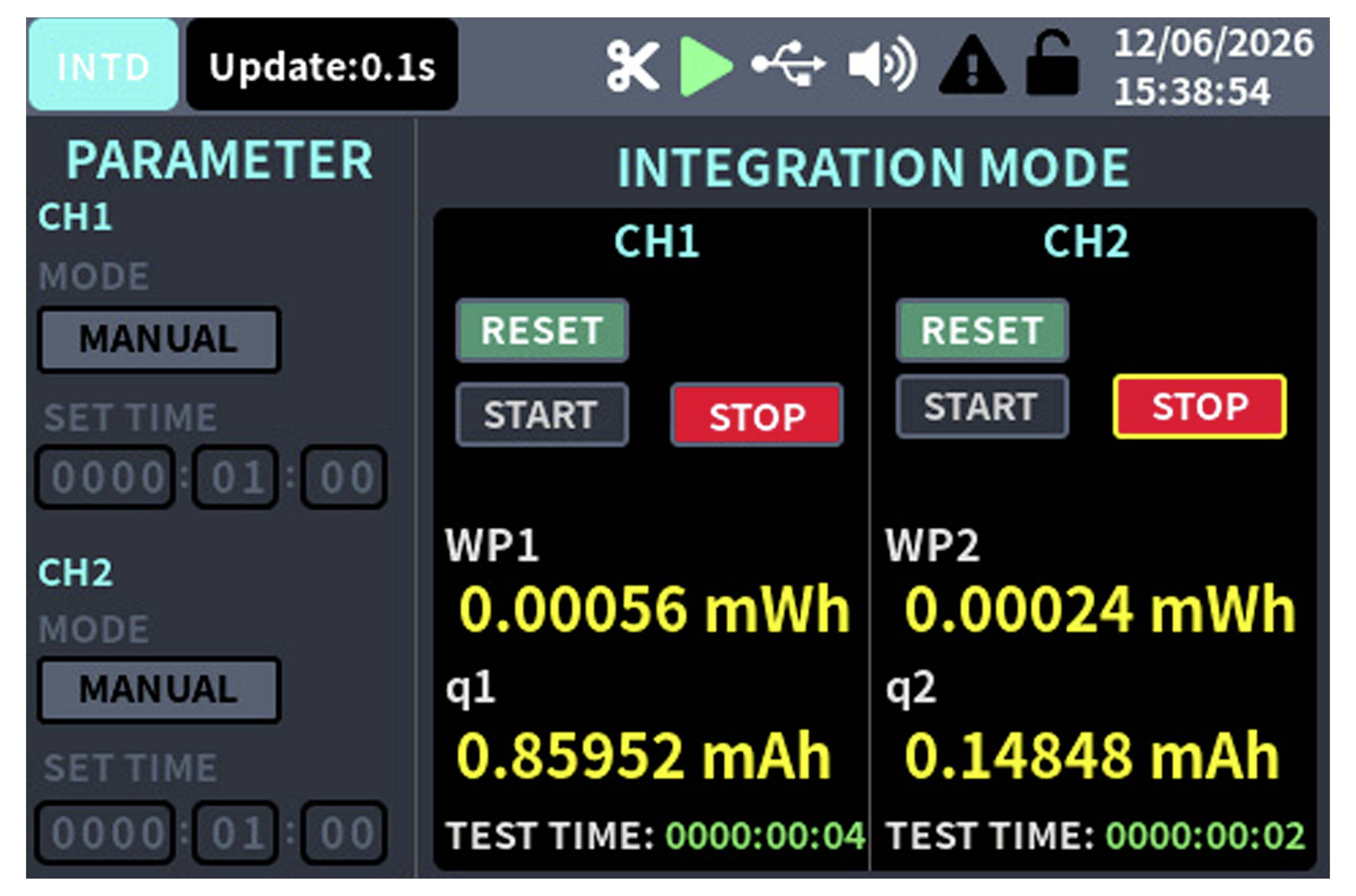

Industrijski upravljački ekran s prikazom načina integracije za CH1 i CH2, s gumbima za resetiranje/pokretanje/zaustavljanje i izmjerenim vrijednostima WP1 0.00056 mWh, q1 0.85952 mAh; WP2 0.00024 mWh, q2 0.14848 mAh.

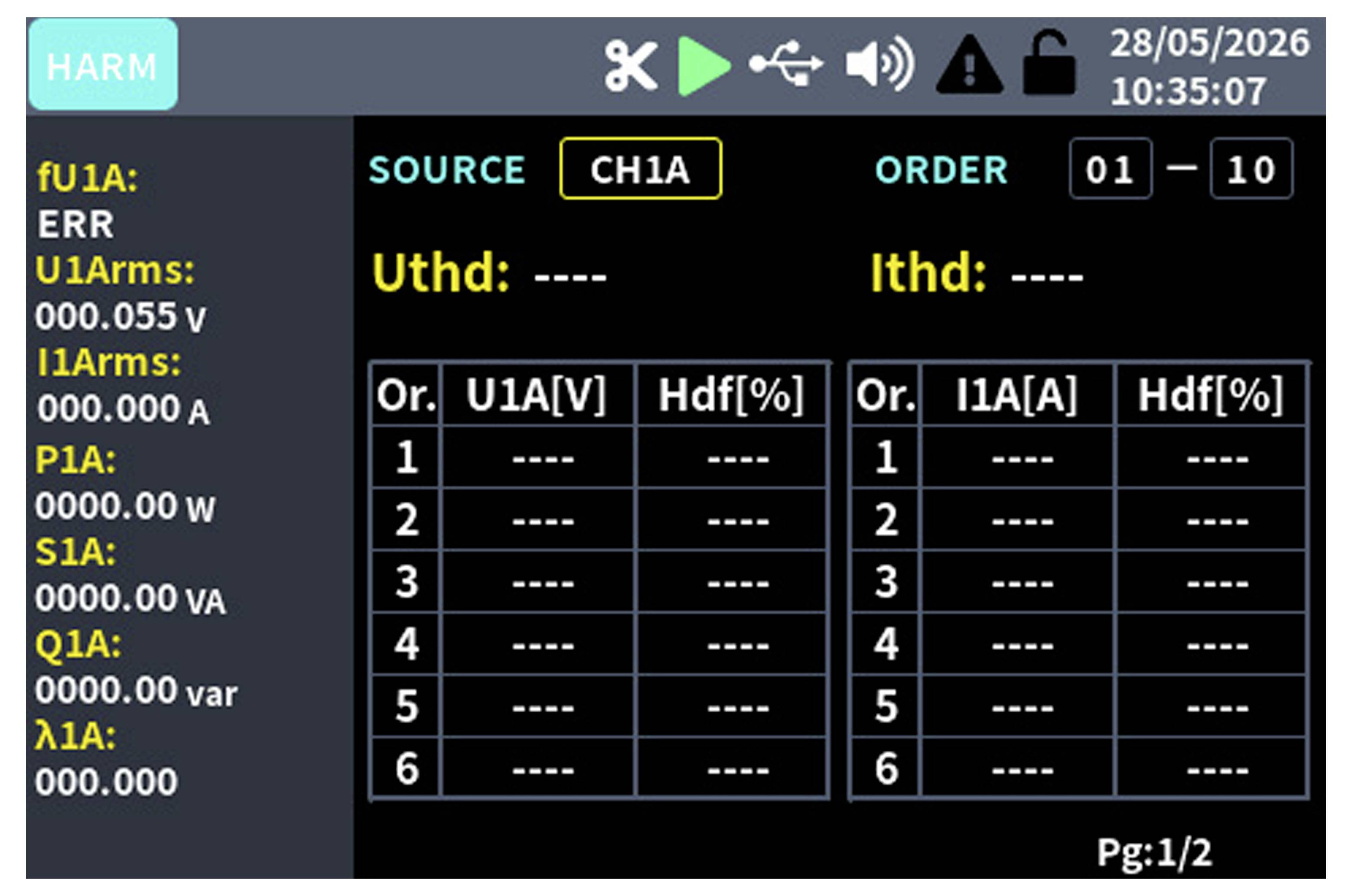

Industrijski mjerni uređaj HARM ekran pokazuje izvor CH1A i redoslijed 01-10, s Uthd i Ithd oba prazna i tablicama za napone i strujne harmonijske redoslijede 1-6 na stranici 1/2.

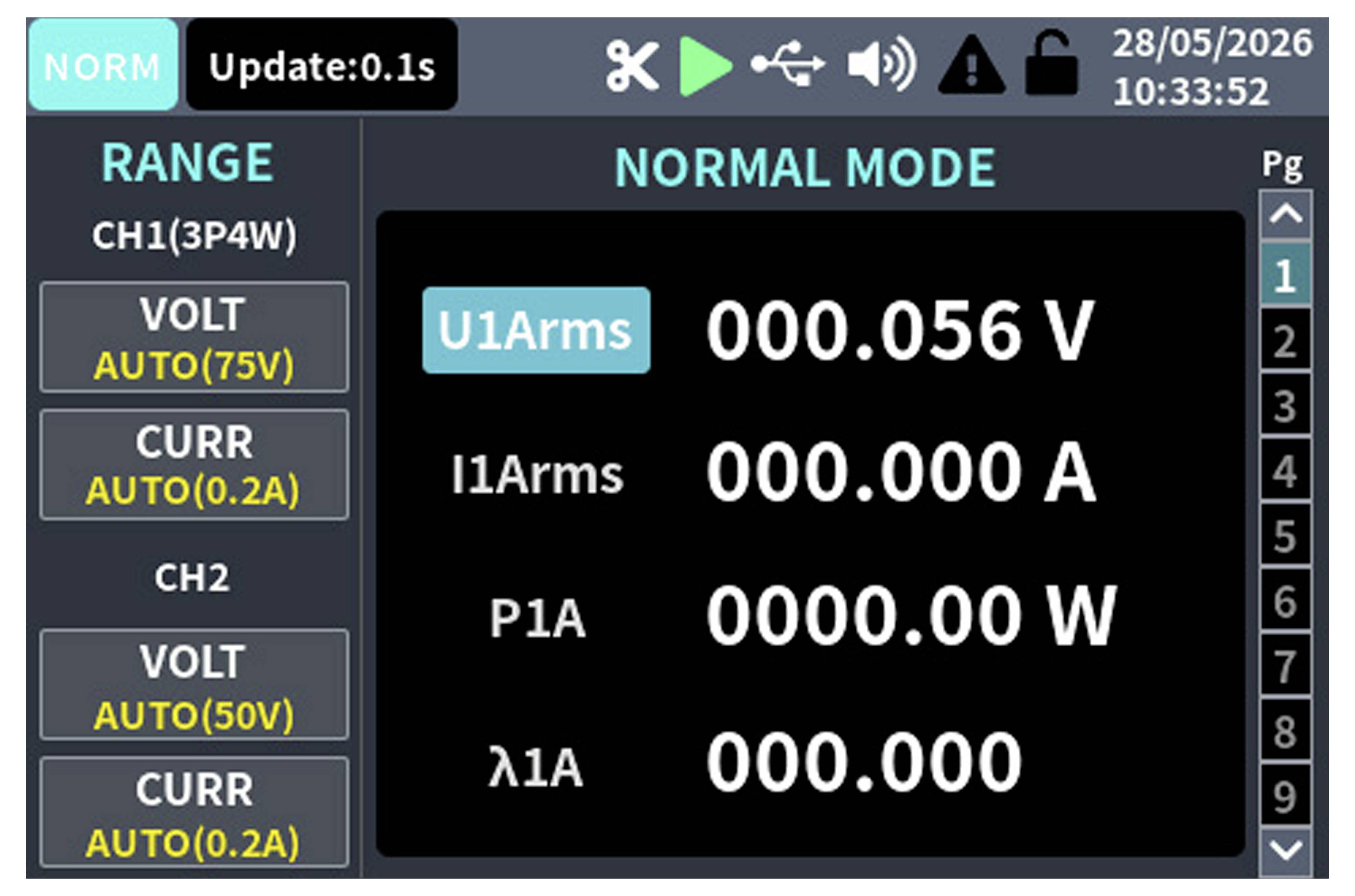

Digitalni mjerni prikaz snage u normalnom režimu prikazuje U1Arms 000.056 V, I1Arms 000.000 A, P1A 0000.00 W, i λ1A 000.000, s rasponima kanala na lijevoj strani.

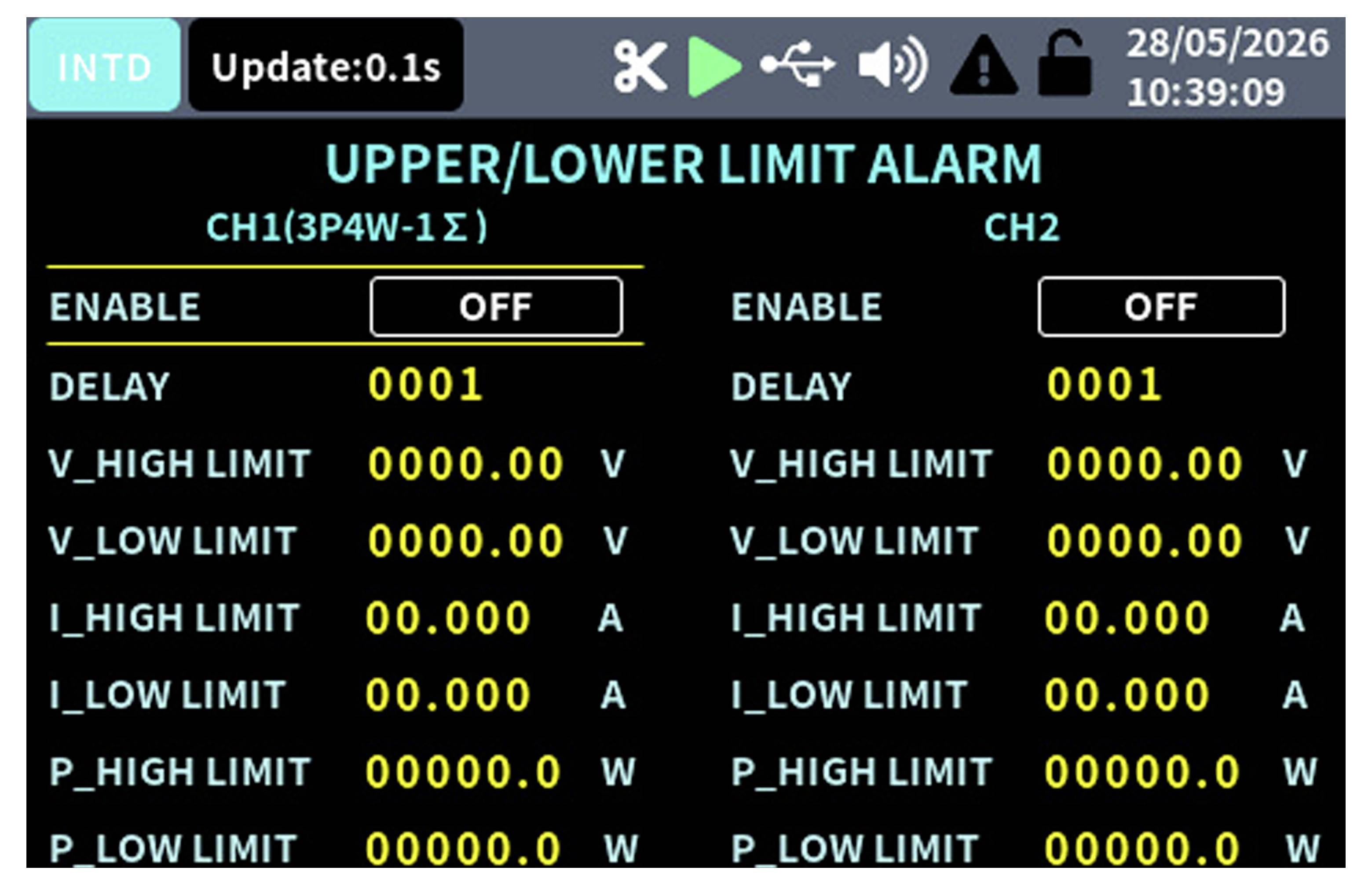

Industrijski kontrolni zaslon prikazuje gornju/donju granicu alarm postavki za CH1 i CH2, oboje onemogućeni, s kašnjenjem 0001 i svi naponi, struje i ograničenja snage postavljeni na 0.

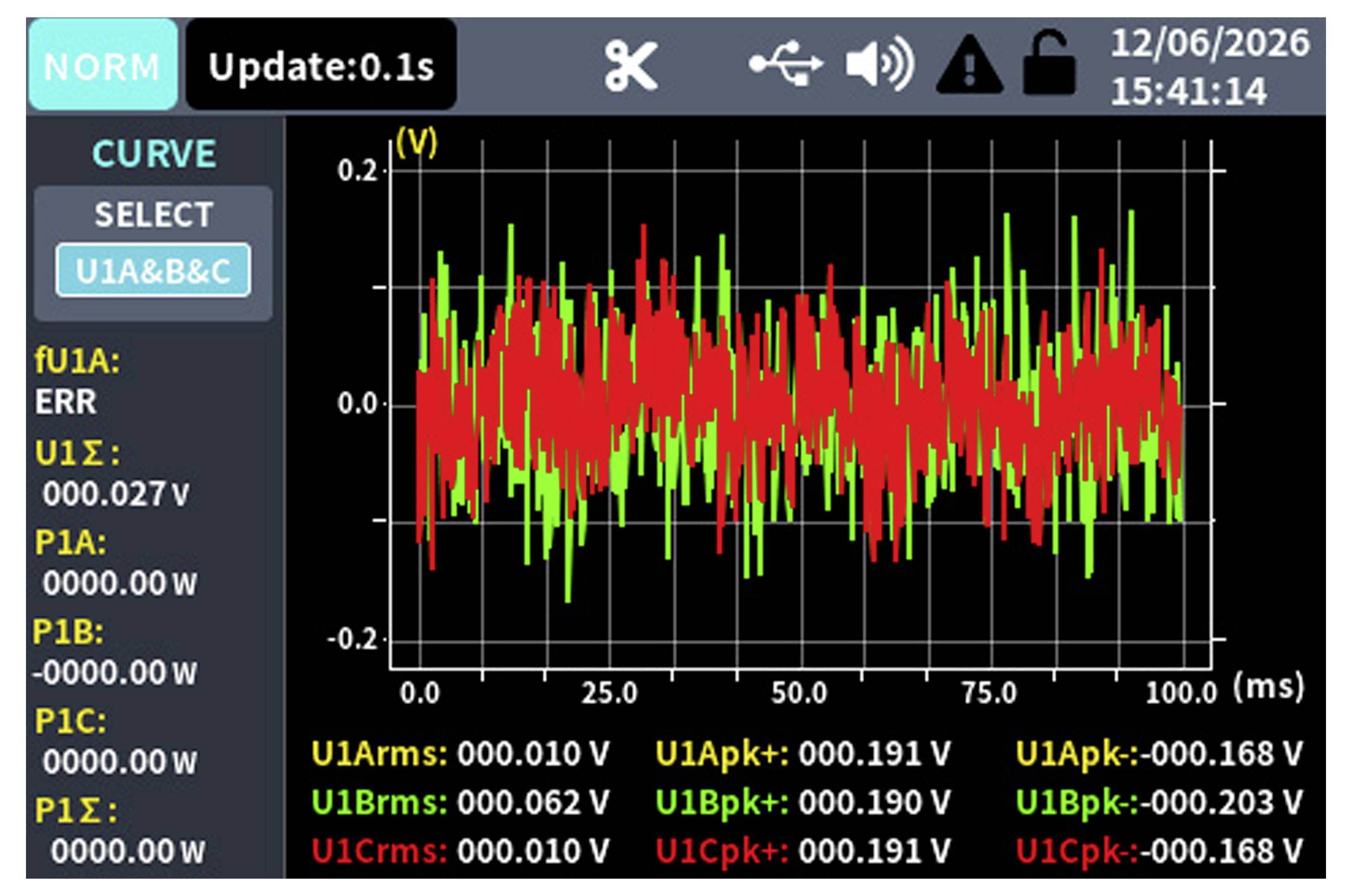

Osciloskopu sličan grafikon koji prikazuje naponske valnog oblika U1A, U1B i U1C tijekom 0–100 ms, s bučavim signalima usredotočenim blizu 0 V.
1/16
VOLTCRAFT

Više informacija

Tehnički list (PDF)
English
Dostava pon, 5.10.

1 kom. - zaliha Njemačka

Broj

Ukupno (765,00 € / komad)
765,00 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja
  • Istaknuto i detalji
  • Tehnički podaci
  • Dokumenti i preuzimana
  • Opis
  • Isporuka uključuje
  • Često se kupuje zajedno
  • Pribor

Istaknuti proizvodi i detalji

Voltcraft PA-3000 3-fazni analizator snage s loggerom podataka 36 kW

  • Mjerenje trofazne snage
  • Visoka preciznost klase 0,5
  • Harmonijska dijagnoza do 63. reda
  • Dvokanalni ulaz
  • 10 cm (3,95") TFT zaslon u boji
  • Serijsko RS232 komunikacijsko sučelje

Tehnički podaci

Vrsta proizvoda

uređaj za analizu mreže

tvornički standard (vlastiti)

dim.

(D x Š x V) 235 x 295 x 110 mm

Težina

3 kg

Vrsta mjerenja

3-fazno

Posebne značajke

24-bitni ulazi

grafički prikaz

Širina

295 mm

Visina

110 mm

Dužina

235 mm

Sučelja

RS-232

Ambalaža bez plastike

ambalaža bez plastike

Dokumenti i preuzimanja

Podatkovna tablica

English

Podatkovna tablica 3758725 VOLTCRAFT PA-3000 uređaj za analizu mreže 3-fazno 24-bitni ulazi, grafički prikaz

Upute za rad i sigurnost

Upute za rad i sigurnost 3758725 VOLTCRAFT PA-3000 uređaj za analizu mreže 3-fazno 24-bitni ulazi, grafički prikaz

Upute za rad i sigurnost 3758725 VOLTCRAFT PA-3000 uređaj za analizu mreže 3-fazno 24-bitni ulazi, grafički prikaz

Uvjeti garancije

Uvjeti garancije 3758725 VOLTCRAFT PA-3000 uređaj za analizu mreže 3-fazno 24-bitni ulazi, grafički prikaz

Opis


Precizno mjerenje trofazne snage i analiza mreže
Voltcraft trofazni analizator snage idealan je partner za detaljna istraživanja električnih sustava u trgovini i industriji. S visokopreciznom točnošću klase 0,5, mjerni uređaj omogućuje točno mjerenje napona, struja i aktivnih snaga. Dvokanalni ulaz i dubinska harmonička dijagnostika do 63. reda omogućuju brzu identifikaciju povratne veze mreže i izvora smetnji u složenim sustavima.
Prikupljanje podataka u stvarnom vremenu i detaljna analiza ključnih pokazatelja uspješnosti (KPI)
Svi podaci o radu i performansama besprijekorno se bilježe u stvarnom vremenu. Sustav bilježi napon (V), struju (A), aktivnu snagu (W), prividnu snagu (VA), reaktivnu snagu (var), faktor snage (PF/λ), frekvenciju (Freq/ƒ), faktor vršnog napona (V/I), vršne vrijednosti (Upk, Ipk) i ukupno harmonijsko izobličenje (THD). Zahvaljujući izvrsnoj rezoluciji do 0,01 V za napon, 0,001 A za struju i do 0,01 W u rasponu snage, čak i najmanje promjene opterećenja mogu se precizno dokumentirati.
Sučelja, vizualizacija i pohrana podataka mjerenja
Izmjerene vrijednosti jasno su prikazane na 10 cm (3,95") TFT zaslonu u boji. Za dugoročnu dokumentaciju i evaluaciju dostupan je USB zapisivač podataka, koji je dopunjen praktičnom funkcijom snimanja zaslona za brzo vizualno evidentiranje. Serijsko RS232 sučelje osigurava pouzdanu komunikaciju podataka i jednostavnu integraciju u postojeća okruženja ispitnih stolova.
Opseg isporuke i komponente sustava
Analizator snage Voltcraft dolazi s kabelom za napajanje i setom mjernih kabela s banana utikačima i krokodil štipaljkama. Također je uključen detaljan priručnik s uputama.

Ovaj tekst je strojno preveden.

Izvedba

  • Prikupljanje podataka o performansama i radu u stvarnom vremenu
  • USB zapisivač podataka i funkcija snimanja zaslona
  • Mjerenje: V, A, W, VA, var, PF (λ), Freq (ƒ), krest faktor (V / I), Upk, Ipk, THD
  • Rezolucija napona: 0,01 V / 0,1 V
  • Trenutna rezolucija: 0,001 A
  • Rezolucija snage: 0,01 W / 0,1 W / 1 W

Isporuka uključuje

  • mjerač snage
  • Mrežni kabel
  • Mjerni kabel (banana utikač na krokodil štipaljku)
  • Uputstva za korištenje

Opis


Precizno mjerenje trofazne snage i analiza mreže
Voltcraft trofazni analizator snage idealan je partner za detaljna istraživanja električnih sustava u trgovini i industriji. S visokopreciznom točnošću klase 0,5, mjerni uređaj omogućuje točno mjerenje napona, struja i aktivnih snaga. Dvokanalni ulaz i dubinska harmonička dijagnostika do 63. reda omogućuju brzu identifikaciju povratne veze mreže i izvora smetnji u složenim sustavima.
Prikupljanje podataka u stvarnom vremenu i detaljna analiza ključnih pokazatelja uspješnosti (KPI)
Svi podaci o radu i performansama besprijekorno se bilježe u stvarnom vremenu. Sustav bilježi napon (V), struju (A), aktivnu snagu (W), prividnu snagu (VA), reaktivnu snagu (var), faktor snage (PF/λ), frekvenciju (Freq/ƒ), faktor vršnog napona (V/I), vršne vrijednosti (Upk, Ipk) i ukupno harmonijsko izobličenje (THD). Zahvaljujući izvrsnoj rezoluciji do 0,01 V za napon, 0,001 A za struju i do 0,01 W u rasponu snage, čak i najmanje promjene opterećenja mogu se precizno dokumentirati.
Sučelja, vizualizacija i pohrana podataka mjerenja
Izmjerene vrijednosti jasno su prikazane na 10 cm (3,95") TFT zaslonu u boji. Za dugoročnu dokumentaciju i evaluaciju dostupan je USB zapisivač podataka, koji je dopunjen praktičnom funkcijom snimanja zaslona za brzo vizualno evidentiranje. Serijsko RS232 sučelje osigurava pouzdanu komunikaciju podataka i jednostavnu integraciju u postojeća okruženja ispitnih stolova.
Opseg isporuke i komponente sustava
Analizator snage Voltcraft dolazi s kabelom za napajanje i setom mjernih kabela s banana utikačima i krokodil štipaljkama. Također je uključen detaljan priručnik s uputama.

Ovaj tekst je strojno preveden.

Izvedba

  • Prikupljanje podataka o performansama i radu u stvarnom vremenu
  • USB zapisivač podataka i funkcija snimanja zaslona
  • Mjerenje: V, A, W, VA, var, PF (λ), Freq (ƒ), krest faktor (V / I), Upk, Ipk, THD
  • Rezolucija napona: 0,01 V / 0,1 V
  • Trenutna rezolucija: 0,001 A
  • Rezolucija snage: 0,01 W / 0,1 W / 1 W

Isporuka uključuje

  • mjerač snage
  • Mrežni kabel
  • Mjerni kabel (banana utikač na krokodil štipaljku)
  • Uputstva za korištenje
