Chauvin Arnoux C.A 8336 uređaj za analizu mreže 3-fazno s funkcijom zapisivača

EAN:
Šifra proizvođača:
Kataloški br.:
Digitalni analizator energije sa žutim kućištem prikazuje dijagram stupcima podatke o potrošnji energije na zaslonu.
Digitalni analizator energije sa žutim kućištem prikazuje dijagram stupcima podatke o potrošnji energije na zaslonu.

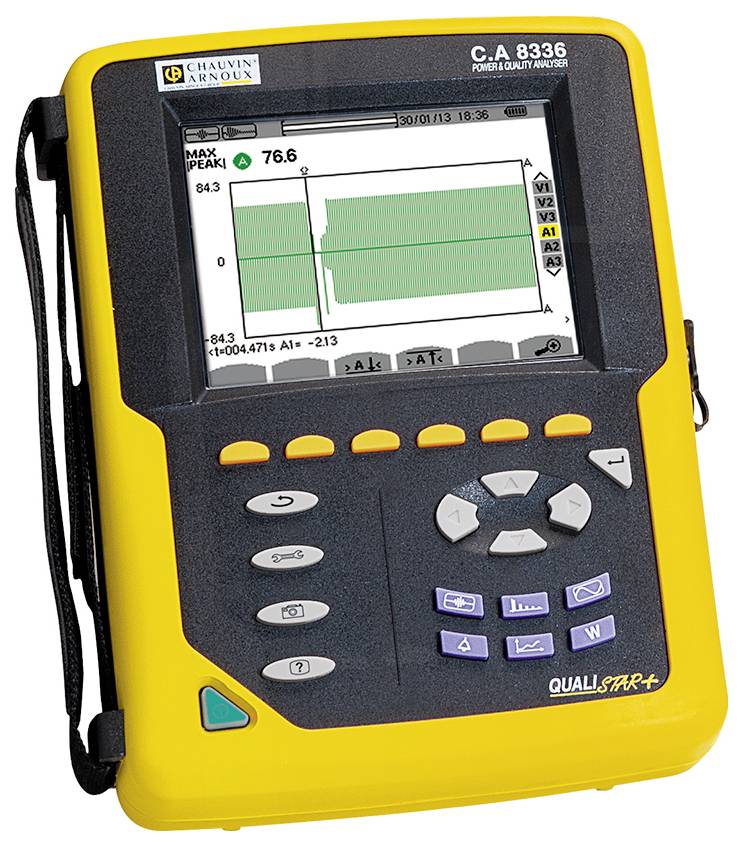

Žuti elektronički mjerni uređaj s ekranom koji prikazuje dijagram. Postoje tipke za upravljanje.

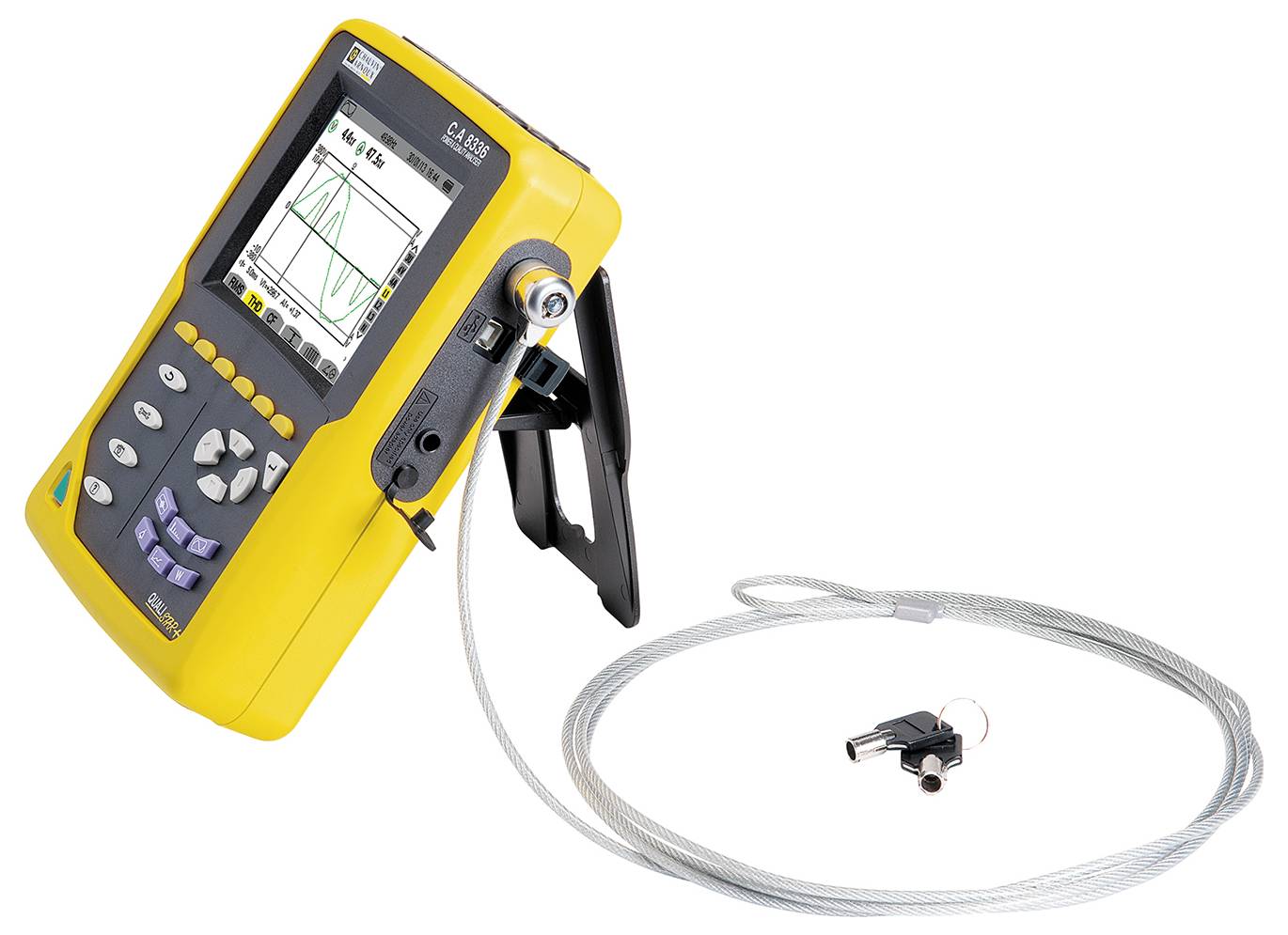

Prijenosni osciloskop u žutom kućištu s kabelom i sondom. Zaslon prikazuje prikaz valnog oblika. Pogodan za tehnička mjerenja.

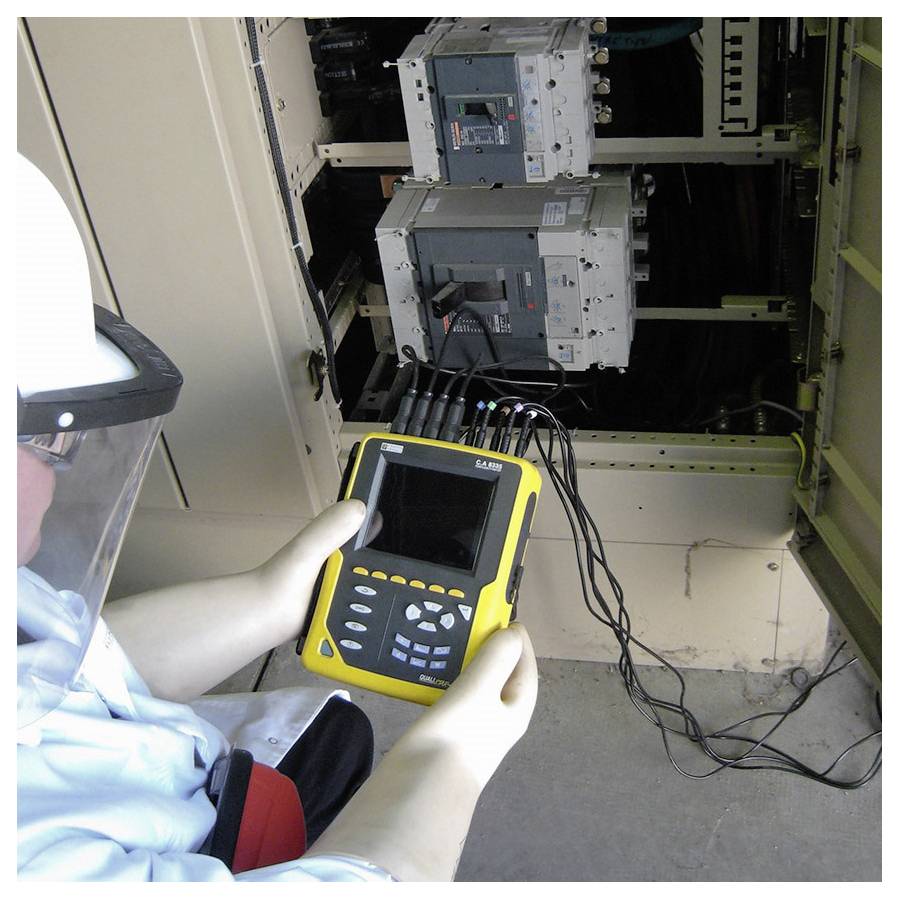

Jedna osoba provodi sigurnosne testove na električnim uređajima i koristi žuti mjerni uređaj dok nosi zaštitnu opremu.
1/4
Chauvin Arnoux
Tehnički list (PDF)
Dostava pon, 5.10.

1 kom. - zaliha Njemačka

Broj

Ukupno (6.365,00 € / komad)
6.365,00 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja
  • Istaknuto i detalji
  • Tehnički podaci
  • Dokumenti i preuzimana
  • Opis
  • Isporuka uključuje
  • Često se kupuje zajedno
  • Pribor

Istaknuti proizvodi i detalji

Chauvin Arnoux C.A 8336 uređaj za analizu mreže 3-fazno s funkcijom zapisivača

  • 5 napona i 4 strujna ulaza
  • Sva mjerenja za cjelovitu ravnotežu snage i proračun jalove snage izobličenja
  • Harmonično mjerenje do 50. reda
  • Otkrivanje prolaznog vremena valnim oblikom
  • Podesivi alarmi
  • Ulazni mod (inrush struje) do 10 minuta

Tehnički podaci

Vrsta proizvoda

uređaj za analizu mreže

Kategorija mjerenja

CAT III 1000 V

CAT IV 600 V

tvornički standard (vlastiti)

Opskrba naponom

Baterija 9.6V NiMH ili napajanje

dim.

(Š x V) 30 cm x 40 cm

Težina

4.925 kg

Vrsta mjerenja

3-fazno

Posebne značajke

s funkcijom zapisivača

Širina

30 cm

Visina

40 cm

Sučelja

RS-232

USB

UKCA

nije bitno

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1310155 Chauvin Arnoux C.A 8336 uređaj za analizu mreže 3-fazno s funkcijom zapisivača

Upute za rad i sigurnost

Upute za rad i sigurnost 1310155 Chauvin Arnoux C.A 8336 uređaj za analizu mreže 3-fazno s funkcijom zapisivača

Informacije

Français

Informacije 1310155 Chauvin Arnoux C.A 8336 uređaj za analizu mreže 3-fazno s funkcijom zapisivača

Opis

Qualistar analizatori mjere sve naponske, strujne i naponske parametre mreže i pružaju neposrednu sliku najvažnijih parametara kvalitete mreže.
Posebno su pogodni za održavanje i testiranje u industrijskim ili komercijalnim postrojenjima. Uređaji su zgodni i precizni te dodatno nude brojne funkcije proračuna i obrade.

Serija Qualistar nudi izvrsnu paletu funkcija:
- prikaz valnih oblika u stvarnom vremenu (4 napona, 4 struje)
- RMS mjerenje napona i struje do 1/2 perioda
- intuitivno navođenje korisnika
- Automatsko otkrivanje korištenih strujnih transformatora
- Mjeri sve vrste sustava: trofazni, Aron itd.
- Prikaz faznog dijagrama
- Mjerenje snage W, VA, var, VAD
- Mjerenje energije Wh, varh, VAh, VADh, BTU, TEP, toe, Joule
- Izračunavanje K i FHL faktora
- proračun izobličenja (napon i struja)
- Izračun faktora pomaka cos φ (DPF) i faktora snage (PF)
- Prolaz (početne struje) do 10 minuta
- Detekcija stotina prijelaznih (s nekoliko desetaka znamenki μs)
- Izračun treperenja Pst & Plt
- Izračunavanje asimetrije (napona i struje)
- Nadzor mreže s podesivim pragovima alarma
- IEC 61000-4-30 klasa B
- Pohrana sadržaja na ekranu (slika i podataka)
- Spremanje podataka i prijenos na PC
- Softver za prijenos podataka i komunikaciju u stvarnom vremenu s računalom

Za evaluaciju su dostupna dva različita programa:
Softver Prijenos analitičkog napajanja (uključeno) i Softver DataView (izborno)
Softver Power Analyzer Transfer omogućuje vam konfiguriranje uređaja, prikaz u stvarnom vremenu, procjenu pohranjenih podataka o mjerenju i alarma, prijenos kopija zaslona i prijelaznih podataka, izvoz podataka u Excel i izvoz grafičkih podataka u sustavu Windows.

Pomoću softvera DataView možete upravljati izvješćima i izvješćima o mjerenjima, te između ostalog i tablični popis izmjerenih parametara u skladu s EN50160 standardom.
Možete upravljati i bazama podataka.

Ovaj tekst je strojno preveden.

Isporuka uključuje

  • Chauvin Arnoux CA 8336 mrežni analizator P01160591

Napomene

Softver DataView® nezamjenjiv je alat za konfiguriranje i pokretanje mjerenja, prikazivanje izmjerenih vrijednosti u stvarnom vremenu, izvoz podataka i stvaranje standardnih ili pojedinačnih izvještaja o ispitivanju.

Opis

Qualistar analizatori mjere sve naponske, strujne i naponske parametre mreže i pružaju neposrednu sliku najvažnijih parametara kvalitete mreže.
Posebno su pogodni za održavanje i testiranje u industrijskim ili komercijalnim postrojenjima. Uređaji su zgodni i precizni te dodatno nude brojne funkcije proračuna i obrade.

Serija Qualistar nudi izvrsnu paletu funkcija:
- prikaz valnih oblika u stvarnom vremenu (4 napona, 4 struje)
- RMS mjerenje napona i struje do 1/2 perioda
- intuitivno navođenje korisnika
- Automatsko otkrivanje korištenih strujnih transformatora
- Mjeri sve vrste sustava: trofazni, Aron itd.
- Prikaz faznog dijagrama
- Mjerenje snage W, VA, var, VAD
- Mjerenje energije Wh, varh, VAh, VADh, BTU, TEP, toe, Joule
- Izračunavanje K i FHL faktora
- proračun izobličenja (napon i struja)
- Izračun faktora pomaka cos φ (DPF) i faktora snage (PF)
- Prolaz (početne struje) do 10 minuta
- Detekcija stotina prijelaznih (s nekoliko desetaka znamenki μs)
- Izračun treperenja Pst & Plt
- Izračunavanje asimetrije (napona i struje)
- Nadzor mreže s podesivim pragovima alarma
- IEC 61000-4-30 klasa B
- Pohrana sadržaja na ekranu (slika i podataka)
- Spremanje podataka i prijenos na PC
- Softver za prijenos podataka i komunikaciju u stvarnom vremenu s računalom

Za evaluaciju su dostupna dva različita programa:
Softver Prijenos analitičkog napajanja (uključeno) i Softver DataView (izborno)
Softver Power Analyzer Transfer omogućuje vam konfiguriranje uređaja, prikaz u stvarnom vremenu, procjenu pohranjenih podataka o mjerenju i alarma, prijenos kopija zaslona i prijelaznih podataka, izvoz podataka u Excel i izvoz grafičkih podataka u sustavu Windows.

Pomoću softvera DataView možete upravljati izvješćima i izvješćima o mjerenjima, te između ostalog i tablični popis izmjerenih parametara u skladu s EN50160 standardom.
Možete upravljati i bazama podataka.

Ovaj tekst je strojno preveden.

Isporuka uključuje

  • Chauvin Arnoux CA 8336 mrežni analizator P01160591

Napomene

Softver DataView® nezamjenjiv je alat za konfiguriranje i pokretanje mjerenja, prikazivanje izmjerenih vrijednosti u stvarnom vremenu, izvoz podataka i stvaranje standardnih ili pojedinačnih izvještaja o ispitivanju.
