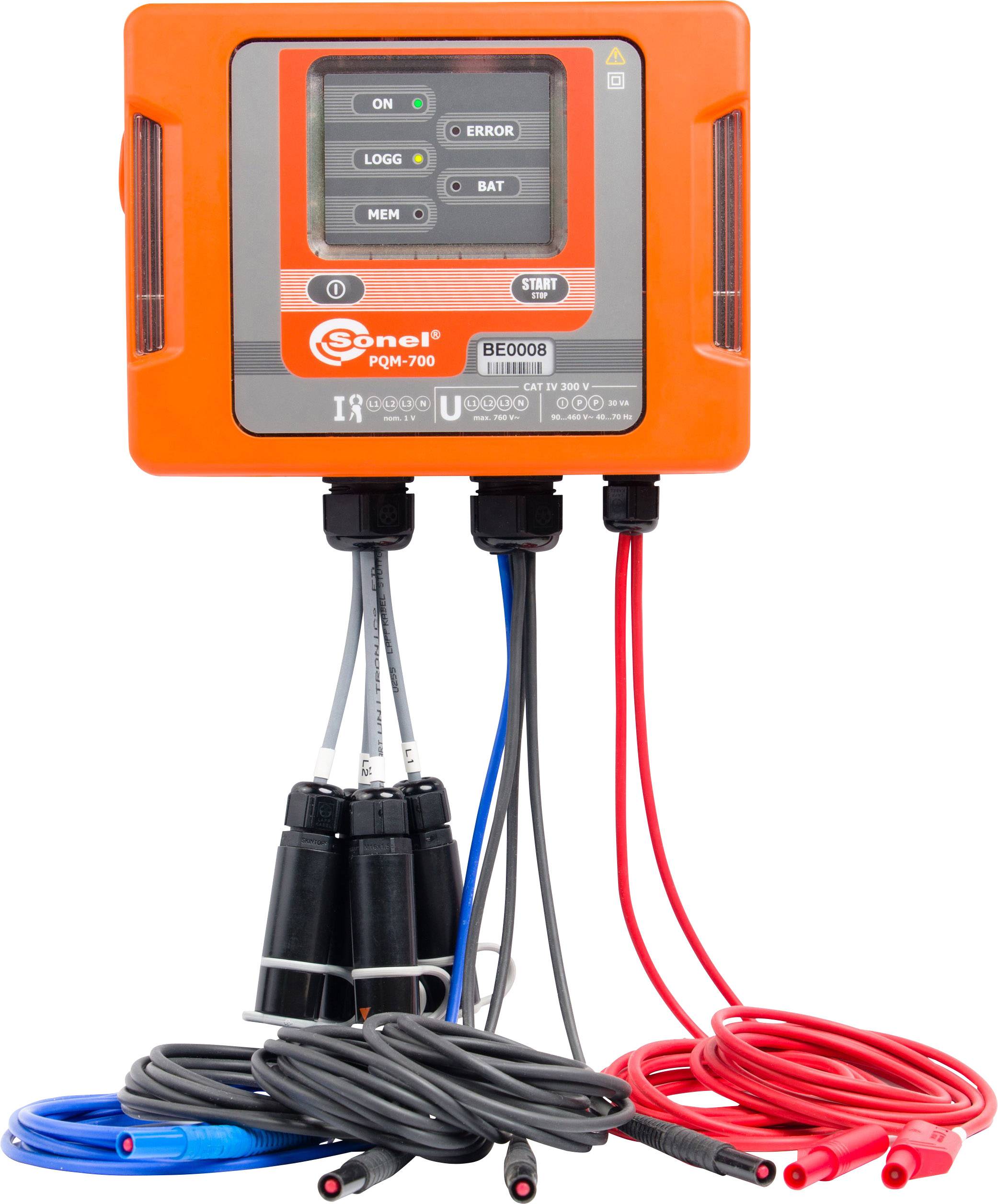

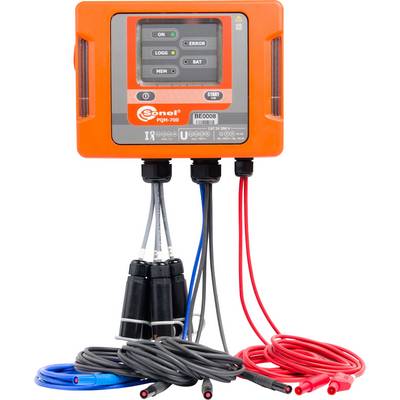

Sonel PQM-700 uređaj za analizu mreže 1-fazno, 3-fazno s funkcijom zapisivača
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (2.035,00 € / komad)
2.035,00 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Sonel PQM-700 uređaj za analizu mreže 1-fazno, 3-fazno s funkcijom zapisivača
- Analiza kvalitete električne energije prema: IEC61000-4-30, klasa S
- DIN EN 50160
- Mjerenje svih važnih mrežnih parametara kao što su: V, A, P, Q, D, S, f, E, cosϕ, PF, tgϕ, THD, TID, Pst, Plt
- Mjerenje u mrežama od 64V-760V sa 40-70Hz
- Mjerenja do 40. god skladan
- Digitalno snimanje krivulja snage i valnih oblika
- Radna temperatura: -20 ... 55 ° C
Tehnički podaci
- Područje izmjeničnog napona RMS: 0-760 V
- Rezolucija izmjenični napon RMS: 0,01% Un, točnost izmjenični napon RMS: ± 0,5% Un
- Faktor grebena površine d. Napon CFU: 1,00… 10,00 (≤1,65 pri 690 V), faktor grebena rezolucije d. Napon CFU: 0,01, faktor greške tačnosti d. Napon CFU: ± 5%
- Faktor grebena površine d. Trenutna CFI: 1,00 ... 10,00 (≤3,6 Inom), faktor crest rezolucije d. Trenutna CFI: 0,01, faktor kresure tačnosti d. Trenutna CFI: ± 5% vM
- AC strujni raspon RMS: Dep. Trenutna stezaljka, razlučivost AC struja RMS: 0,01% vB, točnost AC struja I RMS: ± 1% vB (plus netočnost kliješta)
- Raspon frekvencije: 40,00 ... 70,00 Hz, razlučivost frekvencije: 0,01 Hz, točnost frekvencije: ± 0,05 Hz
- Aktivno (P), prividno (S), reaktivno (Q), raspon izobličenja (D): Dep. Stezaljke i –Transformator, rezolucija aktivna (P), prividna (S), slijepa (Q), distorzijska snaga (D): Do 4 decimalna mjesta, aktivna točnost (P), prividna (S), slijepa (Q ), Moć izobličenja (D): odjel Stezaljke i –Transformator, površinski aktivan (EP), prividni (ES), jalova energija (EQ): Dep. Stezaljke i –Transformator, aktivna razlučivost (EP), prividna (ES), jalova energija (EQ): do 4 decimalna mjesta
- Točnost aktivna (EP), prividna (ES), jalova energija (EQ): Dep. Stezaljke i -transformer
- Područje cosϕ u. Faktor snage PF: 0,00 ... 1,00: Rezolucija, cosus. Faktor snage PF: 0,01, točnost cosϕ. Faktor snage PF: ± 0,03
- Raspon tgϕ: 0,00 ... 10,00: razlučivost tgϕ: 0,01, točnost tgϕ: dep. Točnost v. Aktivno i jalove snage
- Harmonika napona raspona Uh: 0,00 ... 760 V: harmonika napona razlučivosti Uh: 0,01% Un, harmonika napona točnosti Uh: ± 5% Uh za Uh ≥ 1% Un, ± 0,05% Un za Uh ˂ 1% Un
- Trenutni raspon harmonika Ih: Dep. Trenutne stezaljke: harmonika struje razlučivosti Ih: 0,01% vB, harmonika struje točnosti: ± 5% Ih za Ih ≥ 3% In, ± 0,15% In za Ih ˂ 3% In
- Raspon faktora distorzije (THD) za napon i Struja: 0,0 ... 100,0% i. Ref. Do d. RMS vrijednost, THD razlučivost za napon i Struja: 0,1%, THD točnost za napon i. Struja: ± 5%
- Flicker Pst / lt raspon: 0,40 ... 10,00, Flicker Pst / lt rezolucija: 0,01, Flicker Pst / lt točnost: ± 10%
- Područje napona i Trenutna nejednakost: 0,0 ... 10,00%: razlučivost napona u. Trenutna nejednakost: 0,1%, napon točnosti u. Trenutna nejednakost: 0,3%
- Trenutno područje stezanja F1, F2, F3: 0 ... 3000 A (10000 AP-P)
- Trenutno područje stezanja C-4: 0 ... 1000 A (3600 AP-P)
- Trenutno područje stezanja C-5: 0 ... 1000 A (3600 AP-P)
- Opseg strujne stezaljke C-6: 0 ... 10 A (36 AP-P) (bez strujnog transformatora)
- Trenutno područje stezanja C-7: 0 ... 100 A (360 AP-P)
- Sučelja / prijenos podataka: USB, microSD kartica
- Vrsta proizvoda
uređaj za analizu mreže
- Kategorija mjerenja
CAT IV 300 V
tvornički standard (vlastiti)
- Opskrba naponom
64/110 V; 110 / 190V; 115 / 200V; 220 / 380V; 230 / 400V; 240 / 415V; 400/690 V
- dim.
(D x Š x V) 270 x 380 x 210 mm
- Težina
2.96 kg
- Vrsta mjerenja
1-fazno
3-fazno
- Posebne značajke
s funkcijom zapisivača
- Širina
380 mm
- Visina
210 mm
- Dužina
270 mm
- Sučelja
USB
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1427970 Sonel PQM-700 uređaj za analizu mreže 1-fazno, 3-fazno s funkcijom zapisivača
Upute za rad i sigurnost
Upute za rad i sigurnost 1427970 Sonel PQM-700 uređaj za analizu mreže 1-fazno, 3-fazno s funkcijom zapisivača
Opis
PQM-700 analizator kvalitete energije iz Sonela, najmanja inačica PQM serije, analizator je kvalitete snage prema 61000-4-30 klase S za mreže do 690 V.
Struje do 3 kA mogu se zabilježiti i očitati i procjenjivati zajedno sa svim ostalim mjerenim parametrima s microSD kartice na PC-u ili preko USB kabela s uređaja s priloženim softverom za profesionalnu analizu. Protokoli se kreiraju automatski u skladu s EN50160. Unutarnji sat u stvarnom vremenu (RTC) omogućuje točno snimanje podataka i analizu kvalitete.
Ovaj tekst je strojno preveden.
Struje do 3 kA mogu se zabilježiti i očitati i procjenjivati zajedno sa svim ostalim mjerenim parametrima s microSD kartice na PC-u ili preko USB kabela s uređaja s priloženim softverom za profesionalnu analizu. Protokoli se kreiraju automatski u skladu s EN50160. Unutarnji sat u stvarnom vremenu (RTC) omogućuje točno snimanje podataka i analizu kvalitete.
Ovaj tekst je strojno preveden.
Izvedba
- Čvrsto IP65 kućište zaštićeno gumom
- Montažni materijal za jarbole ili šine
- Čvrsto kućište uređaja i pripadajućih mjernih dodataka
- CAT IV 300 V
- Prijenos podataka putem: USB kabela ili microSD kartice
- Punjive baterije LiIon
- Softver: Sonel analiza za analizu podataka
- Automatska izrada protokola u skladu s EN50160
- Analiza performansi prema IEEE 1459
Isporuka uključuje
- Sonel PQM-700 mrežni analizator WMDEPQM700
