Name: Phoenix Contact PLC-V8C/PT-24DC/BM2 2907446 I/O modul 24 V/DC
Brand: Phoenix Contact
SKU: 2136585
Availability: BackOrder

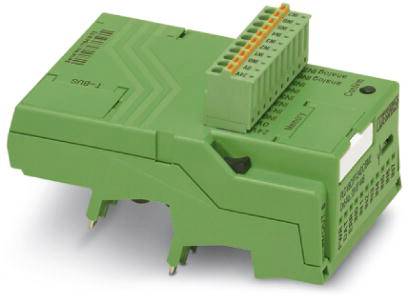

Zeleni modul željezničke šine s više vijčanih stezaljki za električne priključke, korišten u industrijskim upravljačkim sustavima.

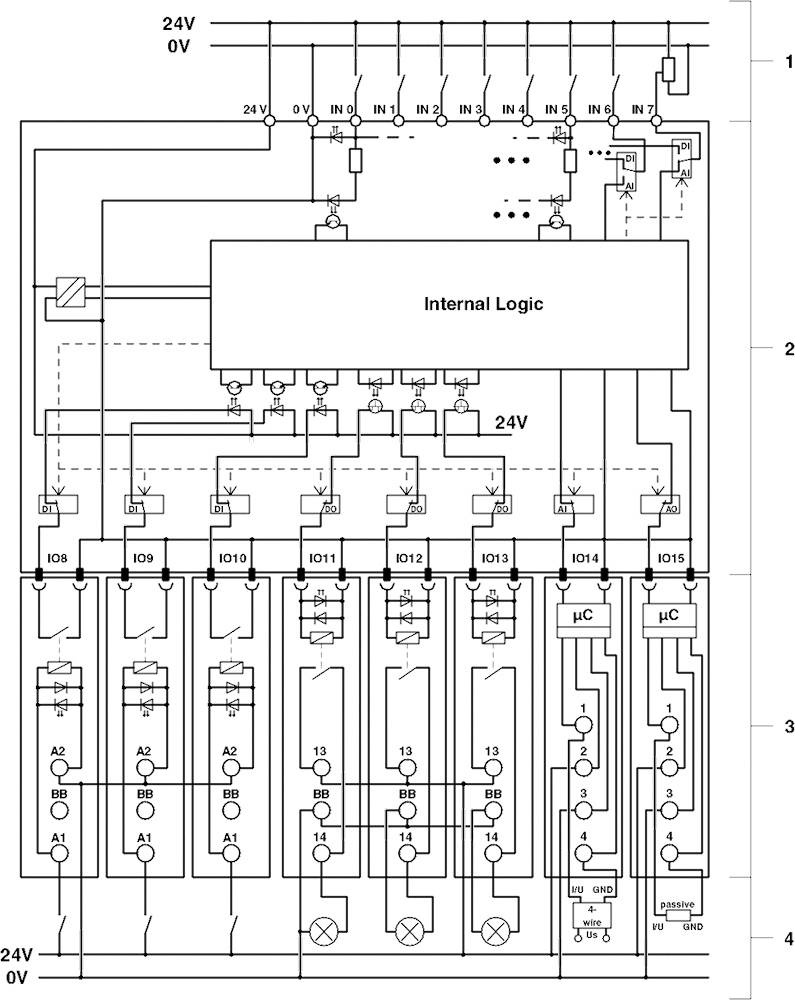

Električna shema elektroničkog uređaja s unutarnjom logikom i više priključaka. Napajanje: 24V. Prikazuje strujni krug i komponente.

Električna shema elektronske upravljačke jedinice s označenim ulazima i izlazima, prikazuje unutarnju logiku i strujne krugove na 24V.

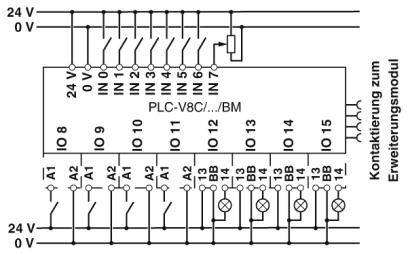

Shema spajanja relajnog modula s ulazima (IN0 do IN7) i izlazima (IO8 do IO15), prikazani naponski ulazi za 24 V i 0 V.

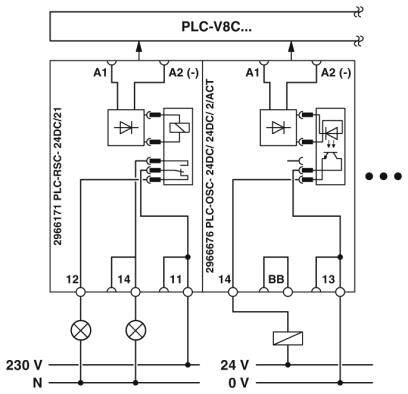

Shema spajanja PLC-V8C modula s dva releja: A1 i A2 prikazuju ulaze i izlaze. Dolje su označeni napajanja od 230 V i 24 V.

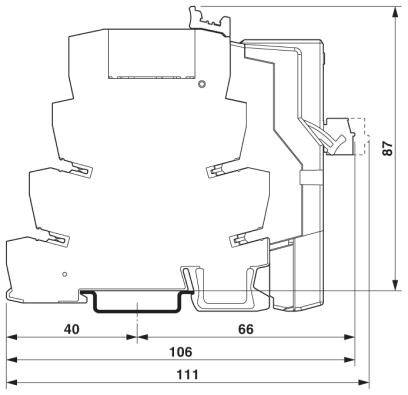

Tehnički nacrt dijela u presjeku s dimenzijama: širina 106 mm, dubina 40 mm, visina 87 mm.

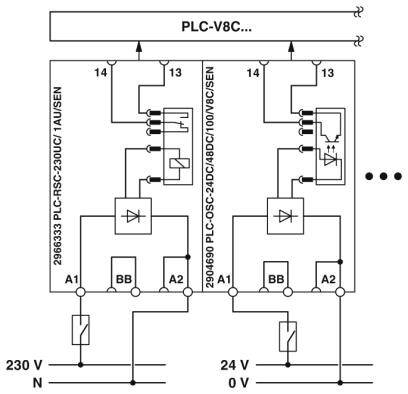

Električna shema PLC sustava s dva relejna modula. Prikazuje spajanja za 230V i 24V strujne krugove, uključujući pinove i oznake.

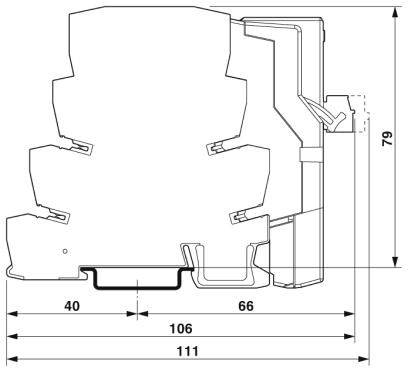

Presjek tehničkog crteža s dimenzijama: širina 111 mm, visina 79 mm, ostali dijelovi na 40 mm, 66 mm i 106 mm.

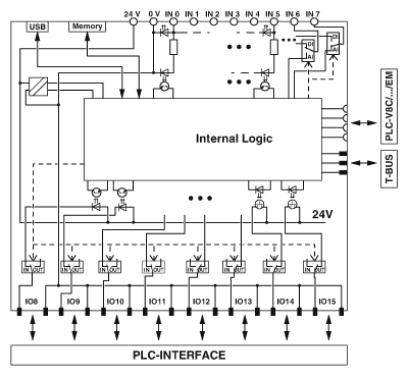

Električna shema PLC sučelja s unutarnjom logikom i priključcima. Prikazuje napajanje, ulazno/izlazne portove i sabirničke veze.

1/9

Slika slična

Tehnički list (PDF)

Dostava sri,04.11.

Broj

kom. - zaliha Njemačka

Ukupno (219,99 € / komad)

219,99 €

uklj. PDV

samo 20,49 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Opis ulaza: EN 61131-2 tip 3
Broj ulaza: 8 (2 se mogu konfigurirati kao analogni)
Zaštitni krug: zaštita obrnutog polariteta
Boja: siva
Prikaz stanja: LED zeleno
Raspon ulaznog napona: 0 V ... 10 V
Ulazni otpor:>3,5 kΩ
Tipična potrošnja struje: 4 mA
Broj izlaza: ≤ 8
Točnost sata u stvarnom vremenu: ± 2 s / d
Vrijeme pufera u stvarnom vremenu: 96 h (kondenzator)
Instalacijski položaj: bilo koji
Upute za ugradnju: mogu se uključiti u 8 x PLC INTERFACE terminale
Duljina uboda: 9 mm
Broj priključaka: 1
Presjek konduktora kruti: 0,14 mm² ... 1,5 mm²
Presjek provodnika fleksibilan: 0,14 mm² ... 1,5 mm²
Presjek provodnika AWG: 26 ... 16
Nazivni izolacijski napon: 50 V
Nazivni impulsni napon: 0,8 kV
Stupanj nečistoće: 2
Kategorija prenapona: III

Vrsta proizvoda: I/O modul

Tip: PLC-V8C/PT-24DC/BM2

Broj analognih ulaza maks.: 2

Broj digitalnih ulaza maks.: 8

Broj ulaza maks.: 8

Broj izlaza maks.: 48

Broj Inline stezaljki koje se mogu dodavati: 8

Broj ulaza: 8 x

Broj izlaza: 8 x

min. pogonski napon: 19.2 V/DC

Pogonski napon: 19.2 - 26.4 V/DC

Pogonski napon maks.: 26.4 V/DC

Radni napon: 24 V/DC

Visina: 111 mm

Dužina: 87 mm

Širina: 50 mm

: IP20

dim.: (D x Š x V) 87 x 50 x 111 mm

Tehnika priključivanja: Push-in priključak

Priključak: Push-in priključak

Maks. potrošnja struje: 4 mA

Proizvođač-br. dijela: 2907446

Maks. temperatura okoline: +50 °C

Min. temperatura okoline: -20 °C

Logički napon U(L): 24 V/DC

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Radni napon

Proizvođač-br. dijela

Vrsta proizvoda

Phoenix Contact PLC-V8C/PT-24DC/BM2 2907446 I/O modul 24 V/DC

Kataloški br.:2136585

Dostava sri,04.11.

Conrad Electronic

Ovaj proizvod

24 V/DC

2907446

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

219,99 €^*

Phoenix Contact AXL F AI2 AO2 XC 1H 1035429 I/O modul 5 V/DC

Kataloški br.:2137548

Dostava sri,04.11.

Conrad Electronic

5 V/DC

1035429

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

495,00 €^*

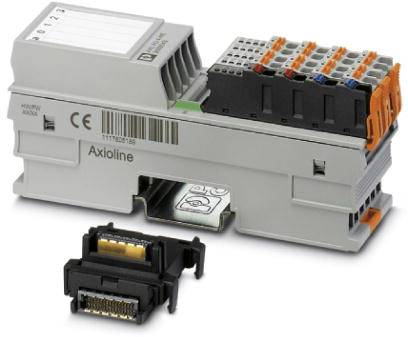

Phoenix Contact AXL F AI4 I XC 1H 2702007 I/O modul 5 V/DC

Kataloški br.:2137301

Dostava sri,04.11.

Conrad Electronic

5 V/DC

2702007

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

465,00 €^*

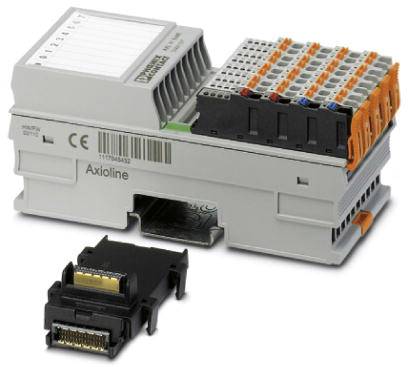

Phoenix Contact AXL F AI8 W 1F 2702525 I/O modul

Kataloški br.:2136865

Dostava sri,04.11.

Conrad Electronic

2702525

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

725,00 €^*

Phoenix Contact AXL F AO4 XC 1H 2702153 I/O modul 5 V/DC

Kataloški br.:2137416

Dostava sri,04.11.

Conrad Electronic

5 V/DC

2702153

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

495,00 €^*

Phoenix Contact AXL F IMPULSE2 XC 1H 2702655 I/O modul 5 V/DC

Kataloški br.:2136880

Dostupno uskoro

Conrad Electronic

5 V/DC

2702655

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

989,00 €^*

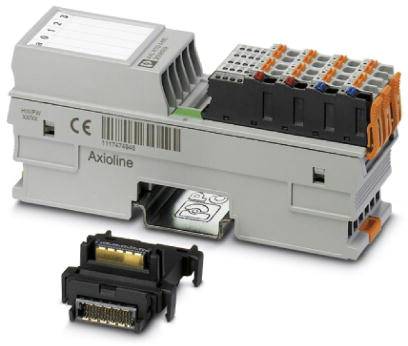

Phoenix Contact AXL F RTD4 XC 1H 1035430 I/O modul 5 V/DC

Kataloški br.:2136985

Dostava sri,04.11.

Conrad Electronic

5 V/DC

1035430

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

465,00 €^*

Phoenix Contact AXL F SGI2 1H 2702911 I/O modul 5 V/DC

Kataloški br.:2137506

Dostava sri,04.11.

Conrad Electronic

5 V/DC

2702911

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

545,00 €^*

Phoenix Contact PLC-V8C/PT-24DC/SAM2 2907443 24 V/DC

Kataloški br.:2137129

Dostava sri,04.11.

Conrad Electronic

24 V/DC

2907443

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

214,99 €^*

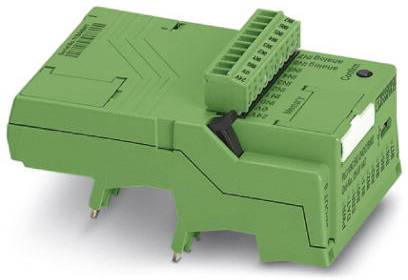

Phoenix Contact PLC-V8C/SC-24DC/BM2 2907447 I/O modul 24 V/DC
