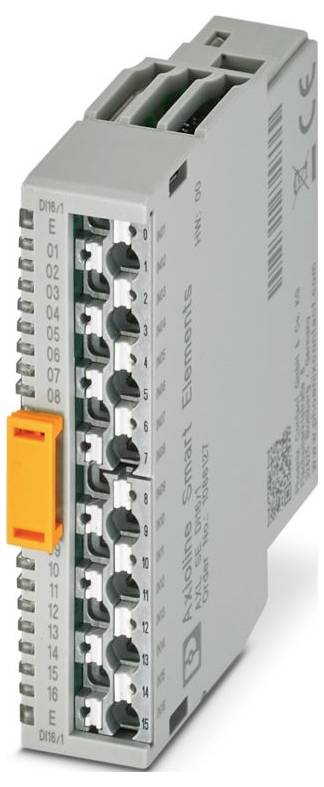

Phoenix Contact AXL SE DI16/1 1088127 Digitalni modul 24 V/DC
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (85,99 € / komad)
85,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: Axioline Smart Elements
- Dizajn: modularni
- Vrsta priključka: Push-in priključak
- Presjek fleksibilnog vodiča: 0,25 mm² ... 1,5 mm²
- Presjek krutog vodiča: 0,25 mm² ... 1,5 mm²
- Presjek vodiča AWG: 24 ... 16
- Širina: 14,9 mm
- Visina: 62,2 mm
- Dubina: 62 mm
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -25 °C ... 60 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Vrsta montaže: Montaža utikačem (utor za pametni element)
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: II (IEC 60664-1, EN 60664-1)
- Stupanj onečišćenja: 2 (IEC 60664-1, EN 60664-1)
- Dopuštena vlažnost (rad): 5% ... 95% (bez kondenzacije)
- Oznaka priključka: Periferni
- Duljina skidanja izolacije: 8 mm
- Položaj ugradnje: Pogledajte sustav u koji ugrađujete pametni element.
- Brzina prijenosa: Pogledajte sustav u kojem koristite Smart Element.
- Presjek fleksibilnog vodiča s ferulom i plastičnom čahurom: 0,25 mm² ... 1,5 mm²
- Presjek fleksibilnog vodiča s žičanom završnom ferulom bez plastične čahure: 0,25 mm² ... 1,5 mm²
- Maksimalni gubitak snage pri nominalnim uvjetima: 1,4 W
- Klasa zaštite: III (IEC 61140, EN 61140, VDE 0140-1)
- Broj sučelja: 1
- Tlak zraka (radni): 70 kPa ... 106 kPa (do 3000 m nadmorske visine)
- Raspon napona napajanja: 19,2 V DC ... 30 V DC (uključujući sve tolerancije, uključujući valovitost)
- Tehnologija povezivanja: Tehnologija povezivanja
- Dopuštena vlažnost (skladištenje/transport): 5% ... 95% (bez kondenzacije)
- Napomena o primjeni: Samo za industrijsku upotrebu
- Potrošnja struje: min. 14 mA (bez priključenih perifernih uređaja)
- Priključak vodiča: Priključak vodiča
- Zaštitni sklop: Zaštita od prenapona | Pogledajte sustav u kojem koristite pametni element; Zaštita od obrnutog polariteta | Dioda za zaštitu od obrnutog polariteta
- Tlak zraka (skladištenje/transport): 70 kPa ... 106 kPa (do 3000 m nadmorske visine)
- Napomena o vrsti priključka: Pogledajte informacije o presjecima vodiča u korisničkom priručniku "Axioline Smart Elements".
- Oznaka ulaza: Digitalni ulazi
- Opis ulaza: EN 61131-2 Tip 1 i 3
- Broj ulaza: 16
- Digitalno:: Digitalno:
- Raspon ulaznog napona signala "0": -3 V DC ... 5 V istosmjerne struje
- Raspon ulaznog napona signala "1": 11 V DC ... Napajanje 30 V / DC.
- Vrijeme ulaznog filtera:< 1 ms
- Napon napajanja: 24 V DC (preko konektora na rubu kartice)
- Modul: Modul
- ID kod (hex): nema
- Kanal procesnih podataka: 16 bitova
- Ulazni adresni prostor: 2 bajta
- Izlazni adresni prostor: 0 bajtova
- Zahtjev za podatke parametara: 1 bajt
- Zahtjev za konfiguracijske podatke: 6 bajtova
- Nazivni ulazni napon UIN: 24 V DC
- Nazivna ulazna struja na UIN: 2,4 mA
- Odvajanje/izolacija potencijala naponskih područja: Odvajanje/izolacija potencijala naponskih područja
- Ispitni napon: 24 V napajanje (periferni uređaji) / Funkcionalno uzemljenje: 500 V AC, 50 Hz, 1 min
- Sučelje pametnih elemenata: Sučelje pametnih elemenata
- Potencijal: Logičko napajanje za pametne elemente (USE): Potencijal: Logičko napajanje za pametne elemente (USE)
- Vrijeme početka do operativne spremnosti:< 500 ms
- Potencijal: Periferna skrb (UP): Potencijal: Periferna skrb (UP)
- Ispitni napon: Napajanje logike / napajanje 24 V (periferni uređaji): 500 V AC, 50 Hz, 1 min
- Ispitni napon: Napajanje logike / funkcionalno uzemljenje: 500 V AC, 50 Hz, 1 min
- Periferija: Periferija
- Vrsta proizvoda
Digitalni modul
- Tip
AXL SE DI16/1
- Broj digitalnih ulaza maks.
16
- Broj ulaza maks.
16
- Broj ulaza
16 x
- Radni napon
24 V/DC
- Visina
62.2 mm
- Dužina
62 mm
- Širina
14.9 mm
IP20
- dim.
(D x Š x V) 62 x 14.9 x 62.2 mm
- Tehnika priključivanja
1 vod
- Priključak
Push-in priključak
- Maks. potrošnja struje
17 mA
- Proizvođač-br. dijela
1088127
- Izvedba
modularni
- Montaža
Montaža utikačem (utor za pametni element)
- Maks. temperatura okoline
60 °C
- Min. temperatura okoline
-25 °C
- Dubina
62 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3563353 Phoenix Contact AXL SE DI16/1 1088127 Digitalni modul 24 V/DC
Upute za rad i sigurnost
Upute za rad i sigurnost 3563353 Phoenix Contact AXL SE DI16/1 1088127 Digitalni modul 24 V/DC
Opis
Axioline Smart Elements, digitalni ulazni modul, digitalni ulazi: 16, 24 V DC, tehnologija spajanja: 1-žični, klasa zaštite: IP20
