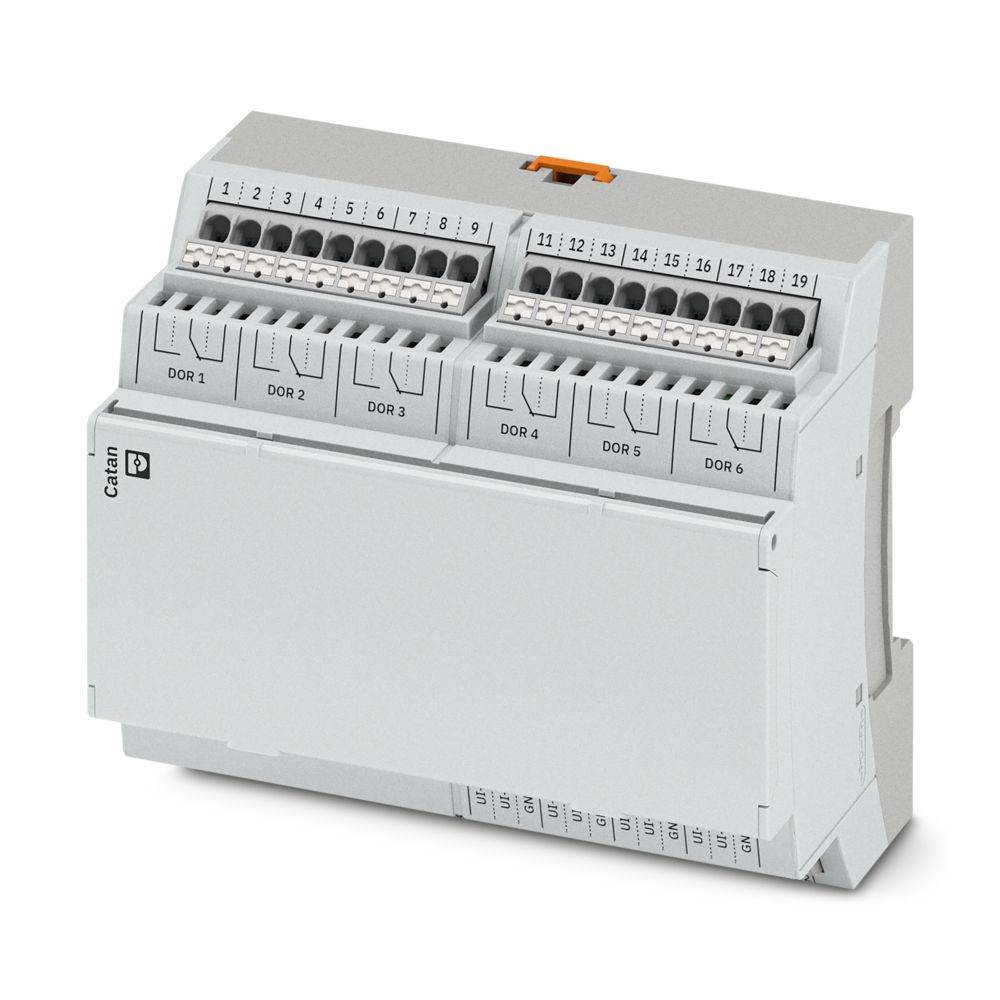

Phoenix Contact CATAN DOR6 UI8 1371364 Relejni modul 24 V/DC
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (535,00 € / komad)
535,00 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Tehnički podaci
- Obitelj proizvoda: Catan
- Vrsta veze: USB 2.0 pune brzine, utičnica tipa C
- Presjek fleksibilnog vodiča: 0,5 mm² ... 1,5 mm²
- Presjek krutog vodiča: 0,2 mm² ... 1,5 mm² (spoj vodiča s otvorenim terminalom); 0,34 mm² ... 1,5 mm² (utični priključak)
- Presjek vodiča AWG: 24 ... 16
- Širina: 89,7 mm
- Visina: 68 mm
- Modularna jedinica: 6 TE (kućište montažne šine prema DIN 43871)
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (rad): -5 °C ... 50 °C (do 3000 m nadmorske visine)
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Vrsta montaže: montaža na DIN šinu (prema DIN EN 60715)
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: II (IEC 60664-1, EN 60664-1)
- Stupanj onečišćenja: 2 (IEC 60664-1, EN 60664-1)
- Dopuštena vlažnost (rad): 5% ... 95% (bez kondenzacije)
- Oznaka priključka: Priključci 1 ... 19 (Štafeta)
- Duljina skidanja izolacije: 10 mm
- Položaj ugradnje: horizontalni
- Dužina: 107,6 mm
- Brzina prijenosa: maks. 12 Mbit/s
- Presjek fleksibilnog vodiča s ferulom i plastičnom čahurom: 0,25 mm² ... 1,5 mm²
- Presjek fleksibilnog vodiča s žičanom završnom ferulom bez plastične čahure: 0,25 mm² ... 1,5 mm²
- Broj sučelja: 1
- Tlak zraka (radni): 70 kPa ... 106 kPa (do 3000 m nadmorske visine)
- Mjesto upotrebe: Za unutarnju upotrebu
- Duljina prijenosa: maks. 350 m (između dva sudionika)
- Raspon napona napajanja: 19,2 V DC ... 30 V DC (uključujući sve tolerancije, uključujući valovitost)
- Tehnologija povezivanja: Tehnologija povezivanja
- Nazivni presjek: 1,5 mm²
- Dopuštena vlažnost (skladištenje/transport): 5% ... 95% (bez kondenzacije)
- Napomena o primjeni: Samo za industrijsku upotrebu
- Potrošnja struje: maks. 250 mA; 100 mA (bez vanjskog opterećenja); 150 mA (s zaslonom)
- Zaštitni sklop: Zaštita od prenapona
- Preklopni napon: maks. 250 V
- Oznaka: Opskrba
- Tlak zraka (skladištenje/transport): 58 kPa ... 106 kPa (do 4500 m nadmorske visine)
- Napomena o vrsti veze: Jednoparni Ethernet (SPE) 10BASE-T1L, oklopljen
- Ulazna struja: 2 mA
- Ulazna frekvencija: maks. 20 Hz (signal je debounciran)
- Maksimalna kontinuirana struja: 16 A (omsko opterećenje)
- Mehanički vijek trajanja: 106 ciklusa preklapanja
- Broj izlaza: 6 (preklopne sklopke)
- Preklopna snaga: maks. 4000 VA
- Oznaka ulaza: Ulazi za mjerenje
- Ulazna struja signala: 0 mA ... 20 mA; 4 mA ... 20 mA
- Opis ulaza: Otvoreni/zatvoreni kontakt
- Ulazni napon signala: 0 V ... 10 V
- Raspon ulaznog napona signala "0": -3 V DC ... 5 V DC (Otvoreni ulaz uvijek daje 0 signal.)
- Raspon ulaznog napona signala "1": 11 V DC ... Napajanje 30 V / DC.
- Napon napajanja: 24 V DC
- Ulazni otpor napona ulaza:> 5 MΩ
- Rezolucija (struja): 0,01 mA
- Rezolucija (napon): 1 mV
- Nazivni ulazni napon UIN: 24 V DC
- Odvajanje/izolacija potencijala naponskih područja: Odvajanje/izolacija potencijala naponskih područja
- Mjesto ugradnje: Razvodna ploča; upravljački ormar
- Opskrba:: Opskrba:
- Relativna tolerancija: maks. 1% (za otpornike)> 200 Ω)
- Apsolutna tolerancija: maks. 0,5 K (maks. duljina kabela 30 m)
- Rezolucija: 1 impuls
- Dimenzije bez pričvršćenog zaslona: Dimenzije bez pričvršćenog zaslona
- Dimenzije s priključenim zaslonom: Dimenzije s priključenim zaslonom
- Proširena sabirnica (Link bus): Proširena sabirnica (Link bus)
- Priključak za Catan upravljačku ploču: Priključak za Catan upravljačku ploču
- Analogni: Univerzalni ulaz: Analogni: Univerzalni ulaz
- Apsolutna tolerancija (mA): maks. 0,05 mA (Mjerenje zahtijeva vanjski paralelni otpornik od 68 Ω.)
- Tolerancija, apsolutna (V): maks. 3 mV
- Korisni tip senzora (RTD): Ni 1000; LG-Ni 1000
- Raspon temperature: -30 °C ... 150 °C (NTC 10k); -15 °C ... 150 °C (NTC 20k)
- Temperaturna rezolucija: 0,1 K
- Primjenjivi tip senzora (TC): NTC 10k; NTC 20k; NTC 10k Pre
- Raspon otpora: 0 Ω ... 180 kΩ
- Rezolucija (otpor): 0,1 Ω
- Digitalni: Univerzalni ulaz: Digitalni: Univerzalni ulaz
- Napomena u vezi ulaza: Spojite kontakt na masu.
- Raspon ulaznog otpora:> 15 kΩ
- Brojač: Univerzalni ulaz: Brojač: Univerzalni ulaz
- Relej: Relej
- Ispitni napon: Proširena sabirnica / logika: 500 V AC, 50 Hz, 1 min
- Ispitni napon: Logika / Funkcionalno uzemljenje: 500 V AC, 50 Hz, 1 min
- Ispitni napon: Relejni kontakt / logika: 4 kV AC, 50 Hz, 1 min
- Ispitni napon: Kontakt releja / funkcionalno uzemljenje: 4 kV AC, 50 Hz, 1 min
- Ispitni napon: Kontakt releja / Kontakt releja (otvoreni kontakt): 1 kV, 50 Hz, 1 min
- Priključci 1 ... 19 (Relej): Priključci 1 ... 19 (Štafeta)
- Veze 31 ... 62 (Napajanje, Link bus, Univerzalni ulazi): Priključci 31 ... 62 (Napajanje, Link bus, Univerzalni ulazi)
- Vrsta proizvoda
Relejni modul
- Tip
CATAN DOR6 UI8
- Broj izlaza maks.
6
- Radni napon
24 V/DC
- Visina
60.7 mm
- Dužina
107.6 mm
- Širina
89.7 mm
IP20
- dim.
(D x Š x V) 107.6 x 89.7 x 60.7 mm
- Priključak
Push-in priključak
- Maks. potrošnja struje
250 mA
- Proizvođač-br. dijela
1371364
- Montaža
montažne šine
- Dubina
60.7 mm
107.6 mm
91 mm
60.7 mm
FALSE
0
0
0-0 ms
DC
0
0
0
0
0
1
0
0
FALSE
DC
FALSE
None
Other
FALSE
None
None
TRUE
TRUE
FALSE
FALSE
IP20
0
0
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
None
-3-5 V
FALSE
FALSE
FALSE
FALSE
FALSE
None
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3583224 Phoenix Contact CATAN DOR6 UI8 1371364 Relejni modul 24 V/DC
Upute za rad i sigurnost
Upute za rad i sigurnost 3583224 Phoenix Contact CATAN DOR6 UI8 1371364 Relejni modul 24 V/DC
Opis
Catan, Analogni strujni ulazi: 0 mA ... 20 mA, 4 mA ... 20 mA, Analogni temperaturni ulazi: , Analogni temperaturni ulazi: , Klasa zaštite: IP20
