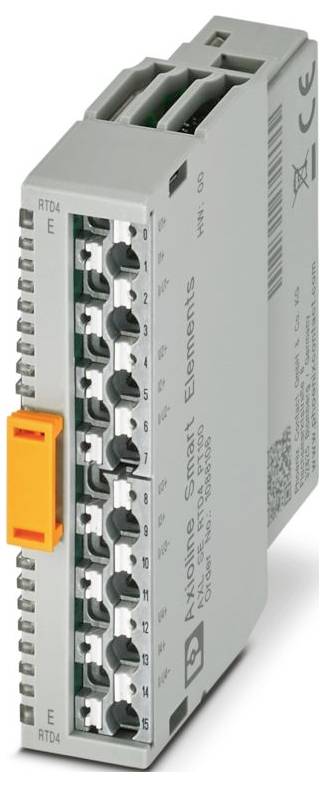

Phoenix Contact AXL SE RTD4 PT100 1088106 Temperaturni modul 24 V/DC
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (255,00 € / komad)
255,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: Axioline Smart Elements
- Dizajn: modularni
- Vrsta priključka: Push-in priključak
- Presjek fleksibilnog vodiča: 0,25 mm² ... 1,5 mm²
- Presjek krutog vodiča: 0,25 mm² ... 1,5 mm²
- Presjek vodiča AWG: 24 ... 16
- Širina: 14,9 mm
- Visina: 62,2 mm
- Dubina: 62 mm
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -25 °C ... 60 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Vrsta montaže: Montaža utikačem (utor za pametni element)
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: II (IEC 60664-1)
- Stupanj onečišćenja: 2 (EN 60664-1)
- Dopuštena vlažnost (rad): 5% ... 95% (bez kondenzacije)
- Oznaka priključka: Periferni
- Duljina skidanja izolacije: 8 mm
- Položaj ugradnje: Pogledajte sustav u koji ugrađujete pametni element.
- Brzina prijenosa: Pogledajte sustav u kojem koristite Smart Element.
- Presjek fleksibilnog vodiča s ferulom i plastičnom čahurom: 0,25 mm² ... 1,5 mm²
- Presjek fleksibilnog vodiča s žičanom završnom ferulom bez plastične čahure: 0,25 mm² ... 1,5 mm²
- Maksimalni gubitak snage pri nominalnim uvjetima: 0,4 W
- Klasa zaštite: III (IEC 61140, EN 61140, VDE 0140-1)
- Broj sučelja: 1
- Tlak zraka (radni): 70 kPa ... 106 kPa (do 3000 m nadmorske visine)
- Raspon napona napajanja: 19,2 V DC ... 30 V DC (uključujući sve tolerancije, uključujući valovitost)
- Tehnologija povezivanja: Tehnologija povezivanja
- Dopuštena vlažnost (skladištenje/transport): 5% ... 95% (bez kondenzacije)
- Napomena o primjeni: Samo za industrijsku upotrebu
- Potrošnja struje: min. 5 mA (bez priključenih perifernih uređaja)
- Priključak vodiča: Priključak vodiča
- Zaštitni sklop: Zaštita od prenapona | Pogledajte sustav u kojem koristite pametni element; Zaštita od obrnutog polariteta | Dioda za zaštitu od obrnutog polariteta
- Primjena: Detekcija temperaturnih senzora Pt100
- Tlak zraka (skladištenje/transport): 70 kPa ... 106 kPa (do 3000 m nadmorske visine)
- Napomena o vrsti priključka: Pogledajte informacije o presjecima vodiča u korisničkom priručniku "Axioline Smart Elements".
- Označavanje ulaza: Analogni RTD ulazi
- Opis ulaza: Ulazi za otporne temperaturne senzore
- Broj ulaza: 4 (Pt 100)
- Analogni: Analogni:
- Napon napajanja: 24 V DC (preko konektora na rubu kartice)
- Napomena u vezi s tehnologijom spajanja: mogu se spojiti oklopljeni senzori s 2, 3 i 4 žice.
- Rezolucija A/D pretvarača: 16 bita
- Korisne vrste senzora (RTD): Pt 100 (IEC 60751/EN 60751)
- Modul: Modul
- ID kod (hex): nema
- Kanal procesnih podataka: 64 bita
- Ulazni adresni prostor: 8 bajtova
- Izlazni adresni prostor: 0 bajtova
- Zahtjev za podatke parametara: 24 bajta
- Zahtjev za konfiguracijske podatke: 6 bajtova
- Odvajanje/izolacija potencijala naponskih područja: Odvajanje/izolacija potencijala naponskih područja
- Prikaz mjerne vrijednosti: 16 bitova (15 bitova + predznak)
- Ispitni napon: 24 V napajanje (periferni uređaji) / Funkcionalno uzemljenje: 500 V AC, 50 Hz, 1 min
- Formati podataka: Standardizirani prikaz
- Relativna tolerancija: tipično 0,05% (mjerno područje -200°C ... 400 °C, na temelju pozitivne vrijednosti kraja raspona od 850 °C); maks. 0,1% (mjerno područje -200°C ... 400 °C, na temelju pozitivne vrijednosti kraja raspona od 850 °C); tip. 0,1% (mjerno područje -200°C ... 850 °C, na temelju pozitivne vrijednosti kraja raspona od 850 °C); maks. 0,2% (mjerno područje -200°C ... 850 °C, na temelju pozitivne vrijednosti kraja raspona od 850 °C)
- Apsolutna tolerancija: pogledajte tablice za specifikacije tolerancija
- Ažuriranje procesnih podataka: obično 1 ms
- Sučelje pametnih elemenata: Sučelje pametnih elemenata
- Potencijal: Logičko napajanje za pametne elemente (USE): Potencijal: Logičko napajanje za pametne elemente (USE)
- Vrijeme početka do operativne spremnosti:< 1000 ms
- Potencijal: Periferna skrb (UP): Potencijal: Periferna skrb (UP)
- Ispitni napon: Napajanje logike / napajanje 24 V (periferni uređaji): 500 V AC, 50 Hz, 1 min
- Ispitni napon: Napajanje logike / funkcionalno uzemljenje: 500 V AC, 50 Hz, 1 min
- Periferija: Periferija
- Nazivna vrijednost izvora struje: 1 mA (pulsirajuća struja, ova vrijednost vrijedi tijekom faze uzorkovanja)
- Vrsta proizvoda
Temperaturni modul
- Tip
AXL SE RTD4 PT100
- Broj analognih ulaza maks.
4
- Broj analognih izlaza maks.
0
- Broj ulaza maks.
4
- Broj izlaza maks.
0
- Broj ulaza
4 x
- Broj izlaza
0 x
- Radni napon
24 V/DC
- Visina
62.2 mm
- Dužina
62 mm
- Širina
14.9 mm
IP20
- dim.
(D x Š x V) 62 x 14.9 x 62.2 mm
- Tehnika priključivanja
3 žični
- Priključak
Push-in priključak
- Maks. potrošnja struje
12 mA
- Proizvođač-br. dijela
1088106
- Izvedba
modularni
- Montaža
Montaža utikačem (utor za pametni element)
- Vrijeme odziva t(S)
1 ms
- Maks. temperatura okoline
60 °C
- Min. temperatura okoline
-25 °C
- Dubina
62 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3563320 Phoenix Contact AXL SE RTD4 PT100 1088106 Temperaturni modul 24 V/DC
Upute za rad i sigurnost
Upute za rad i sigurnost 3563320 Phoenix Contact AXL SE RTD4 PT100 1088106 Temperaturni modul 24 V/DC
Opis
Axioline Smart Elements, modul za mjerenje temperature, prikupljanje temperaturnih senzora Pt 100, analogni RTD ulazi: 4 (Pt 100), tehnologija spajanja: 3-žilna, klasa zaštite: IP20
