Name: Phoenix Contact IB IL RS UNI-PAC 2700893 inline funkcijska stezaljka 7.5 V/DC
Brand: Phoenix Contact
SKU: 2209779
Availability: BackOrder

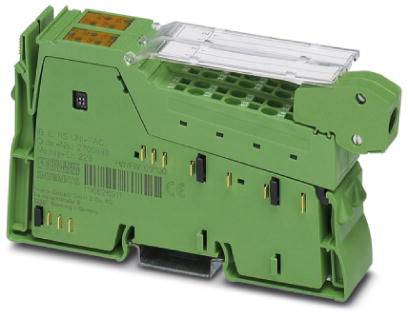

Zeleni elektronički utikač s višestrukim priključcima i prozirnim poklopcem, korišten u elektroničkim uređajima.

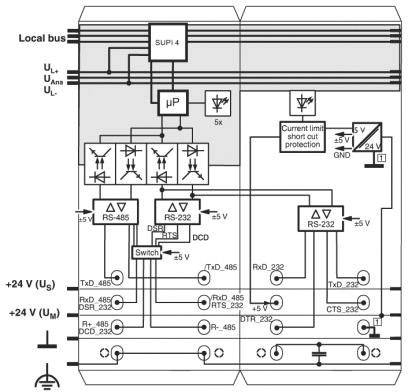

Shematski prikaz nacrta strujnog kruga za električni sustav koji ilustrira podatkovne veze, naponske ulaze i zaštitne mehanizme.

Dva zelena elektronička modula. Lijevo su kontrolne lampice s oznakama 'RxD', 'TxD', 'TxDEN', desno dodatni priključci.

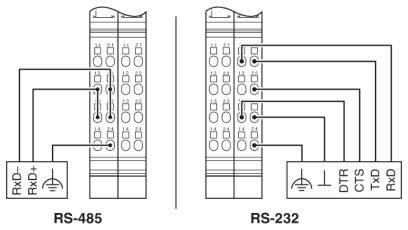

'Dijagram prikazuje raspored pinova kabela od RS-485 do RS-232.'

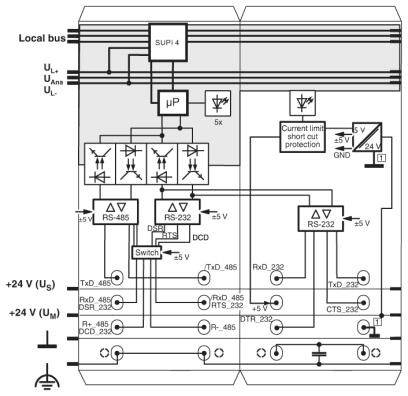

Električna shema elektronskog sustava s lokalnim bus priključcima, mikroprocesorima, RS-485 i RS-232 priključcima te zaštitnim mehanizmima.

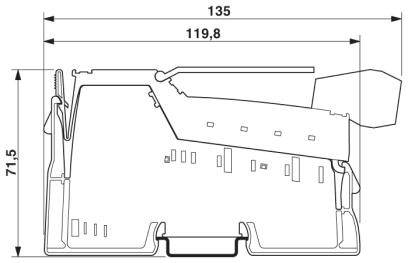

Tehnički nacrt dijela sa sljedećim dimenzijama: širina 135 mm, dubina 119,8 mm, visina 71,5 mm.

1/6

Slika slična

Tehnički list (PDF)

Dostava sri,04.11.

Broj

kom. - zaliha Njemačka

Ukupno (365,00 € / komad)

365,00 €

uklj. PDV

samo 29,71 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Boja: zelena
Neto težina: 135 g
Klasa zaštite: III (IEC 61140, EN 61140, VDE 0140-1)
Duljina trake: 8 mm
Presjek dirigenta kruti min: 0,08 mm²
Presjek konduktora kruti maks .: 1,5 mm²
Min. Presjek provodnika fleksibilan: 0,08 mm²
Maks. Presjek provodnika je fleksibilan: 1,5 mm²
Presjek provodnika AWG min: 28
Presjek provodnika AWG max: 16
Brzina prijenosa: 500 kbit / s
Potrošnja energije: obično 585 mW (pri UL)

Vrsta proizvoda: inline funkcijska stezaljka

Tip: IB IL RS UNI-PAC

Broj ulaza: 1 x

Broj izlaza: 1 x

Radni napon: 7.5 V/DC

Visina: 135 mm

Dužina: 71.5 mm

Širina: 24.4 mm

: IP20

dim.: (D x Š x V) 71.5 x 24.4 x 135 mm

Priključak: priključak s nateznom oprugom

Maks. potrošnja struje: 78 mA

Proizvođač-br. dijela: 2700893

Montaža: Montažna šina

Maks. temperatura okoline: +55 °C

Min. temperatura okoline: -25 °C

Logički napon U(L): 7.5 V/DC

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Radni napon

Proizvođač-br. dijela

Vrsta proizvoda

Phoenix Contact AXC F IL ADAPT 1020304 PLC modul za proširenje 24 V/DC

Kataloški br.:2208975

Dostava sri,04.11.

Conrad Electronic

24 V/DC

1020304

PLC modul za proširenje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

174,99 €^*

Phoenix Contact AXC F XT ETH 1TX 2403115 PLC modul za proširenje 24 V/DC

Kataloški br.:2209737

Dostava sri,04.11.

Conrad Electronic

24 V/DC

2403115

PLC modul za proširenje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

335,00 €^*

Phoenix Contact AXL E IOL DI16 M12 6P 2702660 decentralizirani I/O uređaj

Kataloški br.:2209865

Dostava sri,13.01.2027.

Conrad Electronic

2702660

decentralizirani I/O uređaj

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

209,99 €^*

Phoenix Contact AXL E IOL DI8 M12 6P 2702658 decentralizirani I/O uređaj

Kataloški br.:2209863

Dostava pon,22.02.2027.

Conrad Electronic

2702658

decentralizirani I/O uređaj

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

159,99 €^*

Phoenix Contact AXL E IOL DO8 M12 6P 2702659 decentralizirani I/O uređaj 24 V/DC

Kataloški br.:2209864

Dostava pon,22.02.2027.

Conrad Electronic

24 V/DC

2702659

decentralizirani I/O uređaj

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

174,99 €^*

Phoenix Contact AXL F BK PB XC 2702463 spojnica sabirnice 24 V/DC

Kataloški br.:2209838

Dostava sri,04.11.

Conrad Electronic

24 V/DC

2702463

spojnica sabirnice

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

505,00 €^*

Phoenix Contact AXL F BK PN TPS 2403869 spojnica sabirnice 24 V/DC

Kataloški br.:2209746

Dostava sri,04.11.

Conrad Electronic

24 V/DC

2403869

spojnica sabirnice

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

385,00 €^*

Phoenix Contact AXL F DI32/1 XC 1F 2701226 I/O modul 5 V/DC

Kataloški br.:2209792

Dostava pon,22.03.2027.

Conrad Electronic

5 V/DC

2701226

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

339,00 €^*

Phoenix Contact AXL F DO16/2 2H 1027904 I/O modul 5 V/DC

Kataloški br.:2208989

Dostava sri,04.11.

Conrad Electronic

5 V/DC

1027904

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

219,99 €^*

Phoenix Contact AXL F DO32/1 2H 1004925 I/O modul 5 V/DC

Kataloški br.:2208901

Dostava sri,04.11.

Conrad Electronic

5 V/DC

1004925

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

299,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2209779 Phoenix Contact IB IL RS UNI-PAC 2700893 inline funkcijska stezaljka 7.5 V/DC

Upute za rad i sigurnost

Upute za rad i sigurnost 2209779 Phoenix Contact IB IL RS UNI-PAC 2700893 inline funkcijska stezaljka 7.5 V/DC

Opis

Serijski ulazni i izlazni kanal u RS-232, RS-422 i RS-485 verziji. Podrška za različite protokole. Podesiva brzina prijenosa do 250000 baud. Broj bita podataka, stop bitovi i parnost podesivi. Parametrizacija putem procesnih podataka ili PCP-a. Podesite širinu podataka pomoću DIP sklopke: 7, 15 ili 31 riječ.

Ovaj tekst je strojno preveden.
