Name: Phoenix Contact IB IL AI 4/U/0-10-ECO 2702496 inline stezaljka 7.5 V/DC
Brand: Phoenix Contact
SKU: 2136864
Availability: BackOrder

Zeleni elektronički modul od Phoenix Contact-a, model ELR H3-I, namijenjen upotrebi u industrijskim upravljačkim sustavima.

Električna shema SUPI 4 modula s mikrokontrolerom, nadzornom jedinicom, multiplekserom i priključcima za 24V napajanje. Sabirnice gore, uzemljenje dolje.

Zeleni stari mobilni telefon s tipkovnicom za brojeve, okruglim zvučnikom gore i riječima 'EIN-MÜ' na zaslonu.

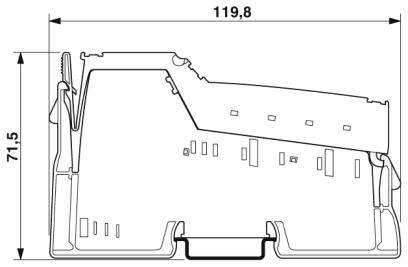

Tehnički nacrt bočnog presjeka profila. Dimenzije: 119,8 mm širine i 71,5 mm visine. Linije i strukture jasno vidljive.

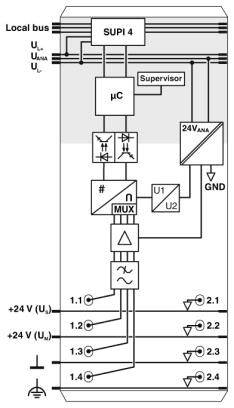

Elektrotehnička shema prikazuje mikrokontrolor s vezama prema nadzornom uređaju (supervisoru), multiplekseru i nekoliko priključaka, uključujući +24V i GND.

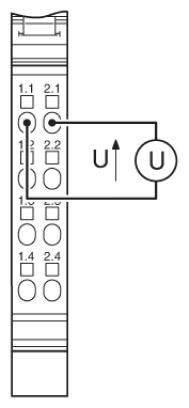

Dijagram električkog shematskog prikaza s oznakama napona (U) i polariziranih elektroničkih komponenata.

1/6

Slika slična

Tehnički list (PDF)

Dostava sri,04.11.

Broj

kom. - zaliha Njemačka

Ukupno (179,99 € / komad)

179,99 €

uklj. PDV

samo 16,39 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Opis ulaza: Jednonamjenski ulazi, napon
Broj ulaza: 4
Boja: zelena
Neto težina: 69 g
Klasa zaštite: III (IEC 61140, EN 61140, VDE 0140-1)
Brzina prijenosa: 500 kbit / s
Potrošnja energije: obično 0,8 W
Rezolucija A / D pretvarača: 12 bita

Vrsta proizvoda: inline stezaljka

Tip: IB IL AI 4/U/0-10-ECO

Broj analognih ulaza maks.: 4

min. pogonski napon: 19.2 V/DC

Pogonski napon: 19.2 - 30 V/DC

Pogonski napon maks.: 30 V/DC

Radni napon: 7.5 V/DC

Visina: 119.8 mm

Dužina: 71.5 mm

Širina: 12.2 mm

: IP20

dim.: (D x Š x V) 71.5 x 12.2 x 119.8 mm

Tehnika priključivanja: 2 žični

Priključak: Inline prijenosnik podataka

Maks. potrošnja struje: 60 mA

Proizvođač-br. dijela: 2702496

Montaža: Montažna šina

Maks. temperatura okoline: +55 °C

Min. temperatura okoline: 0 °C

Logički napon U(L): 7.5 V/DC

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2136864 Phoenix Contact IB IL AI 4/U/0-10-ECO 2702496 inline stezaljka 7.5 V/DC

Upute za rad i sigurnost

Upute za rad i sigurnost 2136864 Phoenix Contact IB IL AI 4/U/0-10-ECO 2702496 inline stezaljka 7.5 V/DC

Opis

4 analogna ulazna kanala. Spajanje senzora u dvožilnoj tehnologiji. Raspon napona: 0 V ... 10 V. Format podataka: standardizirano predstavljanje. Rezolucija: 12 bit. Dijagnostički prikaz.
