Name: Phoenix Contact AXL F AO8 XC 1F 2701237 Analogni modul 24 V/DC, 5 V/DC
Brand: Phoenix Contact
SKU: 3579291
Availability: BackOrder

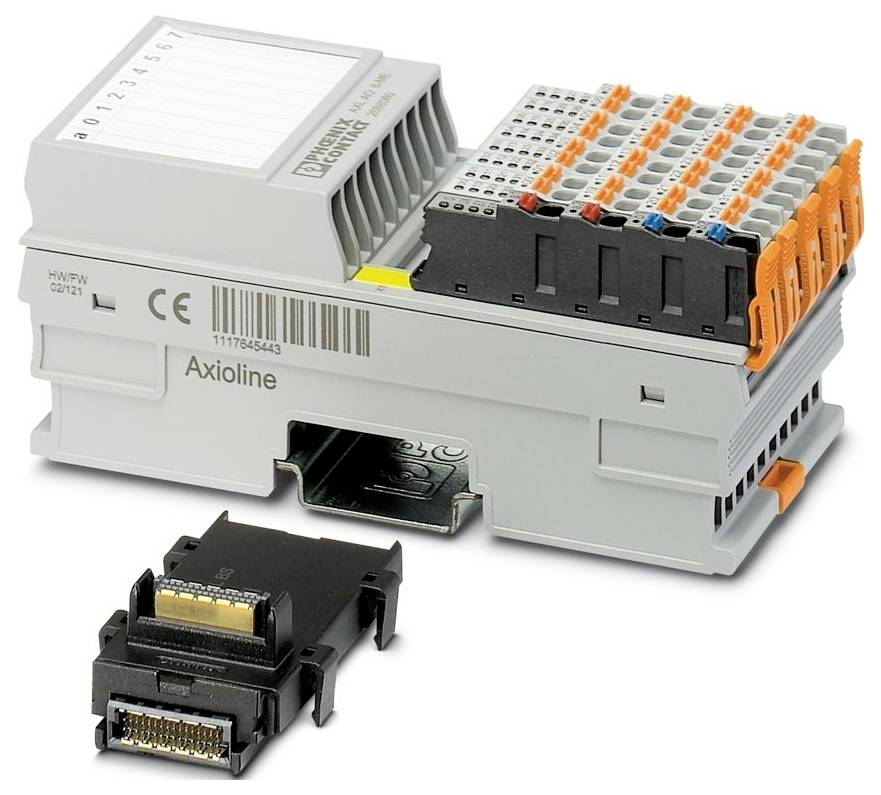

'Phoenix Contact Axioline' modul s terminalnim priključcima i oznakama, postavljen na bazu. Odvojeni konektor prikazan sprijeda.

Slika slična

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pet,27.11.

Broj

kom. - zaliha Njemačka

Ukupno (839,00 € / komad)

839,00 €

uklj. PDV

samo 48,15 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Obitelj proizvoda: Axioline F
Dizajn: blokovski modularni
Vrsta priključka: Push-in priključak
Presjek fleksibilnog vodiča: 0,2 mm² ... 1,5 mm²
Presjek krutog vodiča: 0,2 mm² ... 1,5 mm²
Presjek vodiča AWG: 24 ... 16
Širina: 53,6 mm
Visina: 126,1 mm
Dubina: 54 mm
Uvjeti okoline: Uvjeti okoline
Vrsta zaštite: IP20
Temperatura okoline (radna): -25 °C ... 60 °C (standardno); -40 °C ... 70 °C (Produženo, vidi poglavlje "Uspješno testirano: Upotreba u ekstremnim uvjetima okoline" u podatkovnom listu.)
Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
Vrsta montaže: montaža na DIN šinu
Izolacijska svojstva: Izolacijska svojstva
Kategorija prenapona: II (IEC 60664-1, EN 60664-1)
Stupanj onečišćenja: 2 (IEC 60664-1, EN 60664-1)
Dopuštena vlažnost (rad): 5% ... 95% (bez kondenzacije)
Oznaka konektora: Axioline F-konektor
Duljina skidanja izolacije: 8 mm
Položaj ugradnje: bilo koji (imajte na umu smanjenje nazivne temperature)
Brzina prijenosa: 100 Mbps
Maksimalni gubitak snage pri nominalnim uvjetima: 6,3 W
Trajanje testiranja: 21 dan
Klasa zaštite: III (IEC 61140, EN 61140, VDE 0140-1)
Broj sučelja: 2
Tlak zraka (radni): 70 kPa ... 106 kPa (do 3000 m nadmorske visine)
Opseg isporuke: uključujući modul baze sabirnice i Axioline F-konektore
Raspon napona napajanja: 19,2 V DC ... 30 V DC (uključujući sve tolerancije, uključujući valovitost)
Tehnologija povezivanja: Tehnologija povezivanja
Dopuštena vlažnost (skladištenje/transport): 5% ... 95% (bez kondenzacije)
Napomena o primjeni: Samo za industrijsku upotrebu
Potrošnja struje: maks. 235 mA (8 strujnih kanala, izlaz 20 mA); tip. 110 mA (8 naponskih kanala, izlaz 10 V)
Priključak vodiča: Priključak vodiča
Temperatura: 25 °C ± 1 K
Zaštitni sklop: Zaštita od prenapona | elektronička (35 V, 0,5 s); Zaštita od obrnutog polariteta | do HW 01: dioda za zaštitu od obrnutog polariteta; od HW 02: paralelna dioda | s vanjskim osiguračem od 5 A (samo za puštanje u rad); Zaštita od tranzijentnih pojava | dioda za supresiju
Tlak zraka (skladištenje/transport): 70 kPa ... 106 kPa (do 3000 m nadmorske visine)
Napomena o vrsti priključka: Podatke o presjecima vodiča pogledajte u korisničkom priručniku "Axioline F: Sustav i instalacija".
Ograničenje upotrebe: Ograničenje upotrebe
EMC napomena: EMC: Proizvod klase A, pogledajte izjavu proizvođača u području za preuzimanje
Posebne značajke: Varijanta za ekstremne uvjete
Izlazna struja opterećenja/opterećenja: do 500 Ω
Broj izlaza: 8
Oznaka izlaza: Analogni izlazi
Izlazna struja signala: 0 mA ... 20 mA; 4 mA ... 20 mA; -20 mA ... 20 mA
Izlazni napon signala: 0 V ... 5 V; -5 V ... 5 V; 0 V ... 10 V; -10 V ... 10 V
Napomena o dimenzijama: Dubina vrijedi pri korištenju montažne šine TH 35-7,5 (prema EN 60715).
Analogni: Analogni:
Napon napajanja: 24 V istosmjerne struje
Napomena o tehnologiji spajanja: oklopljene, upletene parice
Dopuštena duljina kabela: maks. 250 m (referentni tip kabela LiYCY (TP) n*2*0,5 mm²)
Opterećenje/Izlaz Napon opterećenja Izlaz:> 2 kΩ
Modul: Modul
Ulazni adresni prostor: 16 bajtova
Izlazni adresni prostor: 16 bajtova
Zahtjev za podatke parametara: 26 bajtova
Zahtjev za konfiguracijske podatke: 7 bajtova
Odvajanje/izolacija potencijala naponskih područja: Odvajanje/izolacija potencijala naponskih područja
Ispitni napon: 24 V napajanje (periferni uređaji) / Funkcionalno uzemljenje: 500 V AC, 50 Hz, 1 min
Formati podataka: IB IL, S7-kompatibilan
Lokalni autobus Axioline F: Lokalni autobus Axioline F
Potencijal: Opskrba lokalne sabirnice Axioline F (UBus): Potencijal: Opskrba lokalne sabirnice Axioline F (UBus)
Potencijal: Ulaz za analogne module (UA): Potencijal: Ulaz za analogne module (UA)
Ispitni napon: 5 V napajanje lokalne sabirnice (UBus) / 24 V napajanje (periferni uređaji): 500 V AC, 50 Hz, 1 min
Ispitni napon: 5 V napajanja lokalne sabirnice (UBus) / Funkcionalno uzemljenje: 500 V AC, 50 Hz, 1 min
Axioline F-priključak: Axioline F-priključak
Ispitivanje (toksični plin): Ispitivanje (toksični plin)
Ispitni standard: ISA-71.04-2013 G3 Grupa za teške uvjete A; IEC 60068-2-60:2015 Metoda 4
Relativna vlažnost: 75% ± 3%
Volumenska koncentracija H2S (vodikov sulfid): 50 ppb
Volumenska koncentracija NO2 (dušikov dioksid): 1250 ppb
Volumenska koncentracija Cl2 (klora): 10 ppb
Volumenska koncentracija SO2 (sumporov dioksid): 300 ppb
Vrijeme D/A pretvorbe: 5 µs
Rezolucija D/A pretvarača: 16 bita
Prikaz izlazne vrijednosti: 16 bitova (15 bitova + predznak)
Ažuriranje procesnih podataka: 300 µs
Ispitni napon: 5 V napajanje lokalne sabirnice (UBus) / Analogni izlazi: 500 V AC, 50 Hz, 1 min
Ispitni napon: 24 V napajanje (periferni uređaji) / Analogni izlazi: 500 V AC, 50 Hz, 1 min
Ispitni napon: Analogni izlazi / Funkcionalno uzemljenje: 500 V AC, 50 Hz, 1 min
Ispitni napon: 5 V napajanje lokalne sabirnice (UBus) / analogni izlazi: 500 V AC, 50 Hz, 1 min
Ispitni napon: napajanje 24 V (periferni uređaji) / analogni izlazi: 500 V AC, 50 Hz, 1 min

Vrsta proizvoda: Analogni modul

Tip: AXL F AO8 XC 1F

Broj analognih izlaza maks.: 8

Broj izlaza maks.: 8

Broj izlaza: 8 x

Izlazni signal struje: 0 mA ... 20 mA mA

Maks. izlazna struja po kanalu: 20 mA

Izlazni signal, napon: 0 V ... 5 V V

Radni napon: 24 V/DC
5 V/DC

Visina: 126.1 mm

Dužina: 54 mm

Širina: 53.6 mm

: IP20

dim.: (D x Š x V) 54 x 53.6 x 126.1 mm

Tehnika priključivanja: 2 žični

Priključak: Push-in priključak

Maks. potrošnja struje: 235 mA

Proizvođač-br. dijela: 2701237

Izvedba: blok modularni

Montaža: montažne šine

Maks. temperatura okoline: 70 °C

Min. temperatura okoline: -40 °C

Dubina: 52.59 mm

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3579291 Phoenix Contact AXL F AO8 XC 1F 2701237 Analogni modul 24 V/DC, 5 V/DC

Upute za rad i sigurnost

Upute za rad i sigurnost 3579291 Phoenix Contact AXL F AO8 XC 1F 2701237 Analogni modul 24 V/DC, 5 V/DC

Opis

Axioline F, Analogni izlazni modul, Analogni izlazi: 8,0 V ... 5 V, -5 V ... 5 V, 0 V ... 10 V, -10 V ... 10 V, 0 mA ... 20 mA, 4 mA ... 20 mA, -20 mA ... 20 mA, tehnologija spajanja: 2-žična, brzina prijenosa u lokalnoj sabirnici: 100 Mbit/s, varijanta za ekstremne uvjete, klasa zaštite: IP20, uključujući modul sabirničke utičnice i Axioline F-konektore
