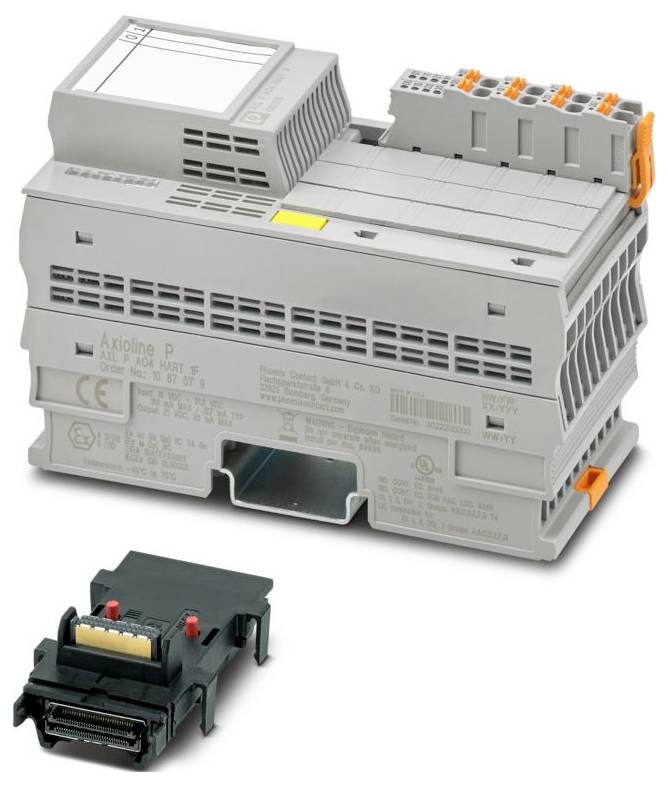

Phoenix Contact AXL P AO4 HART 1F 1087079 Analogmodul 24 V/DC, 5 V/DC
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Ukupno (865,00 € / komad)
865,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Produktfamilie: Axioline P
- Bauform: blockmodular
- Anschlussart: Push-in-Anschluss
- Leiterquerschnitt flexibel: 0,2 mm² ... 1,5 mm²
- Leiterquerschnitt starr: 0,2 mm² ... 1,5 mm²
- Leiterquerschnitt AWG: 24 ... 16
- Širina: 53,6 mm
- Visina: 126,1 mm
- Dubina: 77,14 mm
- Umgebungsbedingungen: Umgebungsbedingungen
- Vrsta zaštite: IP20
- Umgebungstemperatur (Betrieb): -40 °C ... 70 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: II (IEC 60664-1, EN 60664-1)
- Verschmutzungsgrad: 2 (IEC 60664-1, EN 60664-1)
- Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (keine Betauung)
- Benennung Anschluss: Axioline P-Steckverbinder
- Abisolierlänge: 8 mm
- Einbaulage: beliebig (kein Temperatur-Derating)
- ATEX: ATEX
- IECEx: IECEx
- Übertragungsgeschwindigkeit: 100 MBit/s
- Kennzeichnung: Class I, Division 2, Groups A, B, C, D, T4;Class I, Zone 2, IIC T4
- UL, USA / Kanada: Class I, Div. 2, Groups A, B, C, D T4
- Maximale Verlustleistung bei Nennbedingung: 2,55 W
- Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)
- Anzahl Schnittstellen: 2
- Luftdruck (Betrieb): 70 kPa ... 106 kPa (bis zu 2000 m üNN)
- Lieferumfang: inklusive Bussockelmodul und Stecker
- Versorgungsspannungsbereich: 19,2 V DC ... Napajanje 30 V / DC.
- Zertifikat: E196811
- Anschlusstechnik: Anschlusstechnik
- Zulässige Luftfeuchtigkeit (Lagerung/Transport): 5 % ... 95 % (keine Betauung)
- Hinweis zur Anwendung: Nur für den industriellen Einsatz
- Stromaufnahme: max. 135 mA;typ. 110 mA
- Leiteranschluss: Leiteranschluss
- Schutzbeschaltung: Überspannungsschutz | elektronisch (35 V, 0,5 s);Verpolschutz | Verpolschutzdiode;Transientenschutz | Suppressordiode
- Luftdruck (Lagerung/Transport): 70 kPa ... 106 kPa (bis zu 2000 m üNN)
- Hinweis zur Anschlussart: Beachten Sie die Angaben zu den Leiterquerschnitten im Anwenderhandbuch "Axioline P: System und Installation".
- Nutzungsbeschränkung: Nutzungsbeschränkung
- EMV-Hinweis: EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich
- Besondere Eigenschaften: HART-Funktionalität
- CCCex -Hinweis: Der Einsatz in explosionsgefährdeten Bereichen ist in China nicht erlaubt.
- Ex-Daten: Ex-Daten
- UKCA Ex (UKEX): UKCA Ex (UKEX)
- CCC / China-Ex: CCC / China-Ex
- Anzahl der Ausgänge: 4 (HART)
- Benennung Ausgang: Analoge Ausgänge
- Ausgangssignal Strom: 0 mA ... 20 mA;4 mA ... 20 mA
- Hinweis zu Maßangaben: Die Tiefe gilt bei Verwendung einer Tragschiene TH 35-7.5 (nach EN 60715).
- Analog:: Analog:
- Versorgungsspannung: 5 V DC (über Bussockelmodul)
- UL Ex, USA / Kanada: UL Ex, USA / Kanada
- Hinweis zur Anschlusstechnik: geschirmt, paarig verdrillt
- Modul: Modul
- Eingabeadressraum: 32 Byte (Firmware 1.00);40 Byte (ab Firmware 1.02)
- Ausgabeadressraum: 8 Byte
- Potenzialtrennung/Isolation der Spannungsbereiche: Potenzialtrennung/Isolation der Spannungsbereiche
- Prüfspannung: 24-V-Versorgung (Peripherie) / Funktionserde: 500 V AC, 60 Hz, 1 min
- Datenformate: Inline, S7-kompatibel, Standardformatierung
- Prüfspannung: 5-V-Versorgung des Lokalbusses (UBus) / Funktionserde: 500 V AC, 60 Hz, 1 min
- Prüfspannung: 5-V-Versorgung des Lokalbusses (UBus) / Analoge Eingänge: 1500 V AC, 60 Hz, 1 min
- Prüfspannung: 24-V-Versorgung (Peripherie) / Analoge Eingänge: 1500 V AC, 60 Hz, 1 min
- Prüfspannung: Analoge Eingänge / Funktionserde: 500 V AC, 60 Hz, 1 min
- Auflösung D/A-Wandler: 16 Bit
- Ausgabewertdarstellung: 16 Bit
- Prozessdaten-Update: 1,9 ms (Latenz des analogen Ausgangs)
- Axioline P-Lokalbus: Axioline P-Lokalbus
- Potenziale: Versorgungsspannung (UL): Potenziale: Versorgungsspannung (UL)
- Potenziale: Versorgung des Axioline P-Lokalbusses (UBus): Potenziale: Versorgung des Axioline P-Lokalbusses (UBus)
- Axioline P-Steckverbinder: Axioline P-Steckverbinder
- Vrsta proizvoda
Analogmodul
- Tip
AXL P AO4 HART 1F
- Broj analognih izlaza maks.
4
- Broj izlaza maks.
4
- Radni napon
24 V/DC
5 V/DC
- Visina
126.1 mm
- Dužina
77.14 mm
- Širina
53.6 mm
IP20
- dim.
(D x Š x V) 77.14 x 53.6 x 126.1 mm
- Tehnika priključivanja
2 žični
- Priključak
Push-in priključak
- Maks. potrošnja struje
160 mA
- Proizvođač-br. dijela
1087079
- Izvedba
blockmodular
- Montaža
Tragschienenmontage
- Maks. temperatura okoline
70 °C
- Min. temperatura okoline
-40 °C
- Logički napon U(L)
5 V/DC
- Dubina
75.948224 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3563194 Phoenix Contact AXL P AO4 HART 1F 1087079 Analogmodul 24 V/DC, 5 V/DC
Upute za rad i sigurnost
Upute za rad i sigurnost 3563194 Phoenix Contact AXL P AO4 HART 1F 1087079 Analogmodul 24 V/DC, 5 V/DC
Opis
Axioline P, Analogausgabemodul, Analoge Ausgänge: 4 (HART), 0 mA ... 20 mA, 4 mA ... 20 mA, Anschlusstechnik: 2-Leiter, Übertragungsgeschwindigkeit im Lokalbus: 100 MBit/s, HART-Funktionalität, Schutzart: IP20, inklusive Bussockelmodul und Stecker
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
