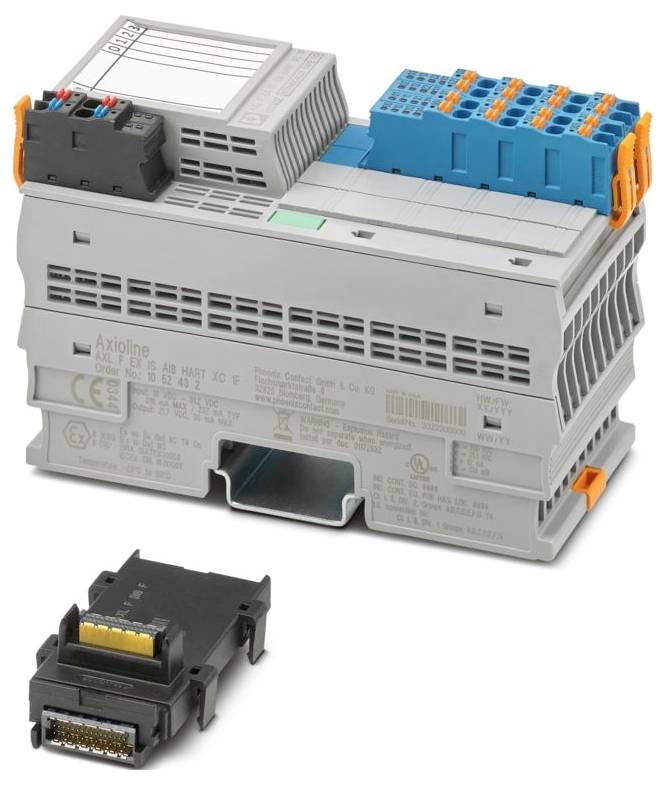

Phoenix Contact AXL F EX IS AI8 HART XC 1F 1052432 Analogni modul 24 V/DC, 5 V/DC
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (1.045,00 € / komad)
1.045,00 €
sa PDV-om
Tehnički podaci
- Obitelj proizvoda: Axioline F
- Dizajn: blokovski modularni
- Vrsta priključka: Push-in priključak
- Presjek fleksibilnog vodiča: 0,2 mm² ... 1,5 mm²
- Presjek krutog vodiča: 0,2 mm² ... 1,5 mm²
- Presjek vodiča AWG: 24 ... 16
- Širina: 53,6 mm
- Visina: 129,9 mm
- Dubina: 77,1 mm
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -25 °C ... 60 °C (standardno); -40 °C ... 70 °C (Produženo, vidi poglavlje "Uspješno testirano: Upotreba u ekstremnim uvjetima okoline" u podatkovnom listu.)
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Vrsta montaže: montaža na DIN šinu
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: II (IEC 60664-1, EN 60664-1)
- Stupanj onečišćenja: 2 (IEC 60664-1, EN 60664-1)
- Dopuštena vlažnost (rad): 5% ... 95% (bez kondenzacije)
- Oznaka konektora: Axioline F-konektor
- Duljina skidanja izolacije: 8 mm
- Položaj ugradnje: bilo koji (bez smanjenja temperature)
- ATEX: ATEX
- IECEx: IECEx
- Brzina prijenosa: 100 Mbps
- Oznaka: Ex ec [ia Ga] IIC T4 Gc;[Ex ia Da] IIIC
- UL, SAD / Kanada: Ind. Nastavak Jednadžba (E238705) također na popisu
- Indija Nastavak Jednadžba za opasnu lokaciju E196811
- Ugraditi u: Klasu I, Div. 2, Grupe A, B, C, D T4
- Iskreno sigurni izlazi za: Klasu I, Grupe A, B, C, D | Klasu II, Grupe E, F, G | Klasu III | [Ex ia] Opasno mjesto
- Klasa I, Zona 2, AEx ec [ia Ga] IIC T4 Gc
- [AEx ia Da] IIIC
- Ex ec [ia Ga] IIC T4 Gc
- [Ex ia Da] IIIC
- Maksimalni gubitak snage pri nominalnim uvjetima: 2,51 W
- Klasa zaštite: III (IEC 61140, EN 61140, VDE 0140-1)
- Broj sučelja: 2
- Tlak zraka (radni): 70 kPa ... 106 kPa (do 3000 m nadmorske visine)
- Opseg isporuke: uključujući modul sabirničke utičnice i Axioline F-konektore
- Raspon napona napajanja: 19,2 V DC ... 30 V DC (uključujući sve tolerancije, uključujući valovitost)
- Certifikat: E196811
- Tehnologija povezivanja: Tehnologija povezivanja
- Dopuštena vlažnost (skladištenje/transport): 5% ... 95% (bez kondenzacije)
- Napomena o primjeni: Samo za industrijsku upotrebu
- Potrošnja struje: maks. 240 mA
- Priključak vodiča: Priključak vodiča
- Zaštitni sklop: Zaštita od prenapona | elektronička (35 V, 0,5 s); Zaštita od obrnutog polariteta | Dioda za zaštitu od obrnutog polariteta; Zaštita od tranzijenata | Dioda za supresiju
- Tlak zraka (skladištenje/transport): 70 kPa ... 106 kPa (do 3000 m nadmorske visine)
- Napomena o vrsti priključka: Podatke o presjecima vodiča pogledajte u korisničkom priručniku "Axioline F: Sustav i instalacija".
- Ograničenje upotrebe: Ograničenje upotrebe
- EMC napomena: EMC: Proizvod klase A, pogledajte izjavu proizvođača u području za preuzimanje
- Posebne značajke: Varijanta za ekstremne uvjete; intrinzična sigurnost; HART funkcionalnost
- CCCex - Napomena: Korištenje u potencijalno eksplozivnim atmosferama nije dopušteno u Kini.
- Podaci vezani uz sigurnost: Podaci vezani uz sigurnost
- Maksimalni izlazni napon Uo: 24,8 V
- Maks. izlazna struja Io: 85,8 mA
- Maks. izlazna snaga Po: 532 mW
- Maksimalni sigurnosni napon: 250 V
- Ex-Data: Ex-Data
- UKCA Ex (UKEX): UKCA Ex (UKEX)
- CCC / Kina Ex: CCC / Kina Ex
- Označavanje ulaza: Aktivni analogni ulazi
- Ulazni otpor strujnog ulaza: 100 Ω (tipično)
- Granična frekvencija (3 dB): 15 Hz
- Ulazna struja signala: 4 mA ... 20 mA
- Opis ulaza: HART-omogućeni, aktivni analogni ulazni signali
- Broj ulaza: 8 (HART)
- Napomena o dimenzijama: Dubina vrijedi pri korištenju montažne šine TH 35-7,5 (prema EN 60715).
- Analogni: Analogni:
- Napon napajanja: 24 V istosmjerne struje
- UL Ex, SAD / Kanada: UL Ex, SAD / Kanada
- Napomena o tehnologiji spajanja: oklopljene, upletene parice
- Rezolucija A/D pretvarača: 12 bita
- Modul: Modul
- Ulazni adresni prostor: 48 bajtova
- Izlazni adresni prostor: 0 bajtova
- Zahtjev za podatke parametara: 27 bajtova
- Zahtjev za konfiguracijske podatke: 6 bajtova
- Odvajanje/izolacija potencijala naponskih područja: Odvajanje/izolacija potencijala naponskih područja
- Prikaz mjerne vrijednosti: 16 bitova (15 bitova + predznak)
- Ispitni napon: 24 V napajanje (periferni uređaji) / Funkcionalno uzemljenje: 500 V AC, 60 Hz, 1 min
- Vrijeme A/D pretvorbe: 500 µs
- Formati podataka: Inline, S7-kompatibilno, standardno formatiranje
- Lokalni autobus Axioline F: Lokalni autobus Axioline F
- Potencijal: Opskrba lokalne sabirnice Axioline F (UBus): Potencijal: Opskrba lokalne sabirnice Axioline F (UBus)
- Potencijal: Ulaz za analogne module (UA): Potencijal: Ulaz za analogne module (UA)
- Ispitni napon: 5 V napajanje lokalne sabirnice (UBus) / 24 V napajanje (periferni uređaji): 500 V AC, 60 Hz, 1 min
- Ispitni napon: 5 V napajanje lokalne sabirnice (UBus) / Funkcionalno uzemljenje: 500 V AC, 60 Hz, 1 min
- Axioline F-priključak: Axioline F-priključak
- Ulazni filter: 25 Hz
- Ispitni napon: 5 V napajanje lokalne sabirnice (UBus) / Analogni ulazi: 1500 V AC, 60 Hz, 1 min
- Ispitni napon: 24 V napajanje (periferni uređaji) / Analogni ulazi: 1500 V AC, 60 Hz, 1 min
- Ispitni napon: Analogni ulazi / Funkcionalno uzemljenje: 500 V AC, 60 Hz, 1 min
- A, B / IIC: maks. vanjska induktivnost Lo / maks. vanjska kapacitivnost Co: 2,95 mH / 0,113 µF
- C / IIB, IIIC: maks. vanjska induktivnost Lo / maks. vanjska kapacitivnost Co: 18,95 mH / 0,86 µF
- Klasa D / IIA, E, F, G, Klasa III: maks. vanjska induktivnost Lo / maks. vanjska kapacitivnost Co: 30,95 mH / 3,05 µF
- Filtriranje: RFI filtriranje / pasivno TP 2. reda
- Vrsta proizvoda
Analogni modul
- Tip
AXL F EX IS AI8 HART XC 1F
- Broj ulaza maks.
8
- Radni napon
24 V/DC
5 V/DC
- Visina
129.9 mm
- Dužina
77.1 mm
- Širina
53.6 mm
IP20
- dim.
(D x Š x V) 77.1 x 53.6 x 129.9 mm
- Tehnika priključivanja
2 žični
- Priključak
Push-in priključak
- Maks. potrošnja struje
240 mA
- Proizvođač-br. dijela
1052432
- Izvedba
blok modularni
- Montaža
montažne šine
- Dubina
75.948224 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3562297 Phoenix Contact AXL F EX IS AI8 HART XC 1F 1052432 Analogni modul 24 V/DC, 5 V/DC
Upute za rad i sigurnost
Upute za rad i sigurnost 3562297 Phoenix Contact AXL F EX IS AI8 HART XC 1F 1052432 Analogni modul 24 V/DC, 5 V/DC
Opis
Axioline F, Analogni ulazni modul, Aktivni analogni ulazi: 8 (HART), 4 mA ... 20 mA, tehnologija spajanja: 2-žična, brzina prijenosa u lokalnoj sabirnici: 100 Mbit/s, varijanta za ekstremne uvjete, samosigurno, HART funkcionalnost, klasa zaštite: IP20, uključujući modul sabirničke utičnice i Axioline F konektore
