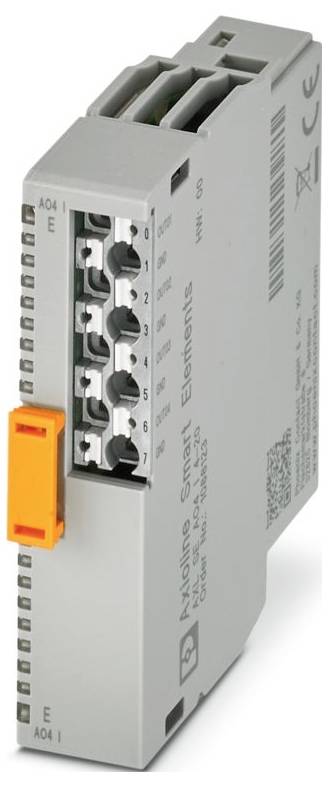

Slika slična
Phoenix Contact AXL SE AO4 I 0-20 1296372 Analogmodul 24 V/DC
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Ukupno (204,99 € / komad)
204,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Produktfamilie: Axioline Smart Elements
- Bauform: modular
- Anschlussart: Push-in-Anschluss
- Leiterquerschnitt flexibel: 0,25 mm² ... 1,5 mm²
- Leiterquerschnitt starr: 0,25 mm² ... 1,5 mm²
- Leiterquerschnitt AWG: 24 ... 16
- Širina: 14,9 mm
- Visina: 62,2 mm
- Dubina: 62 mm
- Umgebungsbedingungen: Umgebungsbedingungen
- Vrsta zaštite: IP20
- Umgebungstemperatur (Betrieb): -25 °C ... 60 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Montageart: Steckmontage (Smart Element-Steckplatz)
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: II (IEC 60664-1, EN 60664-1)
- Verschmutzungsgrad: 2 (IEC 60664-1, EN 60664-1)
- Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (keine Betauung)
- Benennung Anschluss: Peripherie
- Abisolierlänge: 8 mm
- Einbaulage: Siehe System, in dem Sie das Smart Element einsetzen.
- Übertragungsgeschwindigkeit: Siehe System, in dem Sie das Smart Element einsetzen.
- Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse: 0,25 mm² ... 1,5 mm²
- Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse: 0,25 mm² ... 1,5 mm²
- Maximale Verlustleistung bei Nennbedingung: 2,5 W
- Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)
- Anzahl Schnittstellen: 1
- Luftdruck (Betrieb): 70 kPa ... 106 kPa (bis zu 3000 m üNN)
- Versorgungsspannungsbereich: 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit)
- Anschlusstechnik: Anschlusstechnik
- Zulässige Luftfeuchtigkeit (Lagerung/Transport): 5 % ... 95 % (keine Betauung)
- Hinweis zur Anwendung: Nur für den industriellen Einsatz
- Stromaufnahme: min. 30 mA (ohne angeschlossene Peripherie)
- Leiteranschluss: Leiteranschluss
- Schutzbeschaltung: Überspannungsschutz | Siehe System, in dem Sie das Smart Element einsetzen.;Verpolschutz | Verpolschutzdiode
- Luftdruck (Lagerung/Transport): 70 kPa ... 106 kPa (bis zu 3000 m üNN)
- Hinweis zur Anschlussart: Beachten Sie die Angaben zu den Leiterquerschnitten im Anwenderhandbuch "Axioline Smart Elements".
- Bürde/Ausgangslast Stromausgang: max. 500 Ω
- Anzahl der Ausgänge: 4
- Benennung Ausgang: Analoge Ausgänge
- Ausgangssignal Strom: 0 mA ... 20 mA
- Analog:: Analog:
- Versorgungsspannung: 24 V DC (über Card-Edge-Steckverbinder)
- Hinweis zur Anschlusstechnik: geschirmt, paarig verdrillt
- Zulässige Leitungslänge: max. 250 m
- Modul: Modul
- ID-Code (hex): none
- Prozessdatenkanal: 64 Bit
- Eingabeadressraum: 8 Byte
- Ausgabeadressraum: 8 Byte
- Bedarf an Parameterdaten: 24 Byte
- Bedarf an Konfigurationsdaten: 7 Byte
- Potenzialtrennung/Isolation der Spannungsbereiche: Potenzialtrennung/Isolation der Spannungsbereiche
- Prüfspannung: 24-V-Versorgung (Peripherie) / Funktionserde: 500 V AC, 50 Hz, 1 min
- Datenformate: Normierte Darstellung
- Auflösung D/A-Wandler: 12 Bit
- Ausgabewertdarstellung: 16 Bit
- Prozessdaten-Update: typ. 1 ms
- Smart Element-Interface: Smart Element-Interface
- Potenziale: Logikversorgung der Smart Elements (USE): Potenziale: Logikversorgung der Smart Elements (USE)
- Startzeit bis zur Betriebsbereitschaft: < 1000 ms
- Potenziale: Peripherieversorgung (UP): Potenziale: Peripherieversorgung (UP)
- Prüfspannung: Versorgung Logik / 24-V-Versorgung (Peripherie): 500 V AC, 50 Hz, 1 min
- Prüfspannung: Versorgung Logik / Funktionserde: 500 V AC, 50 Hz, 1 min
- Peripherie: Peripherie
- Vrsta proizvoda
Analogmodul
- Tip
AXL SE AO4 I 0-20
- Broj analognih izlaza maks.
4
- Broj izlaza maks.
4
- Izlazni signal struje
0 mA ... 20 mA mA
- Maks. izlazna struja po kanalu
20 mA
- Radni napon
24 V/DC
- Visina
62.2 mm
- Dužina
62 mm
- Širina
14.9 mm
IP20
- dim.
(D x Š x V) 62 x 14.9 x 62.2 mm
- Tehnika priključivanja
2 žični
- Priključak
Push-in priključak
- Maks. potrošnja struje
120 mA
- Proizvođač-br. dijela
1296372
- Izvedba
modular
- Montaža
Steckmontage (Smart Element-Steckplatz)
- Maks. temperatura okoline
60 °C
- Min. temperatura okoline
-25 °C
- Dubina
62 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3582778 Phoenix Contact AXL SE AO4 I 0-20 1296372 Analogmodul 24 V/DC
Upute za rad i sigurnost
Upute za rad i sigurnost 3582778 Phoenix Contact AXL SE AO4 I 0-20 1296372 Analogmodul 24 V/DC
Opis
Axioline Smart Elements, Analogausgabemodul, Analoge Ausgänge: 4, 0 mA ... 20 mA, Anschlusstechnik: 2-Leiter, Schutzart: IP20
