Ixxat 1.01.0068.45010 CAN-CR210/FO CAN FO repetitor staklena vlakna , CAN Bus, D-SUB9 24 V/DC 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (725,00 € / komad)
725,00 €
sa PDV-om
Istaknuti proizvodi i detalji

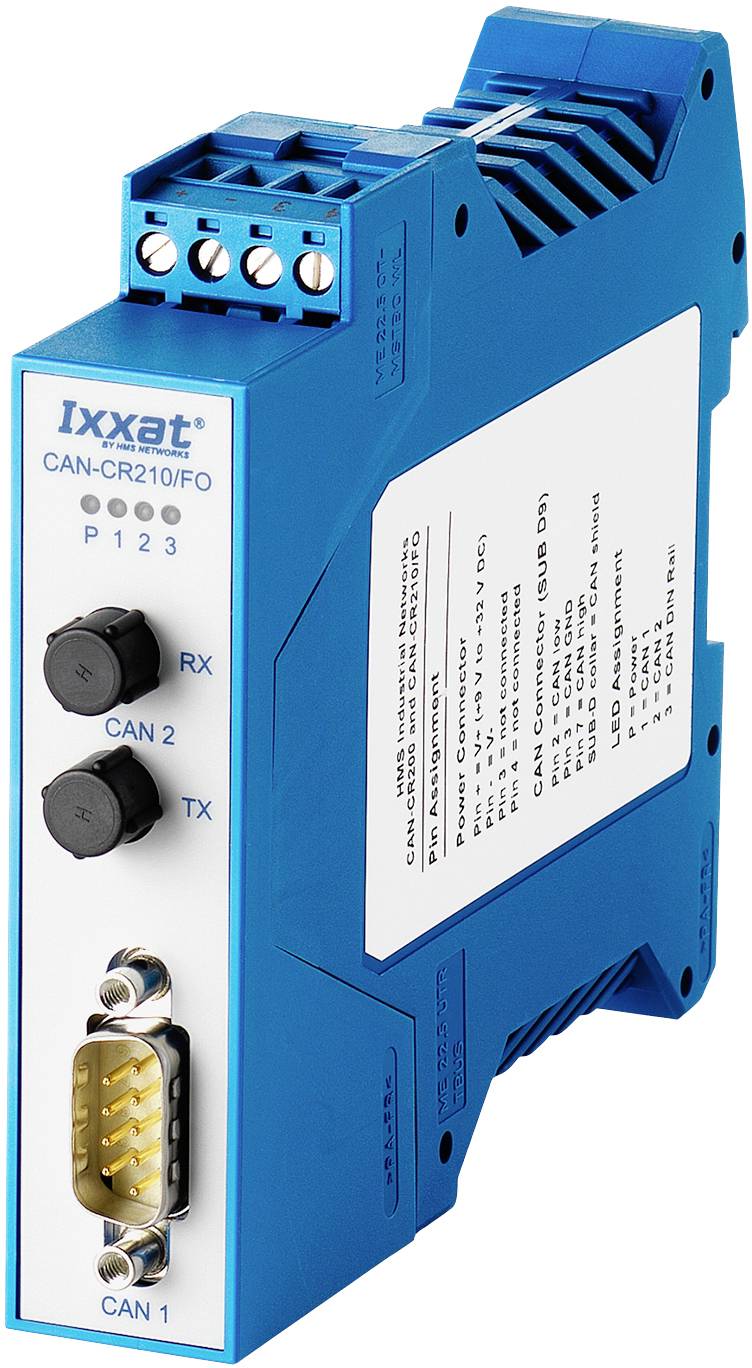

Ixxat 1.01.0068.45010 CAN-CR210/FO CAN FO repetitor staklena vlakna , CAN Bus, D-SUB9 24 V/DC 1 St.
- Sabirnica okosnice DIN tračnice za jednostavno navlačenje
- Optički kabel omogućuje prijenos signala u okruženjima s visokim razinama EMC-a
- Veća pouzdanost sustava
- Vrlo mali utjecaj na ponašanje sustava u stvarnom vremenu
Tehnički podaci
- Prikazuje: proces prijenosa / neispravan segment (tri duo LED), napajanje (jedna LED)
- Sučelje CAN sabirnice: ISO 11898-2 s CAN prigušivačem, Sub-D9 vezom i sabirnicom za top hat. Integrirani CAN završni otpornici (preklopni)
- FO priključak: 2 x F-SMA ili ST priključak za duplex kabel, (višemodna staklena vlakna 50/125 µm, 62,5 / 125 µm duplex)
- Brzina prijenosa: do 1 Mbit/s
- Kašnjenje: približno 300 ns (odgovara približno 60 metara duljine sabirnice) od bakrenog priključka FO repetitora preko optičkih vlakana do bakrenog priključka drugog FO repetitora (bez vremena kašnjenja optičkog kabela; približno 5 ns / m)
- Napajanje: 9 - 32 V / DC, 3 W tip., preko vijčanih stezaljki
- Galvansko odvajanje: 1 kV, 1 sek.; MOŽE 1
- Raspon temperature: -20 ºC ... +70 ºC
- Kućište, dimenzije: plastično kućište cilindra, cca 22,5 x 100 x 115 mm (bez optičke veze)
- Vrsta proizvoda
CAN FO repetitor
- Sučelja (Advantech)
staklena vlakna
CAN Bus
D-SUB9
- Tip
CAN-CR210/FO
- Radni napon
24 V/DC
- Min. radna temperatura
-20 °C
- Pogonska tempratura
-20 °C (min)
- dim.
(Š x V) 22.5 mm x 100 mm
- Visina
100 mm
- Širina
22.5 mm
- Proizvođač-br. dijela
1.01.0068.45010
- Ambalaža bez plastike
ambalaža bez plastike
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2497721 Ixxat 1.01.0068.45010 CAN-CR210/FO CAN FO repetitor staklena vlakna , CAN Bus, D-SUB9 24 V/DC 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2497721 Ixxat 1.01.0068.45010 CAN-CR210/FO CAN FO repetitor staklena vlakna , CAN Bus, D-SUB9 24 V/DC 1 St.
Opis
CAN-CR210 / FO
CAN-CR210 / FO se koristi za pretvaranje CAN signala iz bakrenih (ISO 11898-2) u optičke kabele. Time se postiže potpuna galvanska izolacija i zaštita od EM učinaka.
Za postavljanje topologije zvijezda ili stabla, CAN-CR210 / FO se može poredati (također u vezi s CAN-CR200) i može se kombinirati kako bi se formirao "zvjezdani spojnik". Veza se ostvaruje preko cilindrične tračnice. Kao posebna značajka, repetitor odvaja neispravan segment od ostatka mreže kako bi preostala mreža mogla nastaviti s radom. Nakon što je kvar otklonjen, segment se automatski ponovno uključuje.
Ovaj tekst je strojno preveden.
CAN-CR210 / FO se koristi za pretvaranje CAN signala iz bakrenih (ISO 11898-2) u optičke kabele. Time se postiže potpuna galvanska izolacija i zaštita od EM učinaka.
Za postavljanje topologije zvijezda ili stabla, CAN-CR210 / FO se može poredati (također u vezi s CAN-CR200) i može se kombinirati kako bi se formirao "zvjezdani spojnik". Veza se ostvaruje preko cilindrične tračnice. Kao posebna značajka, repetitor odvaja neispravan segment od ostatka mreže kako bi preostala mreža mogla nastaviti s radom. Nakon što je kvar otklonjen, segment se automatski ponovno uključuje.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- CAN-CR210 / FO
- Kratke upute
