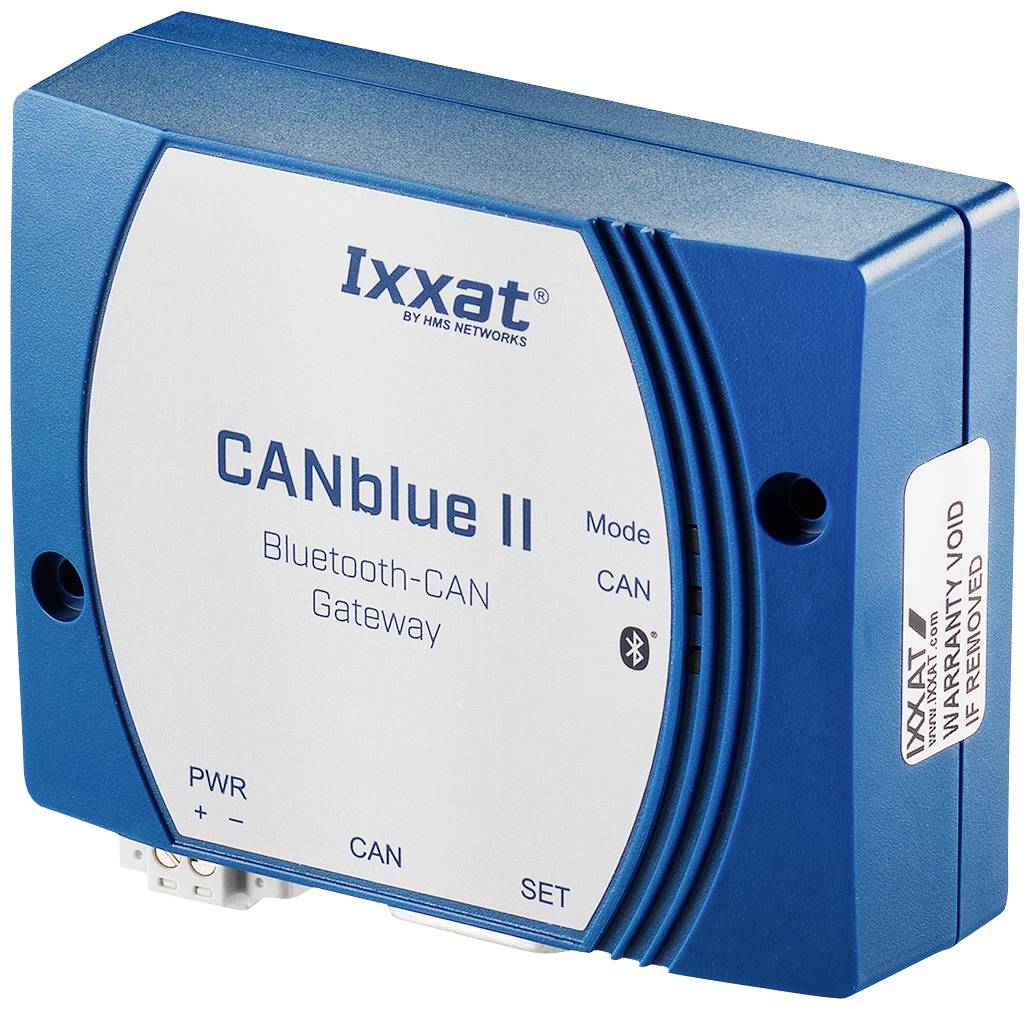

Ixxat 1.01.0126.12001 CAN pretvornik CAN Bus, Bluetooth 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
3 kom. - zaliha Njemačka
Broj
Ukupno (799,00 € / komad)
799,00 €
sa PDV-om
Dostupno još samo 3 kom. - zaliha Njemačka
Ixxat 1.01.0126.12001 CAN pretvornik CAN Bus, Bluetooth 1 St.
Istaknuti proizvodi i detalji
- CAN-Bus PC-sučelje (Bluetooth) CAN-Bluetooth-CAN most kao zamjena kabela (potrebna su 2 uređaja) CAN-Bluetooth pristupnik Brzo uspostavljanje veze Dugo područje prijenosa Kratka latencija prijenosa Velika propusnost podataka Fleksibilne mogućnosti konfiguracije (spajanje nekoliko CANblue II)
Tehnički podaci
- Mikrokontroler: 32-bitni mikrokontroler
- CAN kontroler: CAN 2.0 A / B
- CAN-sučelje ISO 11898-2, Sub D9 priključak prema CiA 303-1
- Galvansko odvajanje: 1 kV, 1 sek.
- Prosječno kašnjenje prijenosa: oko 4 ms (u načinu najkraćeg kašnjenja)
- Mogućnost CAN s brzinom prijenosa od 1 Mbit: 100% opterećenje sabirnice
- Certifikati: CE, FCC, Telec
- Kućište: plastično kućište s integriranom antenom i otvorima za ugradnju.
- Vrsta proizvoda
CAN pretvornik
- Sučelja (Advantech)
CAN Bus
Bluetooth
- Tip
1.01.0126.12001
- Maks. radna temperatura
85 °C
- Min. radna temperatura
-40 °C
- Pogonska tempratura
-40 do 85 °C
- dim.
(Š x V) 82 mm x 64 mm
- Visina
64 mm
- Širina
82 mm
- Proizvođač-br. dijela
1.01.0126.12001
- Sučelja
Bluetooth V2.1 EDR
- Ambalaža bez plastike
ambalaža bez plastike
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1386379 Ixxat 1.01.0126.12001 CAN pretvornik CAN Bus, Bluetooth 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 1386379 Ixxat 1.01.0126.12001 CAN pretvornik CAN Bus, Bluetooth 1 St.
Opis
Aktivno Bluetooth sučelje
CANblue II je jeftin, univerzalno upotrebljiv CAN Bluetooth modul koji sa svoja tri načina rada pokriva različita područja primjene.
Na primjer, u području usluga omogućuje bežični pristup CAN sustavima putem Bluetooth sučelja koje je već standardno u prijenosnim računalima. Čitanje dijagnostičkih podataka ili konfiguracija sustava može se provesti vrlo lako i fleksibilno, čak i za dijelove sustava kojima je teško pristupiti.
Upotrebom nekoliko uređaja CANblue II mogu se međusobno povezati mrežni segmenti. Kao rezultat toga, rotirajući ili pomični dijelovi, na primjer u vjetroagregatima, mogu se pouzdano povezati ili se sustavi također mogu međusobno umrežiti na velikim udaljenostima do 200 metara. Na taj način se izbjegavaju spojevi kliznih prstena podložnih kvarovima ili skupo polaganje linija između udaljenih dijelova sustava.
I posljednje, ali ne najmanje bitno, Bluetooth komunikacija također nudi odlučujuće prednosti u pogledu raspona i otpornosti na smetnje u usporedbi s uobičajenim WLAN rješenjima.
Podržani su sljedeći načini rada:
Način mosta
U režimu mosta CAN-Bluetooth-CAN most može se implementirati pomoću dva CANblue II uređaja. Razmjena poruka odvija se na drugom sloju i transparentna je. Uređaj može, dakle, raditi i u sustavima s CANopen, DeviceNet ili protokolima specifičnim za kupca. CAN ID filtri mogu se pohraniti za razmjenu podataka putem Bluetooth-a. Upotrebom više od 2 CANblue uređaja može se povezati nekoliko sabirnica u mrežu.
ASCII / binarni protokol
U ovom načinu rada korisnik ima funkcije slanja i primanja CAN poruka i konfiguriranje CANblue II na temelju jednostavnih ASCII naredbi i optimiziranih CAN binarnih poruka. Stoga je CANblue II idealan za sustave koji nisu Windows ili ugrađene platforme.
Rad s računalom s VCI upravljačkim programom za Windows
Uz podršku VCI CAN pokretača, CANblue II može se upravljati svim IXXAT alatima i programima specifičnim za kupca. Nadalje, bežični pristup CAN sustavima putem Bluetooth-a može se lako implementirati korištenjem postojećih VCI programskih programa i alata.
Ovaj tekst je strojno preveden.
CANblue II je jeftin, univerzalno upotrebljiv CAN Bluetooth modul koji sa svoja tri načina rada pokriva različita područja primjene.
Na primjer, u području usluga omogućuje bežični pristup CAN sustavima putem Bluetooth sučelja koje je već standardno u prijenosnim računalima. Čitanje dijagnostičkih podataka ili konfiguracija sustava može se provesti vrlo lako i fleksibilno, čak i za dijelove sustava kojima je teško pristupiti.
Upotrebom nekoliko uređaja CANblue II mogu se međusobno povezati mrežni segmenti. Kao rezultat toga, rotirajući ili pomični dijelovi, na primjer u vjetroagregatima, mogu se pouzdano povezati ili se sustavi također mogu međusobno umrežiti na velikim udaljenostima do 200 metara. Na taj način se izbjegavaju spojevi kliznih prstena podložnih kvarovima ili skupo polaganje linija između udaljenih dijelova sustava.
I posljednje, ali ne najmanje bitno, Bluetooth komunikacija također nudi odlučujuće prednosti u pogledu raspona i otpornosti na smetnje u usporedbi s uobičajenim WLAN rješenjima.
Podržani su sljedeći načini rada:
Način mosta
U režimu mosta CAN-Bluetooth-CAN most može se implementirati pomoću dva CANblue II uređaja. Razmjena poruka odvija se na drugom sloju i transparentna je. Uređaj može, dakle, raditi i u sustavima s CANopen, DeviceNet ili protokolima specifičnim za kupca. CAN ID filtri mogu se pohraniti za razmjenu podataka putem Bluetooth-a. Upotrebom više od 2 CANblue uređaja može se povezati nekoliko sabirnica u mrežu.
ASCII / binarni protokol
U ovom načinu rada korisnik ima funkcije slanja i primanja CAN poruka i konfiguriranje CANblue II na temelju jednostavnih ASCII naredbi i optimiziranih CAN binarnih poruka. Stoga je CANblue II idealan za sustave koji nisu Windows ili ugrađene platforme.
Rad s računalom s VCI upravljačkim programom za Windows
Uz podršku VCI CAN pokretača, CANblue II može se upravljati svim IXXAT alatima i programima specifičnim za kupca. Nadalje, bežični pristup CAN sustavima putem Bluetooth-a može se lako implementirati korištenjem postojećih VCI programskih programa i alata.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- CAN modul
- Upute za uporabu
- CAN upravljački program VCI za Windows
- Jednostavni monitor sabirnice CAN "canAnalyser Mini".
Napomene
- Bluetooth® je registrirani zaštitni znak tvrtke Bluetooth SIG, Inc.
