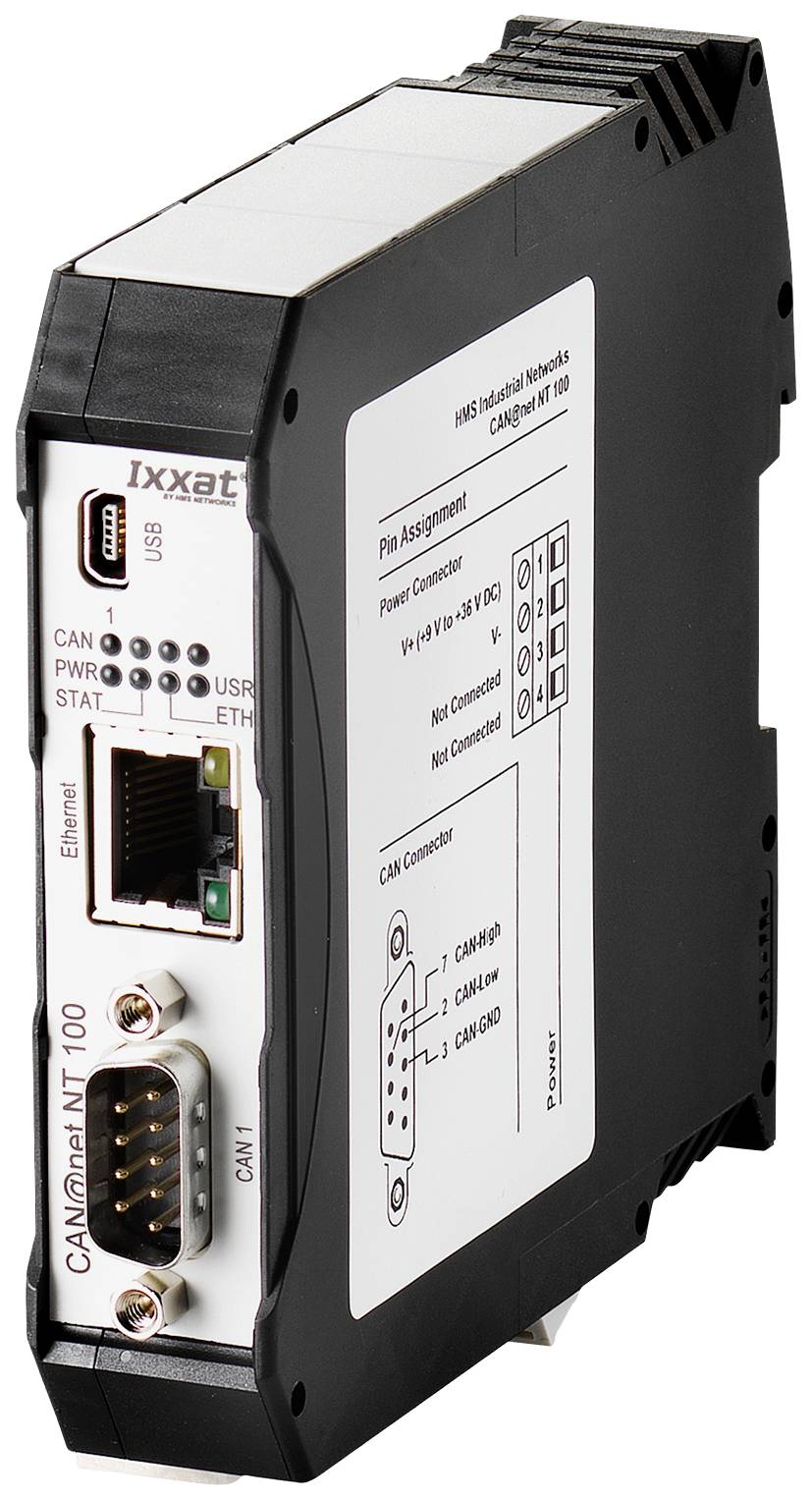

Ixxat 1.01.0332.10000 CAN@net NT 100 CAN pretvornik 24 V/DC 1 St.

CAN @ net NT nudi se u tri verzije, kao CAN @ net NT 100 s klasičnim CAN kanalom i D-Sub 9 konektorom, kao CAN @ net NT 200 s dva klasična CAN kanala i kao CAN @ net NT 420 s četiri CAN-a kanala, od kojih se dva mogu prebacivati između CAN i CAN-FD. Svi uređaji imaju tri načina rada i mogu se koristiti i kao PC sučelje i kao most i gateway.

Do četiri neovisna CAN kanala (dva CAN FD)
· Snažan filter, ID prijevod, mapiranje podataka i funkcionalnost multipleksa
MQTT podrška za jednostavnu vezu s oblakom (izdavač i pretplatnik)
· Izvođenje unaprijed definiranih radnji s "Pravilima radnji" vođenim događajima
· Programiranje bilo kojeg akcijskog pravila pomoću LUA
· Windows alat za konfiguraciju za jednostavnu konfiguraciju uređaja putem USB-a ili Etherneta
Podesiva razina sigurnosti za pristup uređaju (konfiguracija ili prijenos firmvera)
· Pouzdana upotreba u teškim industrijskim okruženjima
· Jednostavno spajanje CAN i CAN FD sustava i uređaja
· Premošćivanje velikih udaljenosti i jednostavan pristup sustavu putem Etherneta
· Uštede troškova jednostavnijim ožičenjem
· Proširenje proširenja sustava kao i topologija stablo/zvjezdica
· Povećana pouzdanost sustava
· Zaštita galvanskom izolacijom

CAN / CAN FD Ethernet pristupnik

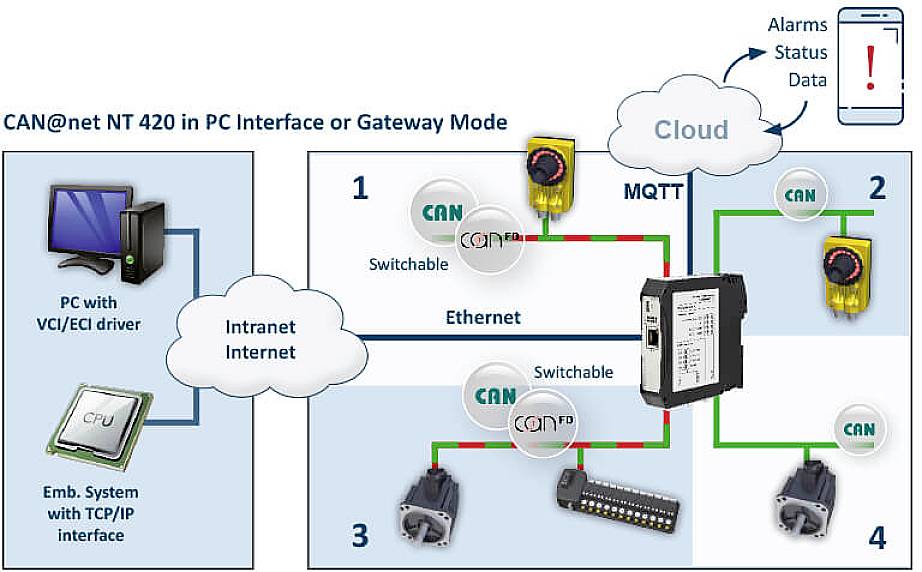

U načinu rada pristupnika, CAN @ net NT može se pristupiti iz različitih operacijskih sustava (npr. Windows, Linux, VxWorks ili QNX) i iz ugrađenih sustava. To se radi pomoću standardne TCP/IP utičnice i jednostavnog ASCII protokola. Kao CAN Ethernet pristupnik, CAN @ net NT tako pruža jednostavan i fleksibilan pristup CAN sustavima putem LAN-a ili Interneta.

PC sučelje

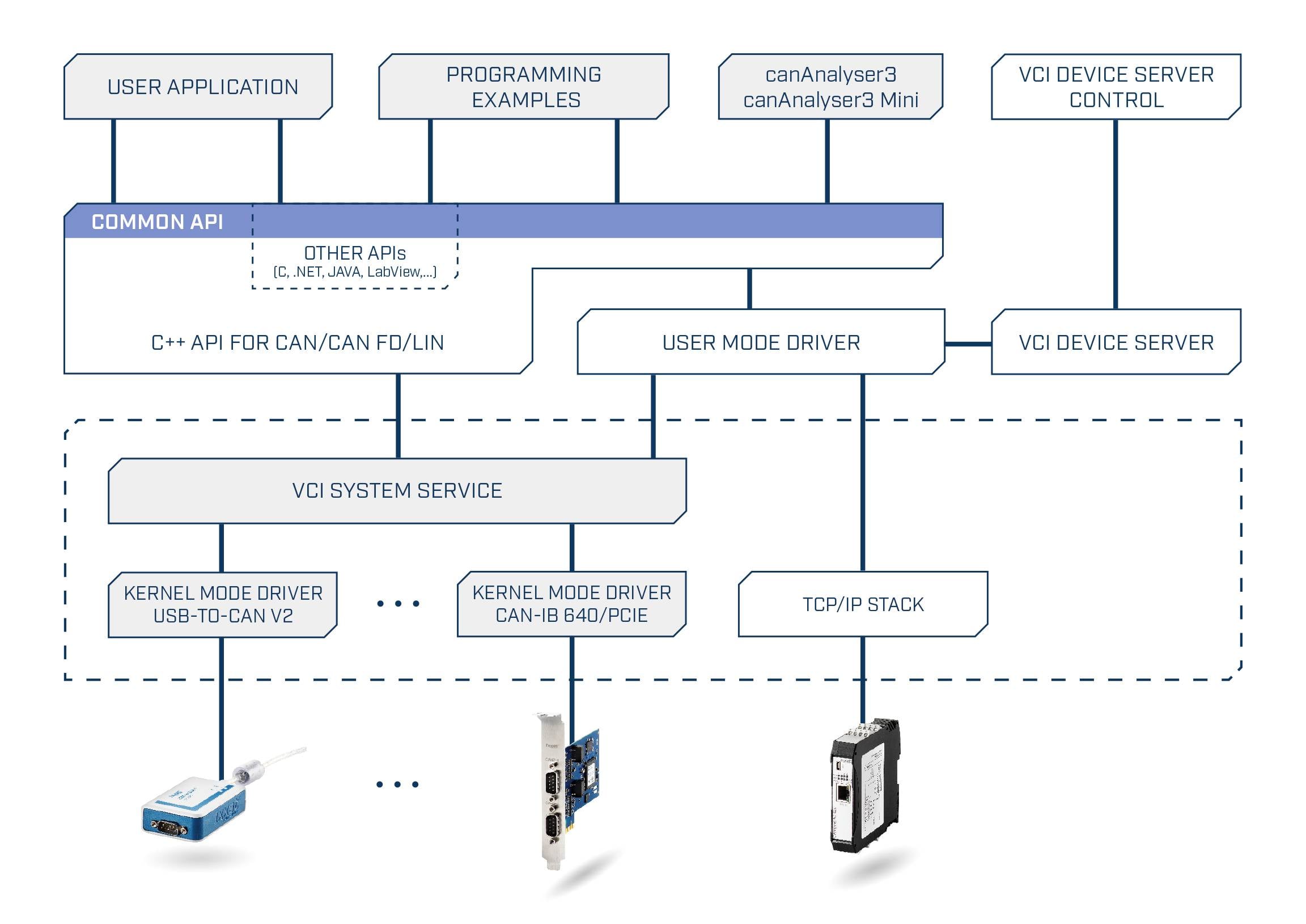

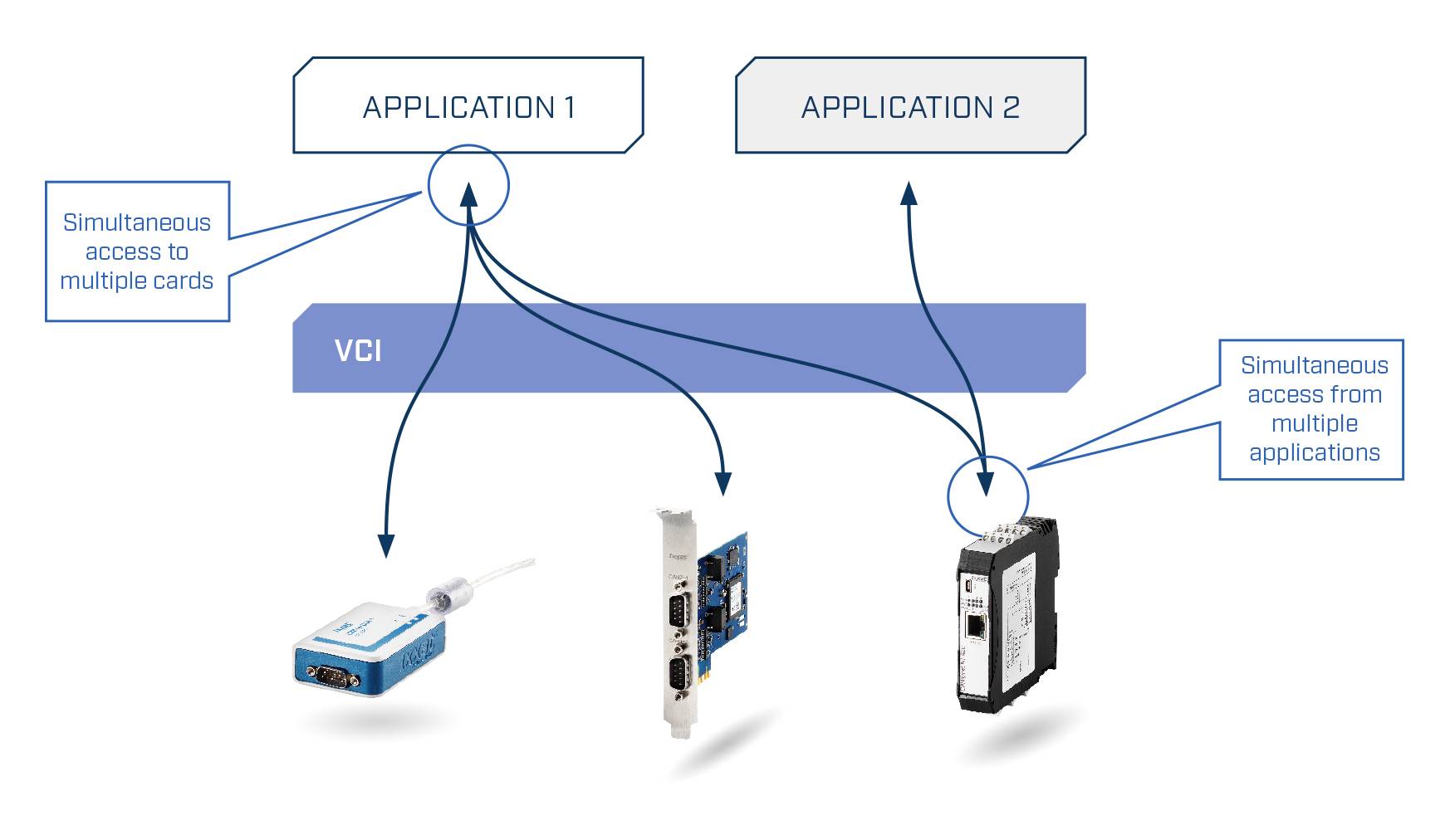

S VCI drajverom za Windows uključenim u opseg isporuke, CAN @ net NT može se koristiti kao i sve Ixxat CAN PC kartice sučelja. To znači da se svi Ixxat alati bazirani na VCI-u, kao što je canAnalyser, mogu koristiti s CAN @ net NT, ali i korisničkim specifičnim aplikacijama koje se kreiraju na temelju VCI drajvera. VCI CAN drajver nudi mogućnost komunikacije s do 128 CAN @ net NT u isto vrijeme.

CAN-Ethernet-CAN-most
Koristeći do četiri CAN @ net NT 420 (dva CAN @ net NT 100/200), može se implementirati CAN-Ethernet-CAN most, od kojih svaki može imati do četiri (2 za CAN @ net NT 200, 1 za CAN @net NT 100) povezuje neovisne CAN kanale po uređaju. Most omogućuje razmjenu CAN poruka između CAN sustava putem TCP/IP-a na velikim udaljenostima - korištenjem postojeće Ethernet infrastrukture. Segmentacija CAN sustava također povećava pouzdanost i sigurnost od kvarova cjelokupnog sustava.

Filtriranje i multipleksiranje
Uz pomoć tablica mapiranja razmjena poruka između svih kanala može se vrlo fleksibilno konfigurirati. Pravila filtra i implementacije mogu se primijeniti na CAN i CAN FD poruke. To može smanjiti opterećenje sabirnice u pojedinačnim mrežama, budući da se prenose samo poruke koje su od interesa za drugu mrežu. Za SAE J1939 aplikacije predviđena je posebna tablica mapiranja koja je prilagođena specifičnim parametrima. Funkcionalnost multipleksiranja/demultipleksiranja podataka omogućuje, na primjer, CAN FD podatke da se mapiraju na nekoliko standardnih CAN poruka i obrnuto.

Pravila djelovanja
Kao reakcija na primljene poruke, kao i na status uređaja ili CAN sabirnice, može se automatski izvršiti širok raspon radnji, kao što je slanje poruka (CAN, CAN-FD, MQTT), promjena postavki uređaja ili upravljanje LED lampicama uređaja. "Pravila radnji" kreirana su pomoću intuitivnih padajućih izbornika za događaje i radnje u alatu za konfiguraciju uređaja koji se temelji na sustavu Windows ili pomoću LUA skripti.

MQTT za vezu u oblaku
Bilo da se radi o statusu uređaja ili CAN/CAN FD podacima, MQTT protokol implementiran u CAN @ net NT omogućuje prijenos informacija u oblak – lako se programira pomoću popisa pravila radnji. Putem besplatno dostupnih brokerskih usluga i APP-ova, izvješća o statusu i vrijednosti sustava, na primjer, mogu se jednostavno i lako prenijeti na pametne telefone ili usluge u oblaku, na primjer.

Ciklični prijenos
Funkcija cikličkog prijenosa omogućuje ciklički prosljeđivanje poruka. I poruke i vremena ciklusa definirani su u središnjoj tablici prijenosa.

Ovaj tekst je strojno preveden.
