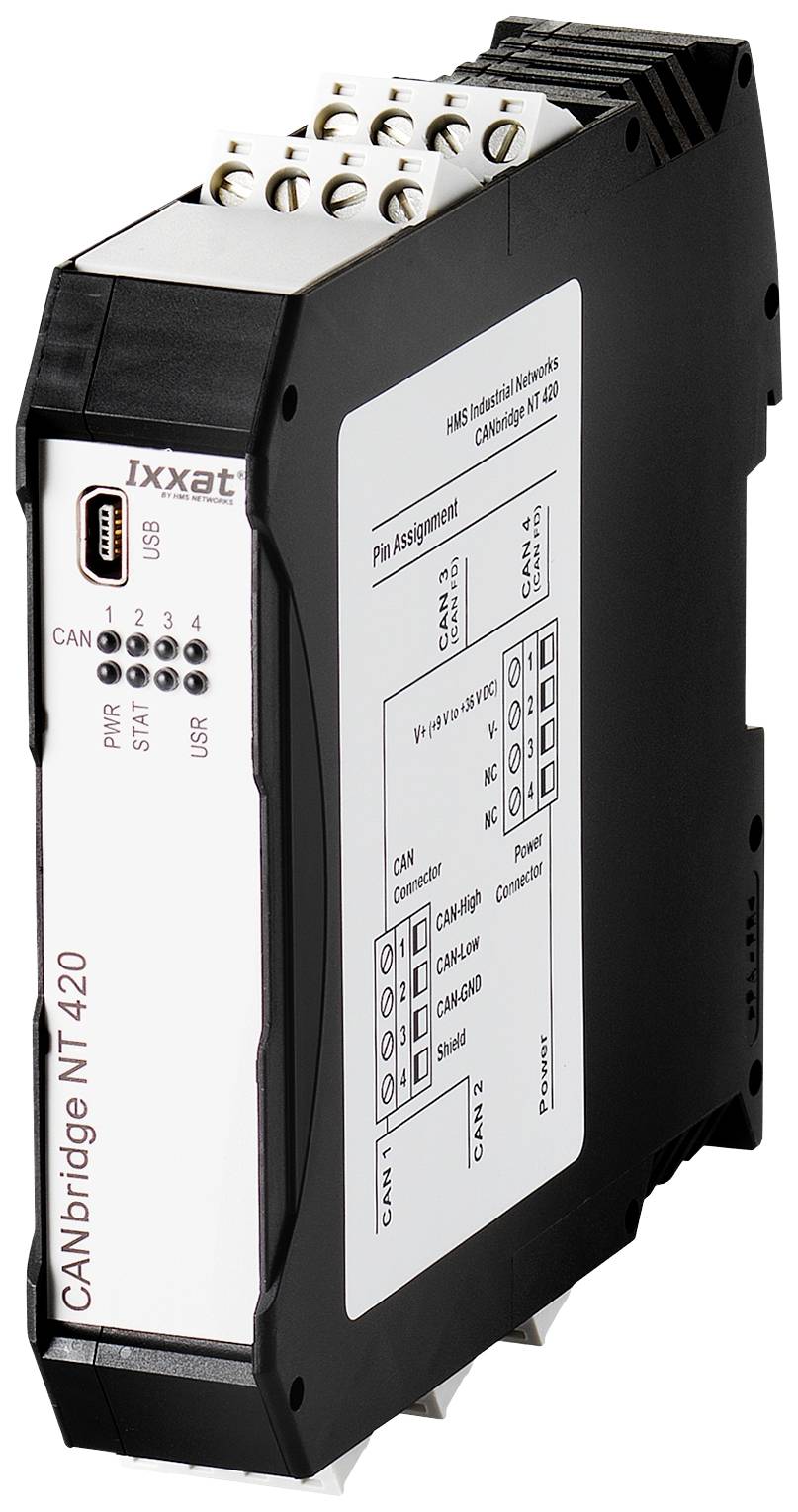

Ixxat 1.01.0331.42000 Canbridge NT 420 Canbridge CAN Bus 24 V/DC 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (989,00 € / komad)
989,00 €
sa PDV-om
Tehnički podaci
- CAN-Baudraten Standard CAN: 5 bis 1000 kBaud
- CAN-Bus-Abschluss: keiner
- CAN-Transceiver: Texas Instruments SN65HVD251PTexas Instruments SN65HVD251P
- Max. Anzahl von Teilnehmern: 120
- Galvanische Isolation 1 kV für 1 Sek.
- Zaštitna klasa IP20
- Abmessung 114,5 x 99 x 22.5 mm
- Gewicht ca. 150 g Zertifizierung CE, FCC
- Vrsta proizvoda
Canbridge
- Sučelja (Advantech)
CAN Bus
- Tip
Canbridge NT 420
- Radni napon
24 V/DC
- Maks. radna temperatura
+ 85 °C
- Min. radna temperatura
- 40 °C
- Pogonska tempratura
- 40 do + 85 °C
- dim.
(Š x V) 114 mm x 99 mm
- Maks. potrošnja struje
110 mA
- Visina
99 mm
- Širina
114 mm
- Proizvođač-br. dijela
1.01.0331.42000
- Ambalaža bez plastike
ambalaža bez plastike
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1616324 Ixxat 1.01.0331.42000 Canbridge NT 420 Canbridge CAN Bus 24 V/DC 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 1616324 Ixxat 1.01.0331.42000 Canbridge NT 420 Canbridge CAN Bus 24 V/DC 1 St.
Opis
CANbridge NT nudi se kao CANbridge NT 420 s četiri CAN kanala, od kojih se dva mogu prebacivati između CAN i CAN-FD.
Uređaji omogućuju jednostavno spajanje mreža, uključujući one s različitim brzinama prijenosa ili formatima okvira (identifikator bita 11/29). Mostovi / usmjerivači imaju snažni mikrokontroler koji može izvesti filtriranje poruka, pretvorbu ID-a i multipleksiranje podataka (npr. Za pretvorbu CAN FD u CAN poruka) čak i s rafalima i visokim brzinama prijenosa podataka bez gubitka poruke.
Sadrži četiri CAN kanala, dva kanala mogu se prebacivati između CAN i CAN FD jednostavno spajanje CAN mreža - CAN s CAN FD - različiti brzine prijenosa - različiti formati okvira (11/29 bitni identifikator), rutiranje poruka putem tablice mapiranja - Filtriranje poruka - pretvorba ID-a · Multipleksiranje podataka (npr. Za pretvorbu CAN FD u CAN poruka) čak i uz brze i velike brzine prijenosa podataka bez gubitka poruke · Jednostavna konfiguracija s alatom temeljenim na sustavu Windows Prednosti / prednosti Jednostavno spajanje CAN i CAN FD Sustavi i uređaji Ušteda troškova jednostavnim ožičenjem Povećanje širenja sustava i uporaba topologija drvo / zvijezda Veća pouzdanost sustava Zaštita segmenata galvanskom izolacijom Funkcionalni princip Za razliku od CAN repetitora koji samo prevodi električne signale, most / Usmjerivači primaju poruke u cijelosti, a zatim uzimaju u obzir filtriranje, pretvorbu, mapiranje - i multipleks pravila se šalju drugoj mreži (načelo spremanja unaprijed). Uz pomoć tablica mapiranja, poruke se mogu razmjenjivati između sve četiri mreže.
CAN ili CAN FD poruke mogu se filtrirati ili modificirati uz pomoć pravila filtra i pretvorbe. To može smanjiti opterećenje sabirnice u pojedinačnim mrežama, jer se prenose samo poruke koje su od interesa za drugu mrežu. Multipleksiranje podataka omogućuje, na primjer, CAN FD podatke koji se mapiraju u nekoliko standardnih CAN poruka.
Konfiguracija CANbridge NT može se ugodno konfigurirati putem USB-a pomoću isporučenog alata za konfiguraciju temeljenog na sustavu Windows. Pomoću alata konfiguracija pravila filtra, mapiranja, multipleksera ili prijevoda može se izvršiti vrlo jednostavno, bez ikakvog znanja o programiranju.
Ovaj tekst je strojno preveden.
Uređaji omogućuju jednostavno spajanje mreža, uključujući one s različitim brzinama prijenosa ili formatima okvira (identifikator bita 11/29). Mostovi / usmjerivači imaju snažni mikrokontroler koji može izvesti filtriranje poruka, pretvorbu ID-a i multipleksiranje podataka (npr. Za pretvorbu CAN FD u CAN poruka) čak i s rafalima i visokim brzinama prijenosa podataka bez gubitka poruke.
Sadrži četiri CAN kanala, dva kanala mogu se prebacivati između CAN i CAN FD jednostavno spajanje CAN mreža - CAN s CAN FD - različiti brzine prijenosa - različiti formati okvira (11/29 bitni identifikator), rutiranje poruka putem tablice mapiranja - Filtriranje poruka - pretvorba ID-a · Multipleksiranje podataka (npr. Za pretvorbu CAN FD u CAN poruka) čak i uz brze i velike brzine prijenosa podataka bez gubitka poruke · Jednostavna konfiguracija s alatom temeljenim na sustavu Windows Prednosti / prednosti Jednostavno spajanje CAN i CAN FD Sustavi i uređaji Ušteda troškova jednostavnim ožičenjem Povećanje širenja sustava i uporaba topologija drvo / zvijezda Veća pouzdanost sustava Zaštita segmenata galvanskom izolacijom Funkcionalni princip Za razliku od CAN repetitora koji samo prevodi električne signale, most / Usmjerivači primaju poruke u cijelosti, a zatim uzimaju u obzir filtriranje, pretvorbu, mapiranje - i multipleks pravila se šalju drugoj mreži (načelo spremanja unaprijed). Uz pomoć tablica mapiranja, poruke se mogu razmjenjivati između sve četiri mreže.
CAN ili CAN FD poruke mogu se filtrirati ili modificirati uz pomoć pravila filtra i pretvorbe. To može smanjiti opterećenje sabirnice u pojedinačnim mrežama, jer se prenose samo poruke koje su od interesa za drugu mrežu. Multipleksiranje podataka omogućuje, na primjer, CAN FD podatke koji se mapiraju u nekoliko standardnih CAN poruka.
Konfiguracija CANbridge NT može se ugodno konfigurirati putem USB-a pomoću isporučenog alata za konfiguraciju temeljenog na sustavu Windows. Pomoću alata konfiguracija pravila filtra, mapiranja, multipleksera ili prijevoda može se izvršiti vrlo jednostavno, bez ikakvog znanja o programiranju.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- CANbridge NT 200
- CD mit CAN-Gateway Configurator
- Priručnik
- Mini USB kabel
