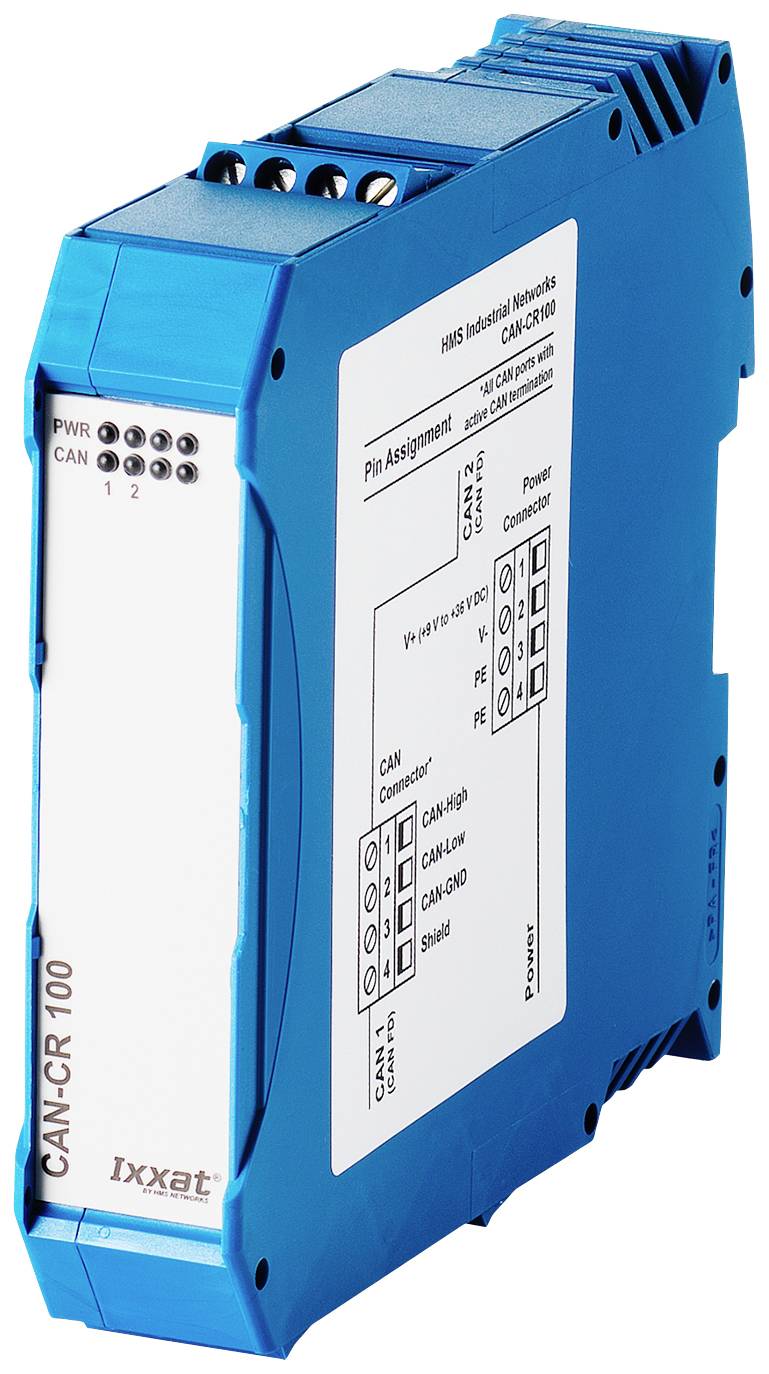

Ixxat 1.01.0210.20200 CAN-CR100 CAN/CAN-FD repetitor CAN Bus Broj I/O: 2 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
12 kom. - zaliha Njemačka
Broj
Ukupno (389,00 € / komad)
389,00 €
sa PDV-om
Istaknuti proizvodi i detalji
CAN / CAN FD repetitor s vijčanim konektorom (bez završnog otpornika sabirnice)
- CAN i CAN FD sučelja u jednom uređaju
- Uštede troškova jednostavnijim ožičenjem
- Veća pouzdanost sustava
- Vrlo mali utjecaj na ponašanje sustava u stvarnom vremenu
Tehnički podaci
- Prikazi: proces prijenosa / neispravan segment (dvije duo LED diode, jedna po segmentu), napajanje (jedna LED)
- Sučelje CAN sabirnice: ISO 11898-2 s CAN prigušivačem. Dva vijčana priključka.
- CAN varijanta dostupna sa i bez integriranih završnih otpornika.
- CAN brzine prijenosa: do 1 Mbit/s
- Sučelje CAN-FD sabirnice: ISO CAN-FD i neISO CAN-FD
- CAN FD brzine prijenosa: brzina arbitraže do 1000 kbit/s, brzina prijenosa podataka do 8000 kbit/s. Brzine podataka provjerene su testovima. Moguće su korisnički definirane brzine prijenosa.
- Oprez: Maksimalna brzina prijenosa podataka može se premašiti ovisno o specifičnim uvjetima primjene (duljina kabela, postavljene postavke, udaljene stanice, ...), ali se ni ona ne može postići.
- Kašnjenje prolaza: tip. 175 ns (odgovara ~ 35 m duljine kabela)
- Napajanje: 9-36 V / DC, tip. 70 mA, max. 100 mA, preko vijčanih stezaljki
- Galvanska izolacija: 1 kV DC / 1 sec, 500 V AC / 1 min; LIMKA 1, LIMKA 2 i
- Napajanja su međusobno galvanski odvojena.
- Raspon temperature: -20 ºC ... +70 ºC
- Kućište, dimenzije: plastično kućište cilindra, cca 22,5 x 105 x 114 mm
- Vrsta proizvoda
CAN/CAN-FD repetitor
- Sučelja (Advantech)
CAN Bus
- Tip
CAN-CR100
- Min. radna temperatura
-20 °C
- Pogonski napon (detalji)
9 - 36 (prikaz, stručni). V/DC
- Pogonska tempratura
-20 °C (min)
- Broj I/O
2
- dim.
(Š x V) 113 mm x 99 mm
- Maks. potrošnja struje
100 mA
- Visina
99 mm
- Širina
113 mm
- Proizvođač-br. dijela
1.01.0210.20200
- Težina
0 g
- Ambalaža bez plastike
ambalaža bez plastike
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2497727 Ixxat 1.01.0210.20200 CAN-CR100 CAN/CAN-FD repetitor CAN Bus Broj I/O: 2 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2497727 Ixxat 1.01.0210.20200 CAN-CR100 CAN/CAN-FD repetitor CAN Bus Broj I/O: 2 1 St.
Opis
CAN-CR100
CAN-CR100 se koristi za galvansko razdvajanje dva segmenta CAN / CAN FD mreže. Kao posebna značajka, repetitor odvaja neispravan segment od ostatka mreže kako bi preostala mreža mogla nastaviti s radom. Nakon što je kvar otklonjen, segment se automatski ponovno spaja na mrežu. Električna izolacija je implementirana za CAN / CAN FD segmente kao i za napon napajanja.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- CAN-CR100
- Priručnik
