Name: Weidmüller 1438020000 VPU I 4 R 400V/25KA odvodnik prenapona 25 kA 1 St.
Brand: Weidmüller
SKU: 1913123
Availability: BackOrder

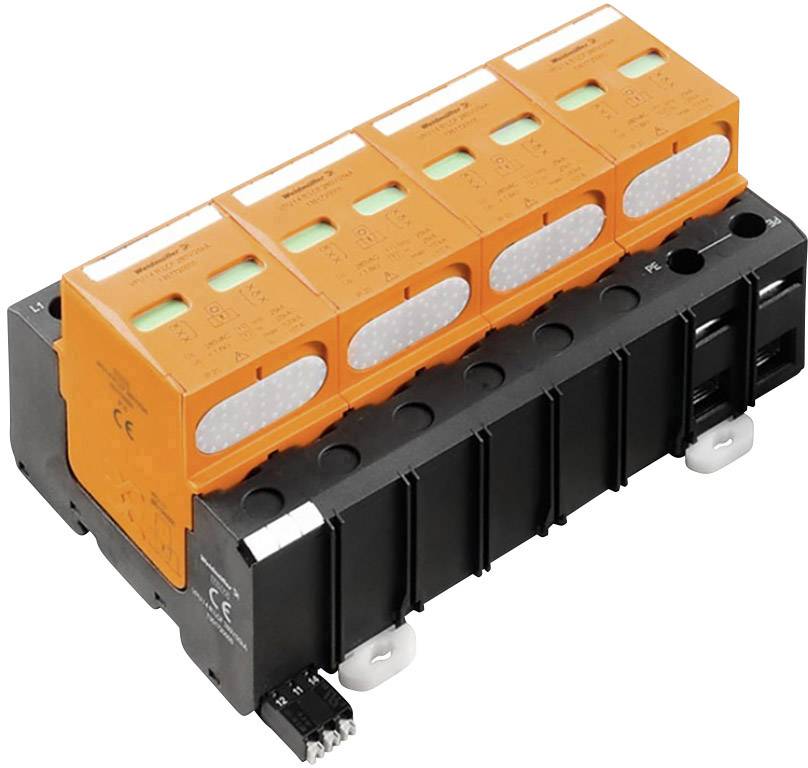

Uređaj za zaštitu od prenapona s četiri narančasta modula na crnoj bazi. Koristi se u električnim sustavima.

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,24.11.

30 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (315,00 € / komad)

315,00 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Duljina trake: 8 mm
Spoj nazivne duljine: 15 mm
Vrsta veze: Gurnite unutra
Moment zatezanja, maks .: 3 Nm
Moment zatezanja, min .: 2 Nm
Dizajn: kućište za ugradnju; 8 TE, Insta IP20
Visina ugradbene dimenzije: 75 mm
Raspon frekvencija, maks .: 60 Hz
Raspon frekvencija, min: 50 Hz
Maksimalni kontinuirani napon, Uc (AC): 400 V
Područje stezanja, maks .: 35 mm²
Površina stezanja, min .: 4 mm²
Snaga kratkog spoja ISCCR: 25 kA
Temperatura skladištenja: -40 ° C do 80 ° C
Presjek provodnika, čvrst, maks .: 1,5 mm²
Presjek provodnika, fino namotan, maks .: 25 mm²
Presjek provodnika, višežični, maks .: 50 mm²
Neto težina: 1.561 g
Prikaz optičke funkcije: zelena = ok, crvena = odvodnica je neispravna, zamijenite
Broj polova: 4
DIN šina: TS 35
Kategorija prenapona: IV
Stupanj zagađenja: 3

Vrsta proizvoda: odvodnik prenapona

Propuštanje: 25 kA

Nazivni napon: 400 V/AC

Vrijeme odziva: ≤ 25 ns

Radna temperatura: -40 °C do +70 °C

: IP20

Proizvođač-br. dijela: 1438020000

Vrsta: Tip I, tip II

Boja: crna
narančasta

Norme: IEC61643-11, EN61643-11

dim.: (Š x V x D) 142.4 x 106 x 69 mm

Širina: 142.4 mm

Visina: 106 mm

Dubina: 69 mm

Sadržaj: 1 St.

UKCA: nije bitno

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1913123 Weidmüller 1438020000 VPU I 4 R 400V/25KA odvodnik prenapona 25 kA 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 1913123 Weidmüller 1438020000 VPU I 4 R 400V/25KA odvodnik prenapona 25 kA 1 St.

Opis

Višestruki odvodnik struje munje prema zahtjevima klase I prema IEC 61643-11, EN61643-11: 2013 služi kao odvodnik za prijelaz sučelja 0 do 1 (prema IEC 1312-1) kao izjednačavanje potencijala gromobranske zaštite i koristi se u primjenama prema IEC 61643-12. Korištenje iskrišta bez pražnjenja u kombinaciji s varistorom visokih performansi u skladu je sa zahtjevima za provjeru uređaja za zaštitu od prenapona klase I u VDEW direktivi. Odvodnik je instaliran u blizini dovoda sustava koji se štiti u komercijalno dostupnom kućištu za instalaciju / distribuciju. VPU I 3 + 1 R 400V / 25kA Koristi se u TN-C i TN-CS mrežama. S termičkim separatorom varistora. Ako nema više zaštite, boja na zaslonu se mijenja iz zelene u crvenu. Osim toga, funkcionalni status je prikazan beznaponskim signalnim kontaktom (preklopni kontakt).

Ovaj tekst je strojno preveden.
