Name: Weidmüller 1352080000 VPU I 1 R LCF 280V/12,5KA odvodnik prenapona 20 kA 1 St.
Brand: Weidmüller
SKU: 1912807
Availability: BackOrder

Weidmüller VARITECTOR uređaj za zaštitu od prenapona, montažni, narančasto-crne boje, s tehničkim detaljima na prednjoj strani.

Tehnički list (PDF)

Dostava pon,26.10.

162 kom. - zaliha Njemačka

Prikaži alternative

Broj

kom. - zaliha Njemačka

Min.: 3

Višestruki: 1

Ukupno (51,99 € / komad)

155,97 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Duljina trake: 8 mm
Spoj nazivne duljine: 15 mm
Vrsta veze: Gurnite unutra
Moment zatezanja, maks .: 3 Nm
Moment zatezanja, min .: 2 Nm
Dizajn: kućište za ugradnju; 1 TE, Insta IP20
Visina ugradbene dimenzije: 75 mm
Raspon frekvencija, maks .: 60 Hz
Raspon frekvencija, min: 50 Hz
Maksimalni kontinuirani napon, Uc (AC): 280 V
Područje stezanja, maks .: 35 mm²
Površina stezanja, min .: 4 mm²
Snaga kratkog spoja ISCCR: 25 kA
Temperatura skladištenja: -40 ° C do 80 ° C
Presjek provodnika, čvrst, maks .: 1,5 mm²
Presjek provodnika, fino namotan, maks .: 25 mm²
Presjek provodnika, višežični, maks .: 50 mm²
Neto težina: 189 g
Prikaz optičke funkcije: zelena = ok, crvena = odvodnica je neispravna, zamijenite
Broj polova: 1
DIN šina: TS 35
Kategorija prenapona: IV
Stupanj zagađenja: 3

Vrsta proizvoda: odvodnik prenapona

Propuštanje: 20 kA

Nazivni napon: 230 V/AC

Vrijeme odziva: ≤ 100 ns

Radna temperatura: -40 °C do +70 °C

: IP20

Proizvođač-br. dijela: 1352080000

Vrsta: Tip I, tip II

Boja: crna
narančasta

Norme: IEC61643-11, EN61643-11

dim.: (Š x V x D) 17.8 x 106 x 69 mm

Širina: 17.8 mm

Visina: 106 mm

Dubina: 69 mm

Sadržaj: 1 St.

Varijante(Sve stavke su s uklj. PDV-om)

Propuštanje

Nazivni napon

Weidmüller 1352080000 VPU I 1 R LCF 280V/12,5KA odvodnik prenapona 20 kA 1 St.

Kataloški br.:1912807

Dostava pon,26.10.

162 kom. - zaliha NjemačkaConrad Electronic

Ovaj proizvod

20 kA

230 V/AC

kom. - zaliha Njemačka

Min.: 3

Višestruki: 1

51,99 €^*

Weidmüller 1348590000 VDATA CAT6 odvodnik prenapona 5 kA 1 St.

Kataloški br.:1948863

Dostava pon,26.10.

5 kom. - zaliha NjemačkaConrad Electronic

5 kA

48 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

144,99 €^*

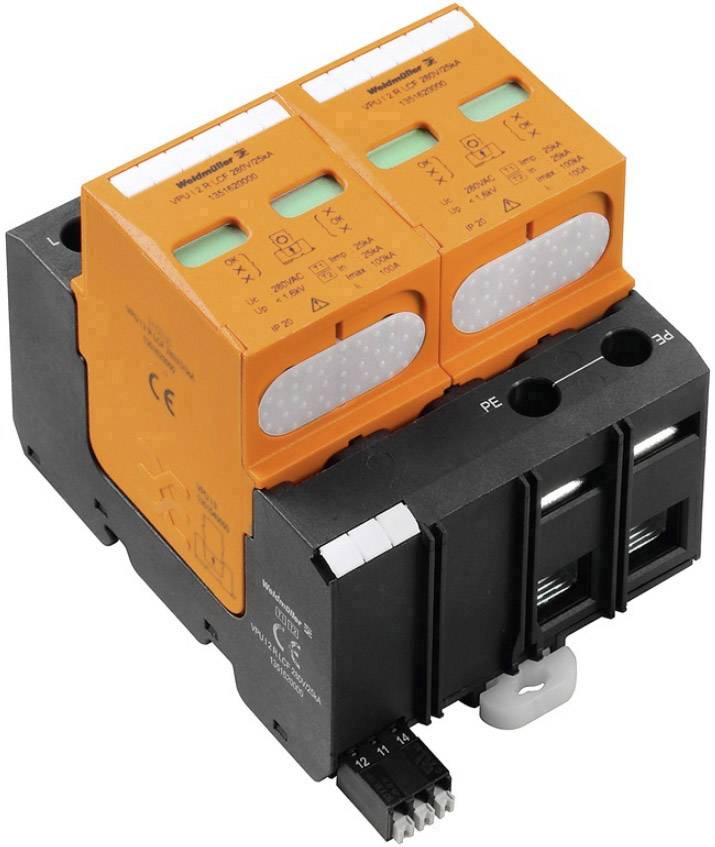

Weidmüller 1351620000 VPU I 2 R LCF 280V/25KA odvodnik prenapona 25 kA 1 St.

Kataloški br.:1912796

Dostava pon,26.10.

18 kom. - zaliha NjemačkaConrad Electronic

25 kA

230 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

174,99 €^*

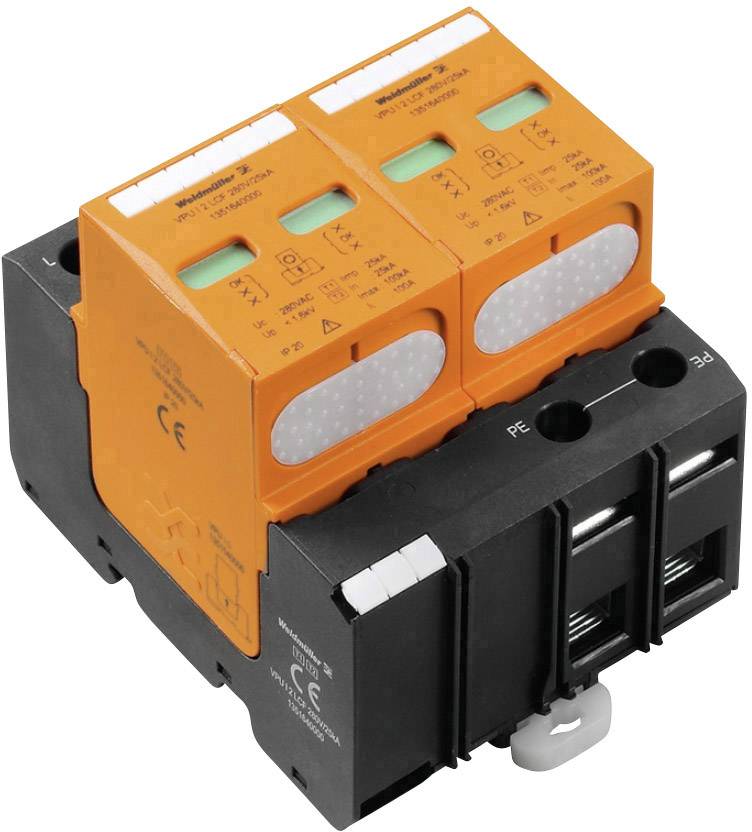

Weidmüller 1351640000 VPU I 2 LCF 280V/25KA odvodnik prenapona 25 kA 1 St.

Kataloški br.:1912797

Dostava pon,26.10.

49 kom. - zaliha NjemačkaConrad Electronic

25 kA

230 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

174,99 €^*

Weidmüller 1351830000 VPU I 1+1 R 400V/25KA odvodnik prenapona 25 kA 1 St.

Kataloški br.:1951196

Dostava pon,26.10.

70 kom. - zaliha NjemačkaConrad Electronic

25 kA

400 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

174,99 €^*

Weidmüller 1351840000 VPU I 1+1 400V/25KA odvodnik prenapona 25 kA 1 St.

Kataloški br.:1912799

Dostava pon,26.10.

6 kom. - zaliha NjemačkaConrad Electronic

25 kA

400 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

169,99 €^*

Weidmüller 1351930000 VPU I 0 N-PE 260V/50KA odvodnik prenapona 50 kA 1 St.

Kataloški br.:1950553

Dostava pon,07.12.

Conrad Electronic

50 kA

230 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

275,00 €^*

Weidmüller 1351980000 VPU I 0 N-PE 440V/50KA odvodnik prenapona 50 kA 1 St.

Kataloški br.:1912804

Dostava pon,26.10.

5 kom. - zaliha NjemačkaConrad Electronic

50 kA

400 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

305,00 €^*

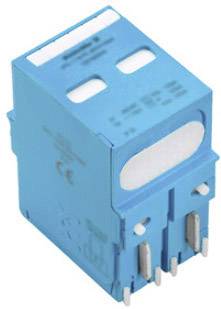

Weidmüller 1351990000 VPU I 0 N-PE 440V/100KA odvodnik prenapona 100 kA 1 St.

Kataloški br.:1949991

Dostava pon,26.10.

5 kom. - zaliha NjemačkaConrad Electronic

100 kA

400 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

359,00 €^*

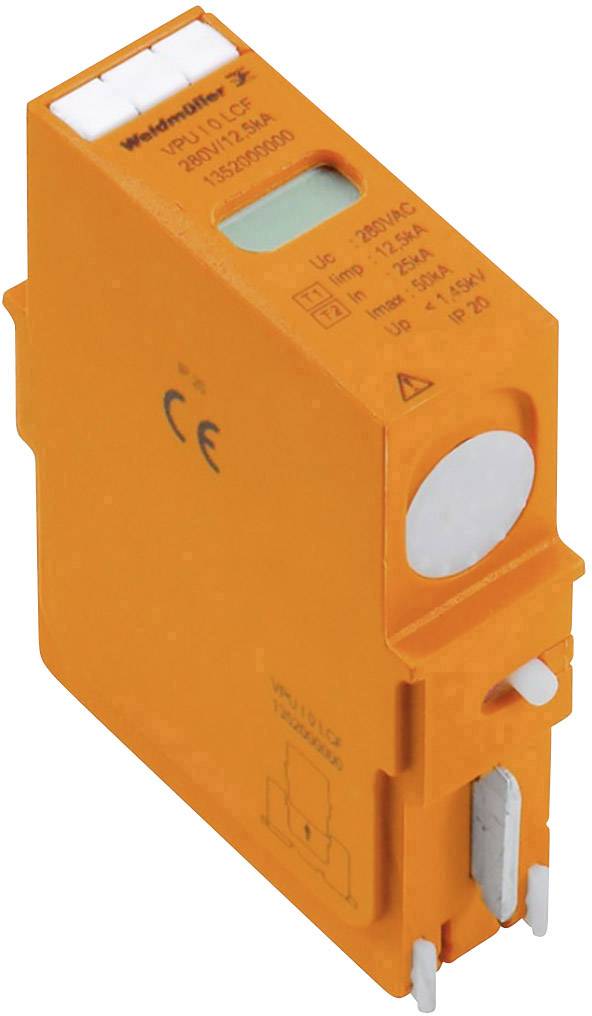

Weidmüller 1352000000 VPU I 0 LCF 280V/12,5KA odvodnik prenapona 25 kA 1 St.

Kataloški br.:1912805

Dostava pon,07.12.

Conrad Electronic

25 kA

230 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

149,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1912807 Weidmüller 1352080000 VPU I 1 R LCF 280V/12,5KA odvodnik prenapona 20 kA 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 1912807 Weidmüller 1352080000 VPU I 1 R LCF 280V/12,5KA odvodnik prenapona 20 kA 1 St.

Opis

Jednopolni odvodnik struje munje prema zahtjevima klase I prema IEC 61643-11, EN61643-11: 2013, odvodnik od V0 materijala služi kao izjednačenje potencijala gromobranske zaštite pri prijelazu sučelja 0 do 1 (prema IEC 1312-1) i koristi se u primjenama prema IEC 61643- 12. Korištenje iskrišta bez pražnjenja u kombinaciji s varistorom visokih performansi u skladu je sa zahtjevima za provjeru uređaja za zaštitu od prenapona klase I u VDEW direktivi. Odvodnik je instaliran u blizini dovoda sustava koji se štiti u komercijalno dostupnom kućištu za instalaciju / distribuciju. VPU I 1 R LCF 280V / 12,5kA Koristi se u jednofaznim TN-C i TN-CS mrežama. S termičkim separatorom varistora. Ako nema više zaštite, boja na zaslonu se mijenja iz zelene u crvenu. Osim toga, funkcionalni status je prikazan beznaponskim signalnim kontaktom (preklopni kontakt).
