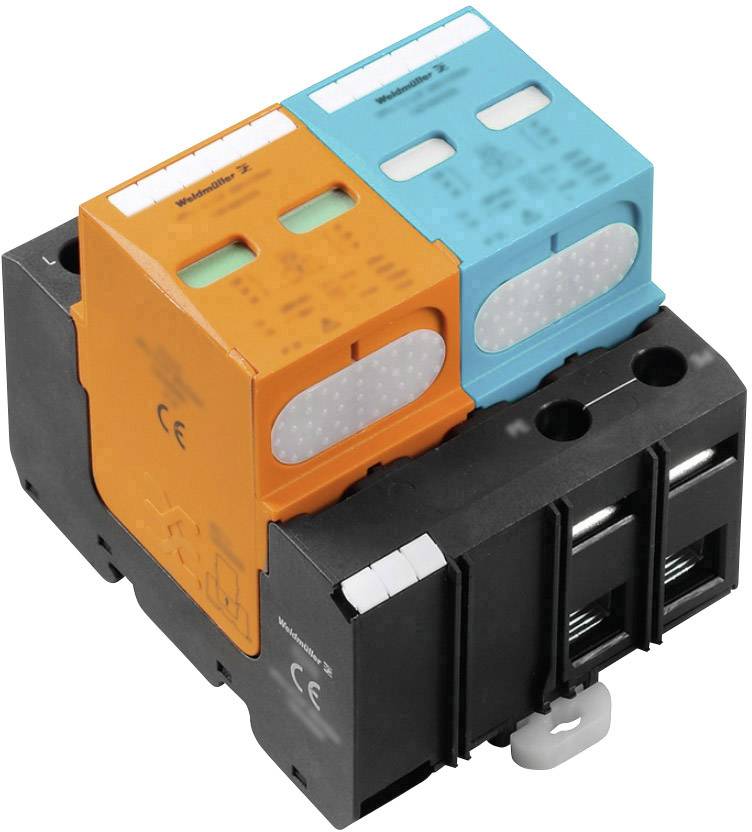

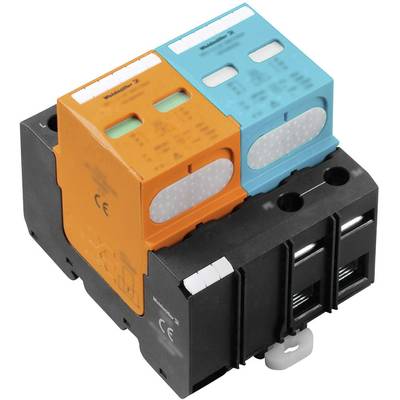

Weidmüller 1351830000 VPU I 1+1 R 400V/25KA odvodnik prenapona 25 kA 1 St.
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
70 kom. - zaliha Njemačka
Broj
Ukupno (169,99 € / komad)
169,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Duljina trake: 8 mm
- Spoj nazivne duljine: 15 mm
- Vrsta veze: Gurnite unutra
- Moment zatezanja, maks .: 3 Nm
- Moment zatezanja, min .: 2 Nm
- Dizajn: kućište za ugradnju; 4 TE, Insta IP20
- Visina ugradbene dimenzije: 75 mm
- Raspon frekvencija, maks .: 60 Hz
- Raspon frekvencija, min: 50 Hz
- Maksimalni kontinuirani napon, Uc (AC): 400 V
- Maksimalni kontinuirani napon, Uc (N-PE): 440 V
- Područje stezanja, maks .: 35 mm²
- Površina stezanja, min .: 4 mm²
- Snaga kratkog spoja ISCCR: 25 kA
- Temperatura skladištenja: -40 ° C do 80 ° C
- Presjek provodnika, čvrst, maks .: 1,5 mm²
- Presjek provodnika, fino namotan, maks .: 25 mm²
- Presjek provodnika, višežični, maks .: 50 mm²
- Neto težina: 642 g
- Prikaz optičke funkcije: zelena = ok, crvena = odvodnica je neispravna, zamijenite
- Broj polova: 2
- DIN šina: TS 35
- Kategorija prenapona: IV
- Stupanj zagađenja: 3
- Vrsta proizvoda
odvodnik prenapona
- Propuštanje
25 kA
- Nazivni napon
400 V/AC
- Vrijeme odziva
≤ 25 ns
- Radna temperatura
-40 °C do +70 °C
IP20
- Proizvođač-br. dijela
1351830000
- Vrsta
Tip I, tip II
- Boja
crna
narančasta
plava boja
- Norme
IEC61643-11, EN61643-11
- dim.
(Š x V x D) 71.2 x 106 x 69 mm
- Širina
71.2 mm
- Visina
106 mm
- Dubina
69 mm
- Sadržaj
1 St.
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1951196 Weidmüller 1351830000 VPU I 1+1 R 400V/25KA odvodnik prenapona 25 kA 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 1951196 Weidmüller 1351830000 VPU I 1+1 R 400V/25KA odvodnik prenapona 25 kA 1 St.
Opis
Multi-polni odvodnik groma prema zahtjevima klase I prema IEC 61643-11, EN61643-11: 2013 je odvodnik od V0 materijala pri prijelazu sučelja 0 do 1 (prema IEC 1312-1) kao izjednačenje potencijala gromobranske zaštite i koristi se u primjenama prema IEC 61643- 12. Korištenje iskrišta bez pražnjenja u kombinaciji s varistorom visokih performansi u skladu je sa zahtjevima za provjeru uređaja za zaštitu od prenapona klase I u VDEW direktivi. Odvodnik je instaliran u blizini dovoda sustava koji se štiti u komercijalno dostupnom kućištu za instalaciju / distribuciju. VPU I 1 + 1 R 400V / 25kA Koristi se u jednofaznoj mreži. S termičkim separatorom varistora. Ako nema više zaštite, boja na zaslonu se mijenja iz zelene u crvenu. Osim toga, funkcionalni status je prikazan beznaponskim signalnim kontaktom (preklopni kontakt).
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
