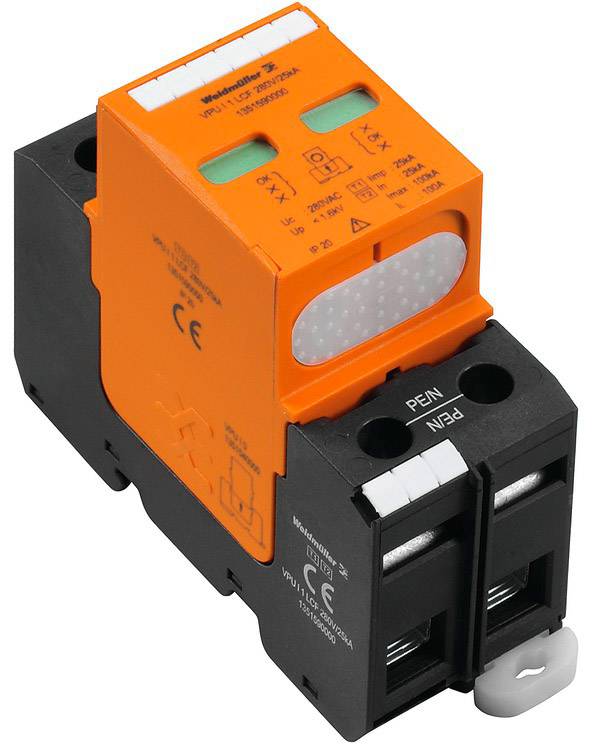

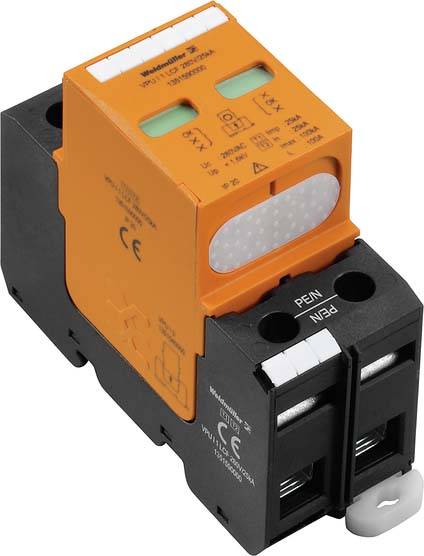

Weidmüller 1351590000 VPU I 1 LCF 280V/25KA odvodnik prenapona 25 kA 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Ukupno (365,00 € / komad)
365,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Spoj nazivne duljine: 15 mm
- Vrsta priključka: vijak
- Moment zatezanja, maks .: 3 Nm
- Moment zatezanja, min .: 2 Nm
- Dizajn: kućište za ugradnju; 2 TE, Insta IP20
- Visina ugradbene dimenzije: 75 mm
- Raspon frekvencija, maks .: 60 Hz
- Raspon frekvencija, min: 50 Hz
- Maksimalni kontinuirani napon, Uc (AC): 280 V
- Područje stezanja, maks .: 35 mm²
- Površina stezanja, min .: 4 mm²
- Snaga kratkog spoja ISCCR: 25 kA
- Temperatura skladištenja: -40 ° C do 80 ° C
- Presjek provodnika, čvrst, maks .: 16 mm²
- Presjek provodnika, fino namotan, maks .: 25 mm²
- Presjek provodnika, višežični, maks .: 50 mm²
- Neto težina: 363 g
- Prikaz optičke funkcije: zelena = ok, crvena = odvodnica je neispravna, zamijenite
- Broj polova: 1
- DIN šina: TS 35
- Kategorija prenapona: IV
- Stupanj zagađenja: 3
- Vrsta proizvoda
odvodnik prenapona
- Propuštanje
25 kA
- Nazivni napon
230 V/AC
- Vrijeme odziva
≤ 100 ns
- Radna temperatura
-40 °C do +70 °C
IP20
- Proizvođač-br. dijela
1351590000
- Vrsta
Tip I, tip II
- Boja
crna
narančasta
- Norme
IEC61643-11, EN61643-11
- dim.
(Š x V x D) 35.6 x 94 x 69 mm
- Širina
35.6 mm
- Visina
94 mm
- Dubina
69 mm
- Sadržaj
1 St.
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1912795 Weidmüller 1351590000 VPU I 1 LCF 280V/25KA odvodnik prenapona 25 kA 1 St.
Opis
Jednopolni odvodnik struje munje prema zahtjevima klase I prema IEC 61643-11, EN61643-11: 2013, odvodnik od V0 materijala služi kao izjednačenje potencijala gromobranske zaštite pri prijelazu sučelja 0 do 1 (prema IEC 1312-1) i koristi se u primjenama prema IEC 61643- 12 korištenih .. U kombinaciji s nekoliko, prenaponska zaštita se koristi u mrežnim tipovima TN, TT i IT. Korištenje iskrišta bez pražnjenja u kombinaciji s varistorom visokih performansi u skladu je sa zahtjevima za provjeru uređaja za zaštitu od prenapona klase I u VDEW direktivi. Odvodnik je instaliran u blizini dovoda sustava koji se štiti u komercijalno dostupnom kućištu za instalaciju / distribuciju. VPU I 1 R LCF 280V / 25kA priključen je na sustav uzemljenja u kombinaciji s tri ili četiri jednaka odvodnika između vanjskih vodiča (L1, L2, L3 i / ili neutralnog). se naziva ovdje kao 3 + 1 krug i 3 + 0/0 + 4 krugova. S termičkim separatorom varistora. Ako nema više zaštite, boja na zaslonu se mijenja iz zelene u crvenu.
