Name: Weidmüller 1351840000 VPU I 1+1 400V/25KA odvodnik prenapona 25 kA 1 St.
Brand: Weidmüller
SKU: 1912799
Availability: BackOrder

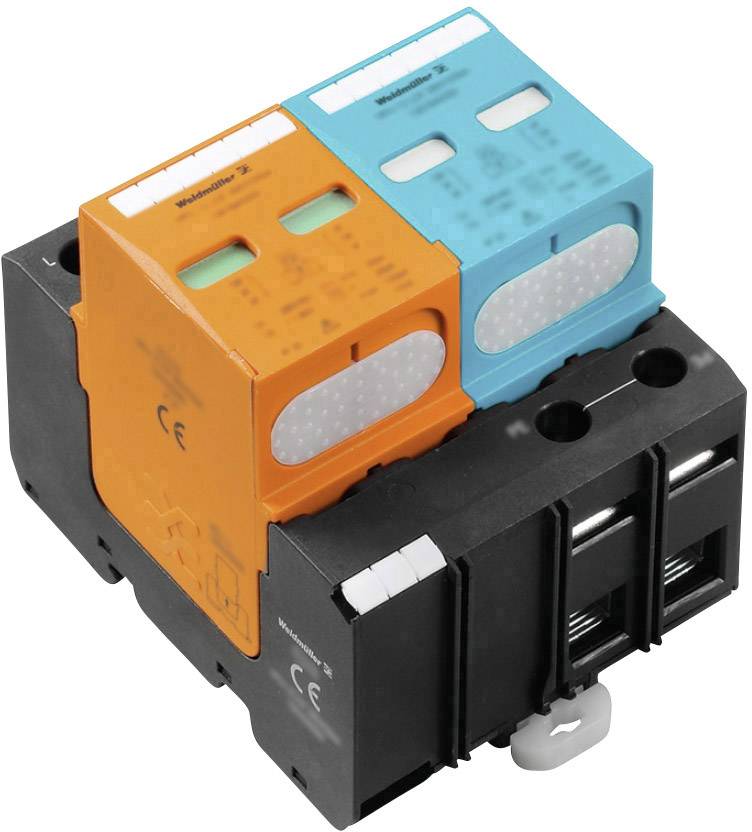

Električki element s narančasto-plavim modulima na crnoj postolji, svaki s dva prozora i CE oznakom.

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,24.11.

6 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (164,99 € / komad)

164,99 €

uklj. PDV

Dostupno još samo 6 kom. - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Spoj nazivne duljine: 15 mm
Vrsta priključka: vijak
Moment zatezanja, maks .: 3 Nm
Moment zatezanja, min .: 2 Nm
Dizajn: kućište za ugradnju; 4 TE, Insta IP20
Visina ugradbene dimenzije: 75 mm
Raspon frekvencija, maks .: 60 Hz
Raspon frekvencija, min: 50 Hz
Maksimalni kontinuirani napon, Uc (AC): 400 V
Maksimalni kontinuirani napon, Uc (N-PE): 440 V
Područje stezanja, maks .: 35 mm²
Površina stezanja, min .: 4 mm²
Snaga kratkog spoja ISCCR: 25 kA
Temperatura skladištenja: -40 ° C do 80 ° C
Presjek provodnika, čvrst, maks .: 16 mm²
Presjek provodnika, fino namotan, maks .: 25 mm²
Presjek provodnika, višežični, maks .: 50 mm²
Neto težina: 634 g
Prikaz optičke funkcije: zelena = ok, crvena = odvodnica je neispravna, zamijenite
Broj polova: 2
DIN šina: TS 35
Kategorija prenapona: IV
Stupanj zagađenja: 3

Vrsta proizvoda: odvodnik prenapona

Propuštanje: 25 kA

Nazivni napon: 400 V/AC

Vrijeme odziva: ≤ 25 ns

Radna temperatura: -40 °C do +70 °C

: IP20

Proizvođač-br. dijela: 1351840000

Vrsta: Tip I, tip II

Boja: crna
narančasta
plava boja

Norme: IEC61643-11, EN61643-11

dim.: (Š x V x D) 71.2 x 94 x 69 mm

Širina: 71.2 mm

Visina: 94 mm

Dubina: 69 mm

Sadržaj: 1 St.

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1912799 Weidmüller 1351840000 VPU I 1+1 400V/25KA odvodnik prenapona 25 kA 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 1912799 Weidmüller 1351840000 VPU I 1+1 400V/25KA odvodnik prenapona 25 kA 1 St.

Opis

Multi-polni odvodnik groma prema zahtjevima klase I prema IEC 61643-11, EN61643-11: 2013 je odvodnik od V0 materijala pri prijelazu sučelja 0 do 1 (prema IEC 1312-1) kao izjednačenje potencijala gromobranske zaštite i koristi se u primjenama prema IEC 61643- 12. Korištenje iskrišta bez pražnjenja u kombinaciji s varistorom visokih performansi u skladu je sa zahtjevima za provjeru uređaja za zaštitu od prenapona klase I u VDEW direktivi. Odvodnik je instaliran u blizini dovoda sustava koji se štiti u komercijalno dostupnom kućištu za instalaciju / distribuciju. Korištena je jednofazna mreža VPU I 1 + 1 400V / 25kA. S termičkim separatorom varistora. Ako nema više zaštite, boja na zaslonu se mijenja iz zelene u crvenu.

Ovaj tekst je strojno preveden.
