PCE Instruments Power Analyzer uređaj za analizu mreže 3-fazno, 1-fazno s funkcijom zapisivača, uklj. strujna kliješta,
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
7 kom. - zaliha Njemačka
Broj
Ukupno (3.859,00 € / komad)
3.859,00 €
sa PDV-om
Dostupno još samo 7 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji

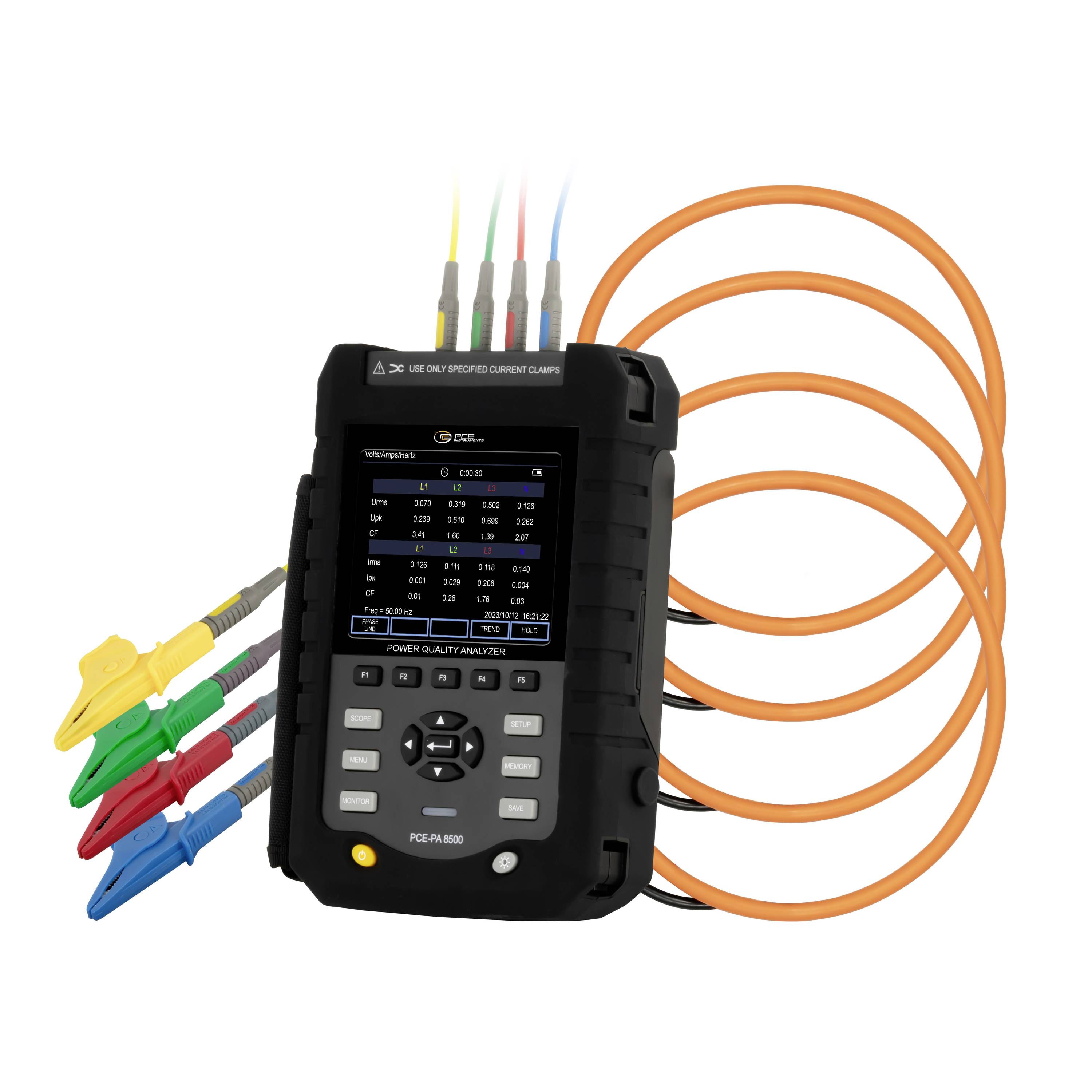

PCE Instruments Power Analyzer uređaj za analizu mreže 3-fazno, 1-fazno s funkcijom zapisivača, uklj. strujna kliješta, mjerenja energije, rješavanje problema, grafički prikaz
- Mjerenje napona, struje, frekvencije
- Harmonici, harmonici, startna struja
- Mjerenje snage i energije
- Padovi, skokovi i treperenje u električnoj mreži

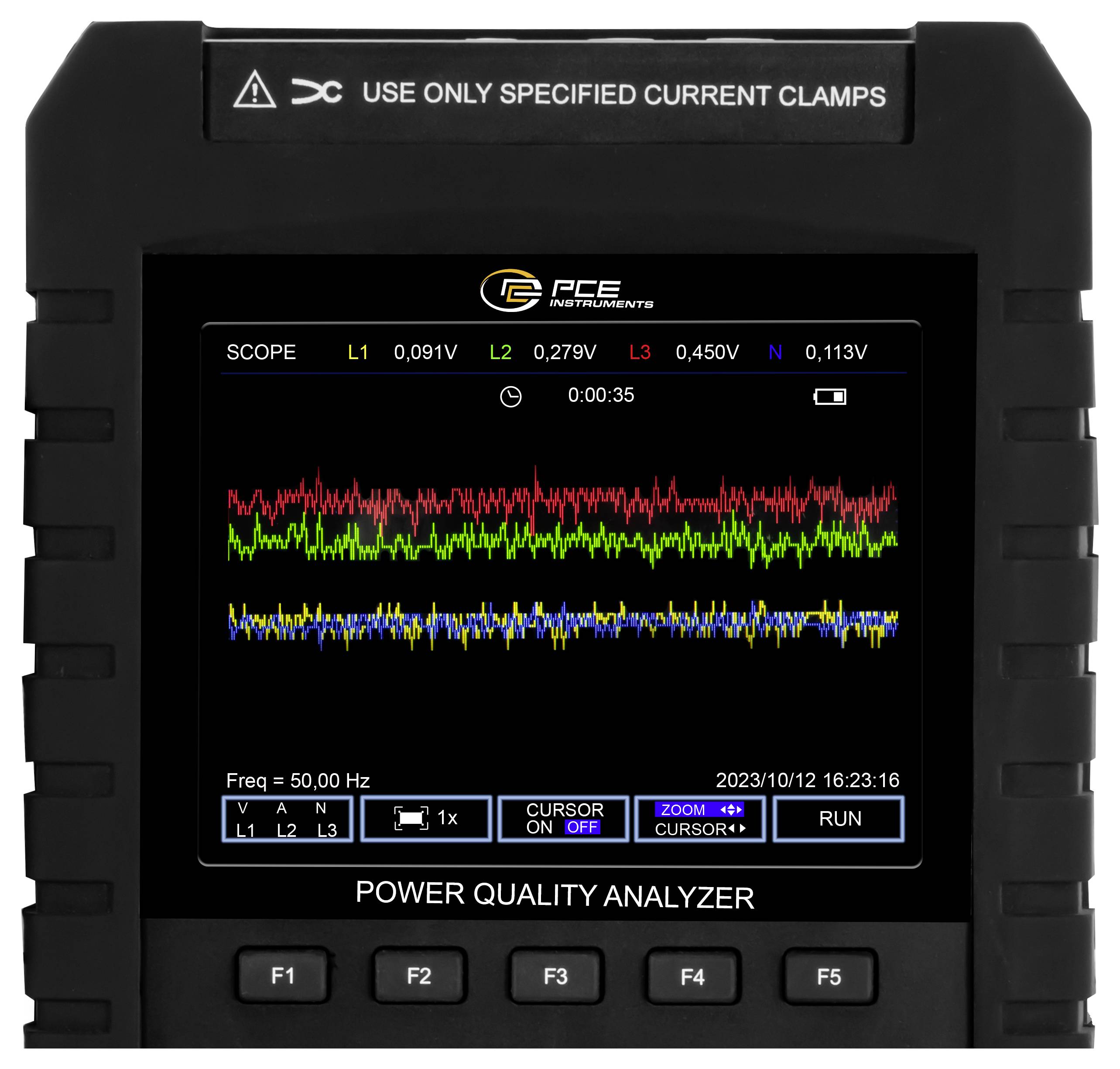

- Grafička i vektorska ilustracija valnog oblika
- Data logger s 8 GB memorije

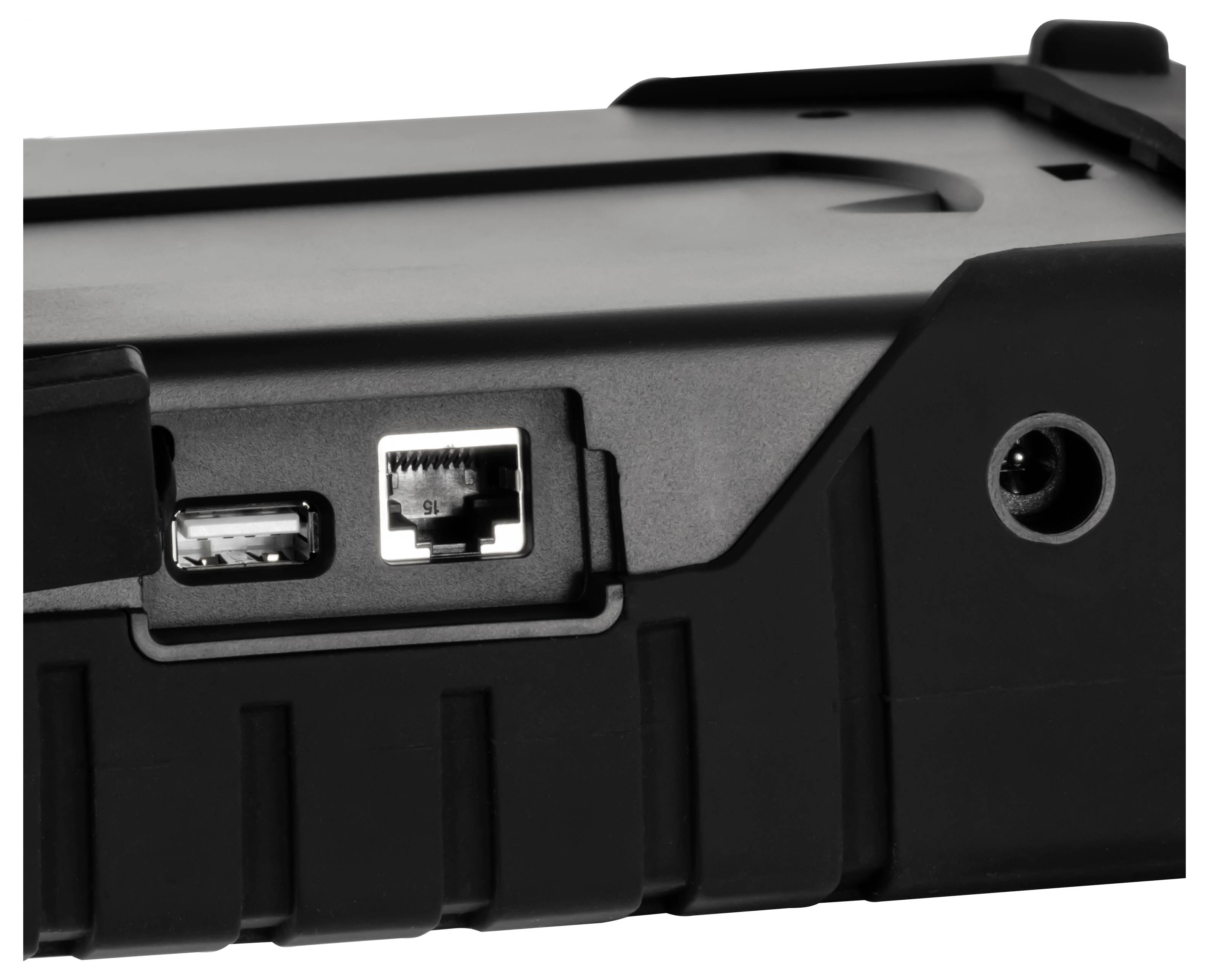

- LAN i USB podatkovno sučelje
- uključujući fleksibilna strujna kliješta do 3000 A
- Standardi ispitivanja: IEC61000-4-30, 61000-4-15, 61000-4-7, EN50160
Tehnički podaci
- Istosmjerni napon DC
- Mjerni raspon +1 V... +1000 V
- Rezolucija 0.1V
- Točnost ±0,5% od mv.
- Izmjenični napon AC
- Mjerni raspon +1 V... +1000 V
- Rezolucija 0.1V
- Preciznost ±0,5 %
- Izmjenična struja AC
- Mjerni raspon +15 A... +3000 A
- Rezolucija 0.1A
- Preciznost ±3%
- Faktor snage
- Mjerni raspon 0... 1
- Rezolucija 0,01
- Točnost ±0,03
- Upadna struja
- Mjerni raspon +15 A AC ... +3000A AC
- Rezolucija 0.1A AC
- Preciznost ±3%
- Nazivna frekvencija 50 Hz
- Mjerni raspon +42,5 Hz ... +57,5 Hz
- Rezolucija 0,01Hz
- Točnost ±0,01Hz
- Nazivna frekvencija 60 Hz
- Mjerni raspon +51 Hz ... +69 Hz
- Rezolucija 0,01Hz
- Točnost ±0,01Hz
- Nazivna frekvencija 400 Hz
- Mjerni raspon +385 Hz ... +414 Hz
- Rezolucija 0,01Hz
- Točnost ±0,1Hz
- Mjerenje harmonika (harmonici)
- Mjerni raspon +1 (atomski broj) ... +50 (atomski broj)
- Trenutni raspon 0... 100%
- Raspon napona 0... 100%
- Raspon THD 0... 100%
- Opći tehnički podaci
- Vrsta zaslona TFT zaslon u boji
- Veličina zaslona 2,6 inča
- Medij za pohranjivanje Interna memorija
- Interval skladištenja od 1 s
- Interval skladištenja do 60 min.
- Kapacitet pohrane 8 GB
- Podatkovno sučelje USB, Ethernet
- Standard(i) IEC61000-4-30, EN50160, IEC61000-4-15, IEC61000-4-7

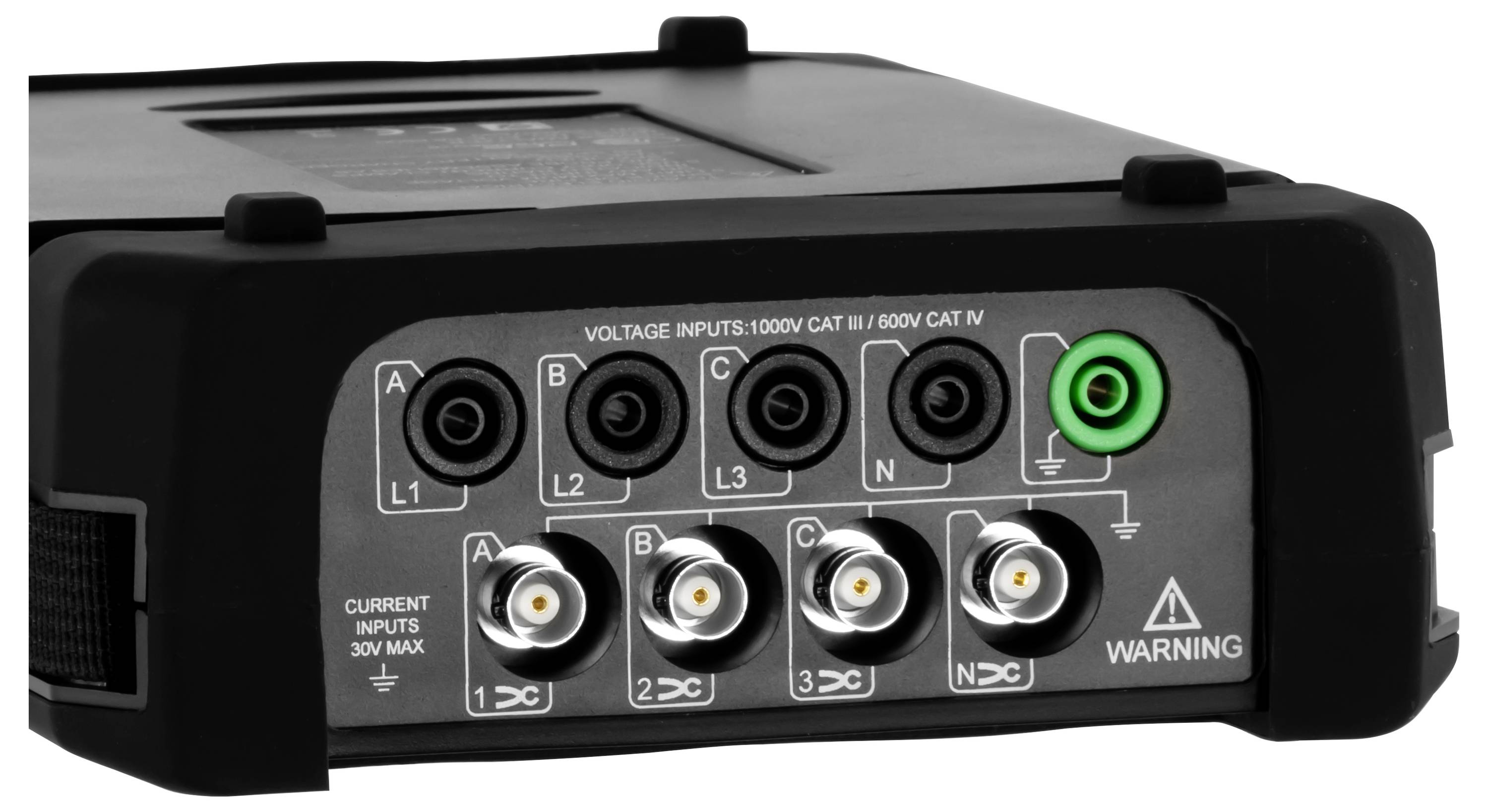

- Sigurnosni standard 600V CAT IV / 1000V CAT III (IEC61010-1)
- Kapacitet baterije 3800 mAh
- Vrsta baterije nikal metal hidridna baterija
- Jezik izbornika njemački, ruski, poljski, turski, španjolski, francuski, portugalski, engleski, korejski, kineski
- Klasa zaštite (uređaja) IP41
- Napajanje, napajanje, baterija
- Težina 1880 g
- Težina uređaja s opsegom isporuke 4200 g
- Težina uređaja uključujući opseg isporuke i vanjsko pakiranje 4600 g
- Dimenzije (D x Š x V) 260 x 190 x 67 mm
- Radni uvjeti 0... 40°C, 0... 90% RH
- Uvjeti skladištenja -20 ... 60°C, 0... 90% RH
- Utikač
Sigurnosni utikač
- Vrsta proizvoda
uređaj za analizu mreže
- Kategorija mjerenja
CAT III 600 V
CAT III 1000 V
- Prikaz (detalji)
2,6 inčni TFT zaslon u boji
- Faza prepoznavanja
da
- Zaštitni vodič-prepoznavanje
ne
tvornički standard (vlastiti)
- Opskrba naponom
220...240 V/AC
- dim.
(D x Š x V) 260 x 190 x 67 mm
- Težina
1880 g
- Vrsta mjerenja
3-fazno
1-fazno
- Posebne značajke
s funkcijom zapisivača
uklj. strujna kliješta
mjerenja energije
rješavanje problema
grafički prikaz
- Širina
190 mm
- Visina
67 mm
- Dužina
260 mm
- Sučelja
USB
Ethernet
USB 3.1 utikač C
USB 2.0 utičnica-B
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3192935 PCE Instruments Power Analyzer uređaj za analizu mreže 3-fazno, 1-fazno s funkcijom zapisivača, uklj. strujna kliješta,
Upute za rad i sigurnost
Upute za rad i sigurnost 3192935 PCE Instruments Power Analyzer uređaj za analizu mreže 3-fazno, 1-fazno s funkcijom zapisivača, uklj. strujna kliješta,
Opis
Analizator snage redefinira standarde u tehnologiji električnih mjerenja i nudi sveobuhvatan raspon funkcija za precizna i detaljna mjerenja. Analizator snage omogućuje točna mjerenja električnog napona, struje, frekvencije, harmonika, harmonika i startnih struja. Osim toga, moguće je izvršiti precizna mjerenja snage i energije, što omogućuje precizno praćenje i optimizaciju potrošnje energije.
Grafički prikaz valnih oblika i vektorska grafika omogućuju korisnicima vizualno hvatanje i analizu električnih signala. Ove značajke pružaju uvid u kvalitetu električne energije i pomažu u prepoznavanju problema u mreži. Uređaj također može detektirati i prikazati padove, skokove ili treperenje u opskrbnoj mreži.
Ovaj široki raspon mjerenja ili željeni odabir omogućuje integriranom snimaču podataka s izdašnom memorijom od 8 GB spremanje i arhiviranje opsežnih podataka mjerenja za kasnije procjene. Time se osigurava kontinuirano prikupljanje podataka, koje se također može vremenski kontrolirati. Analizator snage je opremljen LAN i USB sučeljima, što omogućuje praktičan prijenos podataka i daljinsko upravljanje. Ova sučelja omogućuju besprijekornu integraciju analizatora snage u postojeće mreže i sustave.
Uključena fleksibilna strujna kliješta s kapacitetom do 3000 A olakšavaju mjerenje velikih struja i omogućuju točne rezultate, čak i u zahtjevnim primjenama.
Analizator snage u skladu je s međunarodnim standardima ispitivanja (IEC61000-4-30, 61000-4-15, 61000-4-7, EN50160), što jamči kvalitetu i točnost mjerenja te osigurava ispunjavanje zahtjevnih zahtjeva profesionalnih aplikacija.
Bez obzira trebate li testirati radne karakteristike transformatora, sustava rasvjete ili sklopne elektronike kao što su pretvarači frekvencije ili napajanja - naši analizatori snage jamče najveću točnost i sposobni su precizno analizirati čak i složene oblike signala.
Ovaj tekst je strojno preveden.
Grafički prikaz valnih oblika i vektorska grafika omogućuju korisnicima vizualno hvatanje i analizu električnih signala. Ove značajke pružaju uvid u kvalitetu električne energije i pomažu u prepoznavanju problema u mreži. Uređaj također može detektirati i prikazati padove, skokove ili treperenje u opskrbnoj mreži.
Ovaj široki raspon mjerenja ili željeni odabir omogućuje integriranom snimaču podataka s izdašnom memorijom od 8 GB spremanje i arhiviranje opsežnih podataka mjerenja za kasnije procjene. Time se osigurava kontinuirano prikupljanje podataka, koje se također može vremenski kontrolirati. Analizator snage je opremljen LAN i USB sučeljima, što omogućuje praktičan prijenos podataka i daljinsko upravljanje. Ova sučelja omogućuju besprijekornu integraciju analizatora snage u postojeće mreže i sustave.
Uključena fleksibilna strujna kliješta s kapacitetom do 3000 A olakšavaju mjerenje velikih struja i omogućuju točne rezultate, čak i u zahtjevnim primjenama.
Analizator snage u skladu je s međunarodnim standardima ispitivanja (IEC61000-4-30, 61000-4-15, 61000-4-7, EN50160), što jamči kvalitetu i točnost mjerenja te osigurava ispunjavanje zahtjevnih zahtjeva profesionalnih aplikacija.
Bez obzira trebate li testirati radne karakteristike transformatora, sustava rasvjete ili sklopne elektronike kao što su pretvarači frekvencije ili napajanja - naši analizatori snage jamče najveću točnost i sposobni su precizno analizirati čak i složene oblike signala.
Ovaj tekst je strojno preveden.
Izvedba
- s 8 GB data loggerom
- uključujući softver
Isporuka uključuje
- 1 x PCE-PA 8500 analizator snage
- 4 x fleksibilne strujne stezaljke
- 5 x ispitni kablovi (2 m)
- 5 x Aligator kopče
- 1 x CD sa softverom (također dostupan za preuzimanje)
- 1 x napajanje 12V DC / 2A
- 1 x kabel za napajanje
- 1 upute za rukovanje.
