PCE Instruments Power Analyzer uređaj za analizu mreže 3-fazno, 1-fazno mjerenja energije, grafički prikaz
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
3 kom. - zaliha Njemačka
Broj
Ukupno (179,99 € / komad)
179,99 €
sa PDV-om
Dostupno još samo 3 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
PCE Instruments Power Analyzer uređaj za analizu mreže 3-fazno, 1-fazno mjerenja energije, grafički prikaz
- AC napon: 30... 264 V
- Izmjenična struja istosmjerna: 0,025 mA... 5 A
- Mjerač energije
- RS485 Modbus sučelje
- Razred točnosti: 0,5
- Crno-bijeli LCD zaslon visoke rezolucije
Tehnički podaci
- Izmjenični napon AC
- Mjerni raspon 30 V... 264 V
- Rezolucija 0.1V
- Preciznost: 0,5 %
- Preopterećenje 1500 VAC neprekidno, 2500 VAC, 50... 60 Hz jednu minutu
- Izmjenična struja AC
- Mjerni raspon 0,025 A... 5 A
- Rezolucija 0,01A
- Preciznost: 0,5 %
- Preopterećenje 10x RMS za 1s.
- Aktivna snaga
- Mjerni raspon 0,75 W... 1320 W
- Rezolucija 0,01 W
- Preciznost: 0,5 %
- Faktor snage
- Mjerni raspon -1 ... 1
- Rezolucija 0,001
- Preciznost: 0,5 %
- Frekvencija
- Mjerni raspon 45 Hz... 65 Hz
- Rezolucija 0,01Hz
- Preciznost: 0,5 %
- Mjerenje harmonika (harmonici)
- Mjerni raspon 1 (atomski broj) ... 50 (atomski broj)
- Trenutni raspon 20... 100%
- Raspon napona 0,1... 100%
- Opći tehnički podaci
- Vrsta zaslona LCD s osvjetljenjem
- Veličina zaslona 3,4 inča
- RS485 sučelje
- Standard(i) IEC 62053-22, GB/T18215.322-2008, IEC61010-1
- Fazni pomak 0... 359,9°
- Izrez ploče 96x96 mm
- Jezik izbornika engleski
- Klasa zaštite (uređaja) IP20
- Napajanje 100... 260 VAC, cca 5 W
- Masa 474 g
- Dubina 110 mm
- Radni uvjeti -20 ... 60°C, 0... 95% RH
- Uvjeti skladištenja -20 ... 65°C, 30... 80% RH
- Punjiva baterija/baterija 1x 3 V CR1225, litij
- Kapacitet 50mAh
- Utikač
Sigurnosni utikač
- Vrsta proizvoda
uređaj za analizu mreže
- Prikaz (detalji)
LCD zaslon od 3,4 inča
- Faza prepoznavanja
da
- Zaštitni vodič-prepoznavanje
ne
tvornički standard (vlastiti)
- Opskrba naponom
100...260 V/AC
- dim.
(D x Š x V) 96 x 96 x 120 mm
- Težina
474 g
- Vrsta mjerenja
3-fazno
1-fazno
- Posebne značajke
mjerenja energije
grafički prikaz
- Širina
96 mm
- Visina
120 mm
- Dužina
96 mm
- Sučelja
RS-485
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3192934 PCE Instruments Power Analyzer uređaj za analizu mreže 3-fazno, 1-fazno mjerenja energije, grafički prikaz
Upute za rad i sigurnost
Upute za rad i sigurnost 3192934 PCE Instruments Power Analyzer uređaj za analizu mreže 3-fazno, 1-fazno mjerenja energije, grafički prikaz
Opis

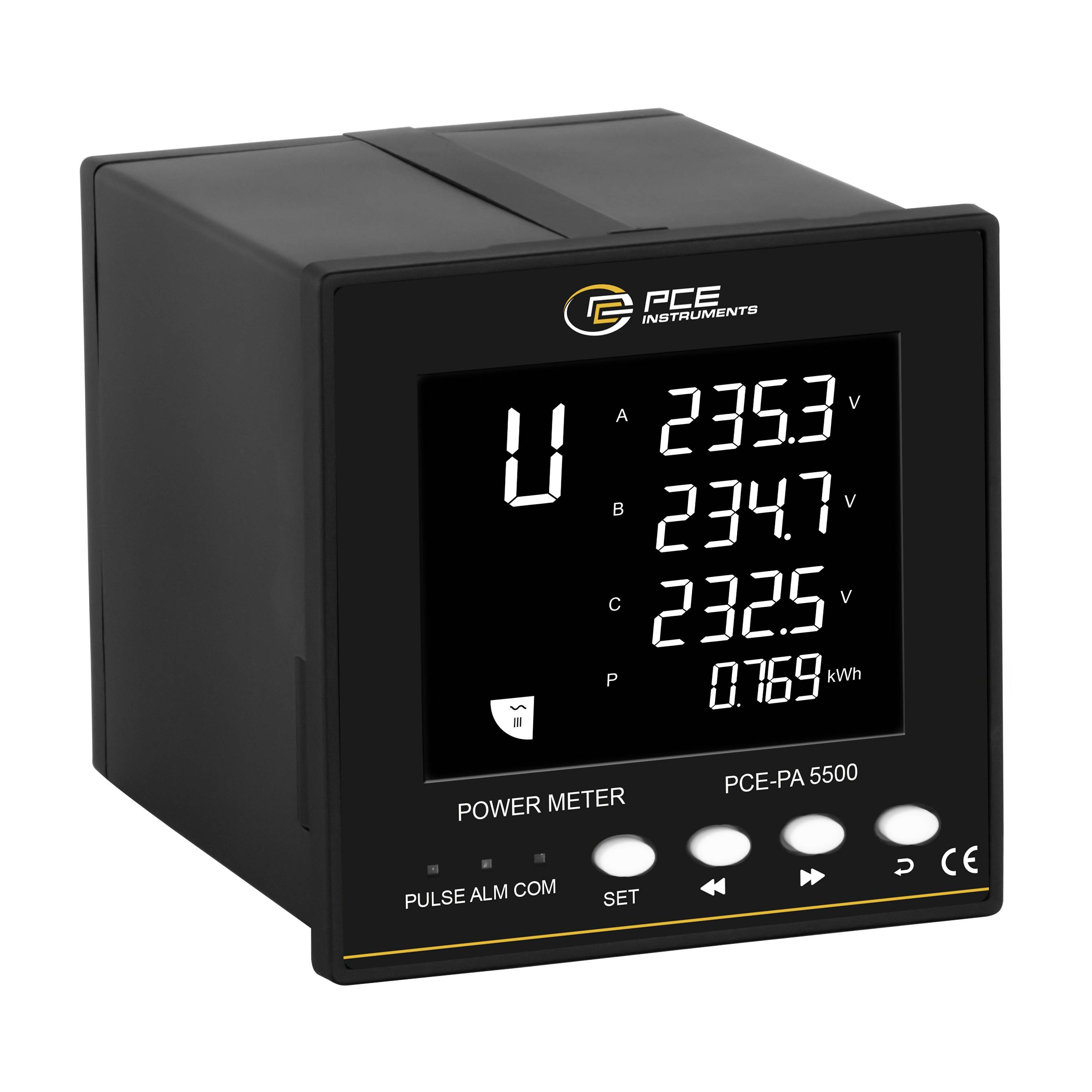

Mjerilo je kompaktni instrument za mjerenje i prikaz različitih mrežnih parametara u trofaznim mrežama. Ovim mjeračem snage mogu se bilježiti energetske vrijednosti pojedinih potrošača ili električnih vodova. Osim napona i struja, mjere se prividna, jalova i djelatna snaga te djelatna i jalova energija koja se prikazuje na zaslonu veličine 68 x 55 mm. Nadalje, u ovaj mjerač snage integrirano je RS485 sučelje koje omogućuje integraciju u postojeće sustave. Komunikacija RS485 sučelja odvija se korištenjem Modbus RTU protokola. Ovo nudi mogućnost očitavanja izmjerenih vrijednosti s mjerača snage ili očitavanje i mijenjanje postavki uređaja.

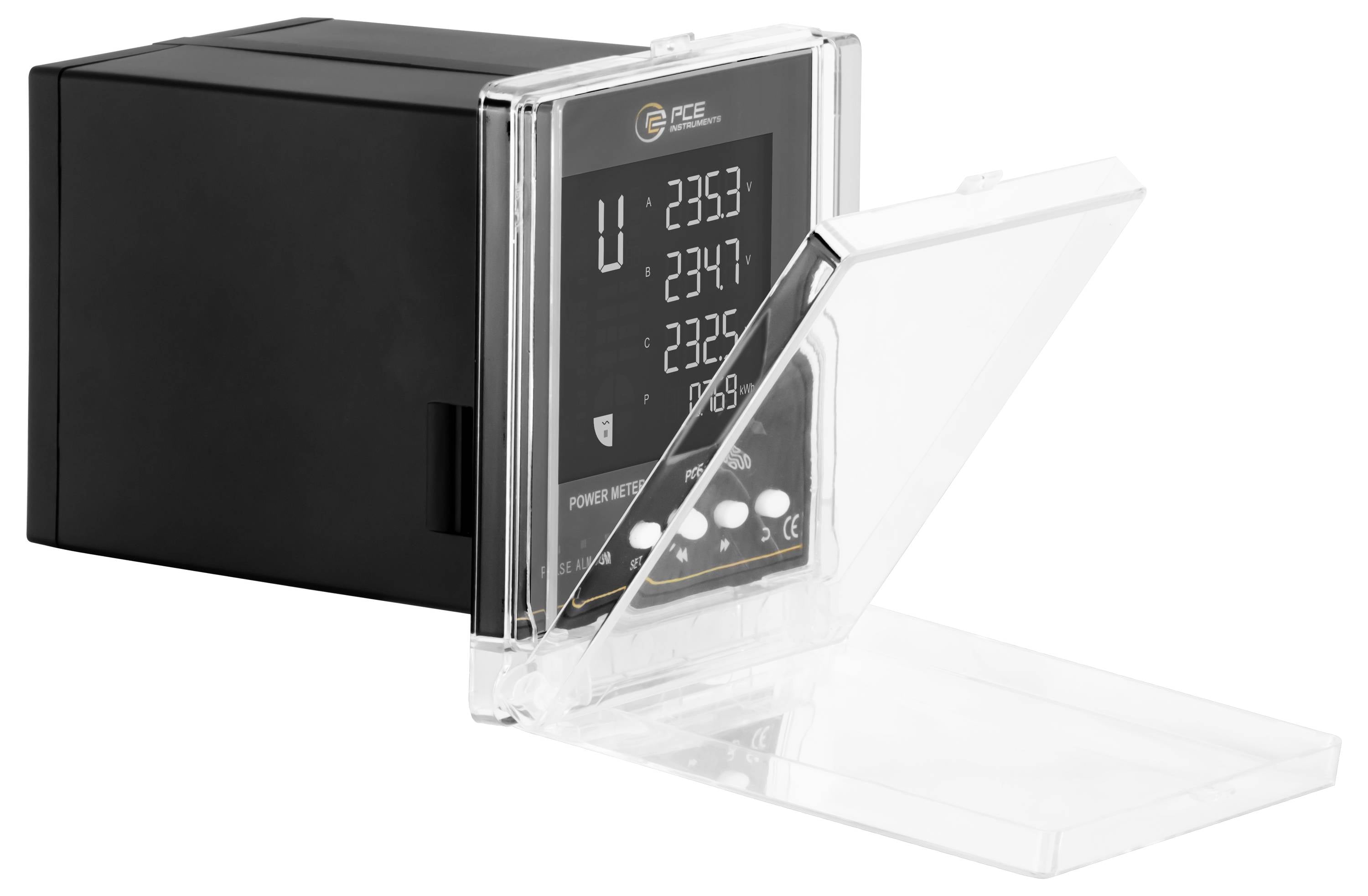

Mjerač snage je za ugradnju na panel s izrezom 96x96 mm. Obim isporuke uključuje prozirna vrata koja se mogu pričvrstiti na prednju stranu i na taj način štite uređaj od prašine i vlage. Uz mnoge mjerne funkcije, mjerač snage nudi funkcije alarma. Stabilno napajanje glavni je prioritet svakog mrežnog operatera. Kako bi se izbjegle fluktuacije u kvaliteti električne energije i prekidi, nadzor mreže, upravljanje i automatizacija moraju se prilagoditi i optimizirati.
Ovaj tekst je strojno preveden.
Mjerač snage je za ugradnju na panel s izrezom 96x96 mm. Obim isporuke uključuje prozirna vrata koja se mogu pričvrstiti na prednju stranu i na taj način štite uređaj od prašine i vlage. Uz mnoge mjerne funkcije, mjerač snage nudi funkcije alarma. Stabilno napajanje glavni je prioritet svakog mrežnog operatera. Kako bi se izbjegle fluktuacije u kvaliteti električne energije i prekidi, nadzor mreže, upravljanje i automatizacija moraju se prilagoditi i optimizirati.
Ovaj tekst je strojno preveden.
Izvedba
- LCD zaslon visoke rezolucije

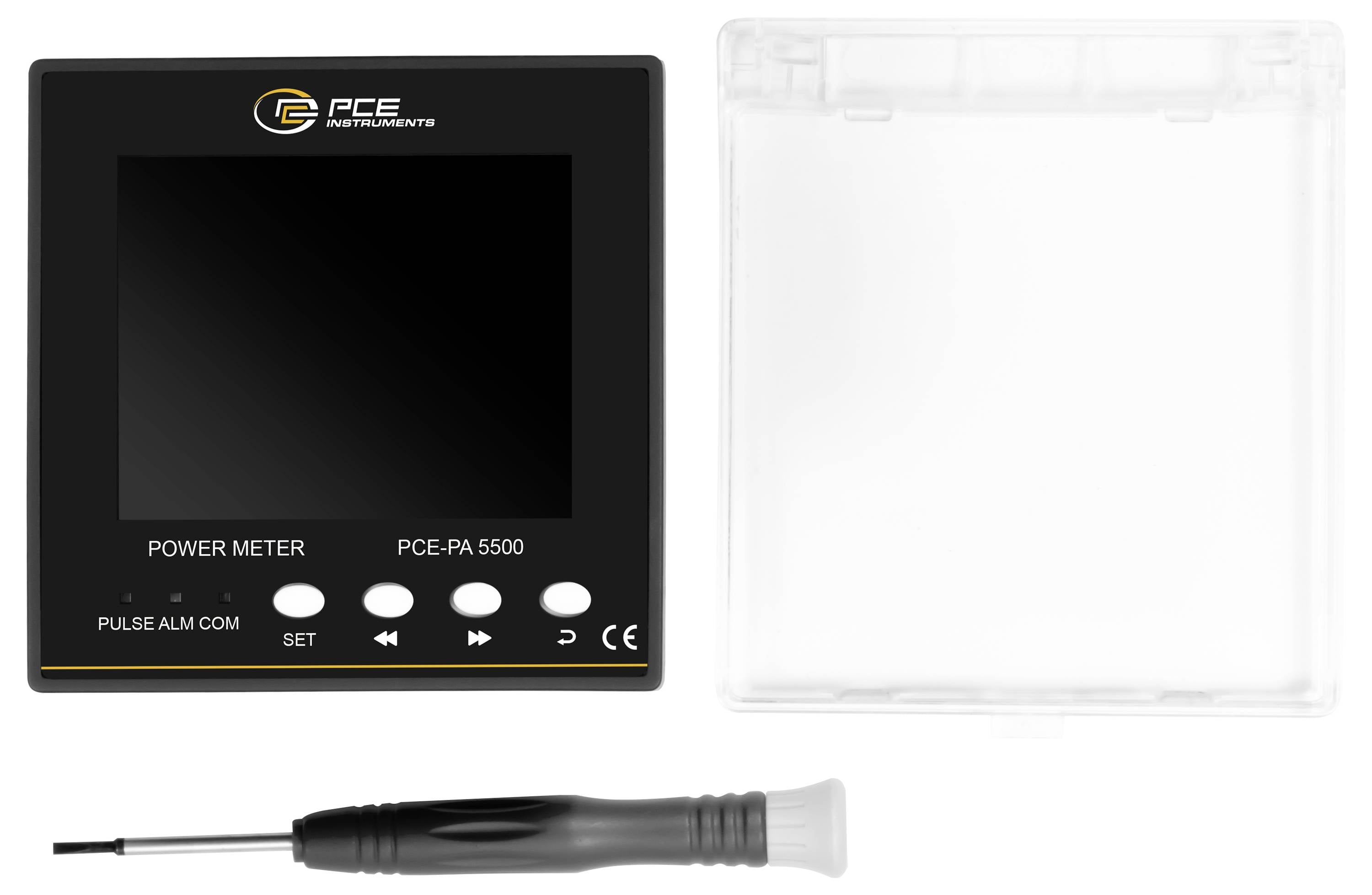

Isporuka uključuje
- 1 x PCE-PA 5500 mjerač snage
- 1 x prozirna prednja vrata
- 1 x odvijač s prorezima
- 1 upute za rukovanje.
