Name: Phoenix Contact REL-MR-24DC/21HC/EX relej 24 V/DC 16 A 1 prebacivanje 10 St. Piece
Brand: Phoenix Contact
SKU: 2225755
Availability: BackOrder

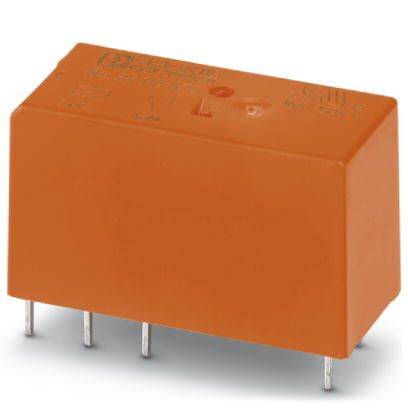

Narančasti pravokutni elektronički komponenta s nekoliko metalnih pins-ova na donjoj strani. Čini se da je riječ o relaju.

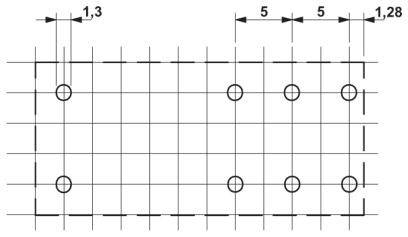

Tehnički nacrt pravokutne rešetke s jednakim razmacima. Krugovi označavaju određene pozicije; mjere su naznačene.

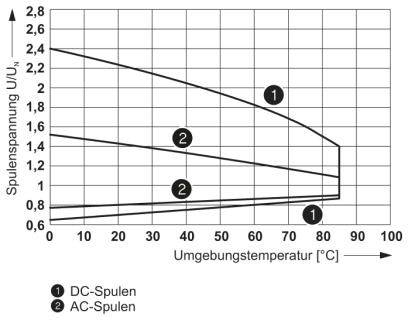

Dijagram prikazuje napon (U/UN) u odnosu na okolišnu temperaturu (°C) za DC- i AC-zavojnice. Napon opada s porastom temperature.

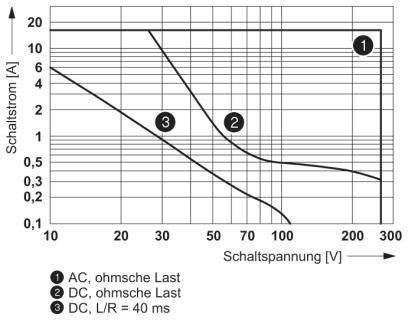

Dijagram s tri krivulje: AC, DC, DC s L/R=40 ms. X-os: Naponsko uključenje (V) 0-300, Y-os: Uključna struja (A) 0-4. Prikazuje odnos struje i napona.

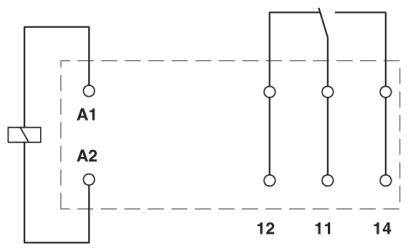

Shema spoja releja s A1 i A2 kao priključcima zavojnice te preklopnim kontaktima 12, 11 i 14 koji upravljaju strujnim krugom.

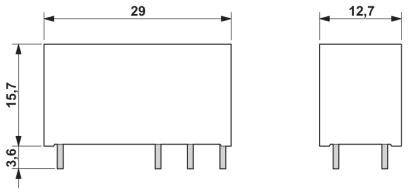

Tehnički crtež pravokutnog elektroničkog komponenta s dimenzijama: 29 mm duljine, 15,7 mm visine, 12,7 mm širine, 3,6 mm razmaka donjeg pina.

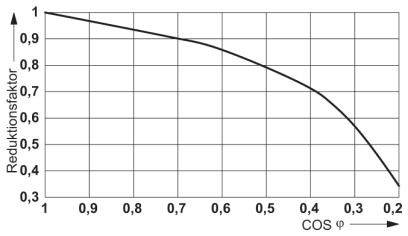

Dijagram prikazuje krivulju faktora redukcije u odnosu na COS φ. Faktor redukcije pada s 1 pri COS φ od 1 na 0,3 pri COS φ od 0,2.

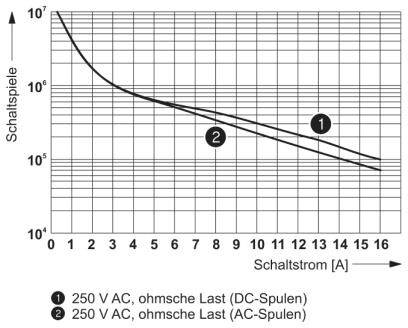

Dijagram prikazuje preklopne karakteristike u ovisnosti o struji preklapanja. Dvije krivulje označavaju tipove opterećenja: '250 V AC, omsko opterećenje (DC-zavojnice)' i '250 V AC, omsko opterećenje (AC-zavojnice)'.

1/8

Slika slična

Vrsta ambalaže

Piece

Vrsta proizvoda

relej

Nazivni napon svitka

24 V/DC

Vrsta kontakta

1 prebacivanje

Preklopni napon (maks.)

250 V DC/AC

Tehnički list (PDF)

Dostava pon,02.11.

Broj (Veličina pakiranja 10 St.)

Set(ovi) - zaliha Njemačka

Ukupno (99,99 € / komad)

99,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Stupanj zaštite: RT III
Tipična ulazna struja na UN: 17 mA
Minimalni prekidački napon: 12 V (pri 10 mA)
Minimalna prekidačka struja: 10 mA (pri 12 V)
Maksimalna struja pritiska: 50 A (20 ms)
Maksimalni kapacitet loma (ohmičko opterećenje):
384 W (pri 24 V DC)
48 W (pri 60 V DC)
50 W (pri 110 V DC)
80 W (pri 220 V DC)
Stupanj zagađenja: 3
Kategorija prenapona: III

Vrsta ambalaže: Piece

Vrsta proizvoda: relej

Tip: REL-MR-24DC/21HC/EX

Nazivni napon svitka: 24 V/DC

Vrsta kontakta: 1 prebacivanje

Kontaktni materijal: AgNi

Preklopni napon (maks.): 250 V DC/AC

Prebacivanje struje (maks.): 16 A

Maks. rasklopna snaga: 384 W

Priključak: lemni

Vrijeme odziva: 7 ms

Vrijeme opadanja: 3 ms

Mehanički vijek trajanja: 3x 10⁷operacije

Određene značajke: otporno na pranje (rt iii)

Min. temperatura: -40 °C

Maks. temperatura: +85 °C

Širina: 12.7 mm

Visina: 29 mm

Dubina: 15.7 mm

dim.: (Š x V x D) 12.7 x 29 x 15.7 mm

Sadržaj: 10 St.

RoHS-konforno: Da

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Priključak

Preklopni napon (maks.)

Prebacivanje struje (maks.)

Vrsta ambalaže

Vrsta kontakta

Nazivni napon svitka

Phoenix Contact REL-IR2/L- 24AC/2X21 relej 24 V/AC 12 A 2 prebacivanje 10 St. Piece

Kataloški br.:2225507

Dostava sri,03.02.2027.

Conrad Electronic

utični priključak

250 V DC/AC

12 A

Piece

2 prebacivanje

24 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

87,99 €^*

Phoenix Contact REL-IR2/L-120AC/2X21 relej 120 V/AC 12 A 2 prebacivanje 10 St. Piece

Kataloški br.:2225508

Dostava pon,26.10.

110 Set(ovi) - zaliha NjemačkaConrad Electronic

utični priključak

250 V DC/AC

12 A

Piece

2 prebacivanje

120 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

89,99 €^*

Phoenix Contact REL-IR2/L-230AC/2X21 relej 230 V/AC 12 A 2 prebacivanje 10 St. Piece

Kataloški br.:2225509

Dostava pon,26.10.

50 Set(ovi) - zaliha NjemačkaConrad Electronic

utični priključak

250 V DC/AC

12 A

Piece

2 prebacivanje

230 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

89,99 €^*

Phoenix Contact REL-IR2/LDP- 60DC/2X21 relej 60 V/DC 12 A 2 prebacivanje 10 St. Piece

Kataloški br.:2225503

Dostava pon,26.10.

1 Set(ovi) - zaliha NjemačkaConrad Electronic

utični priključak

250 V DC/AC

12 A

Piece

2 prebacivanje

60 V/DC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

89,99 €^*

Phoenix Contact REL-IR2/LDP-125DC/2X21 relej 125 V/DC 12 A 2 prebacivanje 10 St. Piece

Kataloški br.:2225505

Dostava pon,26.10.

146 Set(ovi) - zaliha NjemačkaConrad Electronic

utični priključak

250 V DC/AC

12 A

Piece

2 prebacivanje

125 V/DC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

91,99 €^*

Phoenix Contact REL-IR4/L- 24AC/4X21AU relej 24 V/AC 50 mA 4 prebacivanje 10 St. Piece

Kataloški br.:2225522

Dostava sri,03.02.2027.

Conrad Electronic

utični priključak

30 V/AC

50 mA

Piece

4 prebacivanje

24 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

104,99 €^*

Phoenix Contact REL-IR4/L-120AC/4X21 relej 120 V/AC 6 A 4 prebacivanje 10 St. Piece

Kataloški br.:2225524

Dostava sri,03.02.2027.

Conrad Electronic

utični priključak

250 V DC/AC

6 A

Piece

4 prebacivanje

120 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

89,99 €^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21 relej 12 V/DC 6 A 4 prebacivanje 10 St. Piece

Kataloški br.:2225517

Dostava pon,26.10.

1 Set(ovi) - zaliha NjemačkaConrad Electronic

utični priključak

250 V DC/AC

6 A

Piece

4 prebacivanje

12 V/DC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

89,99 €^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21AU relej 12 V/DC 50 mA 4 prebacivanje 10 St. Piece

Kataloški br.:2225510

Dostava pon,26.10.

10 Set(ovi) - zaliha NjemačkaConrad Electronic

utični priključak

30 V/AC

50 mA

Piece

4 prebacivanje

12 V/DC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

Phoenix Contact REL-IR4/LDP- 48DC/4X21AU relej 48 V/DC 50 mA 4 prebacivanje 10 St. Piece

Kataloški br.:2225512

Dostava čet,21.01.2027.

Conrad Electronic

utični priključak

30 V/AC

50 mA

Piece

4 prebacivanje

48 V/DC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2225755 Phoenix Contact REL-MR-24DC/21HC/EX relej 24 V/DC 16 A 1 prebacivanje 10 St. Piece

Upute za rad i sigurnost

Upute za rad i sigurnost 2225755 Phoenix Contact REL-MR-24DC/21HC/EX relej 24 V/DC 16 A 1 prebacivanje 10 St. Piece

Opis

RT III (nepropusno za pranje).

Ovaj tekst je strojno preveden.

Opis

RT III (nepropusno za pranje).

Ovaj tekst je strojno preveden.
