Kupi Phoenix Contact PLC-RSC- 24DC/21-21/MS relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 6 A 2 prebaciva

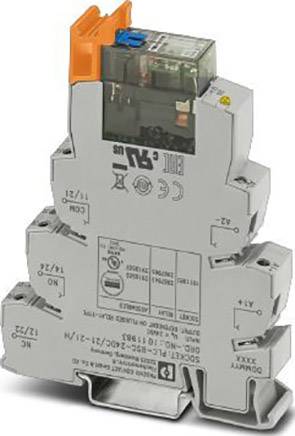

Sivo relejna jedinica za montažu na DIN šinu s narančastim i plavim elementima. Podesiva za industrijske preklopne primjene.

Slika slična

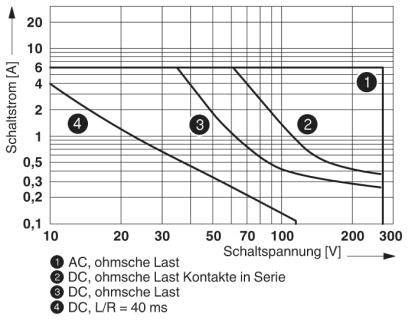

Dijagram prikazuje sklopnu struju (A) u odnosu na sklopni napon (V) s četiri krivulje: 1 AC ohmsko opterećenje, 2 DC ohmsko opterećenje kontakti u seriji, 3 DC ohmsko opterećenje, 4 DC L/R = 40 ms.

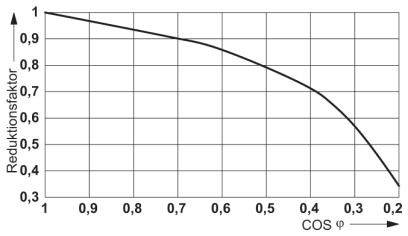

Dijagram prikazuje odnos između faktora redukcije i COS φ. Faktor redukcije pada s 1 na 0,3, dok COS φ raste od 0 do 0,2.

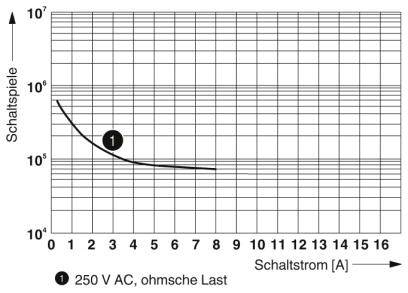

Dijagram prikazuje sklopne igre u odnosu na sklopnu struju. Krivulja pada od 0 do 16 A. Točka 1 označava '250 V AC, omsko opterećenje'.

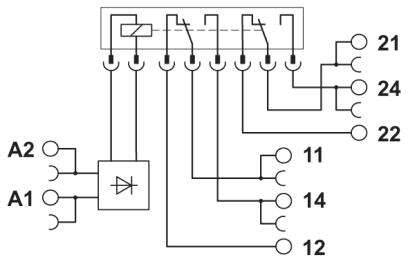

Električna shema elektronskog releja s priključcima A1, A2, 11, 12, 14 te 21, 22, 24, koja prikazuje unutarnje povezivanje pinova.

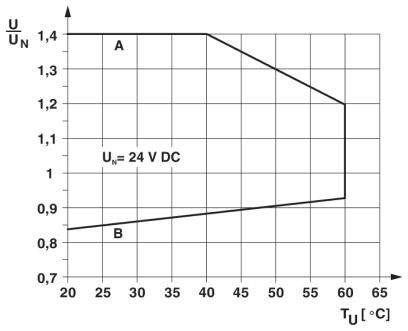

Dijagram prikazuje napon U/UN u ovisnosti o temperaturi TU (°C). Dva područja A i B; A raste do 50°C, ostaje konstantan do 60°C. UN = 24 V DC.

1/6

Slika slična

Vrsta proizvoda

relejni modul

Vrsta kontakta

2 prebacivanje

Nazivni napon

24 V/DC

Preklopni napon (maks.)

250 V DC/AC

Prebacivanje struje (maks.)

6 A

Tehnički list (PDF)

Dostava pet, 16.10.

29 kom. - zaliha Njemačka

količina (kom. - zaliha Njemačka)

ušteda

cijena pakiranja (sa PDV-om)

Količinski popusti - savjet za uštedu

Uštedite 0,00 €

Broj

kom. - zaliha Njemačka

Min.: 10

Višestruki: 10

Ukupno (25,99 € / komad)

259,90 €

sa PDV-om

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Maksimalni prekidački napon: 250 V AC / DC (za napone veće od 250 V (L1, L2, L3) između istih terminala susjednih modula, PLC-ATP razdvajajuća ploča mora biti postavljena. Tada se potencijalno premošćivanje vrši s FBST 8-PLC ... ili ... FBST 500 ...)
Minimalni prekidački napon: 12 V (10 mA)
Minimalna prekidačka struja: 10 mA (12 V)
Maksimalna struja pritiska: 12 A (20 ms)
Maksimalni kapacitet loma (ohmičko opterećenje):
192 W (24 V DC)
62 W (48 V DC)
42 W (60 V DC)
55 W (110 V DC)
66 W (220 V DC)
2000 VA (250 V AC)
Prekidački kapacitet:
1 A (24 V, DC13)
1,5 A (230 V, AC15)
Instalacijski položaj: bilo koji
Upute za ugradnju: mogu se dodavati bez razmaka
Duljina trake: 8 mm
Presjek konduktora kruti: 0,14 mm² ... 2,5 mm²
Presjek provodnika fleksibilan: 0,14 mm² ... 2,5 mm²
Presjek provodnika AWG: 26 ... 14
Nazivni impulsni napon: 6 kV
Izolacija: Sigurno odvajanje: upravljačka strana / strana kontakta
Kategorija prenapona: III

Vrsta proizvoda: relejni modul

Tip: PLC-RSC- 24DC/21-21/MS

Priključak: vijak

Vrijeme odziva: 10 ms

Vrijeme opadanja: 10 ms

Vrsta kontakta: 2 prebacivanje

Kontaktni materijal: AgNi

Nazivni napon: 24 V/DC

Preklopni napon (maks.): 250 V DC/AC

Prebacivanje struje (maks.): 6 A

Mehanički vijek trajanja: 5x 10⁶operacije

Određene značajke: s led

: vrsta relejske zaštite RT II

Maks. temperatura: +60 °C

Min. temperatura: -20 °C

Dužina: 104 mm

Širina: 14 mm

Visina: 80 mm

dim.: (D x Š x V) 104 x 14 x 80 mm

Sadržaj: 1 St.

Varijante(Sve stavke su sa PDV-om, plus dostava)

Preklopni napon (maks.)

Prebacivanje struje (maks.)

Nazivni napon

Vrsta kontakta

Phoenix Contact PLC-RSC- 24DC/ 1ICT/ACT relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 6 A 1 zatvarač 1 St.

Kataloški br.:2209097

250 V DC/AC

6 A

24 V/DC

1 zatvarač

Phoenix Contact PLC-RPT- 24DC/ 1ICT/ACT relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 6 A 1 zatvarač Piece 1 St.

Kataloški br.:2209098

250 V DC/AC

6 A

24 V/DC

1 zatvarač

Phoenix Contact PLC-RSC- 12DC/ 1IC/ACT relejni modul Nazivni napon: 12 V/DC Prebacivanje struje (maks.): 6 A 1 zatvarač 1 St.

Kataloški br.:2209099

250 V DC/AC

6 A

12 V/DC

1 zatvarač

Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT relejni modul Nazivni napon: 12 V/DC Prebacivanje struje (maks.): 6 A 1 zatvarač Piece 1 St.

Kataloški br.:2209100

250 V DC/AC

6 A

12 V/DC

1 zatvarač

Phoenix Contact PLC-RPT-120UC/ 1AU/SEN relejni modul Nazivni napon: 120 V/AC Prebacivanje struje (maks.): 50 mA 1 zatvarač Piece 1 St.

Kataloški br.:2209945

30 V/AC

50 mA

120 V/AC

1 zatvarač

Phoenix Contact PLC-RPT-110UC/21/RW relejni modul Nazivni napon: 110 V/DC Prebacivanje struje (maks.): 6 A 1 prebacivanje 1 St.

Kataloški br.:2209946

250 V DC/AC

6 A

110 V/DC

1 prebacivanje

Phoenix Contact PLC-RPT- 24UC/21HC/RW relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 10 A 1 prebacivanje Piece 1 St.

Kataloški br.:2209947

250 V DC/AC

10 A

24 V/DC

1 prebacivanje

Phoenix Contact PLC-RPT- 60DC/21-21 relejni modul Nazivni napon: 60 V/DC Prebacivanje struje (maks.): 6 A 2 prebacivanje 1 St.

Kataloški br.:2209948

250 V DC/AC

6 A

60 V/DC

2 prebacivanje

Phoenix Contact PLC-RPT-120UC/21-21AU relejni modul Nazivni napon: 120 V/AC Prebacivanje struje (maks.): 50 mA 2 prebacivanje 1 St.

Kataloški br.:2209949

30 V/AC

50 mA

120 V/AC

2 prebacivanje

Phoenix Contact PLC-RPT-230UC/21-21AU/RWF relejni modul Nazivni napon: 230 V/AC Prebacivanje struje (maks.): 50 mA 2 prebacivanje 1 St.

Kataloški br.:2209950

30 V/AC

50 mA

230 V/AC

2 prebacivanje

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2225804 Phoenix Contact PLC-RSC- 24DC/21-21/MS relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 6 A 2 prebaciva

Upute za rad i sigurnost

Upute za rad i sigurnost 2225804 Phoenix Contact PLC-RSC- 24DC/21-21/MS relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 6 A 2 prebaciva

Opis

PLC-INTERFACE, koji se sastoji od relejne baze i utičnog releja za napajanje s ručnim upravljanjem, integriranom LED lampicom i diodom sa slobodnim kotačima, vijčanim priključkom, 2 preklopna kontakta, ulazni napon: 24 V DC
