Slika slična
![Dijagram prikazuje preklopnu struju [A] u odnosu na preklopni napon [V] za AC, DC i DC s L/R=40 ms. Sadrži tri krivulje za ohmske terete.](https://asset.conrad.com/media10/isa/160267/c1/-/hr/002225723TI01/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/4
Slika slična

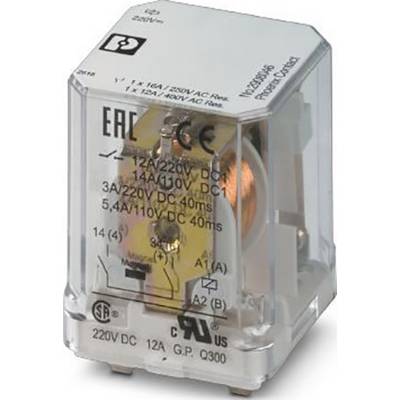

Phoenix Contact REL-PR1-220DC/1/MB relej 220 V/DC 16 A 1 zatvarač 1 St. Piece
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Piece
Vrsta proizvoda
relej
Nazivni napon svitka
220 V/DC
Vrsta kontakta
1 zatvarač
Preklopni napon (maks.)
440 V/AC
Tehnički list (PDF)
131 kom. - zaliha Njemačka
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
16,99 €
3
6% = 0,94 €
16,05 €
5
8% = 1,32 €
15,67 €
10
9% = 1,56 €
15,43 €
25
11% = 1,85 €
15,14 €
50
13% = 2,16 €
14,83 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (16,99 € / komad)
16,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Stupanj zaštite: RT I
- Tipična ulazna struja na UN: 7,3 mA
- Minimalni prekidački napon: 5 V (pri 24 mA)
- Minimalna prekidačka struja: 5 mA (pri 24 V)
- Maksimalna struja pritiska: 50 A (20 ms)
- Maksimalni kapacitet loma (ohmičko opterećenje):
- 384 W (pri 24 V DC)
- 900 W (pri 60 V DC)
- 1540 W (pri 110 V DC)
- 2640 W (pri 220 V DC)
- Minimalna prekidačka snaga: 120 mW
- Nazivni impulsni napon: 4 kV
- Stupanj zagađenja: 3
- Kategorija prenapona: III
- Vrsta ambalaže
Piece
- Vrsta proizvoda
relej
- Tip
REL-PR1-220DC/1/MB
- Nazivni napon svitka
220 V/DC
- Vrsta kontakta
1 zatvarač
- Kontaktni materijal
AgNi
- Preklopni napon (maks.)
440 V/AC
- Prebacivanje struje (maks.)
16 A
- Maks. rasklopna snaga
2640 W
- Priključak
utični priključak
- Izoalcijski napon
4 kV
- Vrijeme odziva
20 ms
- Vrijeme opadanja
15 ms
- Mehanički vijek trajanja
2x 107operacije
- Određene značajke
utični
- Min. temperatura
-40 °C
- Maks. temperatura
+70 °C
- Širina
38.6 mm
- Visina
36.1 mm
- Dubina
45.5 mm
- dim.
(Š x V x D) 38.6 x 36.1 x 45.5 mm
- Sadržaj
1 St.
- RoHS-konforno
Da
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2225723 Phoenix Contact REL-PR1-220DC/1/MB relej 220 V/DC 16 A 1 zatvarač 1 St. Piece
Podatkovna tablica 2225723 Phoenix Contact REL-PR1-220DC/1/MB relej 220 V/DC 16 A 1 zatvarač 1 St. Piece
Upute za rad i sigurnost
Upute za rad i sigurnost 2225723 Phoenix Contact REL-PR1-220DC/1/MB relej 220 V/DC 16 A 1 zatvarač 1 St. Piece
Opis
Utikač s visokim učinkom releja s kontaktima za napajanje, posebno za prebacivanje visokog istosmjernog opterećenja, 1 NO kontakta, magnet za puhanje, napon zavojnice: 220 V DC
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
