Elektromehanika Releji Releji za tiskane pločice, priključni releji

Phoenix Contact REL-MR-24DC/21-21/ATEX relej 24 V/DC 8 A 2 prebacivanje 10 St. Piece

EAN:
Šifra proizvođača:
Kataloški br.:
Pravokutni, narančasti električni dio s nekoliko metalnih iglica na donjoj strani te tekstom i simbolima na gornjoj strani.
Slika slična
Pravokutni, narančasti električni dio s nekoliko metalnih iglica na donjoj strani te tekstom i simbolima na gornjoj strani.

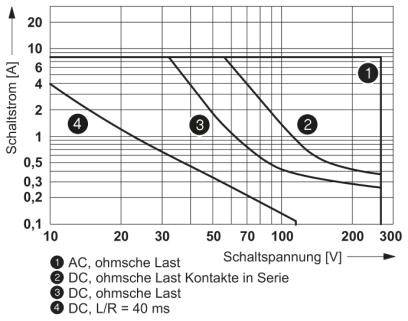

Dijagram prikazuje preklopnu struju [A] u odnosu na preklopni napon [V] s četiri krivulje: 1) AC, 2) DC kontakti u seriji, 3) DC, 4) DC, L/R = 40 ms.

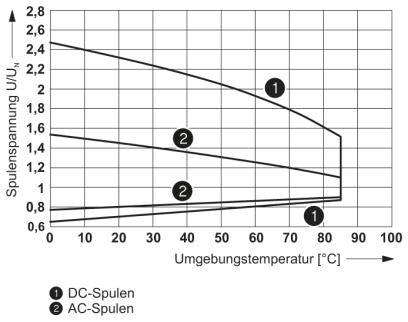

Dijagram prikazuje naponski omjer zavojnice (U/UN) u odnosu na okolišnu temperaturu (°C). Linije pokazuju razlike između istosmjernih (DC) i izmjeničnih (AC) zavojnica.

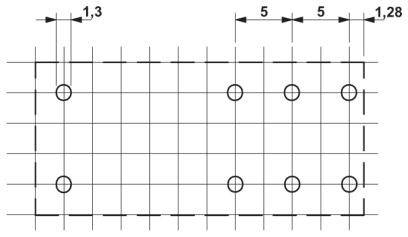

Tehnički nacrt pravokutne mreže s oznakama. Dimenzije: 1,3, 5, 5 i 1,28. Točke označavaju križišta u mreži.

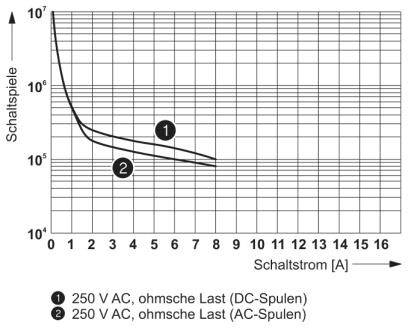

Dijagram prikazuje odnos između preklopne struje i preklopnih ciklusa za 250 V AC, omsko opterećenje. Dvije krivulje za DC i AC zavojnice.

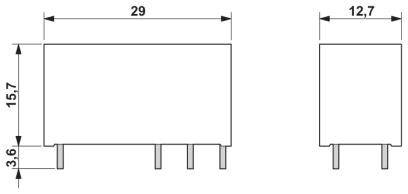

Tehnički nacrt pravokutnog elektroničkog komponenta s dimenzijama: 29 mm širine, 15,7 mm visine, 12,7 mm dubine i 3,6 mm razmaka između pinova.

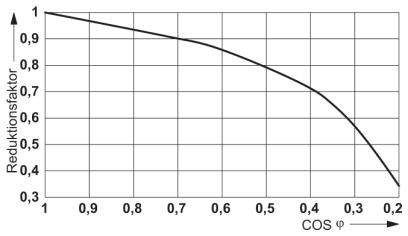

Graf prikazuje vezu između COS Φ i faktora redukcije. Krivulja pada s lijeve gornje strane prema desnoj donjoj strani.
1/7
Slika slična
Vrsta ambalaže
Piece
Vrsta proizvoda
relej
Nazivni napon svitka
24 V/DC
Vrsta kontakta
2 prebacivanje
Preklopni napon (maks.)
250 V DC/AC
Tehnički list (PDF)
European union
Phoenix Contact
Dostava čet, 15.10.

28 Set(ovi) - zaliha Njemačka

količina (Set(ovi) - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
97,99 €
3
3% = 2,71 €
95,28 €
5
4% = 3,80 €
94,19 €
10
5% = 4,53 €
93,46 €
25
5% = 5,34 €
92,65 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €

Broj (Veličina pakiranja 10 St.)

Ukupno (9,80 € / komad)
97,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja
  • Tehnički podaci
  • Varijante
  • Dokumenti i preuzimana
  • Opis
  • Često se kupuje zajedno

Tehnički podaci

  • Stupanj zaštite: RT III
  • Tipična ulazna struja na UN: 17 mA
  • Minimalni prekidački napon: 5 V (pri 10 mA)
  • Minimalna prekidačka struja: 10 mA (pri 5 V)
  • Maksimalna struja pritiska: 25 A (20 ms)
  • Maksimalni kapacitet loma (ohmičko opterećenje):
  • 190 W (pri 24 V DC)
  • 60 W (pri 60 V DC)
  • 44 W (pri 110 V DC)
  • 60 W (pri 220 V DC)
  • Izolacija: osnovna izolacija
  • Stupanj zagađenja: 3
  • Kategorija prenapona: III
Vrsta ambalaže

Piece

Vrsta proizvoda

relej

Tip

REL-MR-24DC/21-21/ATEX

Nazivni napon svitka

24 V/DC

Vrsta kontakta

2 prebacivanje

Kontaktni materijal

AgNi

Preklopni napon (maks.)

250 V DC/AC

Prebacivanje struje (maks.)

8 A

Maks. rasklopna snaga

190 W

Priključak

lemni

Vrijeme odziva

7 ms

Vrijeme opadanja

3 ms

Mehanički vijek trajanja

3x 107operacije

Određene značajke

otporno na pranje (rt iii)

Min. temperatura

-40 °C

Maks. temperatura

+85 °C

Širina

12.7 mm

Visina

29 mm

Dubina

15.7 mm

dim.

(Š x V x D) 12.7 x 29 x 15.7 mm

Sadržaj

10 St.

RoHS-konforno

Da

UKCA

da

Varijante(Sve stavke su sa PDV-om, plus dostava)

Priključak
Preklopni napon (maks.)
Prebacivanje struje (maks.)
Vrsta kontakta
Nazivni napon svitka

Phoenix Contact REL-IR2/LDP- 12DC/2X21 relej 12 V/DC 12 A 2 prebacivanje 10 St.
Phoenix Contact REL-IR2/LDP- 12DC/2X21 relej 12 V/DC 12 A 2 prebacivanje 10 St.

2225500


utični priključak
250 V DC/AC
12 A
2 prebacivanje
12 V/DC
Phoenix Contact REL-IR2/LDP- 24DC/2X21 relej 24 V/DC 12 A 2 prebacivanje 10 St. Piece
Phoenix Contact REL-IR2/LDP- 24DC/2X21 relej 24 V/DC 12 A 2 prebacivanje 10 St. Piece

2225501


utični priključak
250 V DC/AC
12 A
2 prebacivanje
24 V/DC
Phoenix Contact REL-IR2/LDP- 48DC/2X21 relej 48 V/DC 12 A 2 prebacivanje 10 St.
Phoenix Contact REL-IR2/LDP- 48DC/2X21 relej 48 V/DC 12 A 2 prebacivanje 10 St.

2225502


utični priključak
250 V DC/AC
12 A
2 prebacivanje
48 V/DC
Phoenix Contact REL-IR2/LDP- 60DC/2X21 relej 60 V/DC 12 A 2 prebacivanje 10 St. Piece
Phoenix Contact REL-IR2/LDP- 60DC/2X21 relej 60 V/DC 12 A 2 prebacivanje 10 St. Piece

2225503


utični priključak
250 V DC/AC
12 A
2 prebacivanje
60 V/DC
Phoenix Contact REL-IR2/LDP-110DC/2X21 relej 110 V/DC 12 A 2 prebacivanje 10 St. Piece
Phoenix Contact REL-IR2/LDP-110DC/2X21 relej 110 V/DC 12 A 2 prebacivanje 10 St. Piece

2225504


utični priključak
250 V DC/AC
12 A
2 prebacivanje
110 V/DC
Phoenix Contact REL-IR2/LDP-125DC/2X21 relej 125 V/DC 12 A 2 prebacivanje 10 St. Piece
Phoenix Contact REL-IR2/LDP-125DC/2X21 relej 125 V/DC 12 A 2 prebacivanje 10 St. Piece

2225505


utični priključak
250 V DC/AC
12 A
2 prebacivanje
125 V/DC
Phoenix Contact REL-IR2/L- 24AC/2X21 relej 24 V/AC 12 A 2 prebacivanje 10 St. Piece
Phoenix Contact REL-IR2/L- 24AC/2X21 relej 24 V/AC 12 A 2 prebacivanje 10 St. Piece

2225507


utični priključak
250 V DC/AC
12 A
2 prebacivanje
24 V/AC
Phoenix Contact REL-IR2/L-120AC/2X21 relej 120 V/AC 12 A 2 prebacivanje 10 St. Piece
Phoenix Contact REL-IR2/L-120AC/2X21 relej 120 V/AC 12 A 2 prebacivanje 10 St. Piece

2225508


utični priključak
250 V DC/AC
12 A
2 prebacivanje
120 V/AC
Phoenix Contact REL-IR2/L-230AC/2X21 relej 230 V/AC 12 A 2 prebacivanje 10 St. Piece
Phoenix Contact REL-IR2/L-230AC/2X21 relej 230 V/AC 12 A 2 prebacivanje 10 St. Piece

2225509


utični priključak
250 V DC/AC
12 A
2 prebacivanje
230 V/AC
Phoenix Contact REL-IR4/LDP- 12DC/4X21AU relej 12 V/DC 50 mA 4 prebacivanje 10 St. Piece
Phoenix Contact REL-IR4/LDP- 12DC/4X21AU relej 12 V/DC 50 mA 4 prebacivanje 10 St. Piece

2225510


utični priključak
30 V/AC
50 mA
4 prebacivanje
12 V/DC

Dokumenti i preuzimanja

Podatkovna tablica

European union

Podatkovna tablica 2225660 Phoenix Contact REL-MR-24DC/21-21/ATEX relej 24 V/DC 8 A 2 prebacivanje 10 St. Piece

Podatkovna tablica 2225660 Phoenix Contact REL-MR-24DC/21-21/ATEX relej 24 V/DC 8 A 2 prebacivanje 10 St. Piece

Upute za rad i sigurnost

Upute za rad i sigurnost 2225660 Phoenix Contact REL-MR-24DC/21-21/ATEX relej 24 V/DC 8 A 2 prebacivanje 10 St. Piece

Opis

Utikač minijaturni električni relej, RT III zapečaćen napajanjem, 2 preklopna kontakta, ulazni napon: 24 V DC, u vezi s pripadajućom PLC utičnicom odobrenom prema ATEX / IECEx (zona 2) i ex-Zone klase I, Div. drugo

Ovaj tekst je strojno preveden.

Opis

Utikač minijaturni električni relej, RT III zapečaćen napajanjem, 2 preklopna kontakta, ulazni napon: 24 V DC, u vezi s pripadajućom PLC utičnicom odobrenom prema ATEX / IECEx (zona 2) i ex-Zone klase I, Div. drugo

Ovaj tekst je strojno preveden.
