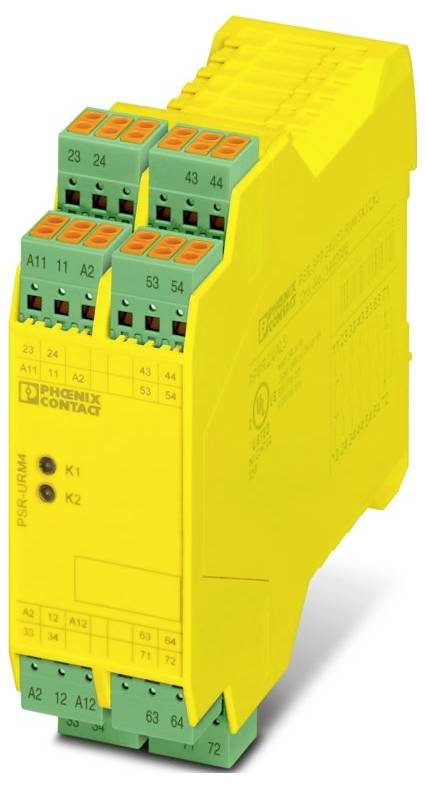

Phoenix Contact PSR-SPP- 24DC/URM4/5X1/2X2 1442026 proširivi modul
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Ukupno (184,99 € / komad)
184,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: PSRclassic
- Vrsta priključka: Push-in priključak
- Presjek fleksibilnog vodiča: 0,2 mm² ... 1,5 mm²
- Presjek krutog vodiča: 0,2 mm² ... 1,5 mm²
- Presjek vodiča AWG: 24 ... 16
- Širina: 35 mm
- Visina: 112 mm
- Dubina: 114,5 mm
- Materijal kućišta: PA
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -20 °C ... 55 °C (imajte na umu smanjenje nazivne snage)
- Temperatura okoline (skladištenje/transport): -40 °C ... 70 °C
- Vrsta montaže: montaža na DIN šinu
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: III
- Stupanj nečistoće: 2
- Vibracije (rad): 10 Hz ... 150 Hz, amplituda 0,15 mm, 2 g
- Duljina skidanja izolacije: 8 mm
- Općenito: Općenito
- Položaj ugradnje: vertikalni ili horizontalni
- Presjek fleksibilnog vodiča s ferulom i plastičnom čahurom: 0,25 mm² ... 1,5 mm² (samo u kombinaciji s CRIMPFOX 6)
- Presjek fleksibilnog vodiča s žičanom završnom ferulom bez plastične čahure: 0,25 mm² ... 1,5 mm² (samo u kombinaciji s CRIMPFOX 6)
- Maksimalni gubitak snage u nominalnim uvjetima: 16,7 W (US = 26,4 V, IL² = 72 A², PTotal max = 1,4 W + 14,4 W)
- CE: CE
- Tehnologija povezivanja: Tehnologija povezivanja
- Napomena o primjeni: Samo za industrijsku upotrebu
- Potrošnja struje: tipično 39 mA
- Priključak vodiča: Priključak vodiča
- Frekvencija prebacivanja: maks. 1 Hz
- Upute za montažu: Obratite pozornost na smanjenje nazivne snage
- Radna nadmorska visina: ≤ 2000 m (iznad razine mora)
- Maksimalna dopuštena vlažnost (rad): 75% (u prosjeku, povremeno 85%, bez kondenzacije)
- Šok: 15 g
- Zaštitni krug: supresorska dioda
- Preklopni napon: maks. 250 V AC/DC; min. 10 V
- Primjena: Modul za proširenje
- Boja (kućište): žuta (RAL 1018)
- Ulazna struja: maks. 3 A
- Opis izlaza: 2 NC kontakta u seriji, bez potencijala
- Indikator radnog napona: 2 x zelene LED diode
- Konfiguracija kontakta: 1 put povratne struje
- Maksimalna kontinuirana struja: 3 A
- Nazivni izolacijski napon: 250 V
- Podaci vezani uz sigurnost: Podaci vezani uz sigurnost
- Mehanički vijek trajanja: 10 x 10⁶ ciklusa preklapanja
- Tipično vrijeme recidiva:< 20 ms (pri Us / kada se kontrolira putem A11/A12)
- Materijal kontakta: AgSnO2
- Preklopni kapacitet: 1,5 A (AC15); 3 A (DC13)
- Izlazni osigurač: 3 A (gL/gG)
- Vrsta releja: Elektromehanički relej s pozitivno vođenim kontaktima prema IEC/EN 61810-3
- Vremena: Vremena
- Tip. Vrijeme odijevanja u SAD-u:< 25 ms (pri Us / kada se kontrolira putem A11/A12)
- Vrijeme odgovora:< 1 s
- Nazivni način rada: 100% ED
- Nazivni impulsni napon / izolacija: Vidi podatkovni list, poglavlje "Koordinacija izolacije".
- Broj izlaza: 1
- Preklopni kapacitet: min. 50 mW
- Kvadr. Ukupna struja: 9 A2
- Podaci vezani uz sigurnost: EN ISO 13849: Podaci vezani uz sigurnost: EN ISO 13849
- Razina performansi (PL): e (u kombinaciji s odgovarajućim uređajem za procjenu)
- Razina sigurnosnog integriteta (SIL): 3 (u kombinaciji s odgovarajućim uređajem za procjenu)
- Sigurnosni podaci: EN IEC 62061: Sigurnosni podaci: EN IEC 62061
- Minimalna stupanj zaštite za mjesto ugradnje: IP54
- Maksimalna dopuštena vlažnost (skladištenje/transport): 75% (u prosjeku, povremeno 85%, bez kondenzacije)
- Opis ulaza: sigurnosni
- Broj ulaza: 2
- Raspon ulaznog napona signala "1": 19,2 V ... 26,4 V istosmjerne struje
- priključiv: da
- Upravljanje: 1- i 2-kanalno
- Kategorija zaustavljanja: 0
- Podaci vezani uz sigurnost: IEC 61508 - Visoka potražnja: Podaci vezani uz sigurnost: IEC 61508 - Visoka potražnja
- Podaci vezani uz sigurnost: IEC 61508 - Niska potražnja: Podaci vezani uz sigurnost: IEC 61508 - Niska potražnja
- Najveći dopušteni ukupni otpor linije: 50 Ω
- Maksimalna frekvencija preklapanja: 1 Hz
- Digitalni: A11, A12: Digitalni: A11, A12
- Releji: Putovi omogućavanja struje (23/24 ... 63/64): Releji: Putovi omogućavanja struje (23/24 ... 63/64)
- Relej: Put signalizacijske struje (71/72): Relej: Put signalizacijske struje (71/72)
- Relej: Put struje povratne veze (11/12): Relej: Put struje povratne veze (11/12)
- Vrsta proizvoda
proširivi modul
- Broj digitalnih ulaza maks.
2
- Broj ulaza maks.
2
- Broj izlaza maks.
7
- Broj relejnih izlaza maks.
6
- Visina
112 mm
- Dužina
114.5 mm
- Širina
35 mm
IP20
- dim.
(D x Š x V) 114.5 x 35 x 112 mm
- Priključak
Push-in priključak
- Proizvođač-br. dijela
1442026
- Tip
PSR-SPP- 24DC/URM4/5X1/2X2
- Montaža
montažne šine
- Maks. temperatura okoline
55 °C
- Min. temperatura okoline
-20 °C
- Dubina
114.5 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3583717 Phoenix Contact PSR-SPP- 24DC/URM4/5X1/2X2 1442026 proširivi modul
Upute za rad i sigurnost
Upute za rad i sigurnost 3583717 Phoenix Contact PSR-SPP- 24DC/URM4/5X1/2X2 1442026 proširivi modul
Opis
1- ili 2-kanalno proširenje kontakata, 5 normalno otvorenih kontakata, 1 normalno zatvoreni kontakt, 1 put povratne struje, zajedno s osnovnom jedinicom do kategorije 4 PL e prema EN ISO 13849 sigurno odvajanje, širina: 35 mm, utična stezaljka
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
