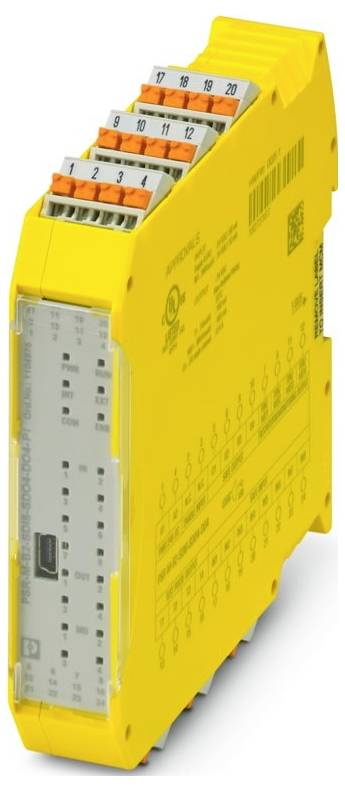

Phoenix Contact PSR-M-B2-SDI8-SDO4-DO4-PI 1104975 sigurnosni modul 24 V/DC
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (519,00 € / komad)
519,00 €
sa PDV-om
Tehnički podaci
- Vrsta veze: USB 2.0 Hi-Speed
- Presjek fleksibilnog vodiča: 0,2 mm² ... 2,5 mm²
- Presjek krutog vodiča: 0,2 mm² ... 2,5 mm²
- Presjek vodiča AWG: 24 ... 14
- Širina: 22,61 mm
- Visina: 107,74 mm
- Dubina: 113,6 mm
- Materijal kućišta: Nearmirani poliamid PA
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -10 °C ... 55 °C (imajte na umu smanjenje nazivne snage)
- Temperatura okoline (skladištenje/transport): -20 °C ... 85 °C
- Napomena: putem sabirničkog konektora montažne šine PSR-TBUS
- Vrsta montaže: montaža na DIN šinu
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: II
- Stupanj nečistoće: 2
- Vibracije (rad): 10 Hz ... 150 Hz, 2 g
- Duljina skidanja izolacije: 10 mm
- Položaj ugradnje: vertikalni ili horizontalni
- Maksimalni gubitak snage pri nominalnim uvjetima: 7,1 W (pri maksimalno dopuštenom opterećenju)
- Razred zaštite: III
- CE: CE
- Tehnologija povezivanja: Tehnologija povezivanja
- Napomena o primjeni: Samo za industrijsku upotrebu
- Duljina kabela: maks. 100 m (po utičnici)
- Potrošnja struje: tip. 12 mA (tip. u SAD-u); maks. 14,7 mA (pri upravljačkom naponu od 28,8 V DC)
- Nazivni izlazni napon: 24 V DC (napaja se preko A1)
- Priključak vodiča: Priključak vodiča
- Frekvencija prebacivanja: maks. 1/4 x t ciklus [Hz]
- Upute za montažu: Obratite pažnju na smanjenje nazivne snage
- Radna nadmorska visina: ≤ 2000 m (iznad razine mora)
- Maksimalna dopuštena vlažnost (rad): 95% (bez kondenzacije)
- Udar: 10 g za Δt = 16 ms (kontinuirani udar, 1000 udara po prostornom smjeru)
- Napon: 24 V DC (preko A1)
- Zaštitni sklop: Serijska zaštita od obrnutog polariteta; detekcija prenapona | da, na 33 V DC
- Indikator statusa: 1 x LED (zelena), 1 x LED (narančasta), 1 x LED (plava); 4 x LED (zelena, žuta, crvena); 12 x LED (žuta)
- Raspon izlaznog napona: 18,2 V DC ... 27,8 V DC (SAD - 1 V)
- Oznaka: A1/A2
- Primjena: Zaustavljanje u nuždi; svjetlosna zavjesa; sigurnosna vrata; sigurno isključivanje
- Opskrba: Opskrba
- Boja (kućište): žuta (RAL 1018)
- Ulazna struja: maks. 600 mA (Δt< 10 ms)
- Opis izlaza: PNP, digitalni, IEC 61131-2 tip 0.1
- Maksimalna udarna struja: 1,1 A (Δt = 3 s pri Us)
- Indikator radnog napona: 1 x LED (zelena)
- Maksimalna kontinuirana struja: 100 mA (po kanalu); 400 mA (ukupna struja svih izlaza)
- Struja curenja: maks. 4,5 mA
- Nazivni napon napajanja upravljačkog kruga US: 24 V DC -20 % / +20 % (vanjski osigurač, obično 5 A)
- Nazivna struja upravljačkog napajanja IS: tip. 55 mA (izlazi neaktivni); tip. 135 mA (izlazi aktivni, bez opterećenja)
- Podaci vezani uz sigurnost: Podaci vezani uz sigurnost
- Broj priključaka: 1
- Vremena: Vremena
- Nazivni način rada: 100% ED
- Nazivni impulsni napon / izolacija: Vidi podatkovni list, poglavlje "Koordinacija izolacije".
- Vrijeme filtra: 250 ms ±2 ms (frekvencija ispitnih impulsa> 500 ms)
- Broj izlaza: 4 (digitalni, PNP)
- Podaci vezani uz sigurnost: EN ISO 13849: Podaci vezani uz sigurnost: EN ISO 13849
- Razina performansi (PL): e (2-kanalna konfiguracija); d (1-kanalna konfiguracija)
- Razina sigurnosnog integriteta (SIL): 3 (2-kanalna konfiguracija); 2 (1-kanalna konfiguracija)
- Sigurnosni podaci: EN IEC 62061: Sigurnosni podaci: EN IEC 62061
- Minimalna stupanj zaštite za mjesto ugradnje: IP54
- Maksimalna dopuštena vlažnost (skladištenje/transport): 95% (bez kondenzacije)
- Opis ulaza: konfiguriran (kao signalni izlaz ili ulaz za resetiranje); IEC 61131-2 tip 2
- Broj ulaza: 4
- Indikator greške: 2 x LED (crvena)
- Raspon ulaznog napona signala "0": 0 V DC ... 5 V istosmjerne struje
- Raspon ulaznog napona signala "1": 11 V DC ... 28,8 V istosmjerne struje
- Maksimalno kapacitivno opterećenje: maks. 470 nF
- priključiv: da
- Upravljanje: 1- i 2-kanalno
- Potrošnja energije u SAD-u: tipično 1,32 W (izlazi neaktivni)
- Kategorija zaustavljanja: 0
- Vrijeme ponovnog pokretanja: min. 5 s (vrijeme pokretanja); maks. 10 s (vrijeme plovidbe)
- Raspon ulazne struje signala "0":< 1 mA
- Maksimalni dopušteni ukupni otpor linije: 1,2 kΩ (ulazni i resetirajući krug za US)
- Otporno opterećenje: min. 180 Ω (uzmite u obzir maksimalnu trajnu struju)
- Zaštita od kratkog spoja: Da (samoograničavajuća na 1,1 A)
- Krug pražnjenja: Ne
- Vrijeme odziva: vidi korisnički priručnik
- Sučelja: DIN šina TBUS za spajanje na glavni modul, nije uključeno u opseg isporuke
- Nazivna vrijednost osigurača: tipično 4 A (A1)
- Digitalni: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8: Digitalni: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8
- Digitalni: Ulazi za resetiranje (FBK): Digitalni: Ulazi za resetiranje (FBK)
- Digitalni: O1, O2, O3, O4: Digitalni: O1, O2, O3, O4
- Maks. induktivno opterećenje: maks. 2,4 mH
- Nazivni raspon izlaznog napona: 18,6 V DC ... 28,2 V istosmjerne struje (SAD - 0,7 V)
- Izlazni napon u isključenom stanju: maks. 0,1 V
- Ispitni impulsi: ≤ 200 µs (širina ispitnog impulsa); Brzina ispitnog impulsa = 8 x t-ciklus [ms]; Nisu dopušteni jaki ispitni impulsi / visoki ispitni impulsi.
- Izvještaj: MO1, MO2, MO3, MO4: Izvještaj: MO1, MO2, MO3, MO4
- Traka: T1, T2, T3, T4: Traka: T1, T2, T3, T4
- Podaci: Sučelje usluge: Podaci: Sučelje usluge
- Maksimalna duljina kabela: 3 m
- Podaci: Lokalna sabirnica: Podaci: Lokalna sabirnica
- Podaci vezani uz sigurnost: IEC 61508 - Visoka potražnja za 2-kanalnom konfiguracijom: Podaci vezani uz sigurnost: IEC 61508 - Visoka potražnja za 2-kanalnom konfiguracijom
- Podaci vezani uz sigurnost: IEC 61508 - Visoka potražnja za jednokanalnom konfiguracijom: Podaci vezani uz sigurnost: IEC 61508 - Visoka potražnja za jednokanalnom konfiguracijom
- Vrsta proizvoda
sigurnosni modul
- Sučelja
USB 2.0 velike brzine
- Broj ulaza maks.
12
- Broj izlaza maks.
12
- Radni napon
24 V/DC
- Visina
107.74 mm
- Dužina
113.6 mm
- Širina
22.61 mm
IP20
- dim.
(D x Š x V) 113.6 x 22.61 x 107.74 mm
- Priključak
Push-in priključak
- Proizvođač-br. dijela
1104975
- Tip
PSR-M-B2-SDI8-SDO4-DO4-PI
- Montaža
montažne šine
- Dubina
113.6 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3563972 Phoenix Contact PSR-M-B2-SDI8-SDO4-DO4-PI 1104975 sigurnosni modul 24 V/DC
Upute za rad i sigurnost
Upute za rad i sigurnost 3563972 Phoenix Contact PSR-M-B2-SDI8-SDO4-DO4-PI 1104975 sigurnosni modul 24 V/DC
Opis
Konfigurabilni sigurnosni modul (osnovni modul), 8 sigurnih ulaza, 4 sigurna izlaza, 4 ulaza za resetiranje ili 4 signalna izlaza, 4 taktna izlaza, proširivo putem TBUS-a, do SIL 3, kat. 4/PL e, utična stezaljka, TBUS konektor nije uključen
