Name: Phoenix Contact CATAN C1 EN 1371432 upravljačka jedinica 24 V/DC
Brand: Phoenix Contact
SKU: 3583185
Availability: InStock

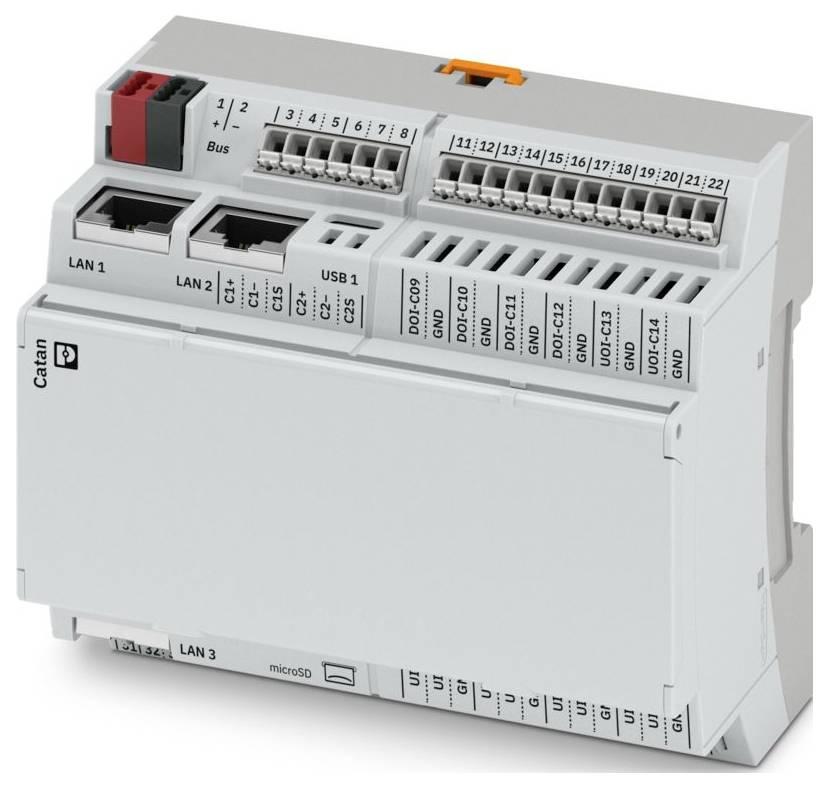

Kompaktan industrijski kontrolni modul s više priključaka i označenim terminalima, koristi se za povezivanje i komunikaciju u automatiziranim sustavima.

Slika slična

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava čet,29.10.

2 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (1.635,00 € / komad)

1.635,00 €

uklj. PDV

samo 92,21 €

Dostupno još samo 2 kom. - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Obitelj proizvoda: Catan
Vrsta veze: USB 2.0 pune brzine, utičnica tipa C
Presjek fleksibilnog vodiča: 0,5 mm² ... 1,5 mm²
Presjek krutog vodiča: 0,2 mm² ... 1,5 mm² (spoj vodiča s otvorenim terminalom); 0,34 mm² ... 1,5 mm² (utični priključak)
Presjek vodiča AWG: 24 ... 16
Širina: 89,7 mm
Visina: 68 mm
Modularna jedinica: 6 TE (kućište montažne šine prema DIN 43871)
Klasa zapaljivosti prema UL 94: V0
Uvjeti okoline: Uvjeti okoline
Vrsta zaštite: IP20
Temperatura okoline (rad): -5 °C ... 50 °C (do 3000 m nadmorske visine)
Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
Vrsta montaže: montaža na DIN šinu (prema DIN EN 60715)
Izolacijska svojstva: Izolacijska svojstva
Kategorija prenapona: II (IEC 60664-1, EN 60664-1)
Stupanj onečišćenja: 2 (IEC 60664-1, EN 60664-1)
Dopuštena vlažnost (rad): 5% ... 95% (bez kondenzacije)
Duljina skidanja izolacije: 10 mm
Položaj ugradnje: vodoravni; Alternativni položaji ugradnje su mogući, ali mogu dovesti do smanjenja toplinskih performansi.
Dužina: 107,6 mm
Brzina prijenosa: maks. 12 Mbit/s
Presjek fleksibilnog vodiča s ferulom i plastičnom čahurom: 0,25 mm² ... 1,5 mm²
Presjek fleksibilnog vodiča s žičanom završnom ferulom bez plastične čahure: 0,25 mm² ... 1,5 mm²
Materijal: Polikarbonat (kućište)
Klasa zaštite: III (IEC 61140, EN 61140, VDE 0140-1)
Broj sučelja: 2 (koristi se kao priključak za Catan Control Panel i periferne uređaje, USB1 se također može koristiti kao USB Ethernet uređaj)
RS-485: RS-485
Tlak zraka (radni): 70 kPa ... 106 kPa (do 3000 m nadmorske visine)
Mjesto upotrebe: Za unutarnju upotrebu
Način rada: Ponor i Izvor
Ethernet: Ethernet
Duljina prijenosa: maks. 350 m (između dva sudionika)
Raspon napona napajanja: 19,2 V DC ... 30 V DC (uključujući sve tolerancije, uključujući valovitost)
Tehnologija spajanja: 2-žilna
Nazivni presjek: 1,5 mm²
Dopuštena vlažnost (skladištenje/transport): 5% ... 95% (bez kondenzacije)
Napomena o primjeni: Samo za industrijsku upotrebu
Nazivni izlazni napon: 24 V DC
Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom
Zaštitni sklopovi: Zaštita od kratkog spoja; Zaštita od preopterećenja; Zaštita od nepravilnog ožičenja istosmjerne struje (maks. 30 V)
Opskrba: Opskrba
Otpornost na vibracije prema EN 60068-2-6/IEC 60068-2-6: : 5g
Udar prema EN 60068-2-27/IEC 60068-2-27: 30 g
Kontinuirani udar prema EN 60068-2-27/IEC 60068-2-27: 10 g
Tlak zraka (skladištenje/transport): 58 kPa ... 106 kPa (do 4500 m nadmorske visine)
Tipična potrošnja struje: 350 mA (bez vanjskog opterećenja); 400 mA (s zaslonom)
Maksimalna potrošnja struje: maks. 3,6 A
Napomena o vrsti veze: Jednoparni Ethernet (SPE) 10BASE-T1L, oklopljen
Ulazna struja: 1 mA
Ulazna frekvencija: maks. 20 Hz (signal je debounciran)
Izlazna struja maks. 500 mA
Posebne značajke: Proces razvoja certificiran prema IEC 62443-4-1
Funkcionalnost: Funkcionalnost
Broj izlaza: 4
Oznaka ulaza: Ulazi za mjerenje
Oznaka izlaza: Digitalni izlazi
Ulazna struja signala: 0 mA ... 20 mA; 4 mA ... 20 mA
Opis ulaza: Otvoreni/zatvoreni kontakt
Ulazni napon signala: 0 V ... 10 V
Izlazni napon signala: 0 V ... 10 V
USB: USB
Raspon ulaznog napona signala "0": -3 V DC ... 5 V DC (Otvoreni ulaz uvijek daje 0 signal.)
Raspon ulaznog napona signala "1": 11 V DC ... Napajanje 30 V / DC.
Boja (vrh kućišta): svijetlosiva (RAL 7035)
Boja (donji dio kućišta): siva (RAL 7042)
Ulazni otpor napona ulaza:> 5 MΩ
Rezolucija (struja): 0,01 mA
Rezolucija (napon): 1 mV
Dopuštena duljina kabela: maks. 30 m (za usklađenost sa zahtjevima CE i EMC direktivom)
Sat stvarnog vremena: integrirani (kapacitivno međuspremljeni)
Sistemski zahtjevi: Sistemski zahtjevi
Podržani programski jezici: Niagara Framework®
Nazivni ulazni napon UIN: 24 V DC
Mjesto ugradnje: Razvodna ploča; upravljački ormar
Nazivno otporno opterećenje: 12 W (48 Ω)
Otpornost na obrnuti stres kod kratkih impulsa: otporna na obrnuti stres
Relativna tolerancija: maks. 1% (za otpornike)> 200 Ω)
Apsolutna tolerancija: maks. 0,5 K (otpor voda maks. 2 Ω (30 m bakrenog kabela s d = 0,8 mm))
Izlazna struja u isključenom stanju: maks. 1,4 mA
Ponašanje pri preopterećenju: Automatsko ponovno pokretanje
Rezolucija: 1 impuls
Retentivna pohrana podataka: 5 GB (eMMC); 512 kByte (MRAM, dodatna memorija)
RAM: 1024 MB (LPDDR4 RAM)
Inženjerski alat: Emalytics
Napon napajanja (DC): 24 V DC
EMC usklađenost: Ispitivanje imunosti prema EN IEC 63044-5-2 Prijelazni prenapon (udar) Kriterij B; Ispitivanje imunosti prema EN IEC 63044-5-2 Brzi prijelazni (burst) Kriterij A, ±500 V, Kriterij B, ±1000 V; Ispitivanje imunosti prema EN IEC 63044-5-2 Elektromagnetska polja Kriterij A, jakost polja: 10 V/m; Ispitivanje imunosti prema EN IEC 63044-5-2 Elektrostatičko pražnjenje (ESD) Kriterij A, ±4 kV kontaktno pražnjenje, ±8 kV zračno pražnjenje; Ispitivanje imunosti prema EN IEC 63044-5-2 Provođene smetnje Kriterij A, ispitni napon 10 V; Ispitivanje emisije prema EN IEC 63044-5-2 Klasa B
Dimenzije bez pričvršćenog zaslona: Dimenzije bez pričvršćenog zaslona
Dimenzije s priključenim zaslonom: Dimenzije s priključenim zaslonom
Proširena sabirnica (Link bus): Proširena sabirnica (Link bus)
Analogni: Univerzalni ulaz: Analogni: Univerzalni ulaz
Apsolutna tolerancija (mA): maks. 0,05 mA (Mjerenje zahtijeva vanjski paralelni otpornik od 68 Ω.)
Tolerancija, apsolutna (V): maks. 25 mV
Korisni tip senzora (RTD): Ni 1000; LG-Ni 1000
Raspon temperature: -30 °C ... 150 °C (NTC 10k); -15 °C ... 150 °C (NTC 20k)
Temperaturna rezolucija: 0,1 K
Primjenjivi tip senzora (TC): NTC 10k; NTC 20k; NTC 10k Pre
Raspon otpora: 0 Ω ... 180 kΩ
Rezolucija (otpor): 0,1 Ω
Digitalni: Univerzalni ulaz: Digitalni: Univerzalni ulaz
Napomena o ulazu: Svaki univerzalni izlaz možete konfigurirati kao digitalni ulaz. Pogledajte tablicu "Funkcija "Digitalni ulaz"".
Raspon ulaznog otpora:> 15 kΩ
Brojač: Univerzalni ulaz: Brojač: Univerzalni ulaz
Ispitni napon: Proširena sabirnica / logika: 500 V AC, 50 Hz, 1 min
Ispitni napon: Logika / Funkcionalno uzemljenje: 500 V AC, 50 Hz, 1 min
Modul pouzdane platforme: TPM 2.0
Ispitni napon: LAN / Logika: 500 V AC, 50 Hz, 1 min
Ispitni napon: TP / Logika: 500 V AC, 50 Hz, 1 min
Ispitni napon: RS-485 / Logika: 500 V AC, 50 Hz, 1 min
Strujna nosivost (priključne točke): 13,5 A
Strujna nosivost (vodljivost između priključnih točaka): 4 A
Digitalni: Digitalni ulaz (DOI): Digitalni: Digitalni ulaz (DOI)
Digitalni: Univerzalni izlaz: Digitalni: Univerzalni izlaz
Brojač: Digitalni ulaz (DOI): Brojač: Digitalni ulaz (DOI)
Analogni: Univerzalni izlaz: Analogni: Univerzalni izlaz
Izlazna struja (po kanalu): maks. 10 mA
Digitalni: Digitalni izlaz (DOI): Digitalni: Digitalni izlaz (DOI)
Napomena u vezi izlaza: Tehničke specifikacije identične su specifikacijama digitalnih izlaza s funkcijom "Digital Input" (DOI).
Ponašanje tijekom nestanka napajanja: Izlaz prati napajanje bez odlaganja.
Priključci 1 ... 2 (TP sabirnički priključak): Priključci 1 ... 2 (TP sabirnička veza)
Priključci 3 ... 62 (Napajanje, Link bus, I/O): Priključci 3 ... 62 (Napajanje, Link bus, I/O)
Sabirnica za automatizaciju prostorija: Sabirnica za automatizaciju prostorija

Vrsta proizvoda: upravljačka jedinica

Sučelja: USB-C
RJ45

Broj izlaza maks.: 4

Radni napon: 24 V/DC

Visina: 60.7 mm

Dužina: 107.6 mm

Širina: 89.7 mm

: IP20

dim.: (D x Š x V) 107.6 x 89.7 x 60.7 mm

Priključak: Push-in priključak

Prikaz: da

Proizvođač-br. dijela: 1371432

Tip: CATAN C1 EN

Memorija podataka: 512 kB

Montaža: montažne šine

Sat s realnim vremenom: da (integrirano)

Maks. temperatura okoline: 50 °C

Min. temperatura okoline: -5 °C

Dubina: 60.7 mm

: 107.6 mm

: 91 mm

: 60.7 mm

: 0

: 4

: 0

: 0

: DC

: 5242880 kByte

: 3

: 0

: 0

: 2

: 2

: 0

: 0

: FALSE

: None

: None

: TRUE

: FALSE

: FALSE

: 0

: 0

: FALSE

: FALSE

: FALSE

: FALSE

: None

: None

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3583185 Phoenix Contact CATAN C1 EN 1371432 upravljačka jedinica 24 V/DC

Upute za rad i sigurnost

Upute za rad i sigurnost 3583185 Phoenix Contact CATAN C1 EN 1371432 upravljačka jedinica 24 V/DC

Opis

Upravljački sustav za automatizaciju zgrada. 14 konfiguriranih ulaza i izlaza. Sučelja: 3 x Ethernet, 2 x RS-485, 2 x USB-C, TP za automatizaciju prostorija, 2 x SPE za Catan module za proširenje. Lokalni prioritetni rad putem Catan upravljačke ploče.
