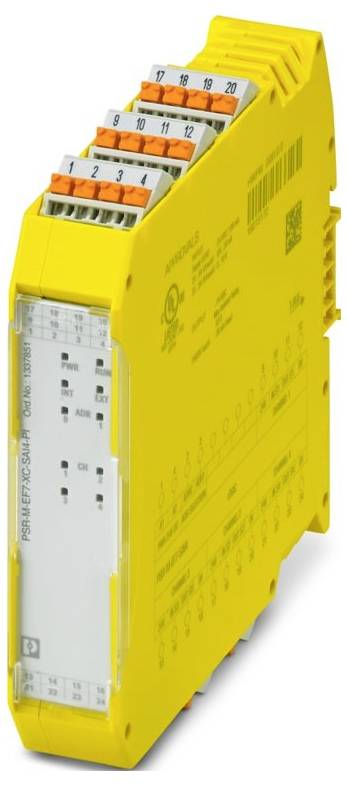

Slika slična
Phoenix Contact PSR-M-EF7-XC-SAI4-PI 1337851 proširivi modul 24 V/DC
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Ukupno (1.175,00 € / komad)
1.175,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta priključka: Push-in priključak
- Presjek fleksibilnog vodiča: 0,2 mm² ... 2,5 mm²
- Presjek krutog vodiča: 0,2 mm² ... 2,5 mm²
- Presjek vodiča AWG: 24 ... 14
- Širina: 22,61 mm
- Visina: 107,74 mm
- Dubina: 113,6 mm
- Materijal kućišta: Nearmirani poliamid PA
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -10 °C ... 70 °C (imajte na umu smanjenje nazivne snage)
- Temperatura okoline (skladištenje/transport): -20 °C ... 85 °C
- Napomena: T4: za -10 °C ≤ Tamb ≤ +50 °C
- Vrsta montaže: montaža na DIN šinu
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: II
- Stupanj nečistoće: 2
- Vibracije (rad): 10 Hz ... 150 Hz, 2 g
- Duljina skidanja izolacije: 10 mm
- Položaj ugradnje: vertikalni ili horizontalni
- ATEX: ATEX
- Identifikacija: G3
- Maksimalni gubitak snage pri nominalnim uvjetima: 2,76 W (pri maksimalno dopuštenom opterećenju)
- Razred zaštite: III
- Frekvencija: 20 Hz (maks. preporučena frekvencija signala senzora, kao strujni ulaz); 2 Hz (maks. preporučena frekvencija signala senzora, kao naponski ulaz)
- CE: CE
- Certifikat: ISA-S71.04
- Tehnologija povezivanja: Tehnologija povezivanja
- Otpornost na kratki spoj: da
- Priključak vodiča: Priključak vodiča
- Analogni: Analogni
- Struja: maks. 30 mA (potrošnja struje senzora po kanalu)
- Upute za montažu: Obratite pažnju na smanjenje nazivne snage
- Radna nadmorska visina: ≤ 2000 m (iznad razine mora)
- Maksimalna dopuštena vlažnost (rad): 95% (bez kondenzacije)
- Udar: 10 g za Δt = 16 ms (kontinuirani udar, 1000 udara po prostornom smjeru)
- Zaštitni sklop: Zaštita od preopterećenja, detekcija preopterećenja pri ≥ 38 mA
- Indikator statusa: 4 x LED (žuta, crvena)
- Oznaka: A1/A2
- Primjena: Analogni ulaz
- Opskrba: Opskrba
- Boja (kućište): žuta (RAL 1018)
- Ulazna struja: maks. 14 A (Δt = 1 ms pri Us)
- Indikator radnog napona: 1 x LED (zelena)
- Nazivni napon napajanja upravljačkog kruga US: 24 V DC -20 % / +20 % (vanjski osigurač, obično 6 A)
- Nazivna struja upravljačkog napajanja IS: tip. 82 mA (bez napajanja senzora); tip. 212 mA (s napajanjem senzora)
- Podaci vezani uz sigurnost: Podaci vezani uz sigurnost
- Vremena: Vremena
- Nazivni način rada: 100% ED
- Nazivni impulsni napon / izolacija: Osnovna izolacija 4 kV između svih strujnih putova i kućišta; Galvanska izolacija, funkcionalna izolacija 0,5 kV između logičkih i analognih ulaza te između samih analognih ulaza.
- Vrijeme filtra: tipično 5 ms (tijekom padova napona na Us)
- Podaci vezani uz sigurnost: EN ISO 13849: Podaci vezani uz sigurnost: EN ISO 13849
- Razina performansi (PL): e (2-kanalna konfiguracija); d (1-kanalna konfiguracija)
- Razina sigurnosnog integriteta (SIL): 3 (2-kanalna konfiguracija); 2 (1-kanalna konfiguracija)
- Sigurnosni podaci: EN IEC 62061: Sigurnosni podaci: EN IEC 62061
- Minimalna stupanj zaštite za mjesto ugradnje: IP54
- Maksimalna dopuštena vlažnost (skladištenje/transport): 95% (bez kondenzacije)
- Oznaka ulaza: IN S1, IN S2, IN S3, IN S4
- Ulazni otpor strujnog ulaza: 290 Ω ±25 % (uklj. unutarnji zaštitni sklop)
- Maksimalna dopuštena struja: maks. 35 mA (kao strujni ulaz)
- Granična frekvencija (3 dB): 160 Hz (RC niskopropusni, 1. Redoslijed, kao strujni ulaz); 4 Hz (RC niskopropusni filtar, kao naponski ulaz)
- Ulazna struja signala: 0 mA ... 25 mA (mjerni raspon); 0 mA ... 20 mA (podesivi mjerni raspon s dijagnostičkim rasponom 20,1 mA ... 23 mA); 4 mA ... 20 mA (podesivi mjerni raspon s dijagnostičkim rasponom 20,1 mA ... 23 mA (gornja granica), 2,5 mA... 3,8 mA (donja granica)
- Opis ulaza: Analogni ulazi povezani sa sigurnošću, konfigurirani kao strujni ili naponski ulazi, galvanski izolirani.
- Broj ulaza: 4
- Ulazni napon signala: 0 V ... 12 V (mjerno područje); 0 V ... 10 V (podesivo mjerno područje s dijagnostičkim područjem 10,05 V ... 11,5 V (gornja granica), 0,1 V (donja granica)
- Točnost: tip. ± 2% (kao strujni ulaz, u odnosu na vrijednost pune skale); maks. ± 2,5% (kao strujni ulaz); tip. ± 1% (kao ulazni napon, u odnosu na punu vrijednost); maks. ± 1,5% (kao ulazni napon)
- Napon napajanja: 24 V DC ±3 %
- priključiv: da
- Upravljanje: 1- i 2-kanalno
- Potrošnja energije u SAD-u: tip. 1,96 W (bez napajanja senzora); tip. 5,08 W (s napajanjem senzora)
- Kategorija zaustavljanja: 0
- Vrijeme ponovnog pokretanja: min. 5 s (vrijeme pokretanja); maks. 10 s (vrijeme plovidbe)
- Vrijeme odziva: vidi korisnički priručnik
- Sučelja: DIN šina TBUS za spajanje na glavni modul, uključeno u opseg isporuke
- Podaci vezani uz sigurnost: IEC 61508 - Visoka potražnja za 2-kanalnom konfiguracijom: Podaci vezani uz sigurnost: IEC 61508 - Visoka potražnja za 2-kanalnom konfiguracijom
- Podaci vezani uz sigurnost: IEC 61508 - Visoka potražnja za jednokanalnom konfiguracijom: Podaci vezani uz sigurnost: IEC 61508 - Visoka potražnja za jednokanalnom konfiguracijom
- Temperatura okoline (rad) (ATEX): -10 °C ... 50 °C (Kada se koristi u potencijalno eksplozivnim atmosferama.) (Napomena: smanjenje nazivne snage)
- UL Ex, SAD / Kanada: UL Ex, SAD / Kanada
- Ispitivanje simulacije okoliša: Ispitivanje simulacije okoliša
- Ulazni otpor napona ulaza: 185 kΩ ±25 %
- Napomena u vezi s tehnologijom spajanja: oklopljeno
- Frekvencija uzorkovanja: 2,5/5/10/16,6/20/50/60/100/200/400/800/1000/2000/4000 Hz
- Dopušteni napon: maks. 24 V (kao strujni ulaz); maks. 14 V (kao naponski ulaz)
- Rezolucija A/D pretvarača: 16 bita
- Rezolucija (struja): 381 nA
- Rezolucija (napon): 152 µV
- Temperaturni koeficijenti: tip. ± 0,07 %/K; maks. ± 0,07 %/K
- Maksimalna dopuštena duljina kabela: 100 m (po ulazu)
- Napajanje senzora: IZLAZ S1/0V ...IZLAZ S4/0V: Napajanje senzora: IZLAZ S1/0V ...IZLAZ S4/0V
- Opis: Napon napajanja senzora po analognom ulazu
- Vrsta proizvoda
proširivi modul
- Broj analognih ulaza maks.
4
- Broj ulaza maks.
4
- Radni napon
24 V/DC
- Visina
107.74 mm
- Dužina
113.6 mm
- Širina
22.61 mm
IP20
- dim.
(D x Š x V) 113.6 x 22.61 x 107.74 mm
- Priključak
Push-in priključak
- Proizvođač-br. dijela
1337851
- Tip
PSR-M-EF7-XC-SAI4-PI
- Montaža
montažne šine
- Maks. temperatura okoline
70 °C
- Min. temperatura okoline
-10 °C
- Dubina
113.6 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3582928 Phoenix Contact PSR-M-EF7-XC-SAI4-PI 1337851 proširivi modul 24 V/DC
Upute za rad i sigurnost
Upute za rad i sigurnost 3582928 Phoenix Contact PSR-M-EF7-XC-SAI4-PI 1337851 proširivi modul 24 V/DC
Opis
Sigurni modul za proširenje s 4 sigurna analogna ulaza, 0 V ... 10 V, 0 mA ili 4 mA ... 20 mA, TBUS sučelje, do kat. 4/PL e, SIL 3, utična stezaljka, TBUS konektor uključen
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
