Name: Phoenix Contact PSR-M-B3-SDI8-SDO4-DO4-SC 1300899 sigurnosni modul 24 V/DC
Brand: Phoenix Contact
SKU: 3582776
Availability: SoldOut

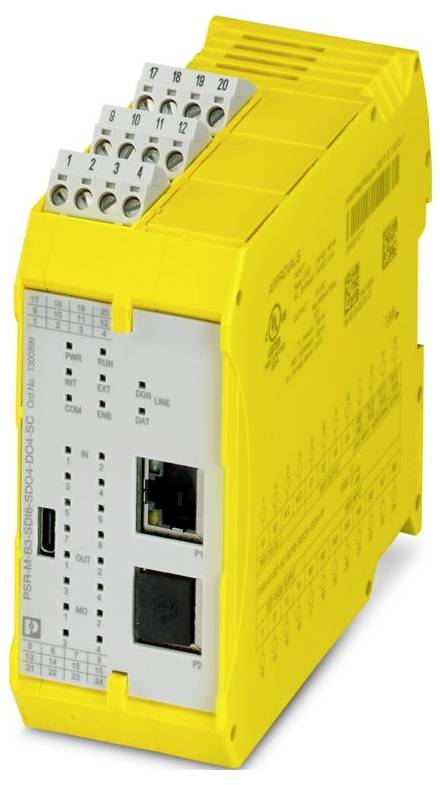

Industrijski elektronički uređaj sa žutom kućištem, opremljen sa više konektora i portova na prednjoj strani, koji se koristi za razmjenu podataka i automatizaciju.

Slika slična

Tehnički list (PDF)

Nije dostupno

Ukupno (845,00 € / komad)

845,00 €

uklj. PDV

samo 48,15 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta veze: USB tip C
Navoj vijka: M3
Moment pritezanja: 0,5 Nm ... 0,6 Nm
Presjek fleksibilnog vodiča: 0,2 mm² ... 2,5 mm²
Presjek krutog vodiča: 0,2 mm² ... 2,5 mm²
Presjek vodiča AWG: 24 ... 12
Širina: 45,2 mm
Visina: 107,74 mm
Dubina: 113,6 mm
Materijal kućišta: Nearmirani poliamid PA
Uvjeti okoline: Uvjeti okoline
Vrsta zaštite: IP20
Temperatura okoline (radna): -20 °C ... 55 °C (imajte na umu smanjenje nazivne snage)
Temperatura okoline (skladištenje/transport): -30 °C ... 85 °C
Napomena: putem sabirničkog konektora montažne šine PSR-TBUS
Vrsta montaže: montaža na DIN šinu
Izolacijska svojstva: Izolacijska svojstva
Kategorija prenapona: II
Stupanj nečistoće: 2
Vibracije (rad): 10 Hz ... 150 Hz, amplituda 0,15 mm, 2 g
Duljina skidanja izolacije: 7 mm
Položaj ugradnje: vertikalni ili horizontalni
Maksimalni gubitak snage pri nominalnim uvjetima: 9,85 W (pri maksimalno dopuštenom opterećenju)
Razred zaštite: III
Komunikacijski protokol: PROFINET; EtherCAT®; EtherNet/IP™; Modbus TCP
CE: CE
Tehnologija povezivanja: Tehnologija povezivanja
Duljina kabela: maks. 100 m (po utičnici)
Potrošnja struje: tip. 12 mA (tip. u SAD-u); maks. 12 mA (pri upravljačkom naponu od 28,8 V DC)
Nazivni izlazni napon: 24 V DC (napaja se preko A1)
Priključak vodiča: Priključak vodiča
Frekvencija prebacivanja: maks. 1/4 x t ciklus [Hz]
Upute za montažu: Obratite pažnju na smanjenje nazivne snage
Radna nadmorska visina: ≤ 2000 m (iznad razine mora)
Maksimalna dopuštena vlažnost (rad): 95% (bez kondenzacije)
Udar: 10 g za Δt = 16 ms (kontinuirani udar, 1000 udara po prostornom smjeru)
Napon: 24 V DC (preko A1)
Zaštitni sklop: Serijska zaštita od obrnutog polariteta; detekcija prenapona | da, na 33 V DC
Pokazatelj statusa: 1 x LED (zelena), 1 x LED (narančasta), 1 x LED (plava); 4 x LED (zelena, žuta, crvena); 12 x LED (žuta); 2 x LED (zelena, crvena)
Raspon izlaznog napona: 18,2 V DC ... 27,8 V DC (SAD - 1 V)
Oznaka: A1/A2
Primjena: Zaustavljanje u nuždi; svjetlosna zavjesa; sigurnosna vrata; sigurno isključivanje
Opskrba: Opskrba
Boja (kućište): žuta (RAL 1018)
Ulazna struja: maks. 600 mA (Δt< 25 ms)
Opis izlaza: nije vezan za sigurnost, konfiguriran (kao izlaz alarma ili ulaz za resetiranje)
Maksimalna udarna struja: 1,1 A (Δt = 3 s pri Us)
Indikator radnog napona: 1 x LED (zelena)
Maksimalna kontinuirana struja: 100 mA (po kanalu); 400 mA (ukupna struja svih izlaza)
Struja curenja: maks. 4,5 mA (u niskom stanju)
Nazivni napon napajanja upravljačkog kruga US: 24 V DC -20 % / +20 % (vanjski osigurač, obično 4 A)
Nazivna struja upravljačkog napajanja IS: 120 mA (efektivno tip. neaktivno sa svim izlazima); 100 mA (bez mrežne komunikacije); 185 mA (vrhunci struje svakih 1,55 s s mrežnom komunikacijom)
Podaci vezani uz sigurnost: Podaci vezani uz sigurnost
Broj priključaka: 1
Vremena: Vremena
Nazivni način rada: 100% ED
Nazivni impulsni napon / izolacija: Vidi podatkovni list, poglavlje "Koordinacija izolacije".
Vrijeme filtriranja: 250 ms (frekvencija testnih impulsa)> 1 s)
Broj izlaza: 4 (digitalni, PNP)
Podaci vezani uz sigurnost: EN ISO 13849: Podaci vezani uz sigurnost: EN ISO 13849
Razina performansi (PL): e (2-kanalna konfiguracija); d (1-kanalna konfiguracija)
Razina sigurnosnog integriteta (SIL): 3 (2-kanalna konfiguracija); 2 (1-kanalna konfiguracija)
Sigurnosni podaci: EN IEC 62061: Sigurnosni podaci: EN IEC 62061
Minimalna stupanj zaštite za mjesto ugradnje: IP54
Maksimalna dopuštena vlažnost (skladištenje/transport): 95% (bez kondenzacije)
Brzina prijenosa: 100 Mbit/s (puni dupleks)
Opis ulaza: konfiguriran (kao signalni izlaz ili ulaz za resetiranje); IEC 61131-2 Tip 2
Broj ulaza: 4
Indikator greške: 2 x LED (crvena)
Raspon ulaznog napona signala "0": 0 V DC ... 5 V DC (za sigurno isključivanje)
Raspon ulaznog napona signala "1": 11 V DC ... 28,8 V istosmjerne struje
Maksimalno kapacitivno opterećenje: maks. 470 nF
priključiv: da
Upravljanje: 1- i 2-kanalno
Potrošnja energije u SAD-u: tipično 2,88 W (izlazi neaktivni)
Kategorija zaustavljanja: 0
Vrijeme ponovnog pokretanja: min. 5 s (vrijeme pokretanja); maks. 10 s (vrijeme plovidbe)
Raspon ulazne struje signala "0":< 2 mA
Maksimalni dopušteni ukupni otpor linije: 1 kΩ (ulazni i resetirajući krug za US)
Zaštita od kratkog spoja: Da (samoograničavajuća na 1,1 A)
Krug pražnjenja: Ne
Vrijeme odziva: vidi korisnički priručnik
Sučelja: DIN šina TBUS za spajanje na glavni modul, nije uključeno u opseg isporuke
Nazivna vrijednost osigurača: tipično 4 A (A1)
Digitalni: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8: Digitalni: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8
Digitalni: Ulazi za resetiranje (FBK): Digitalni: Ulazi za resetiranje (FBK)
Digitalni: O1, O2, O3, O4: Digitalni: O1, O2, O3, O4
Maks. induktivno opterećenje: maks. 2,4 mH
Nazivni raspon izlaznog napona: 18,6 V DC ... 28,2 V DC (uključujući sve tolerancije, uključujući valovitost US - 0,7 V)
Izlazni napon u isključenom stanju: maks. 0,1 V
Ispitni impulsi: ≤ 200 µs (širina ispitnog impulsa); Brzina ispitnog impulsa = 8 x t-ciklus [ms]; Nisu dopušteni jaki ispitni impulsi / visoki ispitni impulsi.
Izvještaj: MO1, MO2, MO3, MO4: Izvještaj: MO1, MO2, MO3, MO4
Traka: T1, T2, T3, T4: Traka: T1, T2, T3, T4
Podaci: Sučelje usluge: Podaci: Sučelje usluge
Maksimalna duljina kabela: 3 m
Podaci: Lokalna sabirnica: Podaci: Lokalna sabirnica
Podaci vezani uz sigurnost: IEC 61508 - Visoka potražnja za 2-kanalnom konfiguracijom: Podaci vezani uz sigurnost: IEC 61508 - Visoka potražnja za 2-kanalnom konfiguracijom
Podaci vezani uz sigurnost: IEC 61508 - Visoka potražnja za jednokanalnom konfiguracijom: Podaci vezani uz sigurnost: IEC 61508 - Visoka potražnja za jednokanalnom konfiguracijom
Podaci: Mrežno sučelje: Podaci: Mrežno sučelje

Vrsta proizvoda: sigurnosni modul

Sučelja: USB-C
RJ45

Broj digitalnih ulaza maks.: 12

Broj ulaza maks.: 12

Broj izlaza maks.: 12

Radni napon: 24 V/DC

Visina: 107.74 mm

Dužina: 113.6 mm

Širina: 45.2 mm

: IP20

dim.: (D x Š x V) 113.6 x 45.2 x 107.74 mm

Priključak: vijčani spoj

Proizvođač-br. dijela: 1300899

Tip: PSR-M-B3-SDI8-SDO4-DO4-SC

Montaža: montažne šine

Maks. temperatura okoline: 55 °C

Min. temperatura okoline: -20 °C

Dubina: 113.6 mm

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3582776 Phoenix Contact PSR-M-B3-SDI8-SDO4-DO4-SC 1300899 sigurnosni modul 24 V/DC

Upute za rad i sigurnost

Upute za rad i sigurnost 3582776 Phoenix Contact PSR-M-B3-SDI8-SDO4-DO4-SC 1300899 sigurnosni modul 24 V/DC

Opis

Konfigurabilni sigurnosni modul (osnovni modul), 8 SDI, 4 SDO, 4 ulaza za resetiranje ili 4 izlaza alarma, 4 izlaza takta, proširivo putem TBUS-a, do SIL 3, Cat. 4/PL e, utični vijčani terminali, TBUS konektor nije uključen, integrirana funkcionalnost pristupnika
