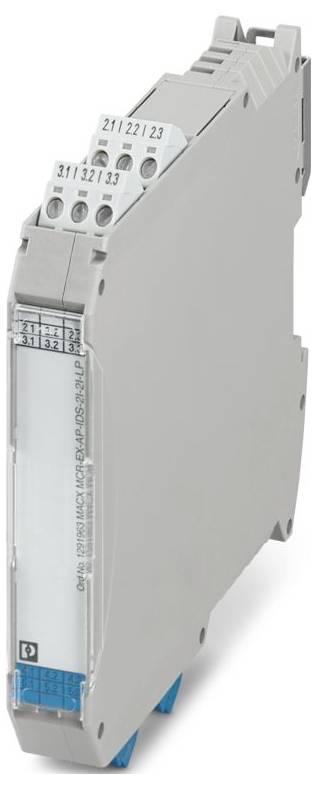

Name: Phoenix Contact MACX MCR-EX-AP-IDS-2I-2I-LP 1291963 razdjelno pojačalo 1 St.
Brand: Phoenix Contact
SKU: 3582751
Availability: SoldOut

Pisač naljepnica s digitalnim zaslonom koji prikazuje "Spreman"; marke Phoenix Contact, model Thermomark E.600, s bijelim i teal akcentima.

Slika slična

Vrsta proizvoda

razdjelno pojačalo

Ulazni signal maks. (struja)

40 mA

Tip

MACX MCR-EX-AP-IDS-2I-2I-LP

dim.

(D x Š x V) 113.7 x 17.5 x 112.5 mm

Priključak

vijak

Tehnički list (PDF)

Nije dostupno

Ukupno (415,00 € / komad)

415,00 €

uklj. PDV

samo 29,71 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Obitelj proizvoda: MACX Analog
Vrsta priključka: Vijčani priključak
Navoj vijka: M3
Moment pritezanja: 0,5 Nm ... 0,6 Nm
Presjek fleksibilnog vodiča: 0,2 mm² ... 2,5 mm²
Presjek krutog vodiča: 0,2 mm² ... 2,5 mm²
Presjek vodiča AWG: 24 ... 14
Širina: 17,5 mm
Visina: 112,5 mm
Dubina: 113,7 mm
Klasa zapaljivosti prema UL 94: V0
Materijal kućišta: PA 6.6
Uvjeti okoline: Uvjeti okoline
Klasa zaštite: IP20 (terminali); IP30 (kućište)
Temperatura okoline (radna): -20 °C ... 70 °C (pojedinačna jedinica: položaj ugradnje proizvoljan); -20 °C ... 70 °C (grupna montaža: vertikalna montažna šina bez cirkulacije zraka); -20 °C ... 70 °C (grupna montaža: vertikalna montažna šina s cirkulacijom zraka); -20 °C ... 70 °C (grupna montaža: horizontalna montažna šina bez cirkulacije zraka); -20 °C ... 70 °C (Grupna montaža: horizontalna montažna šina s recirkuliranim zrakom)
Temperatura okoline (skladištenje/transport): -40 °C ... 80 °C
Nadmorska visina: ≤ 2000 m
Standardi/Propisi: IEC/EN 60079-11
Vrsta montaže: NS 35/15, NS 35/7,5
Dopuštena vlažnost (radna): ≤ 95% (bez kondenzacije)
Duljina skidanja izolacije: 7 mm
Položaj ugradnje: vertikalni, horizontalni
Napomena u vezi s radom: Uvjeti ugradnje utječu na temperaturu okoline.
Molimo pogledajte upute za uporabu.
Maksimalna unutarnja induktivnost Li: zanemariva
ATEX: ATEX
IECEx: IECEx
Identifikacija: 3
Gubitak snage: ≤ 0,2 W (pri 20 mA, po kanalu); ≤ 0,6 W (pri 40 mA, po kanalu)
Raspon napona napajanja: napajanje iz petlje, nije potrebno vanjsko napajanje
Napomena o primjeni: Točnost, tipične vrijednosti u % mjernog raspona (20 mA) pri UN, 23 °C
Elektromagnetska kompatibilnost: Ispitano prema sljedećim standardima i propisima: EN 61326-1 Industrijska uporaba, NAMUR NE 21
Podržani protokoli: HART transparentni
Galvanska izolacija između ulaza i izlaza: da
Opskrba: Opskrba
Broj kanala: 2
Zaštita od obrnutog polariteta: da
Opis izlaza: intrinzično siguran
Nazivni napon izolacije: 375 VPP
Ispitni napon: 500 V (50 Hz, 60 s)
Podaci vezani uz sigurnost: Podaci vezani uz sigurnost
Maksimalni izlazni napon Uo: 25 V
Maks. izlazna struja Io: 99 mA
Maks. izlazna snaga Po: 613 mW
Maksimalni sigurnosni napon: 253 V AC
Opterećenje/Izlaz Strujni izlaz: ≤ 800 Ω (20 mA)
Broj izlaza: 2
Galvanska izolacija: 4-smjerna izolacija
Tipični temperaturni koeficijent: ≤ 0,1% (10 K)
Komunikacija podataka (zaobilaženje): Komunikacija podataka (zaobilaženje)
Ulazna struja signala: 0 mA ... 20 mA; 4 mA ... 20 mA (s HART-om); 0 mA ... 40 mA (radni raspon)
Izlazna struja signala: 0 mA ... 20 mA; 4 mA ... 20 mA (s HART-om); 0 mA ... 40 mA (radni raspon)
Dubina NS 35/7,5: 114,5 mm (pričvršćeno na montažnu šinu NS 35/7,5 prema EN 60715)
Broj ulaza: 2
Ex-instalacija (EPL): Gc
Galvanska izolacija ulaza/izlaza IEC/EN 60079-11: Galvanska izolacija ulaza/izlaza IEC/EN 60079-11
Galvanska izolacija Ulaz 1 / Ulaz 2: Galvanska izolacija Ulaz 1 / Ulaz 2
Ex i strujni krugovi (EPL): Ga;Da;Ma
Maksimalni unutarnji kapacitet Ci: zanemariv
Razina integriteta sigurnosti (SIL, IEC 61508): Razina integriteta sigurnosti (SIL, IEC 61508)
Ponašanje pri prijenosu signala: Ulaz = Izlaz
Galvanska izolacija izlaza 1 / izlaza 2: Galvanska izolacija izlaza 1 / izlaza 2
IIA (jednostavni krug): maks. vanjska induktivnost Lo / maks. vanjska kapacitivnost Co: 28 mH / 2,97 µF
IIC (jednostavni krug): maks. vanjska induktivnost Lo / maks. vanjska kapacitivnost Co: 2,5 mH / 110 nF
I (jednostavni krug): maks. vanjska induktivnost Lo / maks. vanjska kapacitivnost Co: 46 mH / 4,87 µF
Signal: Struja: Signal: Struja
IIB (jednostavni krug): maks. vanjska induktivnost Lo / maks. vanjska kapacitivnost Co: 11 mH / 840 nF
Napon u praznom hodu od 25 V
Detekcija kvara linije: 0 mA (prekid linije); ≤ 1 mA (ponašanje ulazne struje)
Pad napona: 1 V (konstantno)
Pogreška linearnosti: ≤ 0,25% (pri opterećenju = 0 Ω)

Tip: MACX MCR-EX-AP-IDS-2I-2I-LP

Vrsta proizvoda: razdjelno pojačalo

Ulazni signal maks. (struja): 40 mA

dim.: (D x Š x V) 113.7 x 17.5 x 112.5 mm

Priključak: vijak

Izlazni signal (struja): 0 mA ... 20 mA;4 mA ... 20 mA (mit HART);0 mA ... 40 mA (Funktionsbereich)

Ulazni signal (struja): 0 mA ... 20 mA;4 mA ... 20 mA (mit HART);0 mA ... 40 mA (Funktionsbereich)

Sadržaj: 1 St.

Širina: 17.5 mm

Visina: 112.5 mm

Dužina: 113.7 mm

Maks. temperatura okoline: 70 °C

Min. temperatura okoline: -20 °C

Opskrbni napon U(B): schleifengespeist. keine externe Versorgung notwendig

Poprečni presjek fleksibilan (maks.): 2.5 mm²

Poprečni presjek kruti (maks.): 2.5 mm²

Poprečni presjek fleksibilni (min.): 0.2 mm²

Poprečni presjek kruti (min.): 0.2 mm²

Dubina: 113.7 mm

: IP20

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3582751 Phoenix Contact MACX MCR-EX-AP-IDS-2I-2I-LP 1291963 razdjelno pojačalo 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 3582751 Phoenix Contact MACX MCR-EX-AP-IDS-2I-2I-LP 1291963 razdjelno pojačalo 1 St.

Opis

Ex i izlazni izolacijski transformator izolira i prenosi 0 mA / 4 mA ... Signali od 20 mA su intrinzično sigurni u opasnim područjima. Pogodno za detektore požara i plina. Broj kanala: 2, HART transparentan, napon otvorenog kruga: 25 V, standardna konfiguracija, napajanje petlje, 4-strana izolacija, razina sigurnosnog integriteta (SIL, IEC 61508): 3, vijčani priključci
