Camille Bauer 175316 signalni pretvarač 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
signalni pretvarač
Ulazni signal maks. (napon)
500 V
Tip
175316
dim.
(D x Š x V) 106.5 x 43.75 x 65.5 mm
Priključak
stezaljka
Tehnički list (PDF)
3 kom. - zaliha Njemačka
Broj
Ukupno (445,00 € / komad)
445,00 €
sa PDV-om
Dostupno još samo 3 kom. - zaliha Njemačka
Tehnički podaci
- Tip
175316
- Vrsta proizvoda
signalni pretvarač
- Ulazni signal maks. (napon)
500 V
- dim.
(D x Š x V) 106.5 x 43.75 x 65.5 mm
- Priključak
stezaljka
- Izlazni signal (Napon)
0 - 10 V
- Izlazni signal (struja)
4 - 20 mA
- Pogonski napon
60 - 300 V DC/AC
- Pogonski napon maks.
300 V DC/AC
- min. pogonski napon
60 V DC/AC
- Ulazni signal (napon)
100 - 500 V
- Ulazni signal (struja)
0 - 5 A
- Sadržaj
1 St.
- Konfiguracija
softver
- Širina
43.75 mm
- Visina
65.5 mm
- Dužina
106.5 mm
- Maks. temperatura okoline
45 °C
- Min. temperatura okoline
0 °C
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2140414 Camille Bauer 175316 signalni pretvarač 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2140414 Camille Bauer 175316 signalni pretvarač 1 St.
Opis

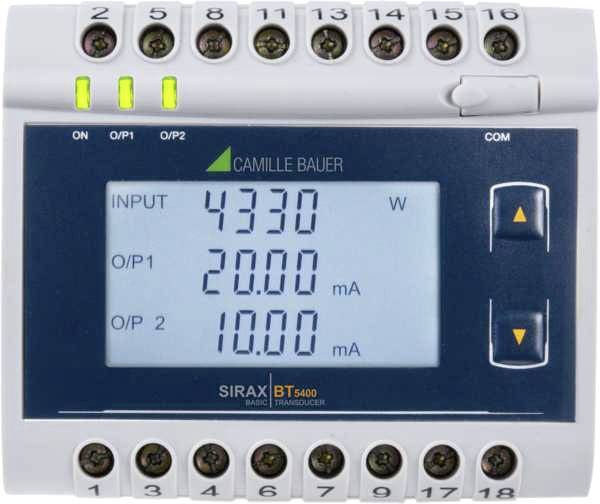

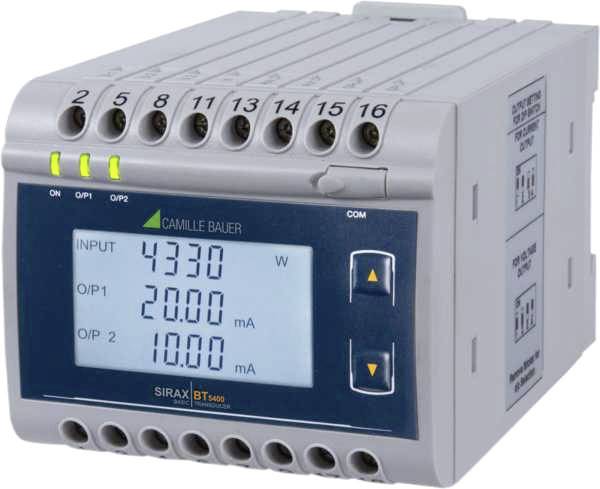

Odašiljač za aktivnu / prividnu / reaktivnu snagu, fazni kut i faktor snage.
SIRAX BT5400 koristi se za mjerenje i pretvaranje aktivne snage, prividne snage, reaktivne snage, faznog kuta i faktora snage jednofaznih ili trofaznih AC sustava s simetričnim ili asimetričnim opterećenjem u proporcionalni izlazni signal istosmjerne ili istosmjerne struje.
Ovaj tekst je strojno preveden.
SIRAX BT5400 koristi se za mjerenje i pretvaranje aktivne snage, prividne snage, reaktivne snage, faznog kuta i faktora snage jednofaznih ili trofaznih AC sustava s simetričnim ili asimetričnim opterećenjem u proporcionalni izlazni signal istosmjerne ili istosmjerne struje.
Ovaj tekst je strojno preveden.
Izvedba
- Tip priključka jednofazni, trofazni 3-žilni s jednakim ili neuravnoteženim opterećenjem ili 3-fazni 4-žilni s jednakim ili neuravnoteženim opterećenjem Ulaz za mjerenje snage nominalnog napona do 500 V, nominalne struje 1/5 A 2 konfigurabilni analogni izlazi linearni ili s kinkom i rasponom unipolarnih od 0… 20 mA / 4… 20 mA ili 0… 10 V ili bipolarno od –20… 0 mA ili –10… 0… + 10 V Brzo programiranje na mjestu pomoću tipki ili putem softvera CB-Configurator Jednostavno rukovanje uređajem na mjestu Jasno i Jednostavno čitanje prikaza mjernih podataka na LCD zaslonu Fleksibilna komunikacija i daljinsko očitavanje putem integriranog Modbus RTU sučelja Montaža tračnice na DIN šinu Osnovna točnost 0,2%, fazni kut osnovne točnosti, faktor snage 0,5% CB konfigurator Izmjerene vrijednosti mogu se konfigurirati pomoću softvera CB Configurator programiranje još lakše.
Isporuka uključuje
- 1x SIRAX BT5400
- 1x priručnik s uputama
