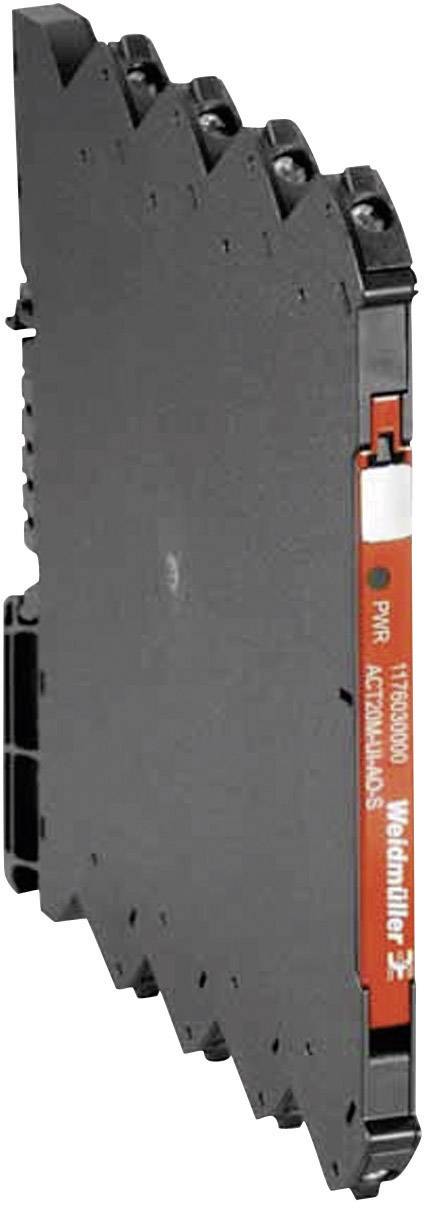

Weidmüller ACT20M-AI-AO-S 1176000000 signalni pretvarač 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
signalni pretvarač
Ulazni signal maks. (struja)
20 mA
Ulazni signal maks. (napon)
10 V
Tip
ACT20M-AI-AO-S
dim.
(D x Š x V) 114.3 x 6.1 x 112.5 mm
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (229,99 € / komad)
244,99 €
-6 %
229,99 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Tehnički podaci
- Neto težina: 80 g
- Radna temperatura: 25 °C – +70 °C
- Temperatura skladištenja: -40 ° C - +85 ° C
- Broj ulaza: 1
- Senzor: izvor napona, izvor struje, 2-žični odašiljač (bez vlastitog napona)
- Broj izlaza: 1
- Galvanska izolacija: trosmjerni izolator
- Točnost:<0,05% mjernog područja
- Granična frekvencija (-3 dB): 100 Hz
- Nosač šina: TS 35
- Vrijeme odziva koraka:<7 ms
- Napon otpora opterećenja:>10 kΩ
- Napajanje senzora: 17 V / DC-28 V / DC
- Presjek žičane veze AWG, min.: AWG 30
- Presjek žičane veze AWG, maks .: AWG 14
- Moment pritezanja, min.: 0,4 Nm
- Moment pritezanja, maks .: 0,6 Nm
- Tip
ACT20M-AI-AO-S
- Vrsta proizvoda
signalni pretvarač
- Ulazni signal maks. (struja)
20 mA
- Ulazni signal maks. (napon)
10 V
- dim.
(D x Š x V) 114.3 x 6.1 x 112.5 mm
- Priključak
vijak
- Izlazni signal (Napon)
0 V-10 V, 0 V-5 V
- Izlazni signal (struja)
0 mA-20 mA, 4 mA-20 mA
- Pogonski napon
300 V (max)
- Pogonski napon maks.
300 V
- Teret
600 Ω
- Ulazni signal (napon)
10 V
- Ulazni signal (struja)
0 mA-20 mA, 4 mA-20mA
- Ulazni otpor
70 Ω
- Sadržaj
1 St.
- Konfiguracija
dip sklopka
- Širina
6.1 mm
- Visina
112.5 mm
- Dužina
114.3 mm
- RoHS-konforno
Da
- Maks. temperatura okoline
+70 °C
- Min. temperatura okoline
-25 °C
- Opskrbni napon (num.)
24 V/DC
- Poprečni presjek kruti (maks.)
2.5 mm²
- Poprečni presjek kruti (min.)
0.5 mm²
- Izvedba
DC - 3-stazni aktivni izolator, konfiguriran preko DIP-sklopke
- Priključak
0,5 – 2.5 mm²
- Izlazni signal
0/4 ... 20 mA 0/2 ... 10 V ili 0/1 ... 5 V
- Ulazni signal
0/4 ... 20 mA 0/2 ... 10 V ili 0/1 ... 5 V, respektivno
Snap mounting support rail
6.1
112.5 mm
114.3 mm
1.2 W
-25-70 °C
Screw connection
IP20
None
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 738285 Weidmüller ACT20M-AI-AO-S 1176000000 signalni pretvarač 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 738285 Weidmüller ACT20M-AI-AO-S 1176000000 signalni pretvarač 1 St.
Opis

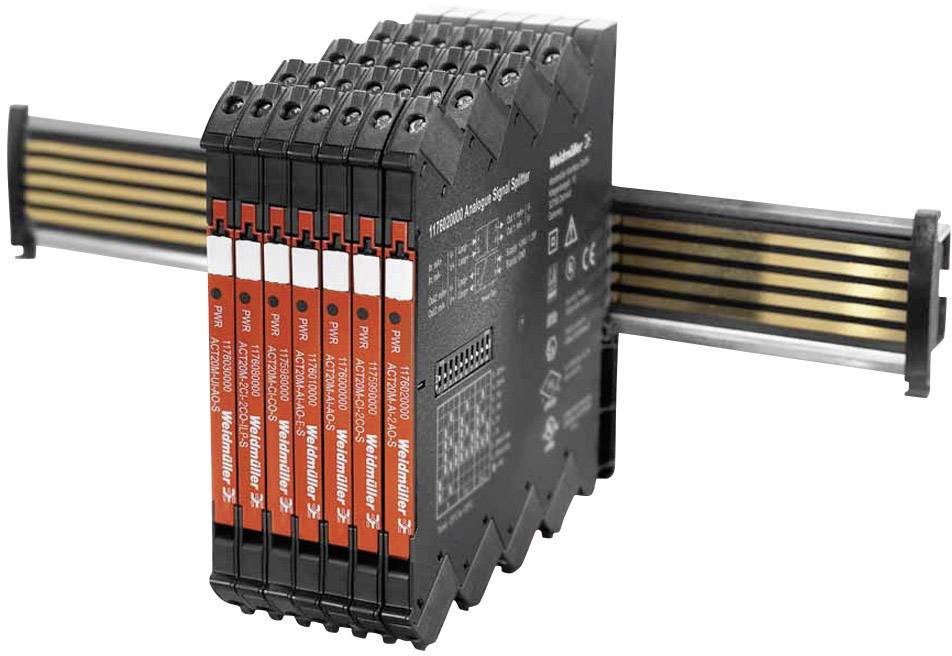

Napajanje putem DIN tračnice
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- ACT20M - pretvarač Weidmüller ACT20M-AI-AO-S 1176000000 1 kom.
