Name: Phoenix Contact IOA REL 24V DO/BFI/3.0A/EX 2910153 Relejni modul 24 V/DC
Brand: Phoenix Contact
SKU: 3580318
Availability: SoldOut

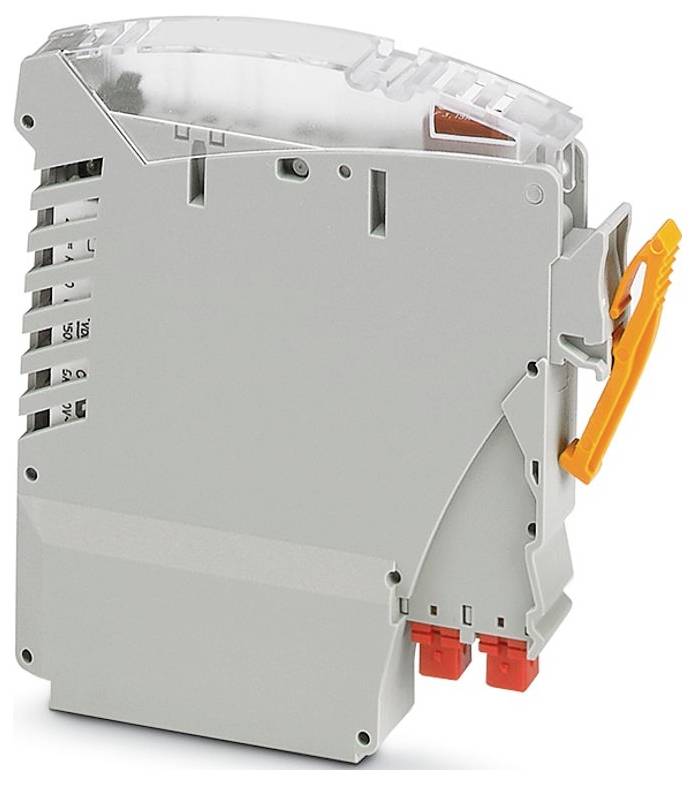

Sivi industrijski elektronski modul s narančastim polugama i višestrukim točkama povezivanja, vjerojatno korišten u elektrotehničkim ili automatizacijskim sustavima.

Slika slična

Tehnički list (PDF)

Nije dostupno

Ukupno (77,99 € / komad)

77,99 €

uklj. PDV

samo 9,22 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Obitelj proizvoda: VIP I/O ranshalling
Vrsta priključka: Pin konektor
Širina: 10,3 mm
Visina: 64,2 mm
Dubina: 72,9 mm
Boja: siva (RAL 7042)
Klasa zapaljivosti prema UL 94: V0
Uvjeti okoline: Uvjeti okoline
Vrsta zaštite: IP20
Temperatura okoline (radna): -40 °C ... 70 °C
Temperatura okoline (skladištenje/transport): -40 °C ... 70 °C
Nadmorska visina: ≤ 2000 m
Standardi/Propisi: IEC 60664; DIN EN 50178
Vrsta montaže: Montaža utikačem
Izolacijska svojstva: Izolacijska svojstva
Kategorija prenapona: II
Stupanj nečistoće: 2
Dopuštena vlažnost (rad): 0% ... 95% (bez kondenzacije)
Položaj ugradnje: bilo koji
ATEX: ATEX
IECEx: IECEx
Označavanje: Klasa I, Div. 2, Grupe A, B, C, D T4; Klasa I, Zona 2, AEx ec nC IIC T4 Gc; Ex ec nC IIC T4 Gc
UL, SAD / Kanada: UL, SAD / Kanada
Način rada: 100% ED
Certifikat: PxCIF23UKEX2910153X
Upute za instalaciju: Priključak za VIP/...utičnicu...
Zaštitni krug: Zaštita od obrnutog polariteta | Dioda za zaštitu od obrnutog polariteta; Dioda sa slobodnim hodom | Dioda sa slobodnim hodom
UKEX: UKEX
Maksimalni napon preklapanja: 24 V DC
Primjena: Izlazna funkcija
Status održavanja podataka: Status održavanja podataka
Datum zadnjeg ažuriranja podataka: 12. studenog 2025.
Nazivni ulazni napon UN: 24 V DC
Raspon ulaznog napona u odnosu na UN: 0,9 ... 1.1
Tipična ulazna struja na UN: 13,5 mA
Indikator radnog napona: žuta LED
Konfiguracija kontakta: 1 preklopni kontakt
Maksimalna kontinuirana struja: 3 A (osigurano osiguračem)
Vrsta kontakta: Kontakt za performanse
Prebacivanje: Prebacivanje
Podaci vezani uz sigurnost: Podaci vezani uz sigurnost
Ulazni napon Ui: 24 V DC
Mehanički vijek trajanja: 2 x 10⁷ ciklusa preklapanja
Strana patogena: Strana patogena
Tipično vrijeme odziva: 5 ms
Tipično vrijeme relapsa: 8 ms
Vrsta preklopnog kontakta: Jednostruki kontakt
Kontaktni materijal: AgSnO
Minimalni napon preklapanja: 5 V (pri 100 mA)
Minimalna struja preklapanja: 10 mA (pri 12 V)
Maksimalna sklopna snaga (omsko opterećenje): 140 W (pri 24 V DC)
Napon zavojnice: 24 V DC
Upravljački krug: Upravljački krug
Ulazna struja II: 13,5 mA
CSA, SAD/Kanada: CSA, SAD/Kanada

Vrsta proizvoda: Relejni modul

Tip: IOA REL 24V DO/BFI/3.0A/EX

Broj izlaza maks.: 1

Broj izlaza: 1 x

Izlazni signal struje: 3 A

Maks. izlazna struja po kanalu: 3 A

Izlazni signal, napon: 24 V

Radni napon: 24 V/DC

Visina: 64.2 mm

Dužina: 72.9 mm

Širina: 10.3 mm

: IP20

dim.: (D x Š x V) 72.9 x 10.3 x 64.2 mm

Maks. potrošnja struje: 13.5 mA

Proizvođač-br. dijela: 2910153

Montaža: Utični sklop

Vrijeme odziva t(S): 5 ms

Maks. temperatura okoline: 70 °C

Min. temperatura okoline: -40 °C

Broj relejnih izlaza maks.: 1

Ex zona: 2

Dubina: 72.9 mm

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3580318 Phoenix Contact IOA REL 24V DO/BFI/3.0A/EX 2910153 Relejni modul 24 V/DC

Upute za rad i sigurnost

Upute za rad i sigurnost 3580318 Phoenix Contact IOA REL 24V DO/BFI/3.0A/EX 2910153 Relejni modul 24 V/DC

Opis

Relejni modul za VIP I/O osnovne elemente za ranžiranje. Za prebacivanje 24 V DC opterećenja do maks. 3 A. Integrirani osigurač i indikator kvara osigurača. Može se koristiti kao normalno otvoreni ili normalno zatvoreni kontakt.

Ovaj tekst je strojno preveden.
