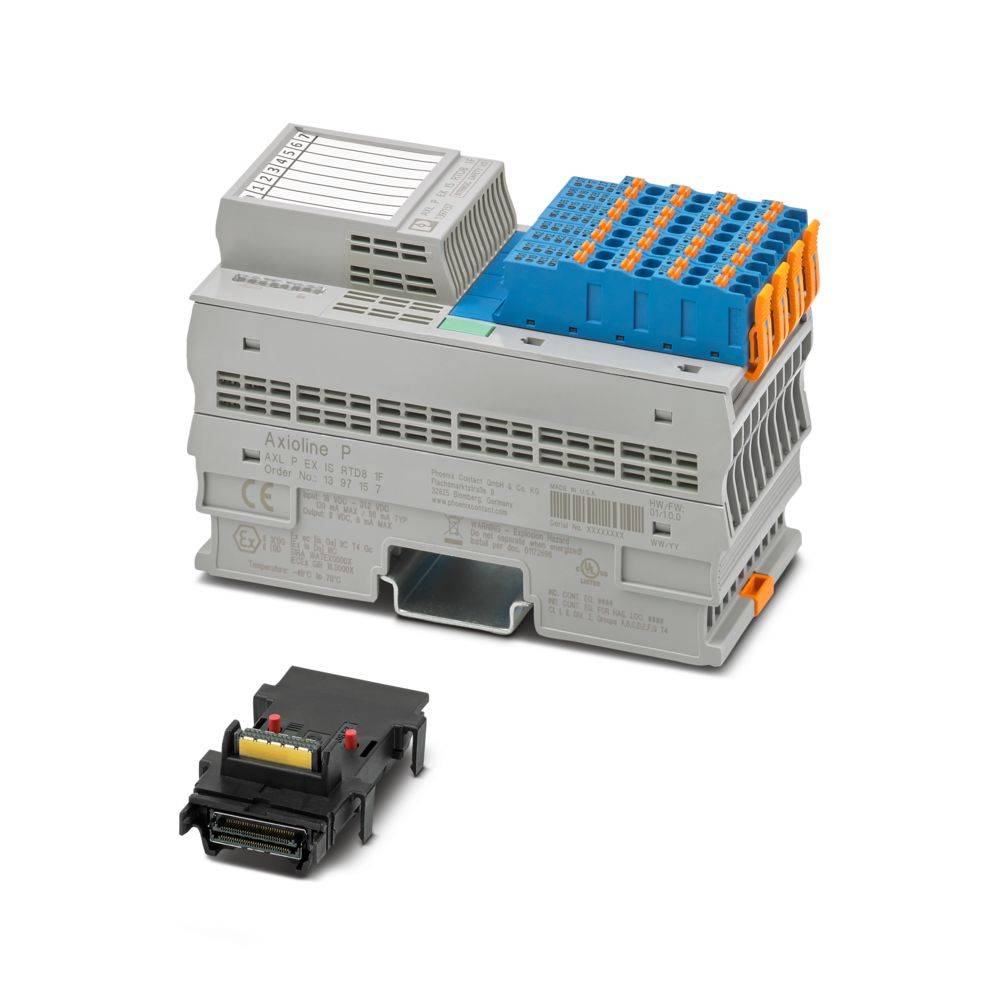

Phoenix Contact AXL P EX IS RTD8 1F 1397157 Temperaturni modul 24 V/DC, 5 V/DC
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Ukupno (1.089,00 € / komad)
1.089,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: Axioline P
- Dizajn: blokovski modularni
- Vrsta priključka: Push-in priključak
- Presjek fleksibilnog vodiča: 0,2 mm² ... 1,5 mm²
- Presjek krutog vodiča: 0,2 mm² ... 1,5 mm²
- Presjek vodiča AWG: 24 ... 16
- Širina: 53,6 mm
- Visina: 126,1 mm
- Dubina: 77,1 mm
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -40 °C ... 70 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Vrsta montaže: montaža na DIN šinu
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: II (IEC 60664-1, EN 60664-1)
- Stupanj onečišćenja: 2 (IEC 60664-1, EN 60664-1)
- Dopuštena vlažnost (rad): 5% ... 95% (bez kondenzacije)
- Oznaka konektora: Axioline P-konektor
- Duljina skidanja izolacije: 8 mm
- Položaj ugradnje: bilo koji (bez smanjenja temperature)
- ATEX: ATEX
- IECEx: IECEx
- Brzina prijenosa: 100 Mbps
- Oznaka: Ex ec [ia Ga] IIC T4 Gc;[Ex ia Da] IIIC
- UL, SAD / Kanada: Ind. Nastavak Jednadžba (E238705) također na popisu
- Indija Nastavak Jednadžba za opasnu lokaciju E196811
- Ugraditi u: Klasu I, Div. 2, Grupe A, B, C, D T4
- Iskreno sigurni izlazi za: Klasu I, Grupe A, B, C, D | Klasu II, Grupe E, F, G | Klasu III | [Ex ia] Opasno mjesto
- Klasa I, Zona 2, AEx ec [ia Ga] IIC T4 Gc
- [AEx ia Da] IIIC
- Ex ec [ia Ga] IIC T4 Gc
- [Ex ia Da] IIIC
- Maksimalni gubitak snage pri nominalnim uvjetima: 1,44 W
- Klasa zaštite: III (IEC 61140, EN 61140, VDE 0140-1)
- Broj sučelja: 2
- Tlak zraka (radni): 70 kPa ... 106 kPa (do 2000 m nadmorske visine)
- Opseg isporuke: uključujući modul baze sabirnice i Axioline P-konektore
- Raspon napona napajanja: 19,2 V DC ... Napajanje 30 V / DC.
- Certifikat: E196811
- Tehnologija povezivanja: Tehnologija povezivanja
- Dopuštena vlažnost (skladištenje/transport): 5% ... 95% (bez kondenzacije)
- Potrošnja struje: maks. 135 mA; tip. 110 mA
- Priključak vodiča: Priključak vodiča
- Zaštitni sklop: Zaštita od prenapona | elektronička (35 V, 0,5 s); Zaštita od obrnutog polariteta | Dioda za zaštitu od obrnutog polariteta; Zaštita od tranzijenata | Dioda za supresiju
- Tlak zraka (skladištenje/transport): 70 kPa ... 106 kPa (do 2000 m nadmorske visine)
- Napomena o vrsti priključka: Podatke o presjecima vodiča pogledajte u korisničkom priručniku "Axioline P: Sustav i instalacija".
- Ograničenje upotrebe: Ograničenje upotrebe
- EMC napomena: EMC: Proizvod klase A, pogledajte izjavu proizvođača u području za preuzimanje
- Posebne značajke: RTD funkcionalnost; intrinzična sigurnost
- Podaci vezani uz sigurnost: Podaci vezani uz sigurnost
- Maksimalni izlazni napon Uo: 10,6 V
- Maks. izlazna struja Io: 16,8 mA
- Maks. izlazna snaga Po: 45 mW
- Maksimalni sigurnosni napon: 250 V
- Ex-Data: Ex-Data
- CCC / Kina Ex: CCC / Kina Ex
- Označavanje ulaza: Analogni ulazi
- Opis ulaza: Ulazi za otporne temperaturne senzore
- Broj ulaza: 8 (za otporne temperaturne senzore)
- Napomena o dimenzijama: Dubina vrijedi pri korištenju montažne šine TH 35-7,5 (prema EN 60715).
- Analogni: Analogni:
- Vrijeme ulaznog filtera: 40 ms; 60 ms; 100 ms; 120 ms (podesivo)
- Napon napajanja: 5 V DC (preko modula sabirničke utičnice)
- UL Ex, SAD / Kanada: UL Ex, SAD / Kanada
- Rezolucija A/D pretvarača: 24 bita
- Korisne vrste senzora (RTD): Pt, Ni, KTY, Cu senzori
- Raspon linearnog otpora: 0 Ω ... 500 Ω; 0 kΩ ... 5 kΩ; 0 kΩ ... 10 kΩ
- Modul: Modul
- Ulazni adresni prostor: 16 bajtova
- Izlazni adresni prostor: 0 bajtova
- Odvajanje/izolacija potencijala naponskih područja: Odvajanje/izolacija potencijala naponskih područja
- Prikaz mjerne vrijednosti: 16 bitova (15 bitova + predznak)
- Ispitni napon: 24 V napajanje (periferni uređaji) / Funkcionalno uzemljenje: 500 V AC, 60 Hz, 1 min
- Formati podataka: Inline, S7-kompatibilno, standardno formatiranje
- Relativna tolerancija: pogledajte tablice za specifikacije tolerancija
- Apsolutna tolerancija: tip. ± 0,1 K (Pt 100 u 3-žičnom spoju); vidi tablice za specifikacije tolerancija
- Ispitni napon: 5 V napajanje lokalne sabirnice (UBus) / Funkcionalno uzemljenje: 500 V AC, 60 Hz, 1 min
- Ispitni napon: 5 V napajanje lokalne sabirnice (UBus) / Analogni ulazi: 1500 V AC, 60 Hz, 1 min
- Ispitni napon: 24 V napajanje (periferni uređaji) / Analogni ulazi: 1500 V AC, 60 Hz, 1 min
- Ispitni napon: Analogni ulazi / Funkcionalno uzemljenje: 500 V AC, 60 Hz, 1 min
- Ažuriranje procesnih podataka: 1 ms
- Lokalni autobus Axioline P: Lokalni autobus Axioline P
- Nazivne vrijednosti izvora struje: 1 mA (Pt 100, Ni 100, RLin 500 Ω | pulsirajuća struja, vrijedi tijekom faze uzorkovanja); 210 µA (Pt 1000, Ni 1000, RLin 5000 Ω | pulsirajuća struja, vrijedi tijekom faze uzorkovanja); 10 µA (RLin 10000 Ω | pulsirajuća struja, vrijedi tijekom faze uzorkovanja)
- Diferencijalna nelinearnost: tipično 1 ppm ±0,0001 % (u svim rasponima)
- Integralna nelinearnost: tip. 30 ppm ±0,003 % (Pt 100); tip. 20 ppm ±0,02 % (RLin 500 Ω); tip. 200 ppm ±0,02 % (RLin 5000 Ω); tip. 800 ppm ±0,08% (RLin 10000 Ω)
- Potencijali: Napon napajanja (UL): Potencijali: Napon napajanja (UL)
- Potencijal: Opskrba lokalne sabirnice Axioline P (UBus): Potencijal: Opskrba lokalne sabirnice Axioline P (UBus)
- Axioline P konektori: Axioline P konektori
- A, B / IIC: maks. vanjska induktivnost Lo / maks. vanjska kapacitivnost Co: 100 mH / 2,3 µF
- C / IIB, IIIC: maks. vanjska induktivnost Lo / maks. vanjska kapacitivnost Co: 100 mH / 16,2 µF
- Klasa D / IIA, E, F, G, Klasa III: maks. vanjska induktivnost Lo / maks. vanjska kapacitivnost Co: 100 mH / 72 µF
- Vrsta proizvoda
Temperaturni modul
- Tip
AXL P EX IS RTD8 1F
- Broj analognih ulaza maks.
8
- Broj ulaza maks.
8
- Radni napon
24 V/DC
5 V/DC
- Visina
126.1 mm
- Dužina
77.1 mm
- Širina
53.6 mm
IP20
- dim.
(D x Š x V) 77.1 x 53.6 x 126.1 mm
- Tehnika priključivanja
2, 3, 4 žični
- Priključak
Push-in priključak
- Maks. potrošnja struje
135 mA
- Proizvođač-br. dijela
1397157
- Izvedba
blok modularni
- Montaža
montažne šine
- Maks. temperatura okoline
70 °C
- Min. temperatura okoline
-40 °C
- Logički napon U(L)
5 V/DC
- Dubina
75.948224 mm
53.6 mm
125.901243 mm
75.948224 mm
FALSE
0
0
DC
FALSE
0
0
0
0
0
0
0
0
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
TRUE
FALSE
FALSE
TRUE
TRUE
FALSE
FALSE
FALSE
FALSE
FALSE
24 Bit
Other
TRUE
None
None
TRUE
TRUE
FALSE
FALSE
IP20
FALSE
FALSE
0
0
FALSE
FALSE
TRUE
FALSE
FALSE
FALSE
None
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3583251 Phoenix Contact AXL P EX IS RTD8 1F 1397157 Temperaturni modul 24 V/DC, 5 V/DC
Upute za rad i sigurnost
Upute za rad i sigurnost 3583251 Phoenix Contact AXL P EX IS RTD8 1F 1397157 Temperaturni modul 24 V/DC, 5 V/DC
Opis
Axioline P, modul za mjerenje temperature, analogni ulazi: 8 (za otporne temperaturne senzore), tehnika spajanja: 2-, 3-, 4-žilni (oklopljeni), brzina prijenosa u lokalnoj sabirnici: 100 Mbit/s, RTD funkcionalnost, samosiguran, klasa zaštite: IP20, uključujući modul sabirničke utičnice i Axioline P konektore
