Name: Phoenix Contact AXL P BK ETH 1213488 Spojnik sabirnice 24 V/DC, 5 V/DC
Brand: Phoenix Contact
SKU: 3566755
Availability: SoldOut

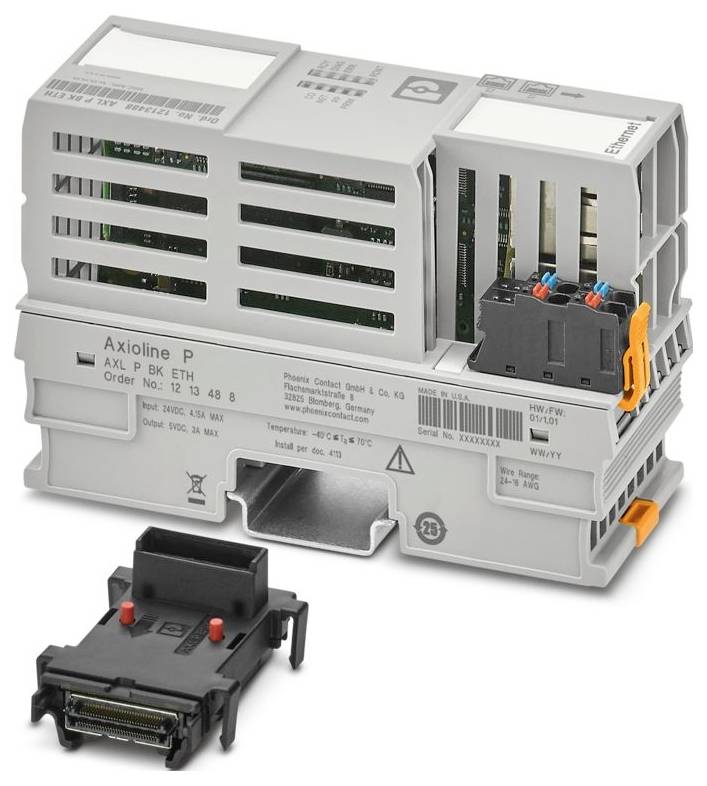

Phoenix Contact AXL P BK ETH 1213488 Spojnik sabirnice 24 V/DC, 5 V/DC-0

Slika slična

Tehnički list (PDF)

Nije dostupno

Ukupno (1.495,00 € / komad)

1.495,00 €

uklj. PDV

samo 72,75 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Obitelj proizvoda: Axioline P
Dizajn: blokovski modularni
Vrsta priključka: Push-in priključak
Presjek fleksibilnog vodiča: 0,2 mm² ... 1,5 mm²
Presjek krutog vodiča: 0,2 mm² ... 1,5 mm²
Presjek vodiča AWG: 24 ... 16
Širina: 45 mm
Visina: 126,93 mm
Dubina: 75 mm
Uvjeti okoline: Uvjeti okoline
Vrsta zaštite: IP20
Temperatura okoline (radna): -40 °C ... 70 °C (Položaj ugradnje: montaža na zid na horizontalnu montažnu šinu); -40 °C ... 50 °C (Položaj ugradnje: bilo koji)
Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
Vrsta montaže: montaža na DIN šinu
Izolacijska svojstva: Izolacijska svojstva
Kategorija prenapona: II (IEC 60664-1, EN 60664-1)
Stupanj onečišćenja: 2 (IEC 60664-1, EN 60664-1)
Dopuštena vlažnost (rad): 5% ... 95% (bez kondenzacije)
Oznaka: Priključak: Napajanje
Duljina skidanja izolacije: 8 mm
Položaj ugradnje: bilo koji (imajte na umu smanjenje nazivne temperature)
ATEX: ATEX
IECEx: IECEx
Brzina prijenosa: 100 Mbps
Oznaka: II 3G Ex ec IIC T4 Gc X
UL, SAD / Kanada: Klasa I, Div. 2, Grupe A, B, C, D T4
Klasa I, Zona 2, IIC T4
Maksimalni gubitak snage pri nominalnim uvjetima: 5 W
Klasa zaštite: III (IEC 61140, EN 61140, VDE 0140-1)
Broj sučelja: 1
Tlak zraka (radni): 70 kPa ... 106 kPa (do 2000 m nadmorske visine)
Opseg isporuke: uključujući modul sabirničke utičnice i konektor
Raspon napona napajanja: 19,2 V DC ... 30 V DC (uključujući sve tolerancije, uključujući valovitost)
Certifikat: PxCAI22UKEx2316390X
Tehnologija povezivanja: Tehnologija povezivanja
Dopuštena vlažnost (skladištenje/transport): 5% ... 95% (bez kondenzacije)
Napomena o primjeni: Samo za industrijsku upotrebu
Potrošnja struje: maks. 4,15 A (19,2 V DC); tip. 125 mA (24 V istosmjerne struje)
Priključak vodiča: Priključak vodiča
Zaštitni sklop: Zaštita od prenapona | elektronička; Zaštita od obrnutog polariteta | elektronička
Podržani protokoli: Modbus/TCP; HTTP; BootP; DHCP
Fizika prijenosa: Ethernet u RJ45 upredenoj parici
Tlak zraka (skladištenje/transport): 70 kPa ... 106 kPa (do 2000 m nadmorske visine)
Napomena o vrsti priključka: Podatke o presjecima vodiča pogledajte u korisničkom priručniku "Axioline P: Sustav i instalacija".
Ograničenje upotrebe: Ograničenje upotrebe
EMC napomena: EMC: Proizvod klase A, pogledajte izjavu proizvođača u području za preuzimanje
CCCex - Napomena: Korištenje u potencijalno eksplozivnim atmosferama nije dopušteno u Kini.
Ex-Data: Ex-Data
UKCA Ex (UKEX): UKCA Ex (UKEX)
Napomena o dimenzijama: Dubina vrijedi pri korištenju montažne šine TH 35-7,5 (prema EN 60715).
Napon napajanja: 5 V DC (preko modula sabirničke utičnice)
Granice sustava: Granice sustava
Broj podržanih sudionika: maks. 22 (po stanici)
Odvajanje/izolacija potencijala naponskih područja: Odvajanje/izolacija potencijala naponskih područja
Ispitni napon: Ethernet sučelje 1 / Ethernet sučelje 2: 1500 V AC, 50 Hz, 1 min
Ispitni napon: Ethernet sučelje 1 / Funkcionalno uzemljenje: 1500 V AC, 50 Hz, 1 min
Ispitni napon: Ethernet sučelje 2 / Funkcionalno uzemljenje: 1500 V AC, 50 Hz, 1 min
Lokalni autobus Axioline P: Lokalni autobus Axioline P
Potencijal: Opskrba lokalne sabirnice Axioline P (UBus): Potencijal: Opskrba lokalne sabirnice Axioline P (UBus)
Modbus/TCP: Modbus/TCP
Potencijal: Napajanje za spojnik sabirnice (UL): Potencijal: Napajanje za spojnik sabirnice (UL)
Napajanje: maks. 3 A (preko modula sabirničke utičnice)
Ispitni napon: Ethernet sučelje 1 / 24 V Napajanje logičkog napona (UL): 1500 V AC, 50 Hz, 1 min
Ispitni napon: Ethernet sučelje 2 / 24 V logičko napajanje (UL): 1500 V AC, 50 Hz, 1 min
Ispitni napon: 24 V logičkog napona (UL) / Funkcionalno uzemljenje: 500 V AC, 50 Hz, 1 min
Odredba o naknadama: Odredba o naknadama

Vrsta proizvoda: Spojnik sabirnice

Tip: AXL P BK ETH

Broj Inline stezaljki koje se mogu dodavati: 22

Radni napon: 24 V/DC
5 V/DC

Visina: 126.93 mm

Dužina: 75 mm

Širina: 45 mm

: IP20

dim.: (D x Š x V) 75 x 45 x 126.93 mm

Tehnika priključivanja: Push-in priključak

Priključak: Push-in priključak

Maks. potrošnja struje: 4.15 A

Proizvođač-br. dijela: 1213488

Izvedba: blok modularni

Montaža: montažne šine

Maks. temperatura okoline: 70 °C

Min. temperatura okoline: -40 °C

Logički napon U(L): 24 V/DC

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3566755 Phoenix Contact AXL P BK ETH 1213488 Spojnik sabirnice 24 V/DC, 5 V/DC

Upute za rad i sigurnost

Upute za rad i sigurnost 3566755 Phoenix Contact AXL P BK ETH 1213488 Spojnik sabirnice 24 V/DC, 5 V/DC

Opis

Axioline P, spojnik sabirnice, Modbus/TCP, RJ45 utičnica, brzina prijenosa u lokalnoj sabirnici: 100 Mbit/s, klasa zaštite: IP20, uključujući modul sabirničke utičnice i konektor

Ovaj tekst je strojno preveden.
