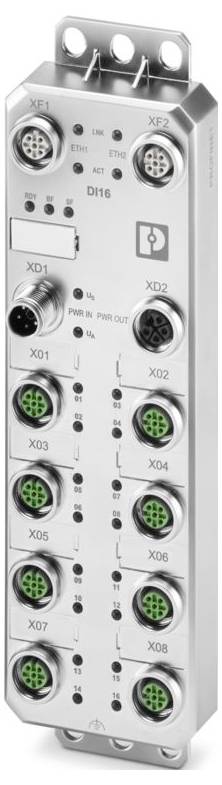

Phoenix Contact AXL E PN DI16 M12 6M-L 1300834 Digitalni modul 24 V/DC
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Ukupno (449,00 € / komad)
449,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: Axioline E
- Dizajn: Samostojeći
- Broj polova: 5
- Vrsta priključka: M12 konektor
- Moment zatezanja: 0,4 Nm
- Širina: 60 mm
- Visina: 212 mm
- Dubina: 30,2 mm
- Materijal kućišta: Lijevani cink
- Uvjeti okoline: Uvjeti okoline
- Klasa zaštite: IP65/IP67/IP69; IK08 (otpornost na udarce)
- Temperatura okoline (radna): -25 °C ... 70 °C; -40 °C ... 70 °C (Produženo, vidi poglavlje "Upotreba u ekstremnim uvjetima okoline" u podatkovnom listu)
- Temperatura okoline (skladištenje/transport): -25 °C ... 85 °C
- Vrsta montaže: Montaža vijcima
- Izolacijska svojstva: Izolacijska svojstva
- Stupanj onečišćenja: 2 (IEC 60664-1, EN 60664-1)
- Dopuštena vlažnost (rad): 5% ... 95%
- Brzina prijenosa: 100 Mbit/s (s automatskim pregovaranjem)
- Trajanje testiranja: 14 dana
- Klasa zaštite: III (IEC 61140, EN 61140, VDE 0140-1)
- Broj sučelja: 2
- Tlak zraka (radni): 70 kPa ... 106 kPa (do 3000 m nadmorske visine)
- Raspon napona napajanja: 18 V DC ... 30 V DC (uključujući sve tolerancije, uključujući valovitost)
- Tehnologija spajanja: 4-žična
- Dopuštena vlažnost (skladištenje/transport): 5% ... 95%
- Napomena o primjeni: Samo za industrijsku upotrebu
- Duljina kabela: maks. 30 m (do senzora)
- Potrošnja struje: tip. 4 mA; maks. 16 A
- Temperatura: 25 °C ± 1 K
- Zaštitni sklopovi: Zaštita od obrnutog polariteta | da; Zaštita od kratkog spoja | da; Zaštita od preopterećenja | da
- Podržani protokoli: HTTP; SNMP v1
- Naziv: Isporuka aktuatora (UA) za dodatne uređaje
- Tlak zraka (skladištenje/transport): 70 kPa ... 106 kPa (do 3000 m nadmorske visine)
- Napomena o vrsti priključka: Vijčani priključak prema IEC 61076-2-111
- ID uređaja: 0183hex
- ID dobavljača: 00B0hex
- Oznaka ulaza: Digitalni ulazi
- Opis ulaza: IEC 61131-2 Tip 1 i Tip 3
- Broj ulaza: 16
- Digitalno:: Digitalno:
- Raspon ulaznog napona signala "0": 0 V ... 5 V istosmjerne struje
- Raspon ulaznog napona signala "1": 11 V DC ... Napajanje 30 V / DC.
- Vrijeme ulaznog filtra: 3000 µs; 1000 µs (zadano);< 100 µs (filtar onemogućen)
- Napon napajanja: 24 V DC (nazivni napon)
- Funkcija uređaja: PROFINET uređaj
- PROFINET: PROFINET
- Klasa sukladnosti: C (IRT prekidač)
- Osigurač: maks. 16 A
- Nazivni ulazni napon UIN: 24 V DC
- Nazivna ulazna struja na UIN: tip. 2,5 mA
- Struja senzora po kanalu: maks. 2 A (iz SAD-a)
- Odvajanje/izolacija potencijala naponskih područja: Odvajanje/izolacija potencijala naponskih područja
- Ispitivanje (toksični plin): Ispitivanje (toksični plin)
- Norma ispitivanja: DIN EN 60068-2-52
- Relativna vlažnost: 75% ± 3%
- Volumenska koncentracija H2S (vodikov sulfid): 10 ppb ± 5 ppb
- Volumenska koncentracija NO2 (dušikov dioksid): 200 ppb ± 20 ppb
- Volumenska koncentracija Cl2 (klora): 10 ppb ± 5 ppb
- Volumenska koncentracija SO2 (sumporov dioksid): 200 ppb ±20 ppb
- Napajanje: Senzori: Napajanje: Senzori
- Napajanje: Pogoni: Napajanje: Pogoni
- Test (slani sprej): Test (slani sprej)
- Broj ciklusa: 4
- Koraci testiranja po ciklusu: 2
- Ukupno trajanje ispitivanja: 168 sati
- Korak ispitivanja (slana magla): 2 h s 5% ±0,5% NaCl, pH 6,5...7,2 na 35°C ±2 K
- Korak ispitivanja (vlažnost): 166 h pri vlažnosti od 93% ±3% na 40°C ±2 K
- Protokoli specifični za sustav: PROFINET protokoli LLDP; PROFINET protokoli MRP klijent; PROFINET protokoli DCP; PROFINET protokoli DCE/RPC
- Brzina ažuriranja: 1 ms
- Podržana funkcionalnost: FSU< 600 ms; I&M funkcije
- Ispitni napon: napajanje 24 V (napajanje logike i senzora US) / Funkcionalno uzemljenje: 800 V DC, 1 min
- Ispitni napon: 24 V napajanje (napajanje aktuatora UA) / 24 V napajanje (napajanje logike i senzora US): 800 V DC, 1 min
- Ispitni napon: napajanje 24 V (napajanje aktuatora UA) / Funkcionalno uzemljenje: 800 V DC, 1 min
- Ukupna struja senzora: maks. 2 A (po uređaju)
- Vrsta proizvoda
Digitalni modul
- Tip
AXL E PN DI16 M12 6M-L
- Broj digitalnih ulaza maks.
16
- Broj ulaza maks.
16
- Broj ulaza
16 x
- Radni napon
24 V/DC
- Visina
212 mm
- Dužina
30.2 mm
- Širina
60 mm
IP65/IP67/IP69
IK08
- dim.
(D x Š x V) 30.2 x 60 x 212 mm
- Tehnika priključivanja
4 voda
- Priključak
M12 priključak
- Maks. potrošnja struje
16 A
- Proizvođač-br. dijela
1300834
- Izvedba
Samostalno
- Montaža
Montaža vijcima
- Maks. temperatura okoline
70 °C
- Min. temperatura okoline
-40 °C
- Logički napon U(L)
24 V/DC
- Dubina
30.2 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3582775 Phoenix Contact AXL E PN DI16 M12 6M-L 1300834 Digitalni modul 24 V/DC
Upute za rad i sigurnost
Upute za rad i sigurnost 3582775 Phoenix Contact AXL E PN DI16 M12 6M-L 1300834 Digitalni modul 24 V/DC
Opis
Axioline E, digitalni ulazni uređaj, PROFINET, M12 konektor, D-kodiranje, digitalni ulazi: 16, 24 V DC, tehnika spajanja: 4-žilna, klasa zaštite: IP65/IP67/IP69
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
